多叶曲面空气螺旋桨结构设计

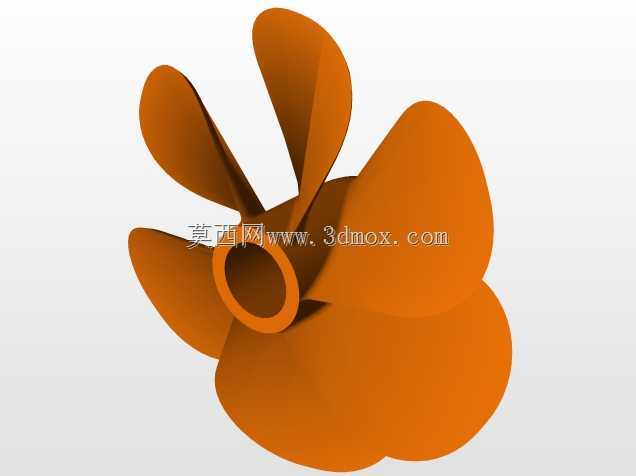

这类多叶曲面螺旋桨核心功能是将旋转轴输出的扭矩转化为轴向推力，在轻型航空器、小型风动设备以及部分特种流体输送场景中都有广泛应用。从结构设计逻辑来看，叶片采用大弧度扭曲曲面构型，并非简单的等角度平面结构，每一段叶素的安装角都沿径向做渐变处理，靠近桨毂的位置叶型安装角更大，随着半径向外延伸，安装角逐步减小，这种设计是为了匹配不同半径位置的线速度差异，让整个叶片展向的气流攻角保持在合理区间，避免叶根处失速、叶尖处气流分离，尽可能提升整桨的推进效率，降低旋转过程中的紊流损耗。桨毂部分采用中心通孔的筒式结构，通孔的尺寸匹配动力输出轴的标准直径范围，安装时可通过键槽或者顶丝结构实现与传动轴的周向固定，端面预留的贴合平面能够保证与输出轴法兰的紧密贴合，控制装配后的端面跳动量，避免高速旋转时出现动平衡超差的问题。叶片与桨毂的过渡区域做了大圆角顺滑处理，没有应力集中的直角突变，这一设计是考虑到螺旋桨工作时叶片承受交变气动载荷，过渡区域的应力水平较高，大圆角过渡能够分散应力传递路径，提升结构的疲劳寿命，避免长期运行后出现根部断裂的故障。从实际应用场景出发，这类螺旋桨的叶片数量选择六叶构型，相比常见的两叶、三叶螺旋桨，在相同直径下能够提供更大的推力覆盖，同时单叶载荷更低，运行时的振动更小，适合对运行平稳性有一定要求的轻型动力场景，比如小型实验类飞行器、低速气垫推进装置，也可作为风洞实验的基准推力部件使用。设计过程中需要严格控制叶片的型面精度，每一个截面的翼型坐标都需要与气动计算结果匹配，型面偏差过大会直接导致推力损失、噪声升高，同时整桨的静平衡、动平衡调校是必不可少的环节，装配前需要对每个叶片的质量矩做配平处理，避免高速旋转时产生额外的离心振动，影响动力系统的使用寿命。在安装边界上，螺旋桨的最大旋转直径需要匹配设备的安装舱室尺寸，保证叶尖与周边结构留有足够的安全间隙，避免运行过程中叶尖剐蹭周边构件，同时桨毂的轴向定位尺寸需要与输出轴的伸出长度匹配，保证锁紧结构能够可靠压紧，不会出现轴向窜动。叶片的曲面走向同时兼顾了气动效率与结构刚度，叶型厚度从根部到叶尖逐步减薄，根部较厚的截面能够提供足够的抗弯、抗扭刚度，承受气动载荷带来的弯矩与扭矩，叶尖较薄的截面则能够减少型阻，提升高速段的气动效率。
