台式机CPU主动式风冷散热结构设计

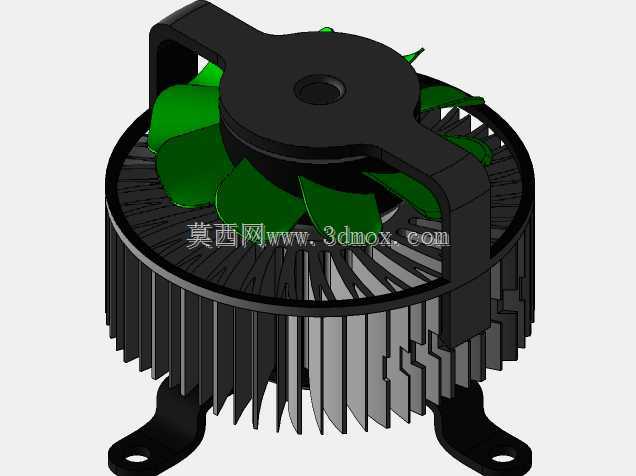

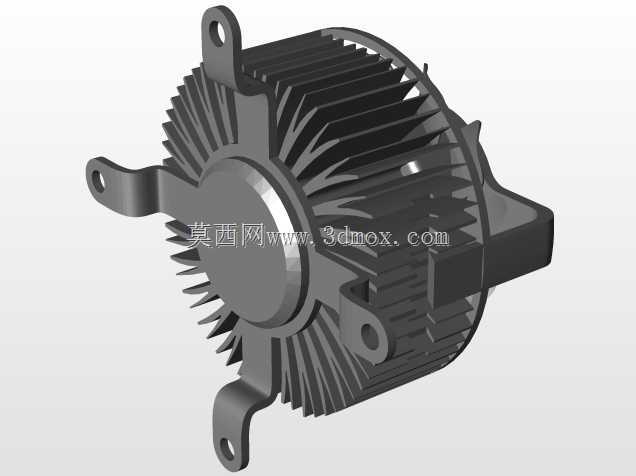

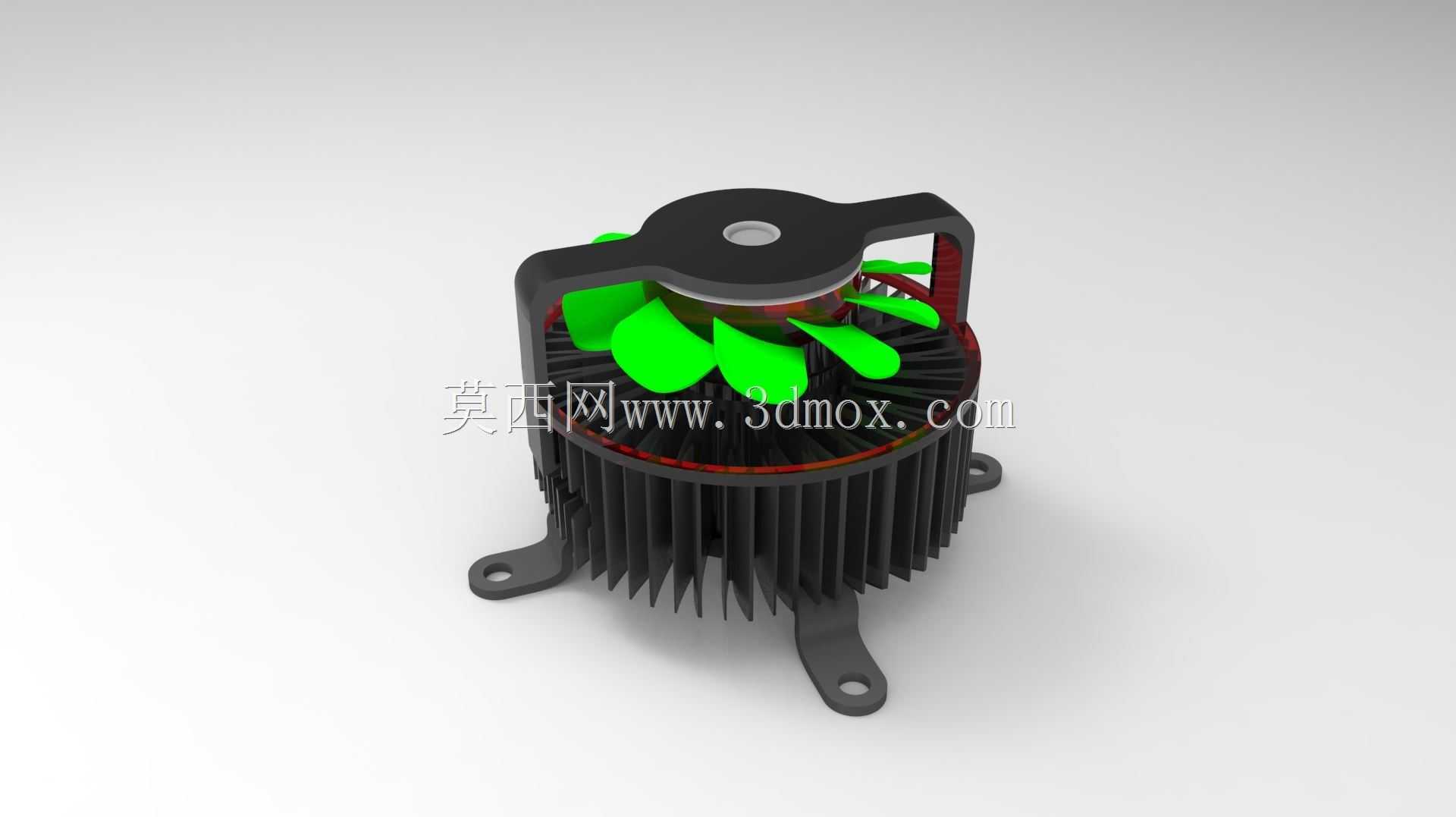

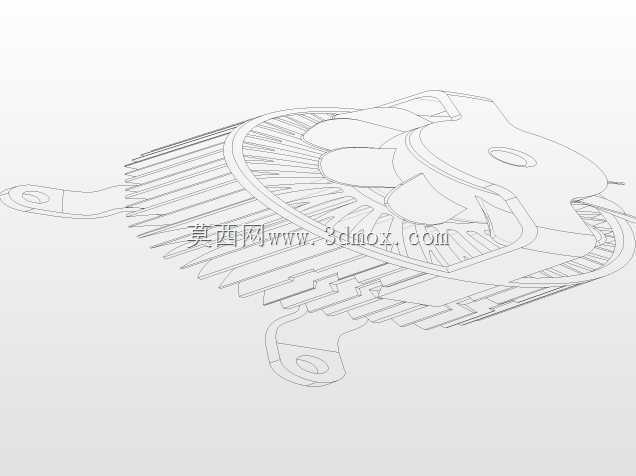

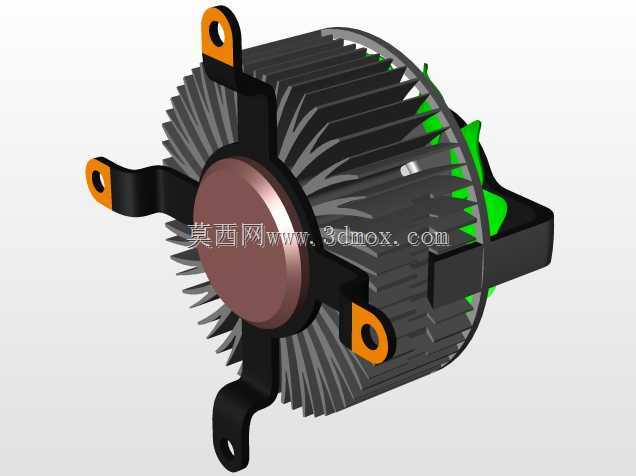

日常桌面级计算机运行过程中，CPU核心持续运算会产生高密度热流，若热量无法及时导出，会触发核心降频、系统卡顿甚至硬件烧毁，这类带风扇的主动式风冷散热器，是消费级台式机最常用的热管理解决方案，覆盖家用办公、轻度游戏、常规设计工作站等绝大多数非极限超频的使用场景，相比水冷方案不存在漏液风险，结构可靠性更高，后期维护仅需清理表面积灰即可，使用寿命普遍可达数万小时。整套散热结构分为上下两个核心功能段，下部是纯铝挤型切削成型的散热鳍片组，鳍片采用等间距放射状排布，每片鳍片厚度控制在0.3-0.5mm区间，相邻鳍片间隙保留1.2-1.5mm的通风通道，既保证足够的热交换接触面积，又不会因为间隙过窄导致风阻陡增、气流无法顺利穿过鳍片间隙带走热量；鳍片基座底部做了高精度铣平处理，安装时配合导热硅脂填充CPU顶盖与基座之间的微观空隙，能最大限度降低接触热阻，让核心产生的热量快速传导到整片鳍片组上。上部的轴流风扇采用七片大倾角扇叶设计，扇叶做了导风弧面优化，运转时能产生垂直向下的定向气流，直接穿过鳍片间隙将热量带向机箱内部风道，风扇外圈设置了半包围式的导风罩，能避免气流向四周逸散，提升有效通风量。安装结构上，鳍片基座向外延伸出三个带安装孔的固定支脚，支脚位置匹配主流LGA、AM系列消费级CPU插槽的孔位标准，安装时无需额外改造主板，直接通过卡扣或螺丝即可完成固定，支脚与鳍片基座为一体成型结构，长期使用不会出现松脱移位的问题；整体径向尺寸控制在90mm以内，高度不超过65mm，不会遮挡主板内存插槽的安装空间，也能适配绝大多数紧凑型MATX、ITX机箱的CPU散热限高要求。设计过程中优先平衡了散热效率与运转噪音的关系，扇叶转速区间设定在1200-2500rpm，搭配4pin PWM调速功能，可根据CPU实时温度动态调整转速，低负载下转速维持在低位，运转噪音控制在可忽略的区间，高负载下自动提升转速保证散热能力，鳍片组的热容量经过核算，可应对TDP125W以内的CPU持续满负载运行需求，不会出现热量堆积导致的温度骤升问题。
