飞机前起落架总成结构设计方案

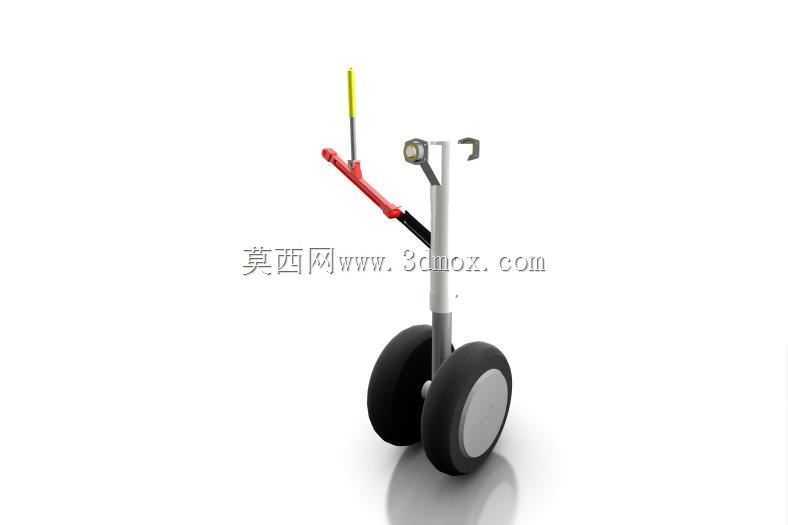

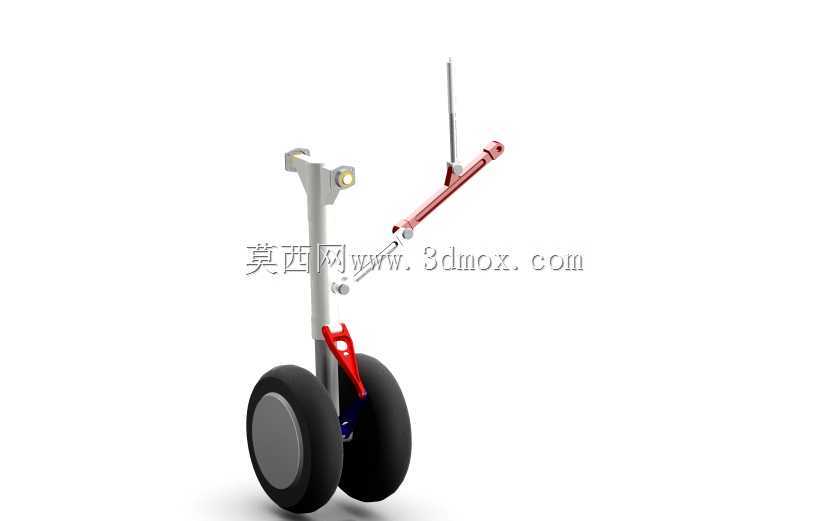

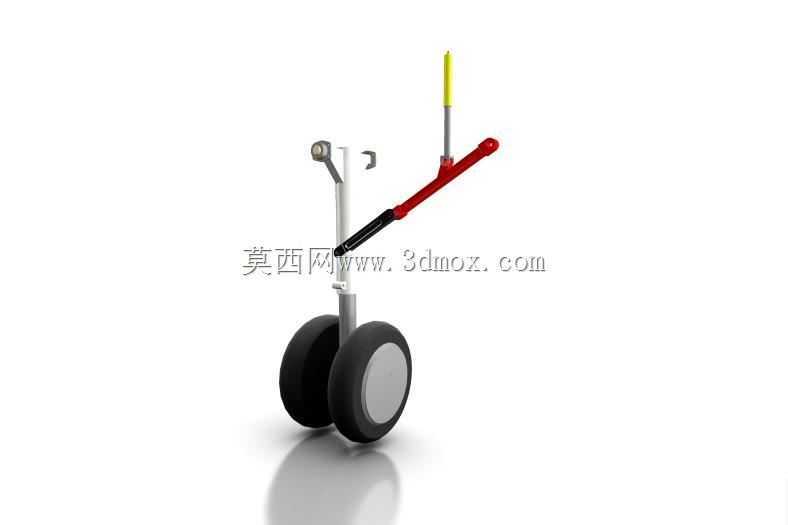

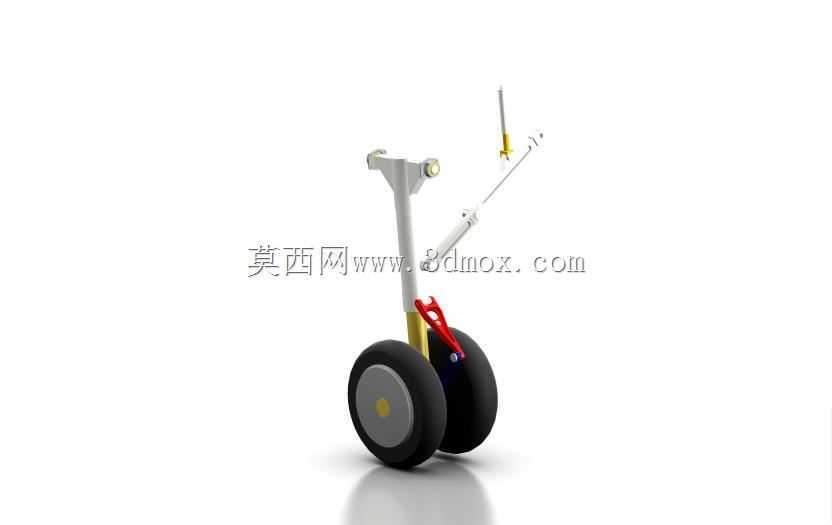

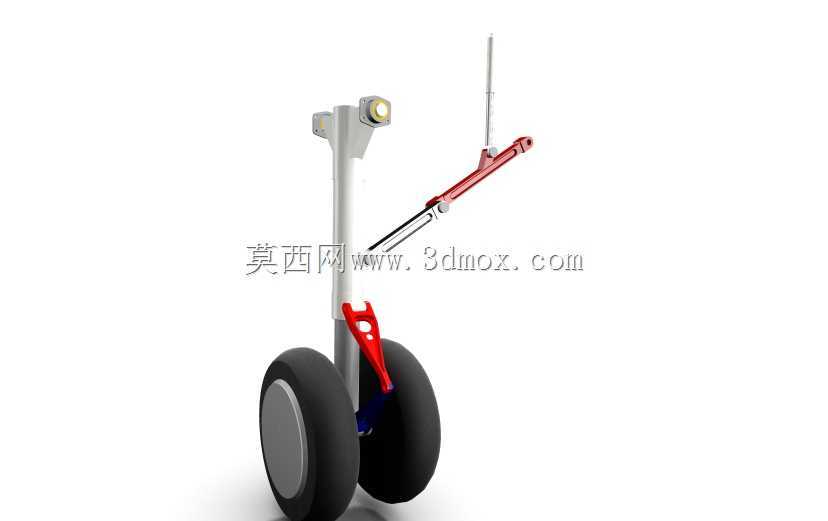

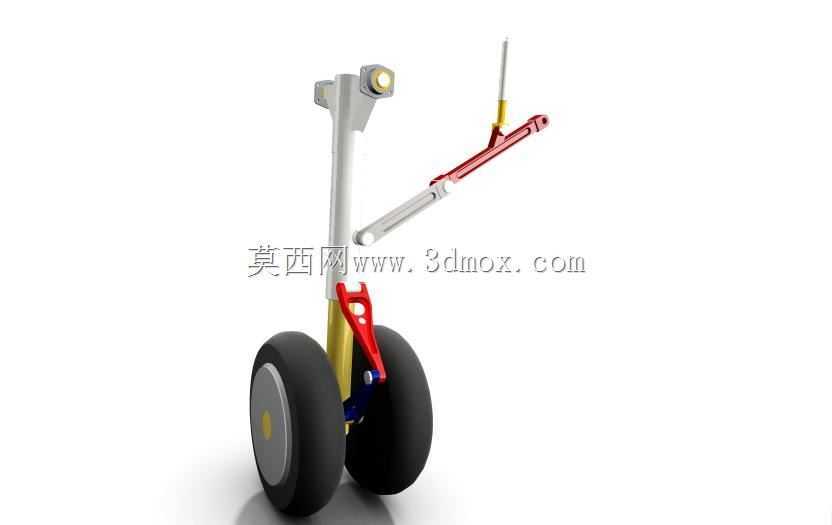

航空地面滑行与起降阶段的核心承力部件，起落架的设计直接决定飞机地面运行的安全性与操控稳定性，这套前起落架总成采用双轮布局，适配支线及通用类飞机的前机身安装需求，在结构设计上优先考虑地面滑跑的航向稳定性与冲击载荷缓冲能力。主承力支柱采用套筒式结构，内部集成油气减震核心组件，可将着陆瞬间的垂直冲击动能通过油液阻尼与气体压缩逐步耗散，避免冲击载荷直接传递至机身主结构，支柱上段设置的安装耳片需匹配机身前起落架舱的铰接点位，安装边界需预留足够的收放转动空间，确保起落架收放过程中不会与舱门、机身框梁发生运动干涉。

转向机构集成在支柱上段，通过传动摇臂连接座舱方向操控系统，地面滑行时可带动机轮实现小角度偏转，满足飞机地面转向操控需求，双轮布局的轮距经过匹配计算，可在单侧轮胎出现胎压异常时仍保持基本的滑行稳定性，降低地面侧翻风险。收放作动筒采用斜置布置方案，一端铰接在机身承力框上，另一端连接起落架支柱中部的铰接支座，作动筒伸缩行程经过运动仿真校核，可在规定时间内完成起落架的收放动作，收起后机轮可完全收纳至前起落架舱内，作动筒上集成的锁止机构可在起落架放下到位后实现机械锁止，避免空中出现意外收起的风险。

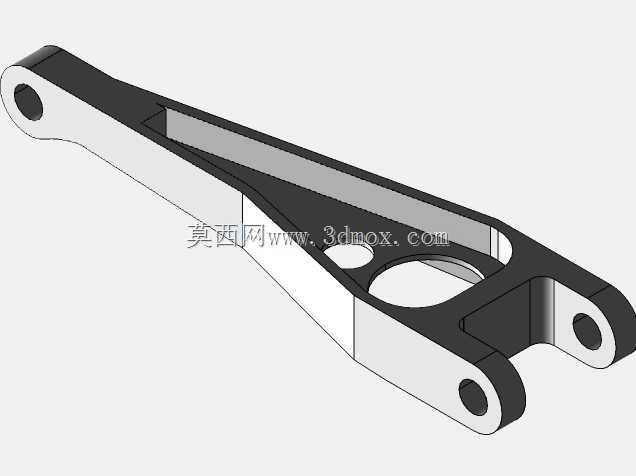

扭力臂组件分为上下两段，分别连接减震支柱的内外套筒，既可以限制内外套筒的相对转动，保证机轮转向动作的准确传递，又不会干涉减震支柱的上下伸缩行程，扭力臂的铰接点位设置有耐磨衬套，可降低长期往复运动带来的结构磨损，延长部件维护周期。机轮采用轮毂加轮胎的组合结构，轮毂上设置有刹车安装接口，可适配盘式刹车组件，满足飞机着陆后的滑跑减速需求，轮胎的充气压力参数根据飞机最大起飞重量下的地面载荷计算确定，可在不同道面条件下保持足够的接地面积与抓地力。

整套结构的受力路径经过多轮迭代优化，地面垂直载荷通过机轮、轮毂传递至减震支柱内筒，再经减震器缓冲后传递至外筒上段的安装耳片，最终分散到机身承力框结构上；水平方向的滑跑阻力、侧向载荷则通过扭力臂、收放作动筒的辅助承力传递至机身，所有铰接点位的轴径、耳片厚度均按照疲劳载荷谱进行校核，满足全寿命周期内的起降次数要求。在建模过程中对所有运动部件进行了间隙预留，考虑了实际加工公差与装配误差，避免生产装配过程中出现卡滞问题，关键承力部位的圆角过渡设计可有效降低应力集中系数，提升结构的抗疲劳性能。
