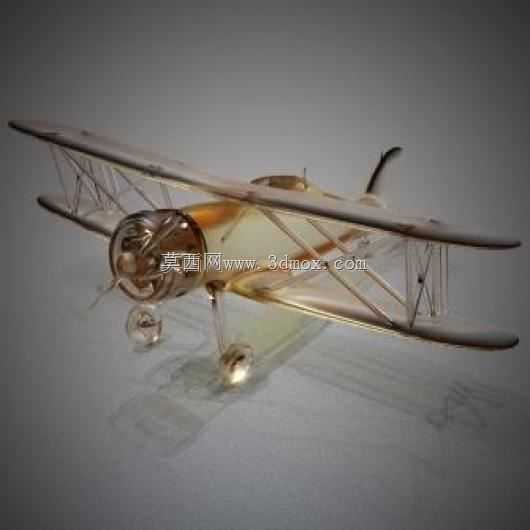

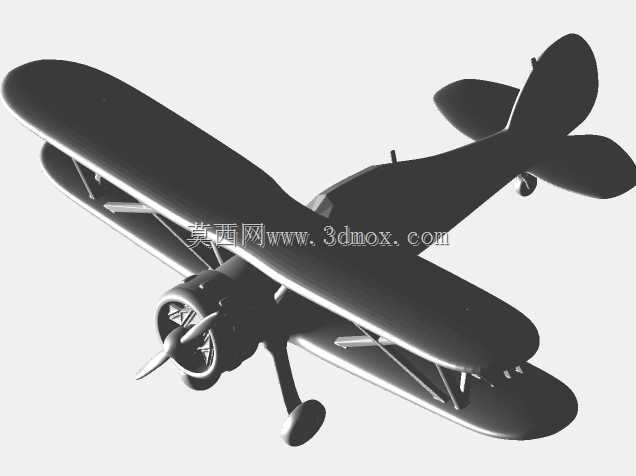

复古双翼可3D打印玩具飞机结构

这款双翼玩具飞机的结构设计完全适配FDM熔融沉积3D打印工艺，所有零件拆分时均做了45度以内的自支撑角度优化，无需额外添加打印支撑结构，打印完成后仅需简单去除层纹毛刺即可完成组装，大幅降低后处理工作量。上下双翼之间的张线支撑结构采用一体化薄壁设计，壁厚控制在1.2mm，既保证打印时的结构强度，避免翘曲变形，又能还原老式双翼机的桁架结构细节，不会出现打印过程中薄壁垮塌的问题。机头的星形发动机舱做了分件处理，可单独打印透明材质模拟整流罩效果，也可打印金属质感耗材还原发动机金属质感，舱体与机身的连接采用0.2mm过盈配合卡扣，无需胶水即可完成固定，多次拆装也不会出现松动。起落架采用三点式布局，两个主起落架与机身下部的安装位做了定位凸台设计，凸台直径3mm，深度2mm，安装时可直接卡入对应卡槽，尾轮采用独立小零件设计，预留了0.1mm的转动间隙，打印完成后可实现自由转动，模拟真机地面滑行的状态。尾翼部分分为水平安定面与垂直安定面，均采用薄翼型设计，翼型厚度1.5mm，与机身尾部的连接采用插销结构，插销长度5mm，安装后可保证翼面与机身的垂直度，不会出现歪斜问题。整体外形尺寸控制在展长220mm、机身长度180mm、高度70mm的范围内，适配绝大多数桌面级3D打印机的成型平台尺寸，无需拆分大件即可一次性打印单个零件，零件最大尺寸不超过150mm，避免大尺寸零件打印时的翘曲风险。该模型可作为青少年3D打印科普课程的实操案例，让学员在组装过程中了解老式双翼机的基本结构，也可作为航模爱好者的静态摆件，打印完成后可通过补色、旧化处理提升仿真效果，还可作为儿童拼装玩具，所有零件边缘均做了R0.5mm的圆角处理，没有尖锐棱角，避免使用时划伤。设计过程中对所有配合面均做了公差补偿，针对PLA耗材的打印收缩率，将配合尺寸预留了0.15mm的间隙，保证不同精度的桌面级打印机都能顺利完成组装，不会出现过紧无法装配或者过松松动的问题。机身内部做了空心减重设计，壁厚1.5mm，既减少打印耗材的消耗，又能保证整体结构的刚性，拿取时不会出现变形断裂的情况。
