CFM56发动机专用维修工装结构设计

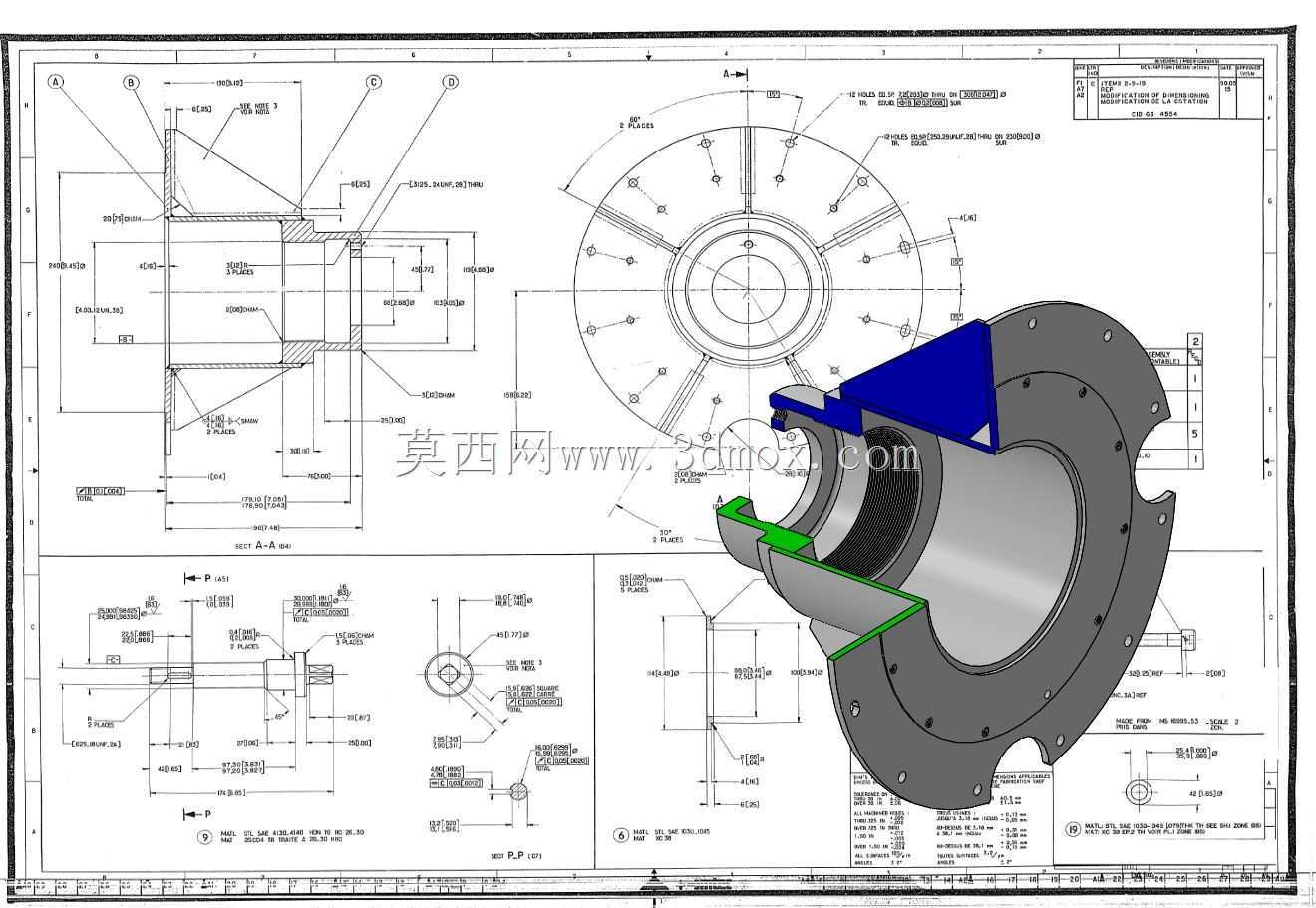

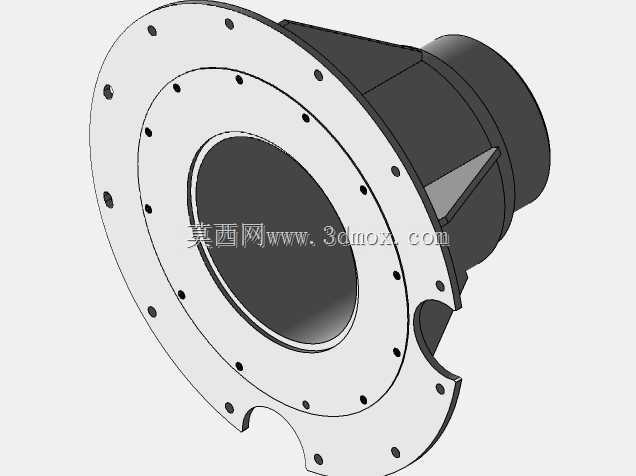

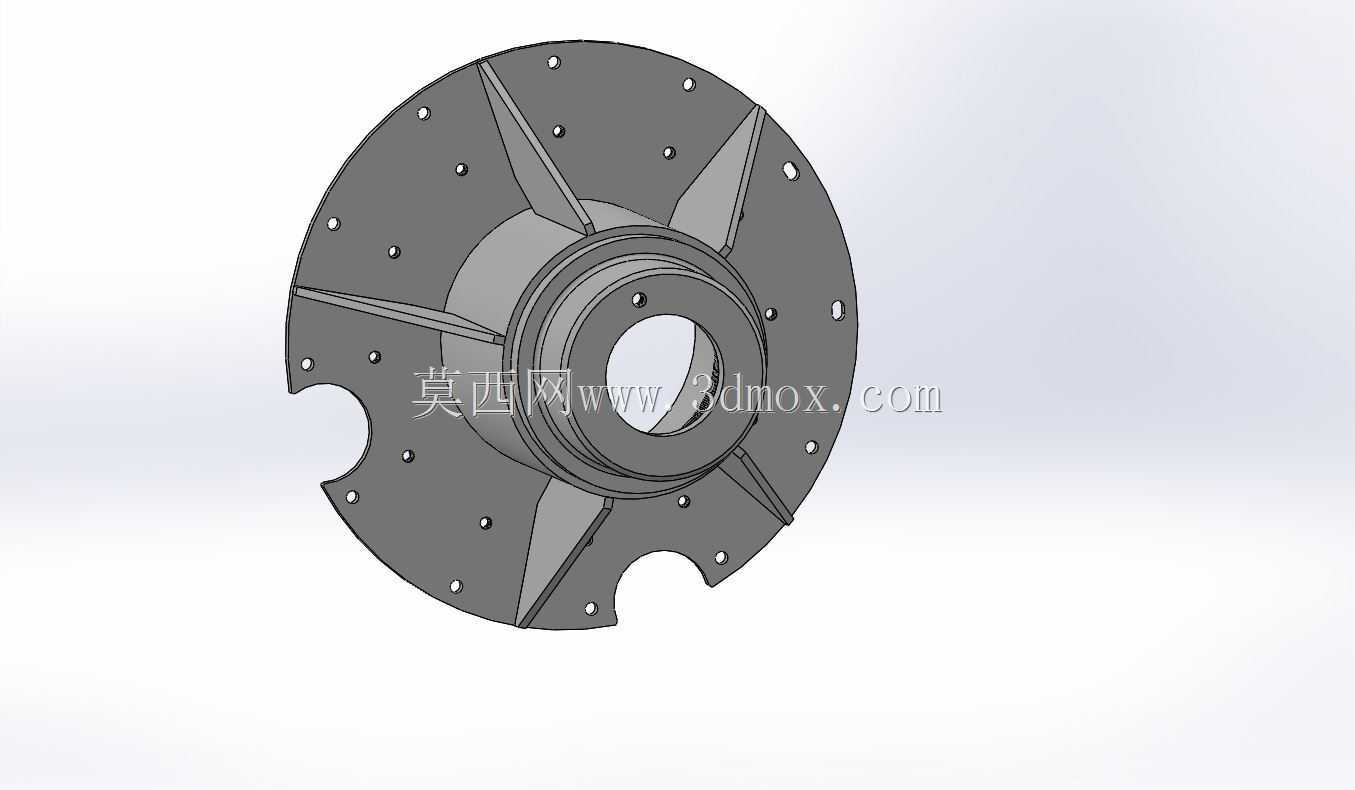

这款工装是针对CFM56系列航空发动机维护场景开发的专用作业辅具，主要用于发动机单元体拆解、装配过程中的定位与夹持作业，在民航维修单位、发动机大修厂的孔探检查、叶片更换、轴承拆装工序中应用广泛。从结构设计来看，主体采用带法兰边的回转式构型，法兰盘上均布的安装孔位完全匹配CFM56发动机对应机匣的连接螺栓分布，作业时可通过螺栓将工装整体固定在发动机安装节位置，避免拆装过程中部件发生偏移或磕碰。工装的内孔型面经过仿形加工，与发动机前支撑锥壁的外轮廓完全贴合，接触区域做了倒角过渡处理，防止硬接触划伤发动机基体表面，同时在内壁预留了0.2mm的公差间隙，既保证定位精度，又避免过盈配合导致的拆装卡滞。设计阶段充分考虑了维修现场的操作空间限制，工装的轴向伸出长度控制在合理范围内，不会与周围的管路、线束接头发生干涉，侧面预留的缺口结构刚好对应发动机上的传感器安装座位置，作业时无需拆卸周边附属构件即可完成工装装夹，能有效缩短单台发动机的维修准备时间。法兰盘上的三个凸耳结构是受力承载部位，每个凸耳都做了加厚处理，可承受拆装过程中最大1200N的轴向作用力，满足轴承压装、密封件拆解等工序的载荷要求，凸耳上的定位销孔与发动机本体的定位销采用H7/h6配合，装夹后重复定位精度可控制在0.05mm以内，避免反复调整找正的繁琐步骤。工装的分体式着色区域对应不同的功能分区，蓝色区域为手持施力部位，做了防滑纹理处理，绿色区域为导向定位面，加工时严格控制表面粗糙度在Ra1.6以下，保证导向过程顺滑无卡滞。从安装边界来看，工装最大外圆直径适配CFM56发动机风扇机匣的内侧安装空间，整体重量控制在单人可手持操作的范围内，无需额外吊装辅助，维修人员可在发动机在翼状态下完成工装的装夹与拆卸，适配外场快速排故的作业需求。结构上还集成了周向定位刻度，可辅助维修人员判断部件的旋转安装角度，在叶片配平、喷嘴安装对位等工序中可直接作为角度参考基准，减少额外量具的使用频次。
