水平风洞减速箱内部齿轮传动结构

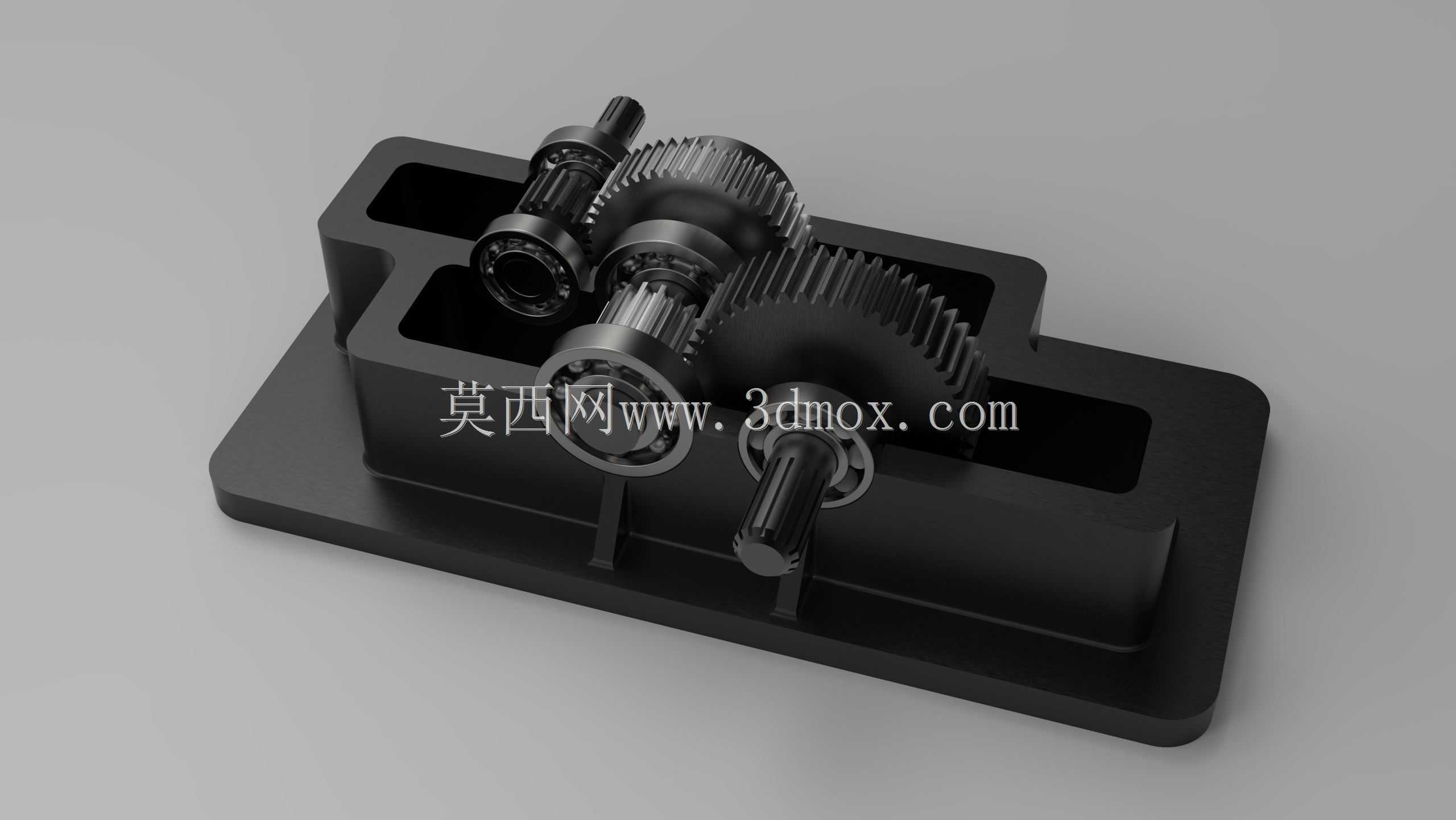

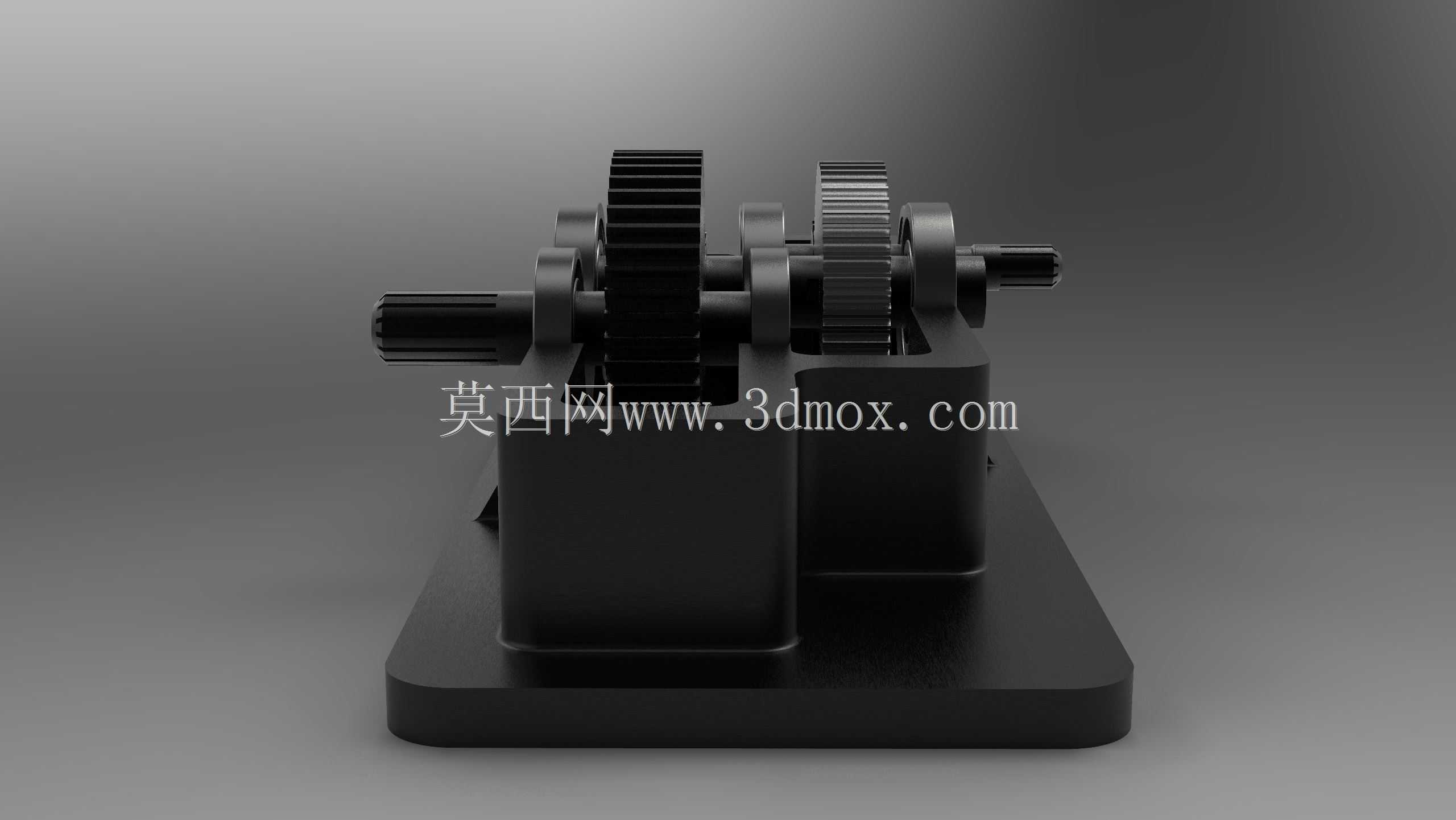

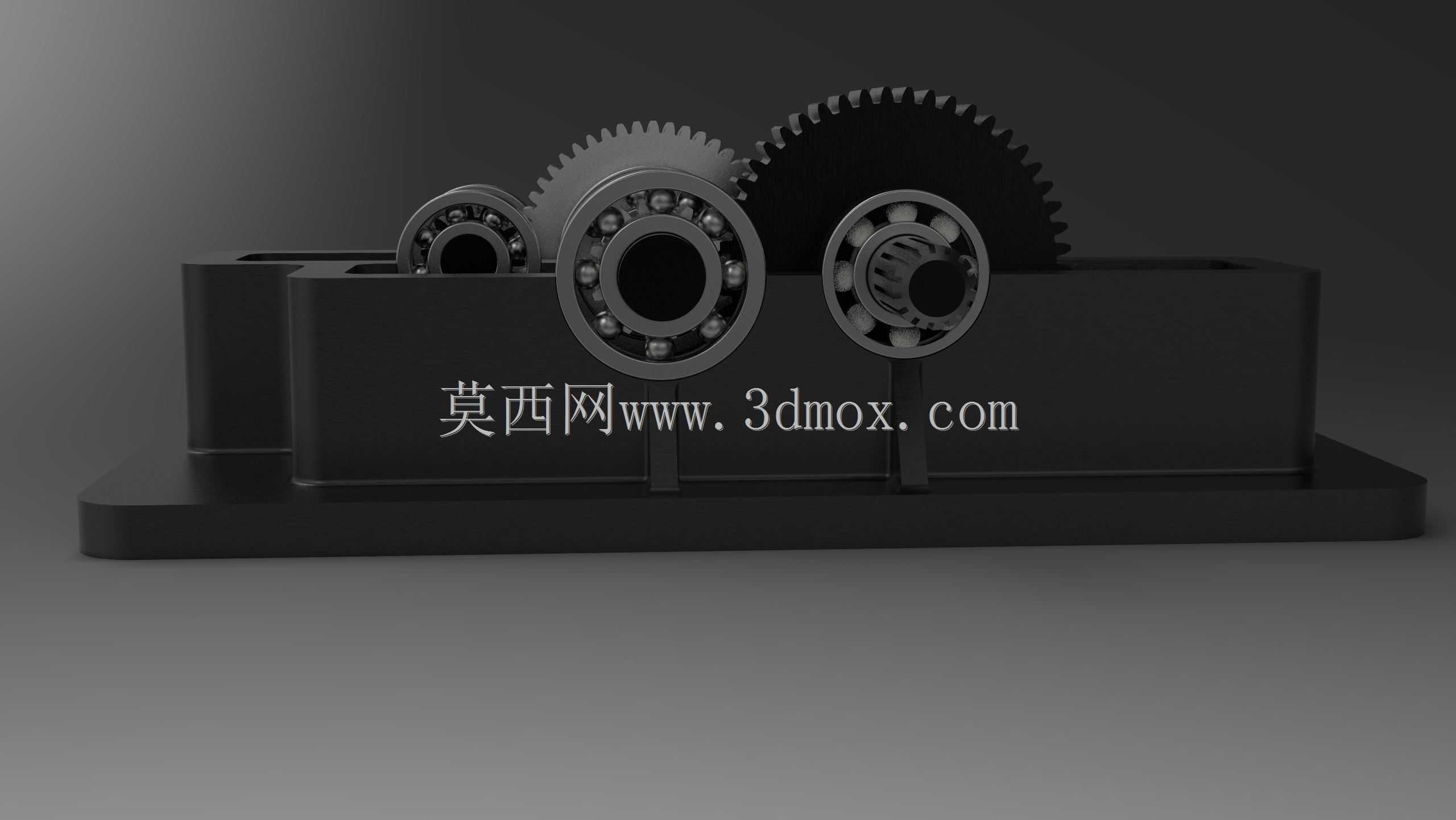

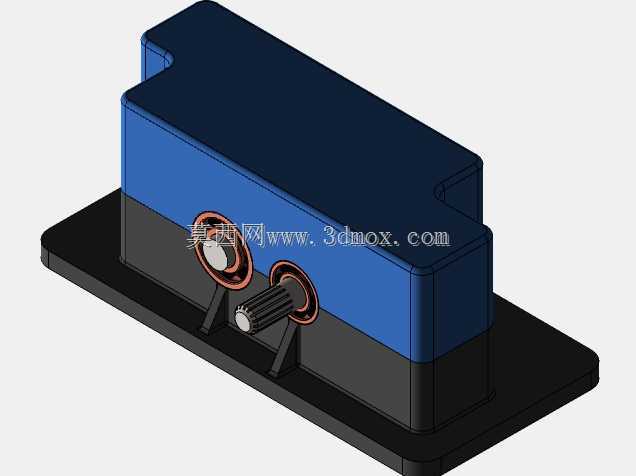

风洞试验段的动力传输链路中，这类水平布置的减速箱承担着匹配风洞风机驱动电机与叶轮转速差的核心作用，风洞运行时驱动电机输出的高转速低扭矩动力，经箱体内多级啮合齿轮组完成转速折减、扭矩放大后，平稳传递至风洞叶轮主轴，保障风洞流场风速的稳定可控，避免因转速匹配偏差导致的流场紊流、风速波动超差问题，直接影响风洞试验数据的采集精度。从结构设计逻辑来看，该减速箱采用剖分式箱体基座，上下箱体结合面经过精密铣削加工，合箱后可保证各轴系安装孔的同轴度公差控制在0.02mm以内，避免齿轮啮合过程中出现偏载、点蚀等早期失效问题。箱体内平行布置三根传动轴，输入轴通过联轴器与驱动电机输出端直连，轴端采用深沟球轴承搭配角接触轴承的组合支撑形式，既可以承受齿轮啮合产生的径向载荷，也能抵消轴系高速转动时的轴向窜动；中间轴为传动过渡轴，上面装配的大小双联齿轮分别与输入轴齿轮、输出轴大齿轮啮合，通过两级齿轮传动实现固定减速比，齿轮参数设计时经过齿面接触强度、齿根弯曲强度校核，齿面做硬化处理以适配风洞长时间连续运行的工况需求；输出轴端伸出箱体与风洞叶轮连接，轴伸位置设置双唇式密封圈，防止箱体内润滑油泄漏，同时阻挡外界粉尘进入箱体内部污染润滑介质。箱体底部设置一体化安装底座，底座上预留四个对称布置的地脚螺栓安装孔，安装时可通过调整垫铁找平箱体水平度，保证轴系与电机主轴、叶轮主轴的同轴度符合安装规范，避免运行过程中产生额外振动。箱体顶部预留透气塞安装位，平衡箱体内外气压差，两侧开设观察窗可直接查看内部齿轮啮合状态、润滑油液位，日常维护时无需拆解整个箱体即可完成油位检查、齿面磨损排查等操作。设计过程中充分考虑了风洞设备的安装边界约束，箱体整体宽度控制在适配风洞动力段预留安装舱的尺寸范围内，输入轴、输出轴的中心高与配套电机、叶轮的主轴中心高保持一致，减少现场安装时的调整工作量，同时箱体外部的加强筋结构既提升了整体刚性，也增大了散热面积，长时间运行时可通过筋片与空气对流带走齿轮啮合产生的热量，控制箱体内润滑油温度在合理区间，避免润滑油高温变质导致的润滑失效问题。
