双涵道气动布局航空巡航飞行器设计

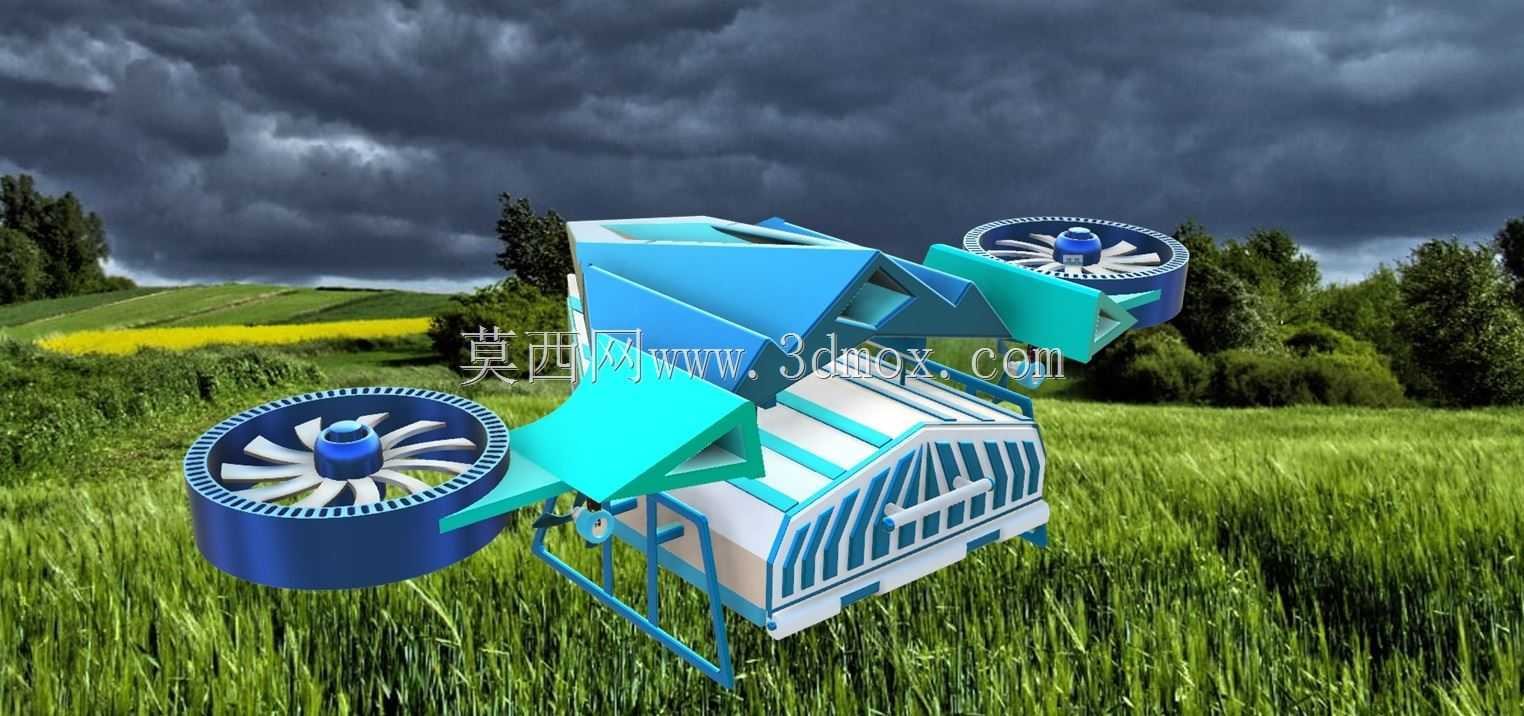

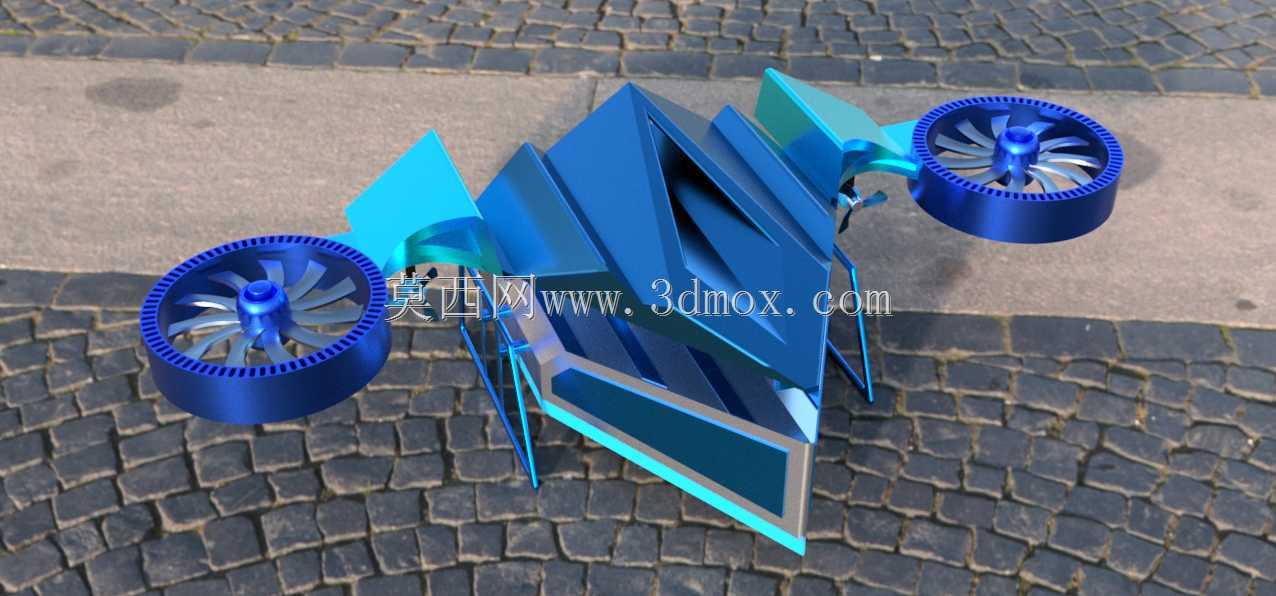

这款双涵道布局的航空巡航飞行器，核心定位面向低空短途巡检、复杂地形环境下的小载荷作业场景，区别于传统多旋翼无人机的外露桨叶结构，两侧涵道风扇采用全包覆式桨叶设计，作业过程中可大幅降低桨叶剐蹭障碍物的风险，适配城市楼宇间、林区植被上方等存在突出障碍物的飞行环境，涵道环罩同时能对旋翼气流形成约束，提升悬停状态下的气流利用效率，降低同等推力下的动力损耗。

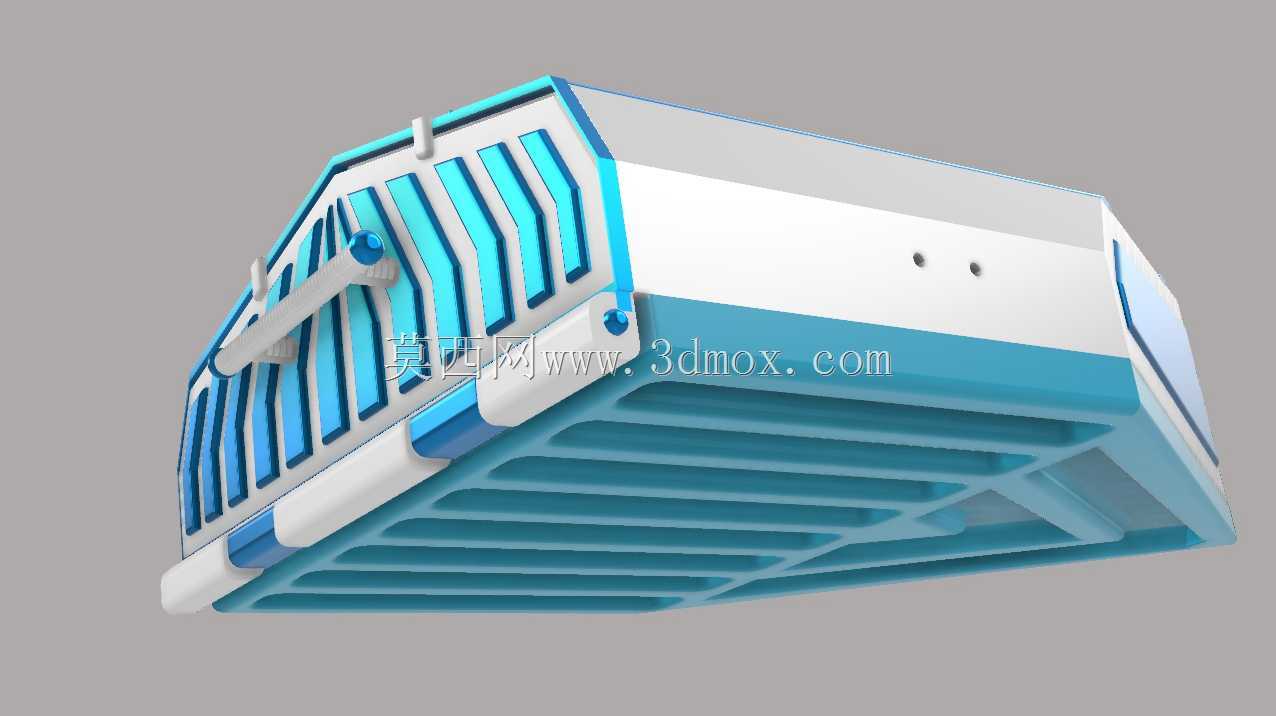

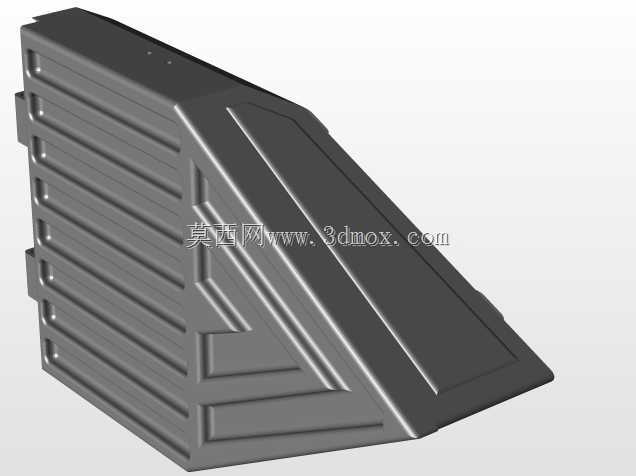

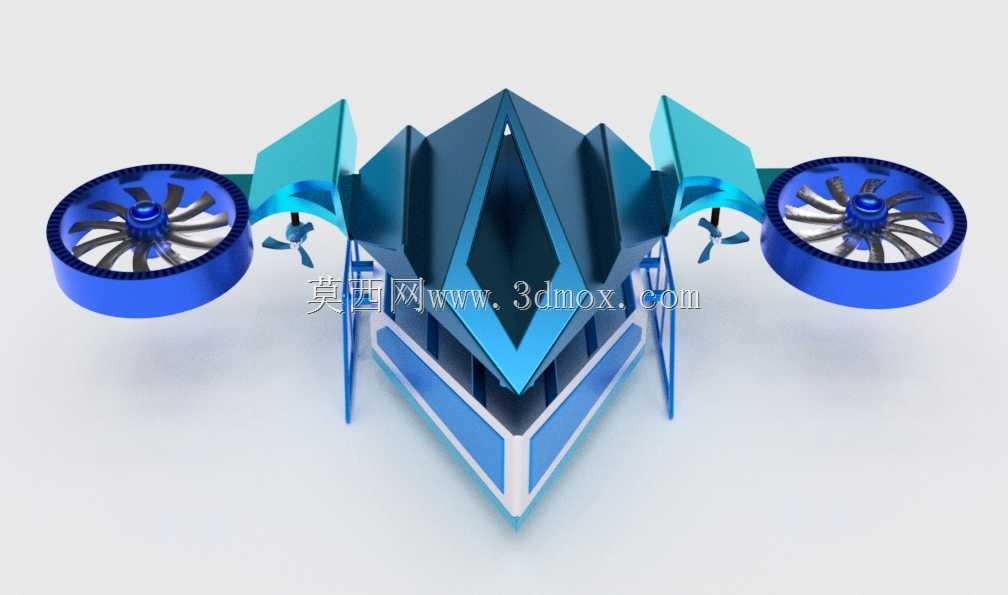

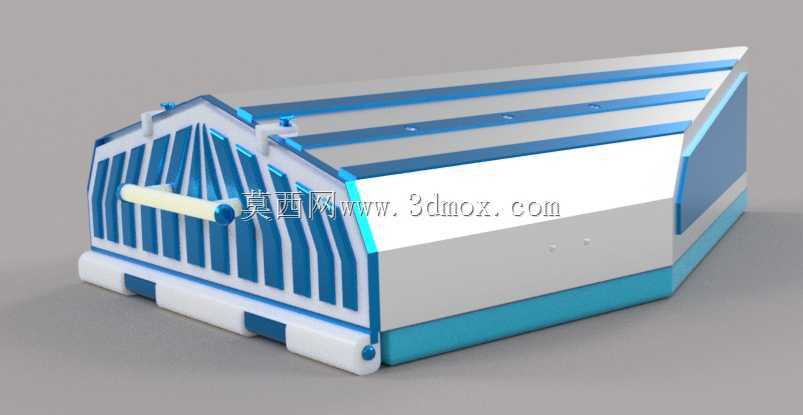

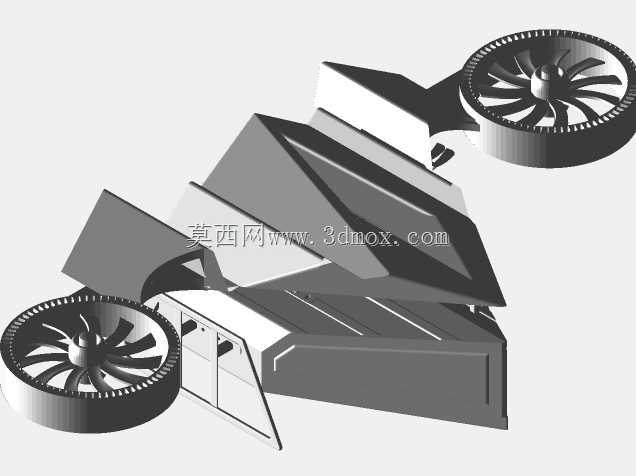

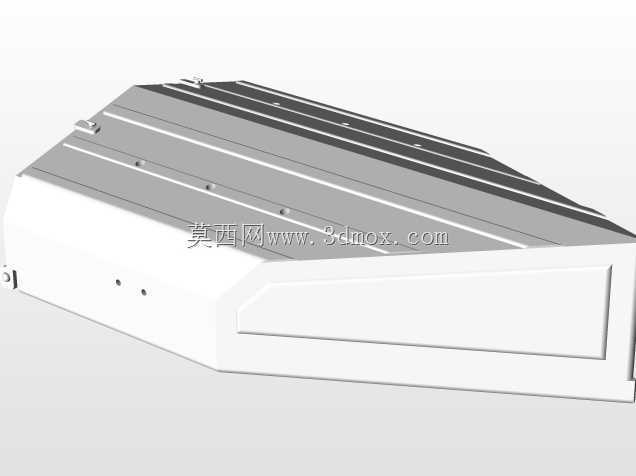

从结构设计逻辑来看，整机采用中心棱线式主承力舱体布局，主舱体沿纵向做菱形切角处理，棱边走向完全贴合飞行方向的气流走向，可有效降低高速巡航状态下的正面风阻，舱体下部预留的载荷安装位采用快拆式接口设计，可根据作业需求更换摄像模组、小型采样装置、应急抛投模块等不同作业组件，安装边界严格控制在涵道内侧的投影范围内，避免额外载荷突出机身破坏原有气动平衡。两侧涵道通过短翼结构与主舱体连接，短翼后缘设置的小型安定面可在巡航状态下提供额外的纵向安定力矩，降低飞控系统的姿态修正频次，涵道内侧的倾转调节结构可实现±15度的推力矢量调整，配合尾部的小型辅助推进桨，可在垂直起降与水平巡航两种模式下平滑切换，无需额外的复杂变向机构。

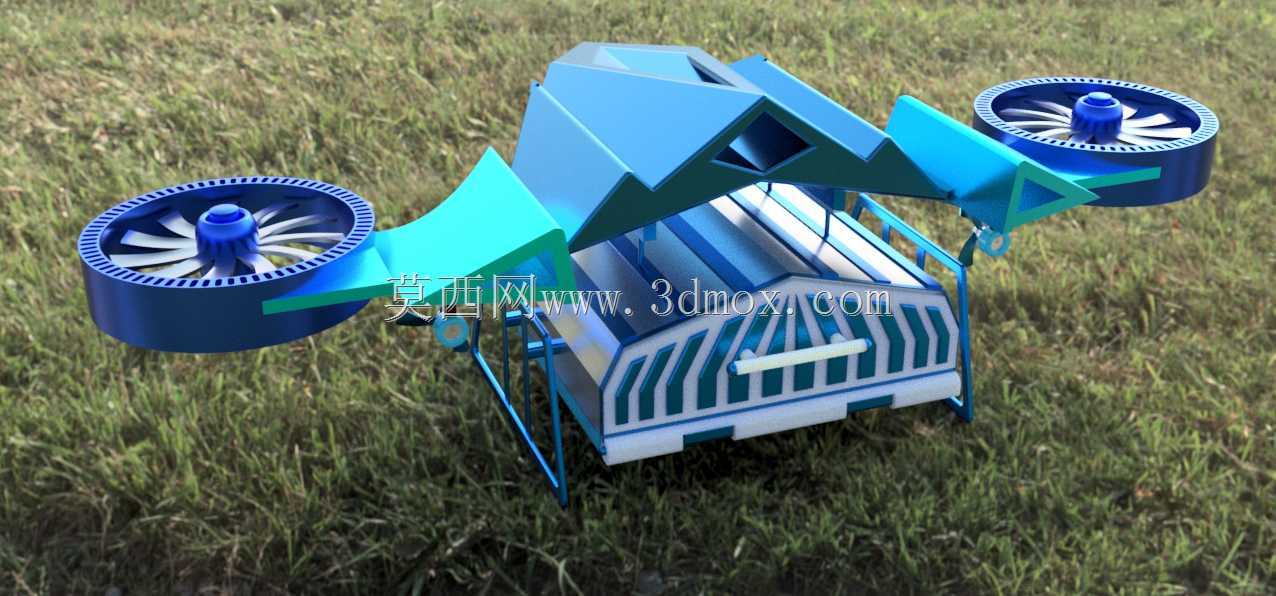

整机起落结构采用轻量化支腿设计，支腿沿舱体下部棱边分布，着陆接触点的跨度大于涵道外侧间距，可在不平整地面起降时提供足够的支撑稳定性，支腿采用镂空截面设计，在保证结构强度的前提下尽可能降低自重，减少无效载荷占比。动力系统的布线全部沿主舱体内部棱边的走线槽布置，涵道与主舱体的连接位置预留了检修快拆口，日常维护时无需拆解主舱体蒙皮即可完成动力线路、舵机结构的检查更换。从气动优化细节来看，主舱体所有外露棱边均做了小半径圆角过渡，避免直角结构在高速飞行时产生气流分离，涵道唇口采用圆弧收敛设计，可提升进气效率，降低桨叶尖端的涡流损耗，整机重心严格控制在两个涵道连线的中心位置，垂直起降阶段可保证两侧动力输出的力矩平衡，减少姿态调整的动力消耗。
