带锆涂层naca11翼型汽轮机阀杆结构

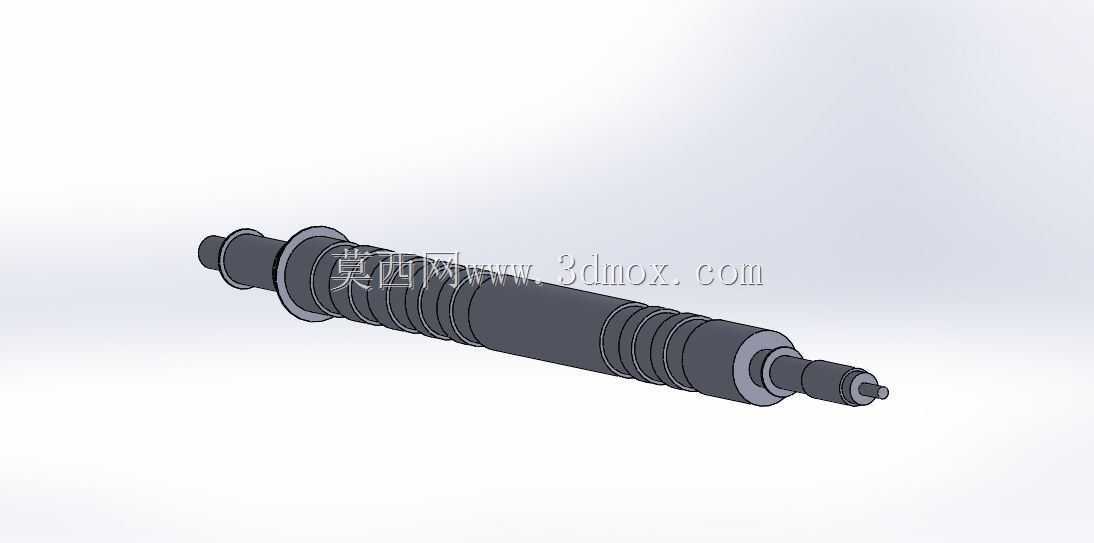

在火电、核电及工业驱动类汽轮机组的通流与调节系统中，阀杆是连接执行机构与阀芯、实现蒸汽流量精准调控的核心传动部件，其结构合理性直接决定机组的调节精度、运行可靠性与全生命周期维护成本。这款阀杆的设计围绕高温高压蒸汽工况的实际需求展开，轴段采用阶梯式变径布局，从端部的执行机构连接端到阀芯配合端，依次设置了密封配合段、导向支撑段、载荷承载段与阀芯连接段，各轴段的直径差经过同轴度公差匹配，既满足不同位置的功能需求，也避免了应力集中带来的断裂风险。设计阶段参考naca11翼型的气动特性优化了轴肩过渡区域的轮廓，传统直角轴肩在高速蒸汽流场中容易产生涡流扰动，不仅会带来额外的流动损失，长期的涡流激振还会诱发阀杆振动，导致密封面磨损、调节滞后等问题，采用类翼型的平滑过渡曲面后，蒸汽流经轴肩时的流场更平顺，能有效降低流动阻力与激振力，提升调节过程的稳定性。阀杆表面设计有zerconium涂层，这一设计针对汽轮机内部高温高压湿蒸汽环境下的冲蚀、氧化问题，未做涂层处理的普通合金钢阀杆，在长期接触带水滴的高速蒸汽时，表面容易出现点蚀、氧化皮脱落，不仅会破坏密封配合面的精度，脱落的氧化物颗粒还会进入通流部分损伤叶片，涂层的高硬度与耐高温氧化特性，能大幅提升阀杆表面的抗冲蚀、抗咬合能力，延长部件的更换周期。从安装边界来看，阀杆的各配合轴段的长度、直径公差与机组的阀盖导向套、密封填料函、执行机构输出端的安装尺寸完全匹配，端部的连接结构采用标准化的传动接口，可直接与同规格的液压执行机构、电动执行机构适配，安装时无需额外加工适配结构，装配过程中只需保证各轴段的同轴度符合设计要求，即可满足运行时的直线传动精度，避免出现卡涩、漏汽等问题。在实际运行场景中，这款阀杆可适配中小功率凝汽式、抽汽式汽轮机组的主汽阀、调节汽阀结构，承受最高540摄氏度的工作温度与16MPa级的蒸汽压力，传动过程中能精准传递执行机构的直线位移，将阀芯的开度控制误差维持在允许范围内，保障机组在变负荷运行时的蒸汽流量调节精度，同时阶梯轴的结构设计也预留了密封件、导向环的安装槽位，可适配不同密封形式的填料函结构，满足不同机组的密封需求。
