汽车空气动力学验证用艾哈迈德车体结构

在汽车空气动力学研发流程中，风洞试验与CFD仿真的对标校准是所有气动性能开发的前置基础，艾哈迈德车体正是承担这一基准校验作用的标准化几何模型，其核心价值在于用极简的几何特征复现量产车尾部的主要流动结构，为不同仿真算法、风洞试验台架的结果比对提供统一的参照基准，避免因实车复杂曲面带来的流动干扰，让研发人员可以快速定位仿真设置、试验设备的系统误差。

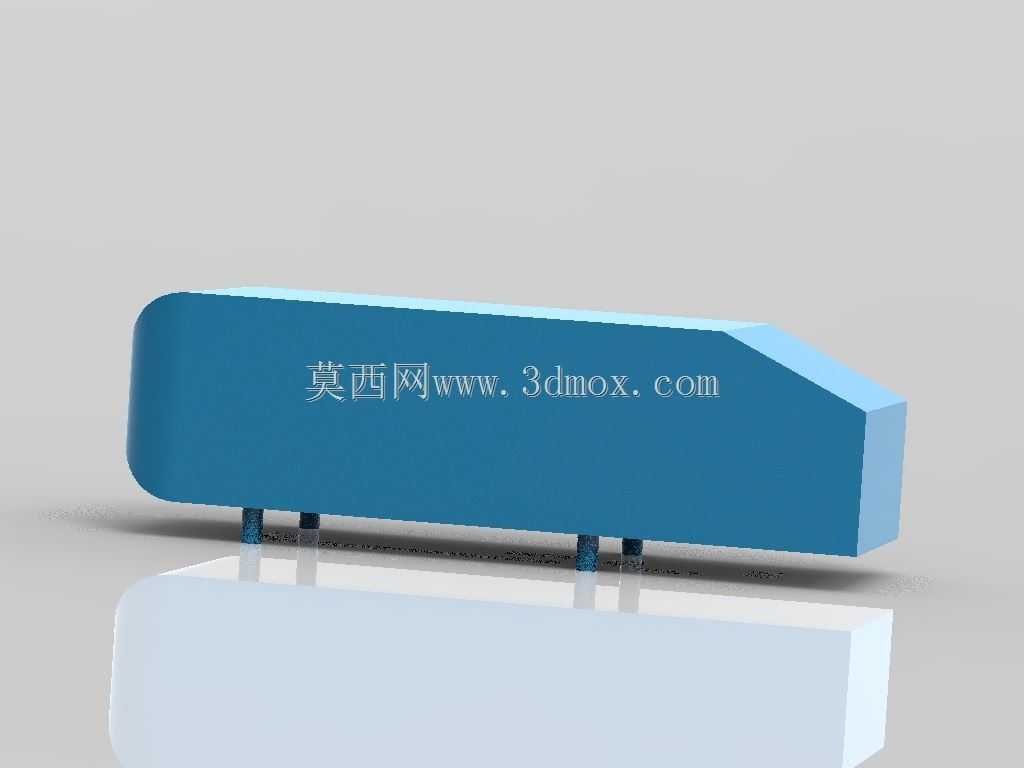

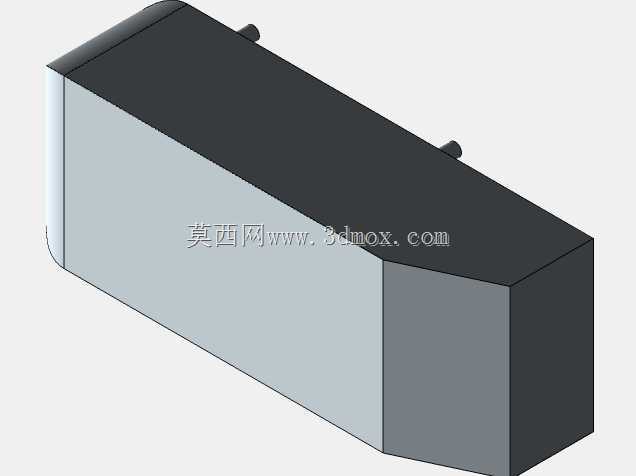

从结构设计逻辑来看，该模型刻意剔除了实车表面的后视镜、雨刮、轮毂、进气格栅等复杂细节，主体采用大面平直的类车体构型，仅保留了汽车最核心的气动特征：前部圆润过渡避免前缘流动分离，中部为等截面平直舱体保证流动充分发展，尾部设置固定倾角的斜切端面，用来模拟不同车型快背、斜背构型下的尾涡生成特性，底部设置四个等直径的圆柱形支撑腿，用来复现车轮与地面之间的间隙流动特征，还原真实车辆底部的流场环境。

实际工程应用中，该模型可覆盖从乘用车气动开发初期的算法验证，到商用车减阻方案的前期对标，甚至高速轨道交通工具的基础流动研究场景，研发人员无需搭建复杂的实车模型，即可通过该标准模型完成湍流模型选型、网格划分策略验证、边界条件设置校准等前置工作，大幅降低前期仿真与试验的对标成本。

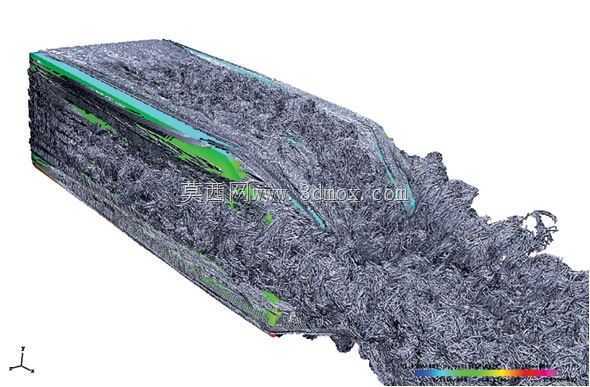

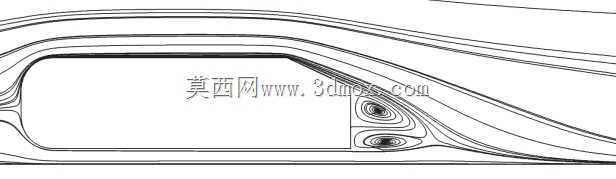

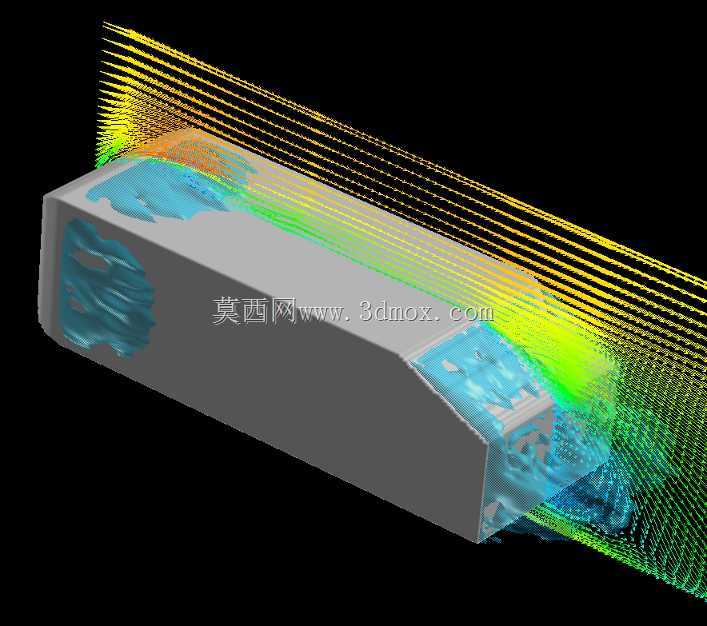

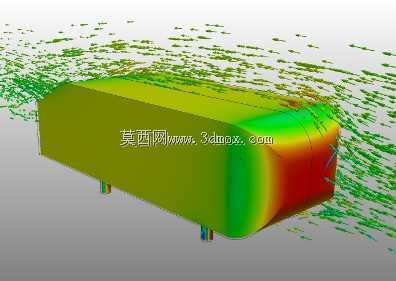

安装与边界适配层面，该模型主体总长1.044米，总高0.288米，最大宽度0.389米，底部支撑腿为直径0.05米的圆柱结构，支撑腿与主体下表面刚性连接，尾部斜面与水平面夹角为40度，这一角度是经过大量试验验证的、能够稳定生成典型尾涡结构的标准角度，在风洞安装时只需保证模型底部与风洞地面边界层的间隙符合标准要求，即可获得具备可比性的流场测试结果；在CFD仿真设置中，该模型的几何特征能够清晰分离出尾部上沿分离涡、两侧拖曳涡、底部回流区等典型汽车流动结构，方便研发人员逐一观察不同减阻方案对各部分流动结构的干预效果，是气动研发领域入门阶段必须掌握的标准参照模型。
