机翼裂缝检测作业机器人及配套战机模型

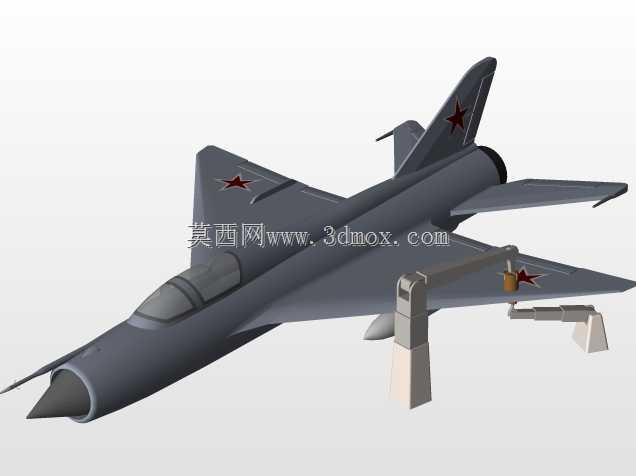

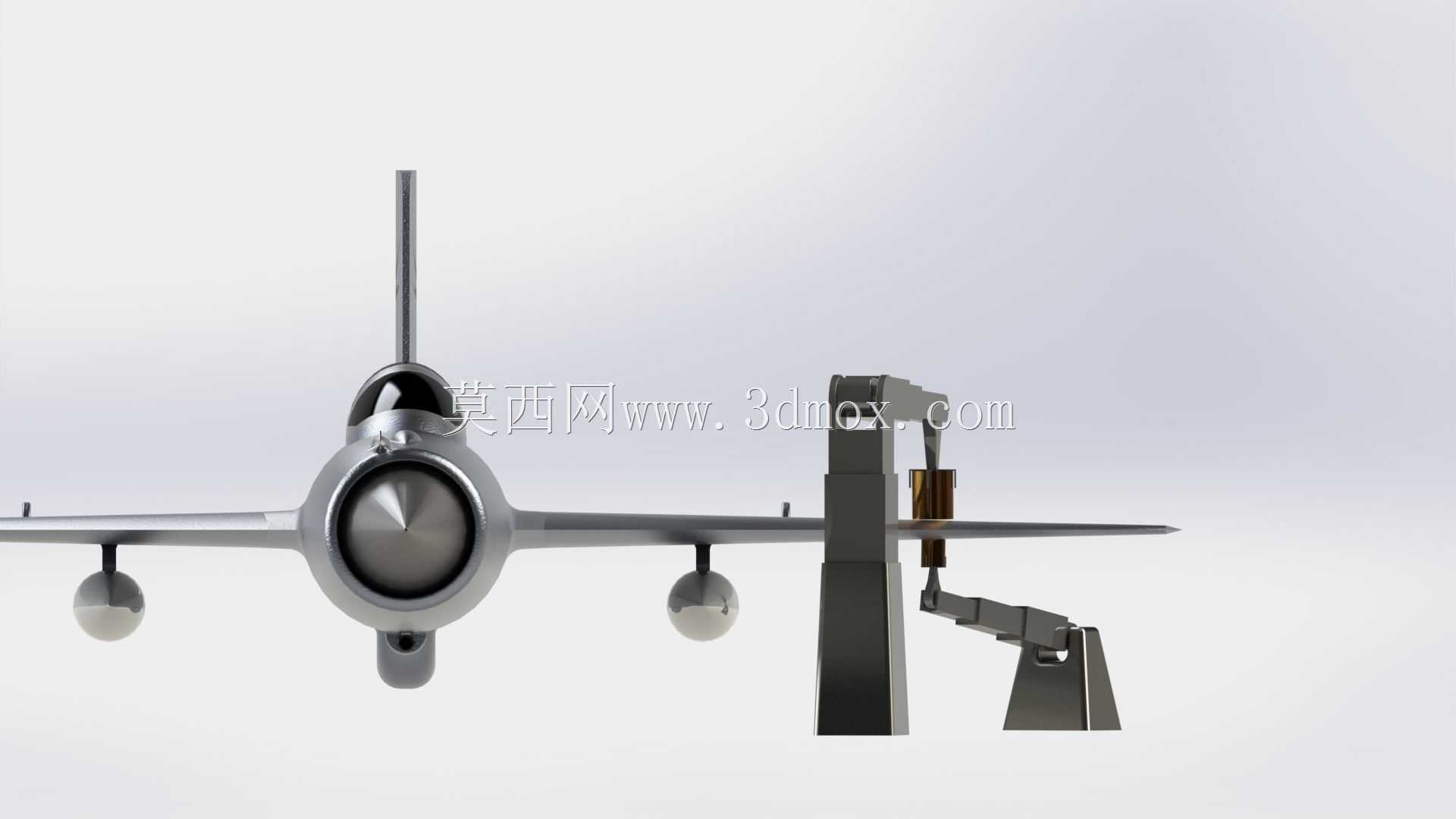

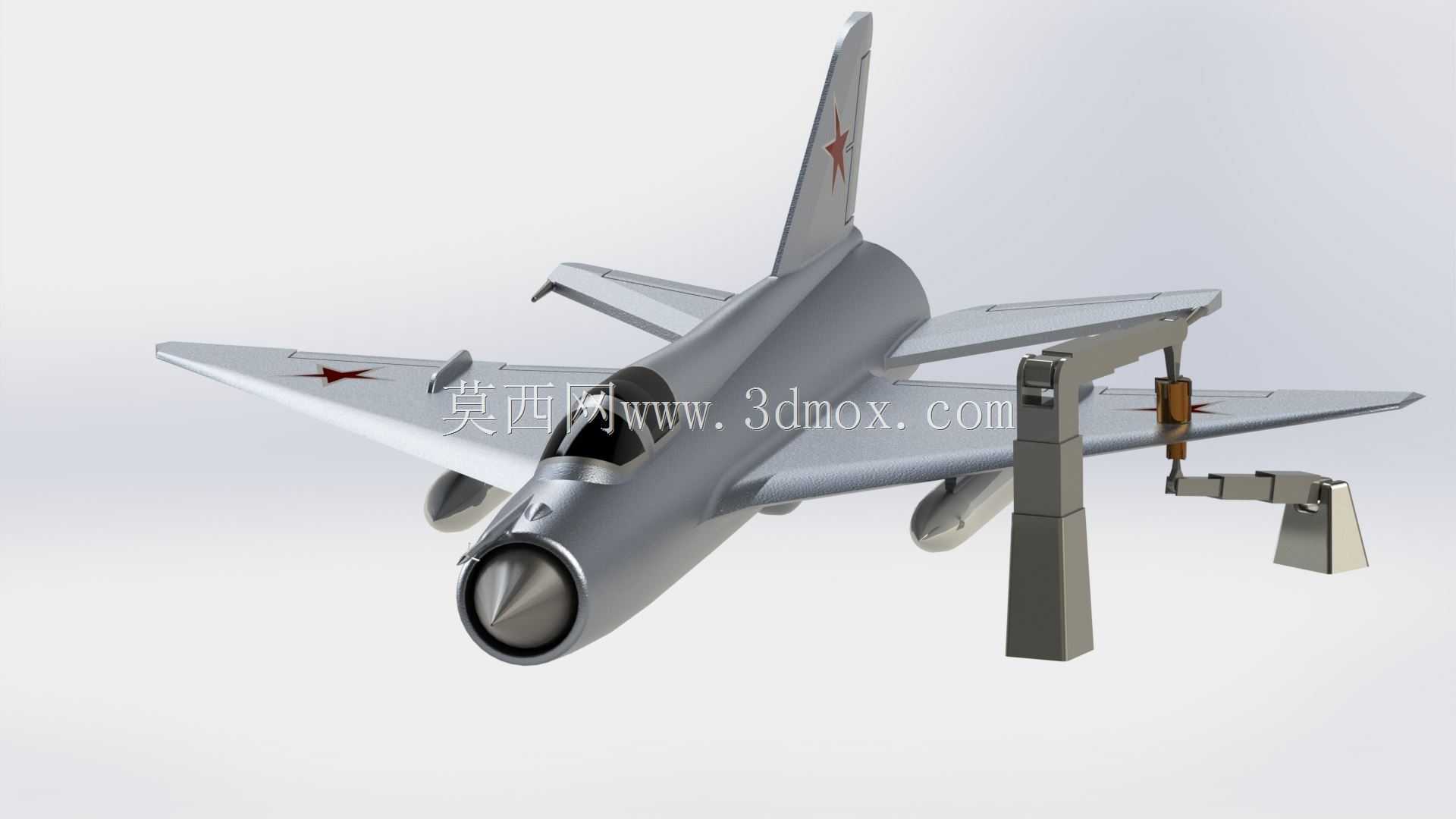

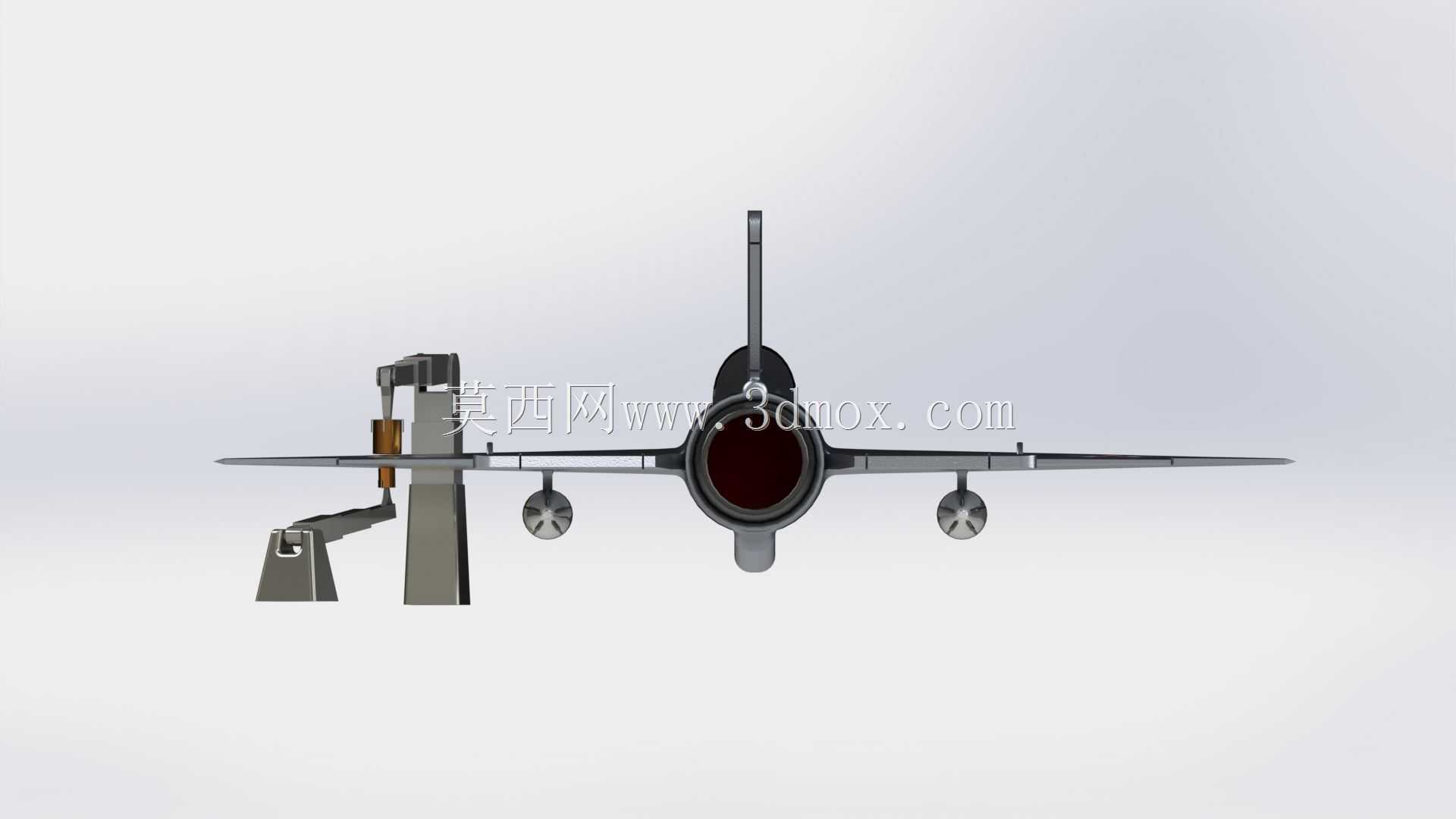

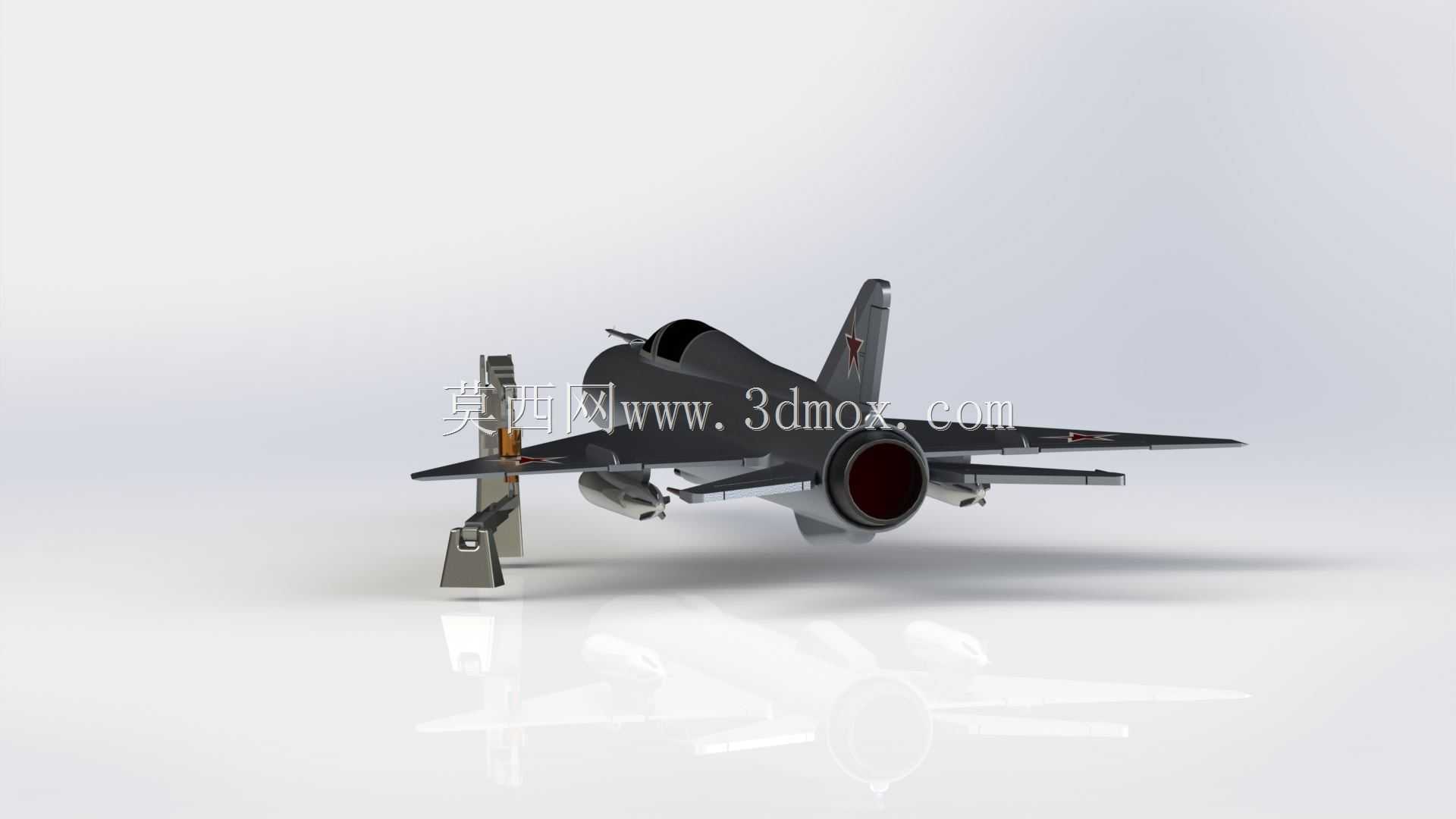

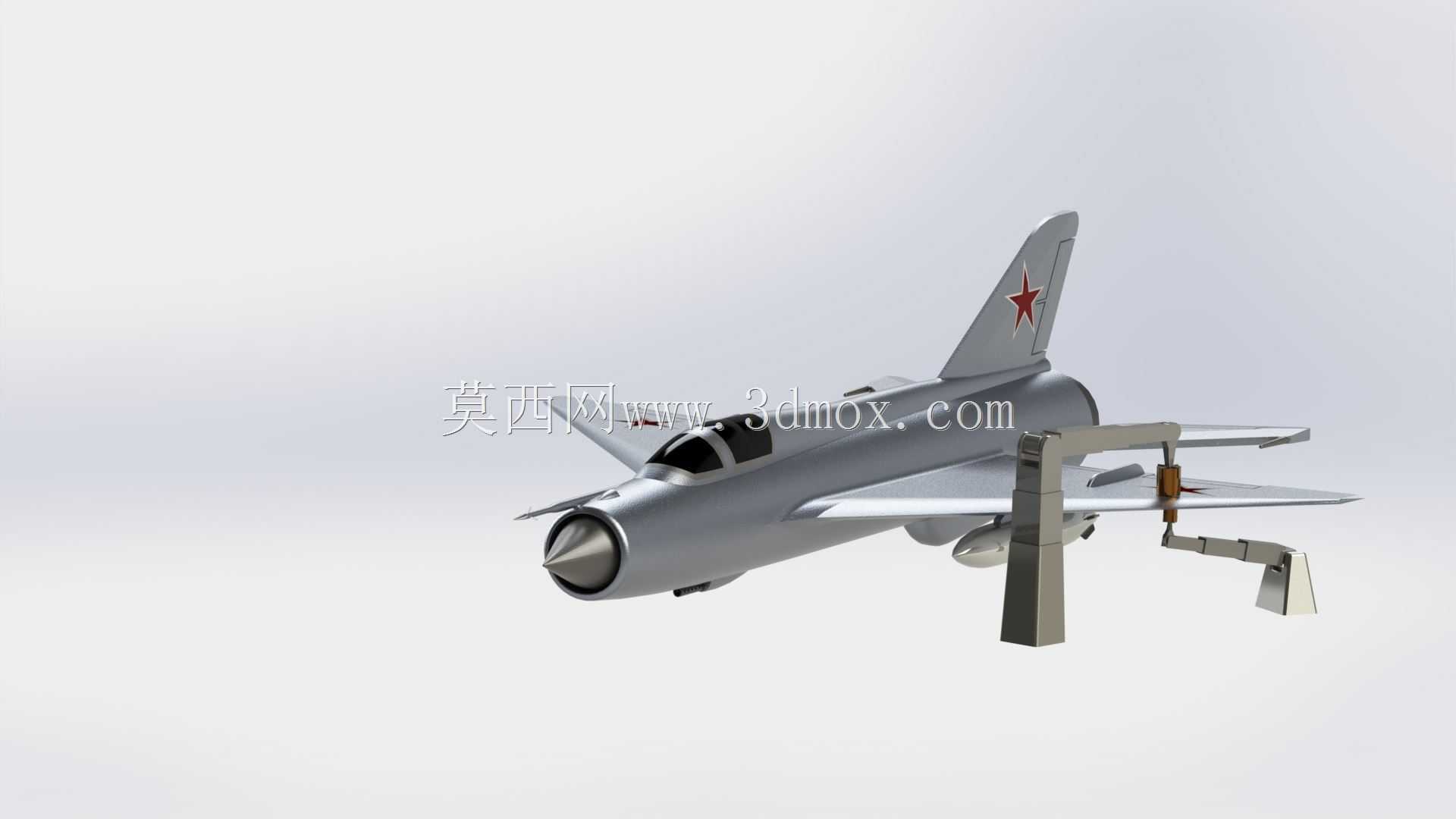

这套三维模型还原了面向军用战机机翼蒙皮裂缝检测的专用作业机器人，同时配套了米格21型战机的整机结构，可直接用于航空地勤运维装备的结构验证、作业路径仿真场景。从实际应用场景来看，这类检测设备主要部署在战机机库、外场停机坪的检修工位，替代人工完成机翼上下表面、翼根连接区域的微裂缝排查作业，解决人工目视检测效率低、细微疲劳裂缝漏检率高的问题，尤其适配米格21这类下单翼结构战机的检修需求——该机型机翼离地高度较低，翼面存在多处铆接拼接区域，长期飞行后易在应力集中位置产生疲劳裂纹，人工排查需要搭建梯架反复挪动，作业劳动强度大。

从功能特性来看，该检测机器人采用立柱式多关节机械臂结构，底座为大重量固定式安装结构，可直接通过膨胀螺栓固定在停机坪的硬化混凝土地面，安装边界预留了半径1.2米的操作安全区，避免机械臂回转时与周边地勤设备产生干涉。机械臂末端预留了检测探头安装接口，可搭载涡流检测、超声检测探头，沿着机翼蒙皮的曲面轮廓做仿形运动，作业覆盖范围从翼根到翼尖的全部下表面区域，同时可延伸至机翼上表面的边缘区域，无需挪动战机位置即可完成单侧重机翼的全部检测作业。

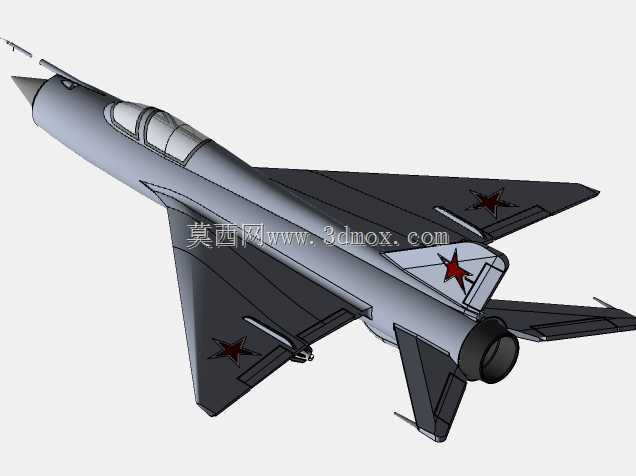

设计思路上，整套结构优先考虑了检修作业的稳定性，立柱主体采用箱型焊接结构，刚性足以支撑机械臂全伸状态下的检测精度，关节处采用谐波减速结构，重复定位精度控制在0.1mm以内，保证检测探头与蒙皮表面的距离始终处于有效检测区间。机械臂的运动路径做了专门的避障设计，可自动规避机翼下挂载的副油箱、导弹挂架等突出结构，不会在检测过程中碰伤战机蒙皮。配套的米格21战机模型还原了整机的气动外形、翼下挂点、起落架等关键结构，可直接用于检测机器人的作业路径仿真，验证机械臂的运动行程是否覆盖全部待检测区域，提前排查运动干涉点。

从尺寸边界来看，机器人立柱总高度为2.8米，机械臂完全展开后的水平作业半径为3.2米，完全覆盖米格21战机单侧机翼的展长范围，底座安装尺寸为0.8米见方，不需要对停机坪做大规模改造即可快速部署。机械臂的关节转动范围做了限位设计，最大仰角不超过45度，避免抬升过高时触碰机身其他结构，检测作业时的行进速度可根据检测精度需求调整，在疑似裂缝区域可自动降速做反复扫查，提升检测准确率。
