多孔折弯钣金安装固定支架结构

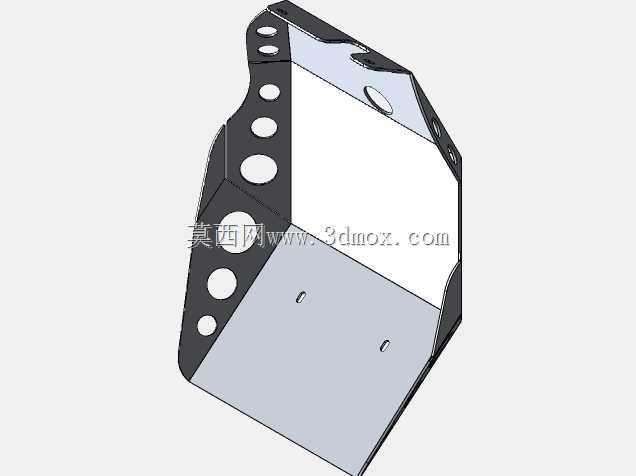

这类带规则排布圆孔的折弯钣金支架，多应用在小型动力设备、车载电控单元或是工业终端的内部安装场景中，核心作用是为内部功能模块提供稳定的承载支撑，同时通过自身的折弯构型适配设备内部的异形安装空间，避免与周边走线、其他元器件产生干涉。从结构构型来看，零件采用一体化钣金冲压折弯成型，没有额外的焊接拼接结构，侧边的多组圆孔沿折弯边的轮廓等距排布，既可以作为穿线孔位整理内部线束，也能作为辅助安装孔配合扎带、小规格螺钉固定轻质附属部件，中间大尺寸的平整区域是核心承载面，面上预留的两个小型定位孔，能够在装配时快速与被承载模块的定位柱匹配，减少装配对位的调整时间。设计这类钣金支架时，首先要确认安装边界的空间尺寸，折弯边的高度需要匹配被固定模块的厚度，预留足够的装配操作空间，避免螺钉锁紧时工具与周边结构发生碰撞；侧边的孔位排布需要提前核算受力分布，靠近折弯圆角位置的孔位要预留足够的边距，防止冲压加工时出现孔位变形、折弯处开裂的问题，同时孔位的直径要兼顾穿线、固定两种用途，既要满足常规线束的穿过需求，也要避免孔位过大降低支架整体的结构强度。零件的两个折弯边呈非对称角度，能够适配设备内部倾斜的安装面，不需要额外增加调整垫块就可以完成贴合安装，减少装配的零件数量；钣金的厚度选择需要匹配承载重量，常规承载1kg以内的电控模块时，选用1.2-1.5mm厚度的冷轧钢板即可满足强度要求，表面做喷塑或是镀锌处理就能适配常规工业场景的防腐蚀需求。实际装配时，支架可以通过侧边的孔位与设备内壁的螺柱连接，也可以利用中间承载面的孔位直接固定功能模块，不同位置的孔位组合能够适配多种安装方向，不需要重新开模就可以适配同系列不同尺寸的内部模块，降低同系列产品的零件开模成本。需要注意的是，折弯处的圆角半径需要匹配钣金材料的延伸率，避免折弯后出现应力集中的问题，长期受振动的使用场景下，还可以在承载面与模块之间增加橡胶减震垫，配合支架的刚性结构提升整体的抗振性能，避免设备运行过程中模块出现松动移位的问题。
