空间站扶手夹轻量化卡扣结构设计

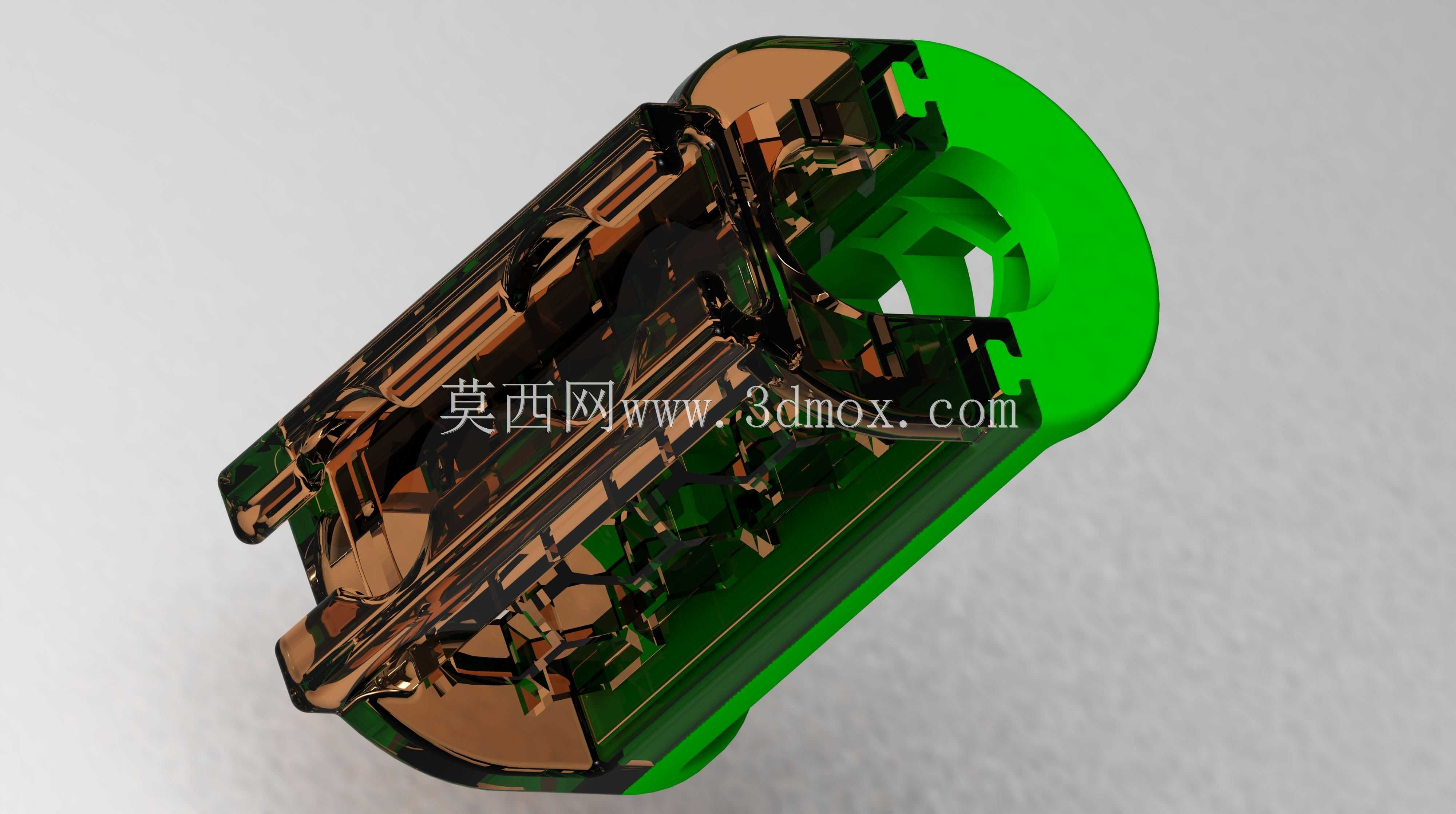

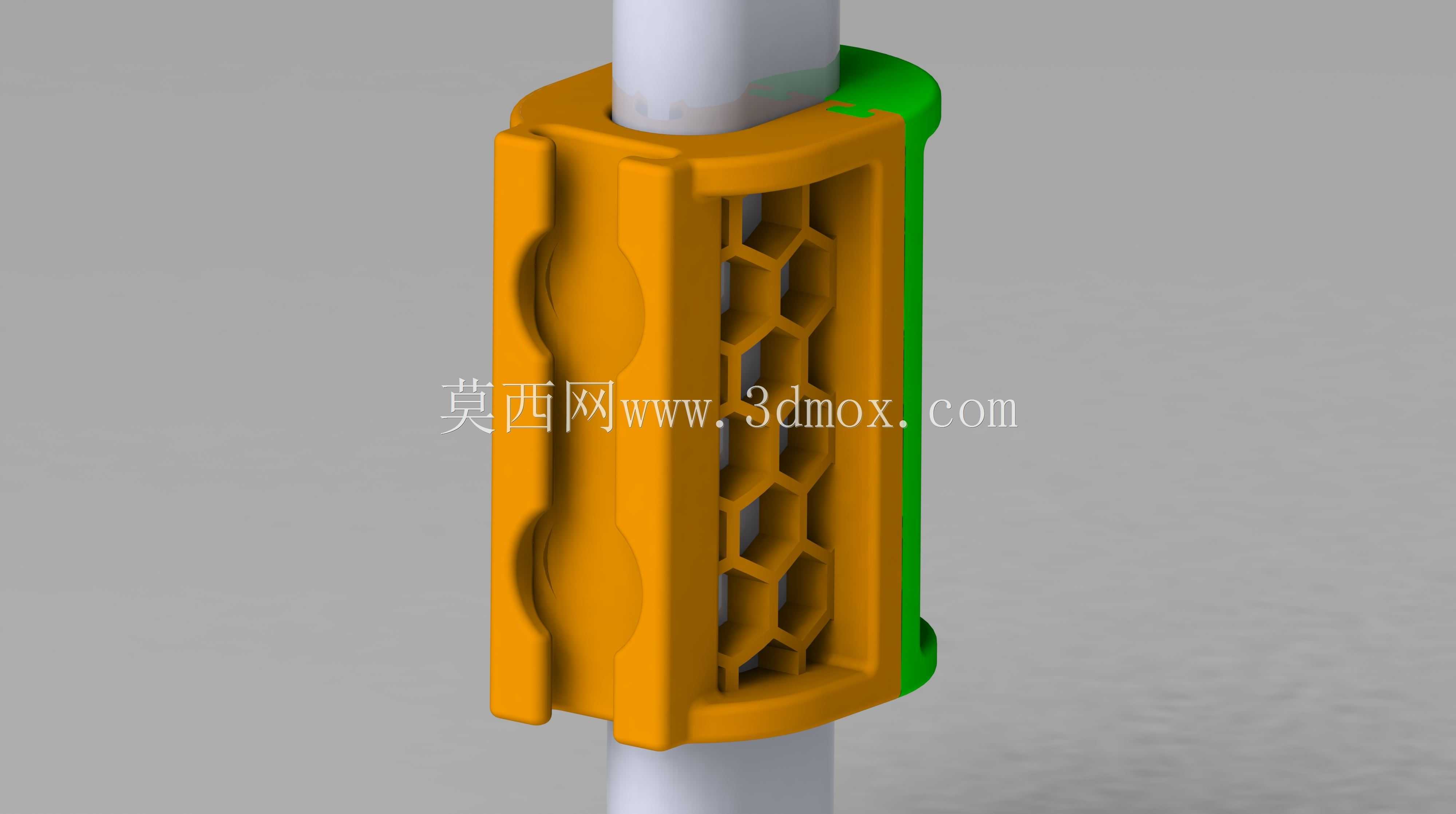

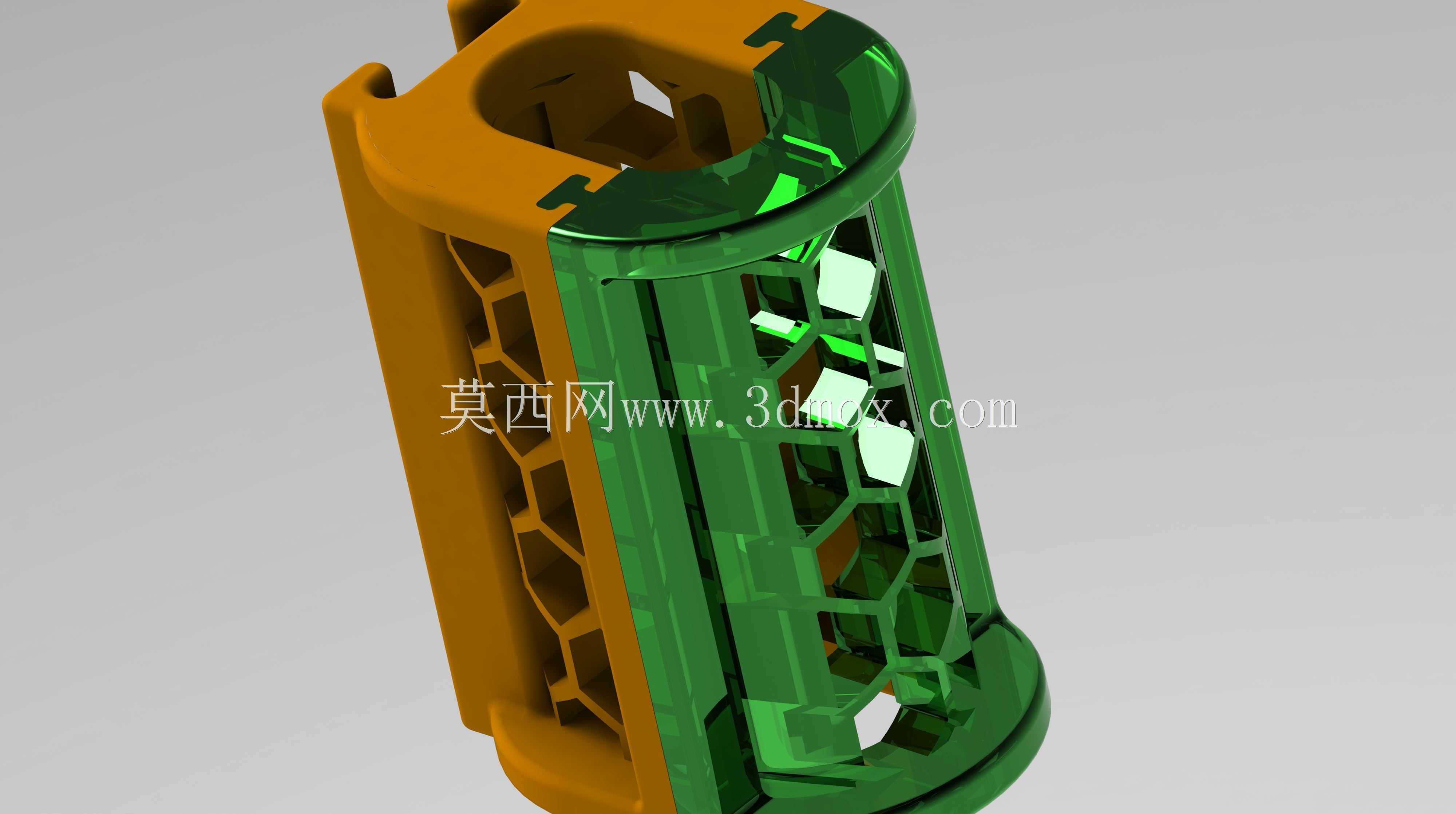

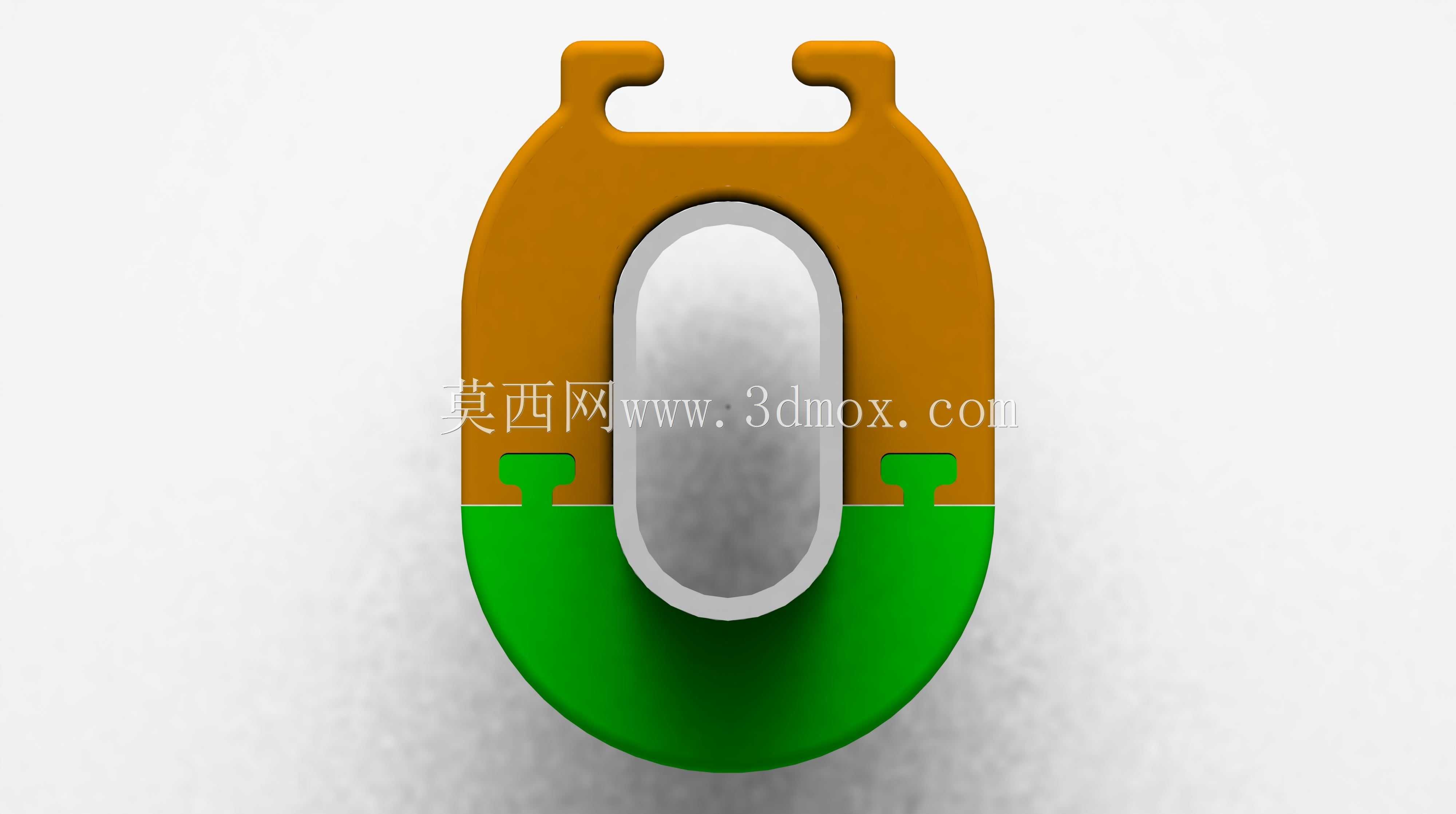

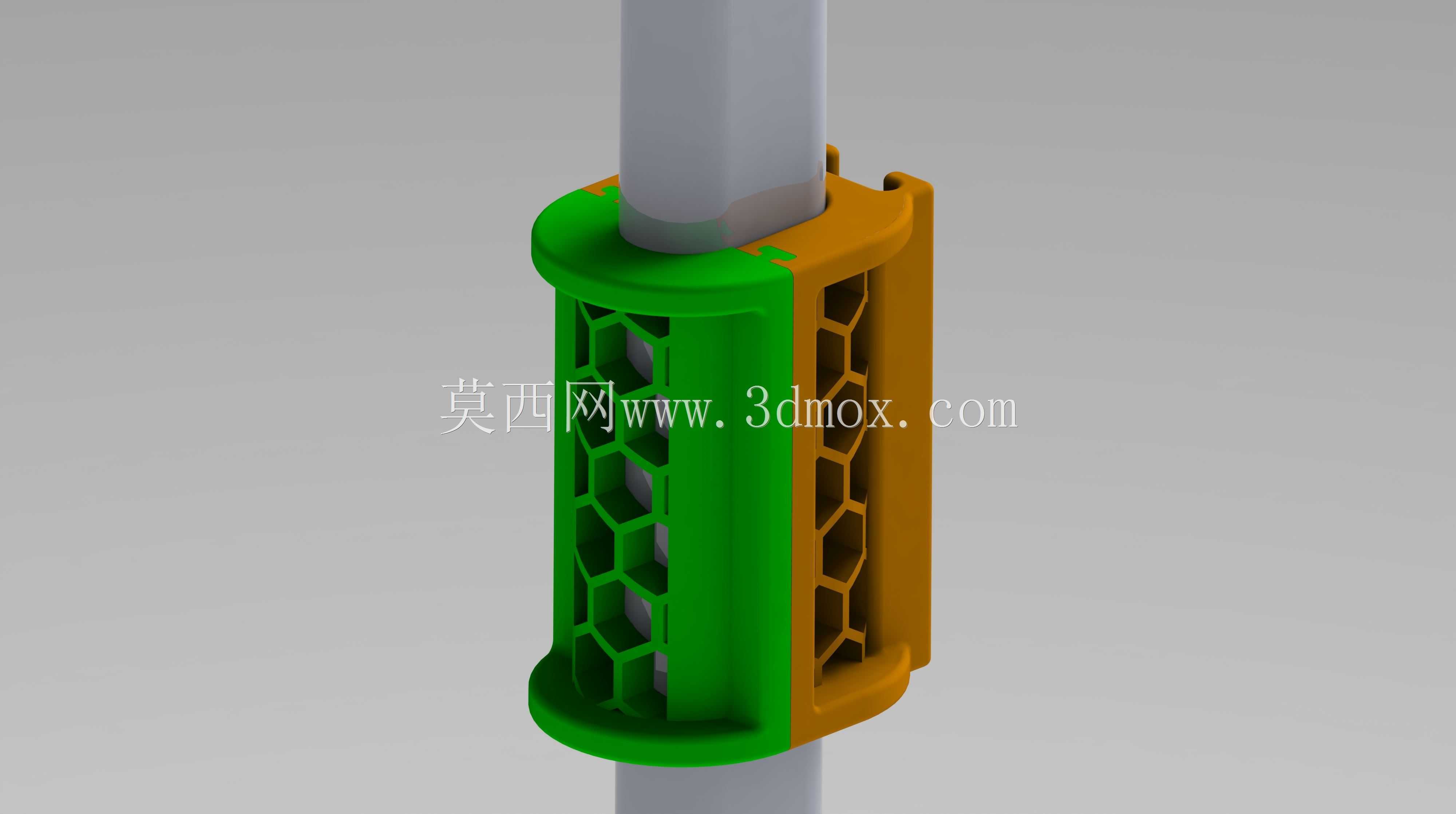

该结构件主要适配空间站舱外扶手的快速装夹场景，用于在舱外作业环节为各类外挂载荷、临时作业工装提供可靠的挂载固定接口，也可作为航天员舱外移动时的辅助限位卡扣，适配标准直径的圆柱形舱外扶手杆件，安装时无需额外紧固件，依靠自身弹性形变即可完成卡入锁定，单人徒手即可完成装拆操作，适配舱外作业低操作复杂度的要求。整体结构采用对称式半包络设计，主体夹持段做了与扶手外径匹配的圆弧贴合面，保证夹持状态下与杆件的接触面积足够，避免应力集中刮蹭扶手表面防护层；侧边设置的弹性锁边为卡扣提供预紧力，卡入后可形成轴向与周向的双重限位，在常规振动、冲击工况下不会出现松脱移位。结构内部采用蜂窝格栅填充设计，在保证整体刚性与承重能力的前提下，大幅削减了实体材料的用量，既降低了零件自身重量，也减少了3D打印制造时的材料消耗与打印时长，蜂窝格的筋板厚度经过受力校核，可在承受额定挂载载荷时将形变控制在允许范围内，不会出现筋板屈曲失效的问题。夹持件外侧设置了两道内凹的弧形槽，既可以作为装拆时的施力位，方便操作人员戴着手套也能稳定发力掰开卡扣完成拆装，也能在挂载扁平类工装时作为定位槽，避免挂载件沿夹持件外壁滑动。整体外形做了全圆角过渡处理，没有尖锐棱角，避免在舱外作业时剐蹭航天服外层防护材料，也能减少温度交变工况下的应力集中问题。安装边界上，该卡扣适配的扶手杆件直径公差范围覆盖常规舱外扶手的制造公差，卡入后单边预留的间隙可适配扶手表面的氧化层、防护涂层厚度，不会出现卡滞或者装配过松的问题；卡扣自身的轴向长度经过优化，在保证足够夹持摩擦力的前提下，尽可能压缩轴向占用空间，避免相邻卡扣安装时出现位置干涉，也能减少对扶手表面其他预装附件的空间占用。结构受力路径经过优化，挂载载荷可通过外侧实体壁直接传递到与扶手贴合的圆弧接触面，内部蜂窝筋板主要承担分散局部应力、提升整体抗扭刚性的作用，即使局部蜂窝筋板出现微小损伤，整体结构仍能保留大部分承重能力，不会出现瞬间断裂失效的风险。
