快动式机用台虎钳三维结构设计

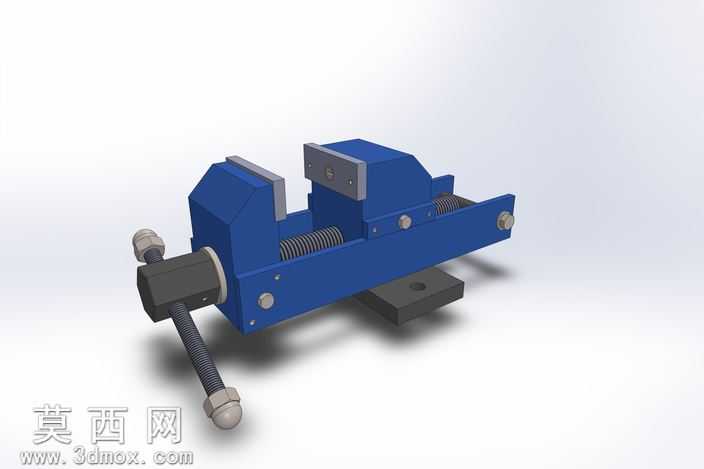

本作品为快动式机用台虎钳的三维参数化设计模型，整体采用SolidWorks完成全零件建模与虚拟装配，建模过程严格遵循机械加工的实际尺寸公差要求，对每个零件的几何特征、装配约束关系都做了精准还原。模型整体以蓝色金属漆材质作为固定钳身、活动钳身的主体外观材质，搭配磨砂金属质感的丝杠、锁紧旋钮、导轨滑块部件，钳口位置单独赋予高硬度淬火钢材质，底座部分做了发黑氧化处理的金属材质表现，通过渲染环境的柔光打光，清晰呈现出各部件的棱角、装配间隙与金属表面的细微反光效果，还原了真实工业台虎钳的视觉质感。结构设计上，该台虎钳采用丝杠螺母传动的经典夹紧结构，额外增设了快动弹簧复位结构，活动钳身可沿钳身导轨实现快速开合调整，无需全程转动丝杠即可适配不同宽度的工件装夹需求，大幅提升装夹效率；固定钳身与活动钳身的钳口板设计有交叉防滑齿纹，可增大装夹摩擦力，避免工件加工时出现滑移；底座设置有标准安装定位孔，可通过螺栓将台虎钳固定在机床工作台或钳工台面上，丝杠末端设计有防滑转动手柄，符合人体工学操作需求，转动时施力顺畅无卡滞。设计过程中，首先梳理台虎钳的核心功能需求，确定快动调整、稳定夹紧、耐用可靠的设计目标，先完成固定钳身的基体特征建模，依次绘制导轨槽、丝杠安装孔、钳口安装位的特征，再逐一完成活动钳身、丝杠、锁紧螺母、复位弹簧、钳口板、底座、操作手柄的单独零件建模，每个零件都添加了对应的材质属性与倒角、圆角工艺特征，避免出现尖锐棱角不符合实际加工要求的问题；完成零件建模后按照实际装配顺序添加配合约束，先将固定钳身与底座完成旋转定位配合，再装入丝杠与传动螺母，随后装配活动钳身与导轨滑块，添加复位弹簧的伸缩约束，最后装配钳口板与操作手柄，完成总装后进行全局干涉检查，调整各零件的配合间隙，确保活动钳身沿导轨滑动顺畅、丝杠转动无卡滞、弹簧复位动作连贯，最终通过渲染输出多角度的效果展示图，完整呈现台虎钳的结构组成与外观细节，可作为钳工工装教学、五金工具结构设计参考的三维素材使用。
