钣金结构PB3500设备金属外壳设计

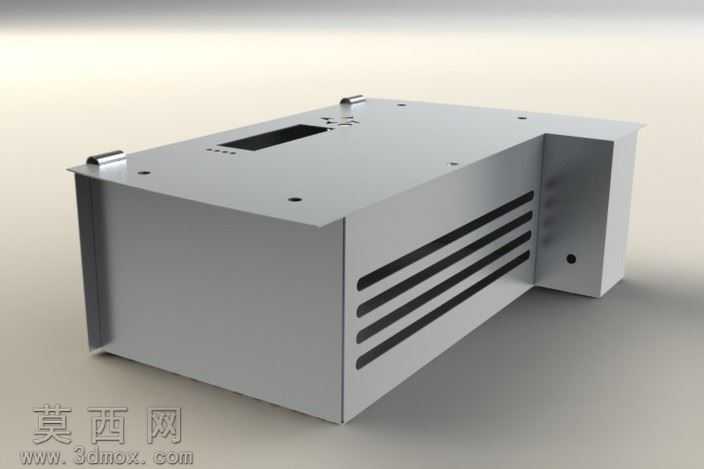

本作品为PB3500配套的金属钣金外壳三维设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循钣金加工工艺规范，所有折弯、开孔、切槽特征均预留合理的工艺余量，适配常规数控冲床、折弯机的加工参数，可直接导出展开图用于生产下料。模型外观采用哑光银白金属材质渲染，还原了冷轧钢板经静电喷塑后的真实质感，表面无多余装饰纹理，突出工业设备外壳的简洁实用属性。结构设计上，外壳主体采用一体式折弯成型的主腔体搭配侧装附属腔体的组合结构，主腔体顶面预留了长条形显示屏安装窗口与两个对称的金属提手安装位，提手采用滚花金属件建模，兼顾搬运受力需求与外观协调性；主腔体侧面开设四条平行的横向通风散热槽，槽口边缘做了折弯翻边处理，既提升壳体结构强度，又避免钣金锐边造成装配划伤，同时保障设备内部的空气流通散热效率；侧方附属腔体与主腔体采用折边咬合加螺丝固定的连接结构，腔体侧壁预留了接线开孔与固定点位，可适配对应型号设备的电路接口安装需求。设计过程中优先考量钣金加工的工艺可行性，所有折弯内角均匹配标准钣金折弯半径，避免出现加工干涉或开裂风险；壳体表面的固定螺丝孔位均做了沉头处理，保证装配后螺丝端面与壳体表面齐平，无凸起毛刺；整体壳体的拼接缝隙控制在均匀的0.1mm公差范围内，既满足装配精度要求，也兼顾外观的整洁度。渲染阶段采用柔和的影棚布光，多角度呈现壳体的结构细节与材质质感，清晰展示了各开孔、散热槽、安装位的位置与形态，可用于产品前期的结构验证、加工打样参考以及外观方案确认，完整还原了工业设备钣金外壳从结构设计到工艺适配的全流程建模逻辑，符合钣金类产品的设计与生产实际需求。
