适用于CFD仿真分析的清洁版混合翼身构型

在民用及特种飞行器的前期气动研发环节，计算流体动力学仿真的精度直接决定后续风洞试验的迭代效率，而仿真用几何模型的清洁度，是影响网格划分质量、边界条件设置合理性的核心前提。这款混合翼身构型，正是针对CFD仿真场景做了专项几何清理的气动分析模型，区别于带详细结构的生产用数模，它剔除了所有会干扰流场计算的细碎特征，完全服务于气动性能的数值模拟工作。

从实际工程应用来看，这类清洁构型主要用于翼身融合布局飞行器的前期气动选型，可支撑巡航状态升阻特性测算、低速起降阶段流场分离预判、不同迎角下的压力分布规律分析等核心仿真任务，能帮助气动工程师在方案阶段快速锁定合理的机翼后掠角、机身翼身过渡段曲率等关键参数，减少后续物理样机的迭代次数。

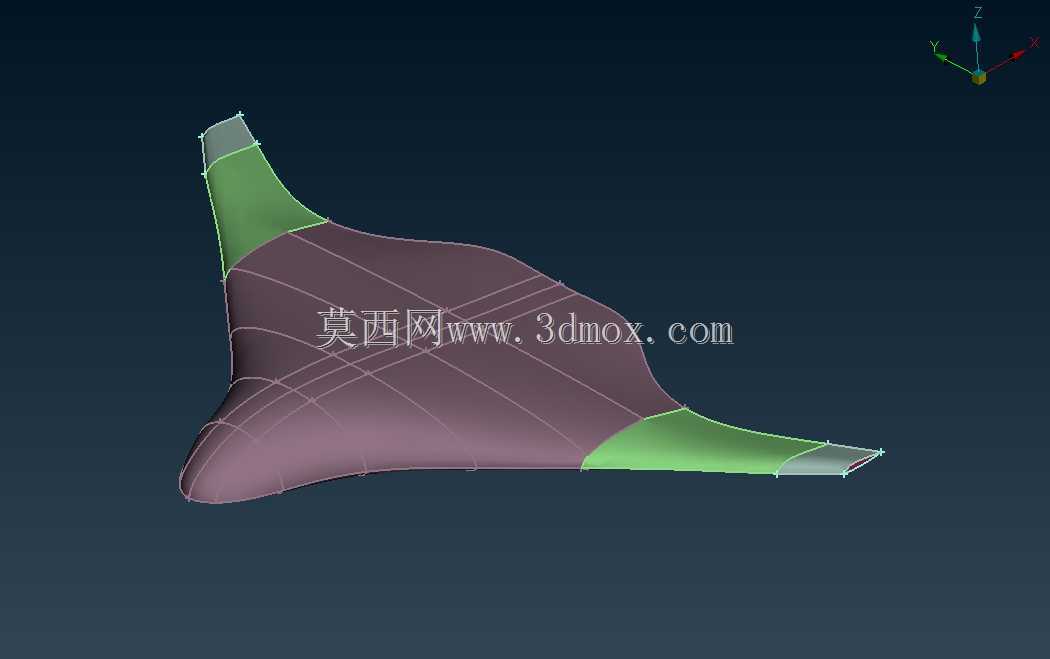

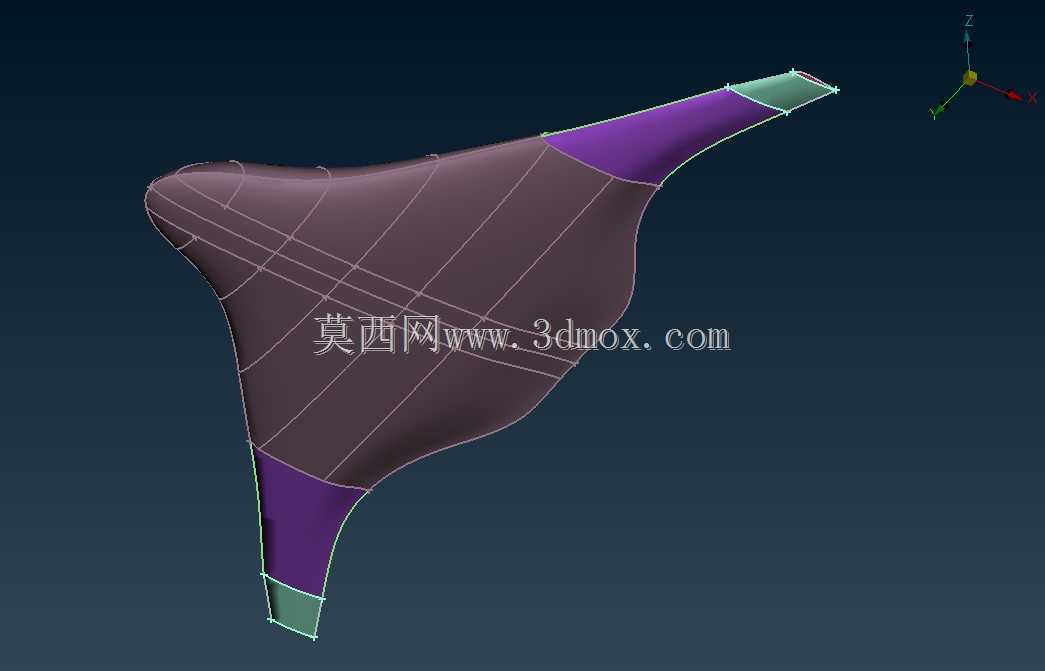

设计思路上，该构型采用第二代通用翼身融合布局逻辑，将传统圆筒形机身与机翼的生硬过渡改为平滑融合的曲面过渡，从机头到翼尖的曲面连续度达到G2级别，既保证了机身内部可预留足够的装载空间，又能大幅降低翼根处的干扰阻力。为了适配纯气动仿真的需求，模型特意移除了原构型上的小翼结构，避免小翼带来的诱导阻力变化干扰基础构型的气动特性测算，让工程师可以单独验证主翼身组合体的基础流场特性，后续也可基于该基础构型快速加装不同形式的小翼做对比仿真。

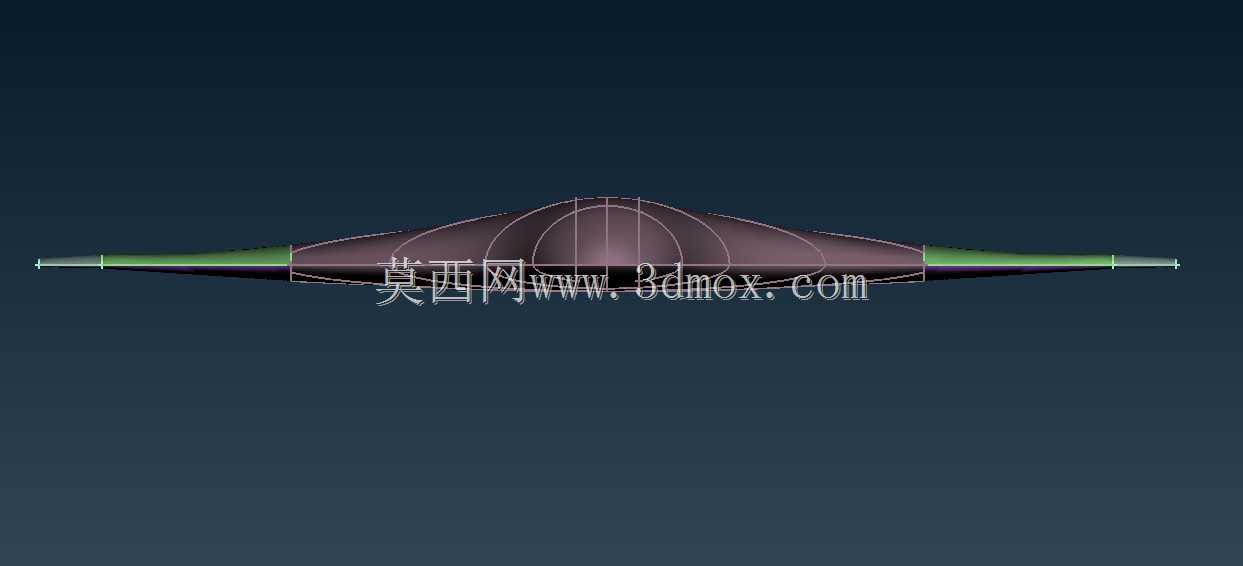

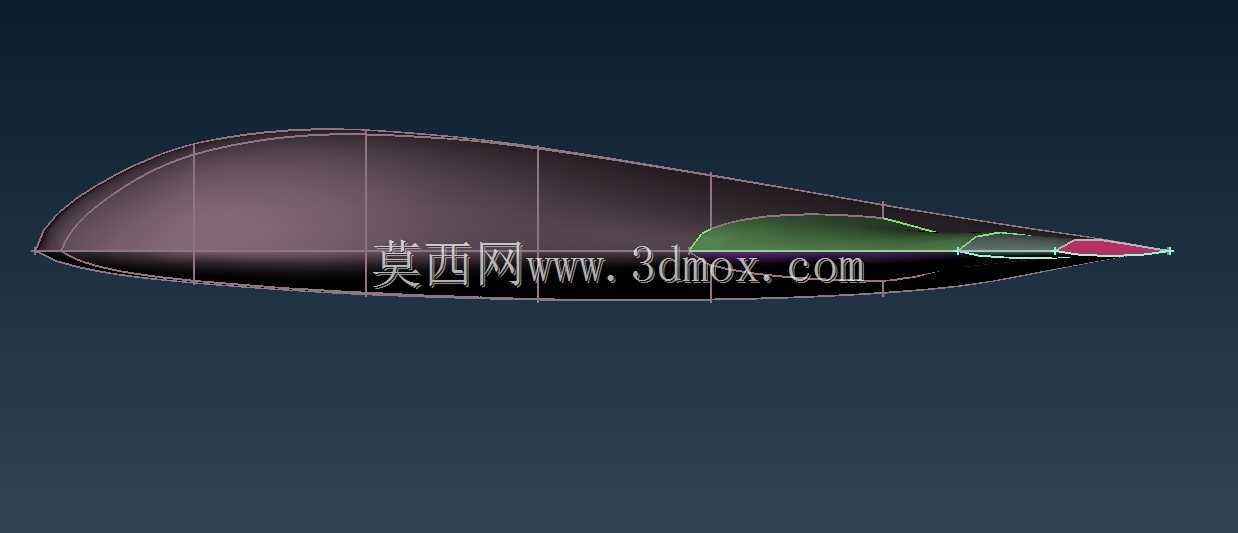

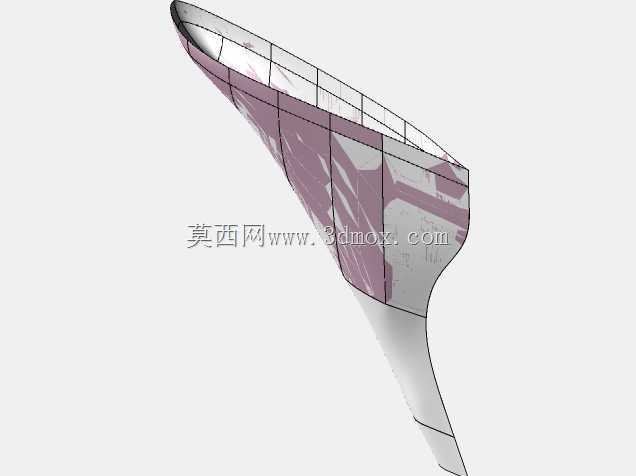

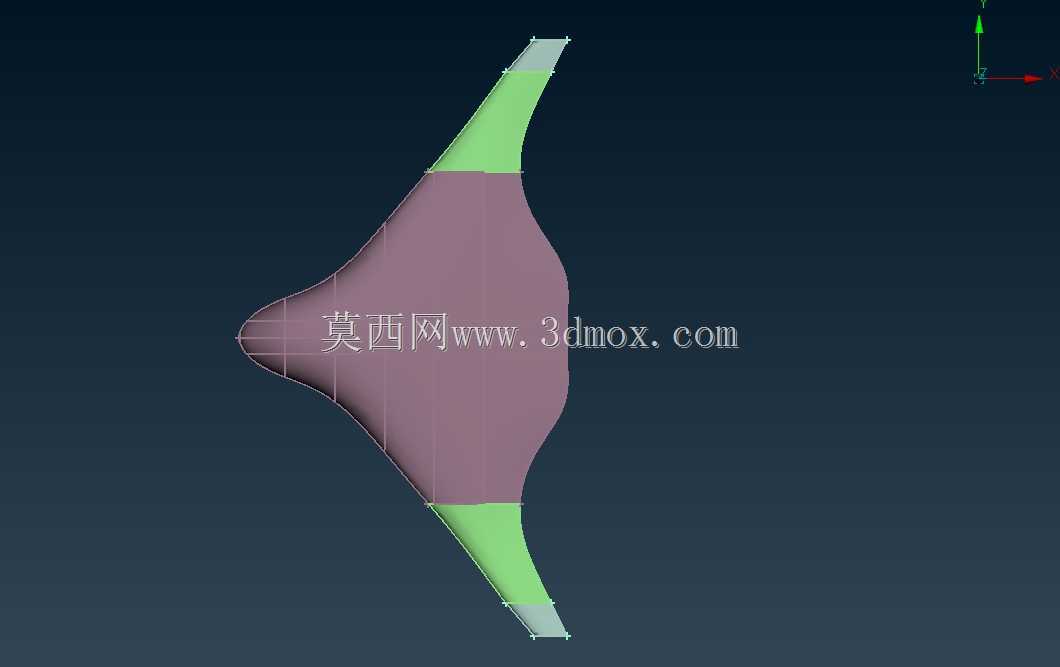

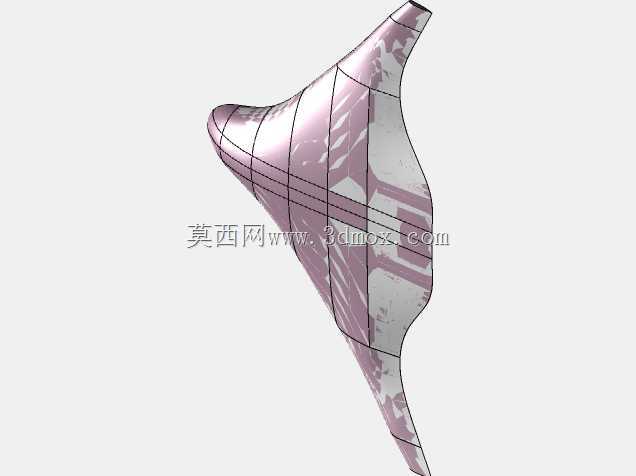

从几何边界来看，该构型的机身主体与机翼为一体化连续曲面，没有突出的天线、舱门、起落架舱等附属结构，所有曲面拼接处均做了曲率连续处理，不存在细小的倒角、缝隙、重叠面等会导致CFD网格出现负体积的几何缺陷。模型的对称面完全贴合坐标系纵轴，可直接设置对称边界条件减少一半的计算网格量，机翼前后缘的曲率半径做了统一规整，既不会因为过于尖锐导致网格加密量陡增，也不会因为过度倒圆损失翼型的气动特性，完全匹配常规亚音速巡航状态的CFD仿真计算要求。

在实际建模过程中，这类清洁构型的曲面搭建需要严格遵循气动外形的控制线逻辑，机身剖面沿航向的变化曲线、机翼的翼型分布曲线、翼身融合处的过渡引导线都要保持顺滑，避免出现局部曲率突变导致流场计算出现非物理的分离涡。该构型的几何处理完全贴合CFD仿真的前处理要求，导入主流仿真软件后无需做大量的几何修复工作，可直接进行面网格划分、边界层网格设置，能大幅缩短仿真前处理的周期，适合飞行器气动方向的设计人员做方案阶段的快速验证使用。
