带调节齿圈的圆柱螺旋弹簧减震构件

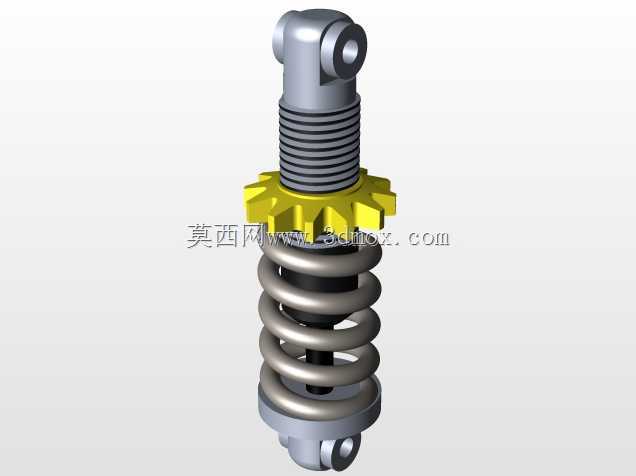

这类带调节齿圈的圆柱螺旋弹簧减震构件，常应用在两轮代步车辆、小型非道路作业机械的行走悬挂系统中，也可作为小型工业设备的隔振缓冲组件使用，核心作用是吸收路面或设备运行产生的冲击动能，衰减往复振动幅度，避免刚性冲击传递到承载主体上，提升运行平顺性与结构件疲劳寿命。从结构设计逻辑来看，构件采用上下两端铰接式安装耳座，耳座内预留铰接销轴安装孔，安装时可通过销轴与车架、摇臂构件形成转动副，适配悬挂工作过程中的角度摆动需求，避免构件承受额外的弯曲载荷，保证受力始终沿轴向传递。中间的圆柱螺旋弹簧采用等节距设计，簧丝截面为圆形，经过预压处理后装配在阻尼杆外侧，弹簧上下两端分别抵靠上安装座与下支撑座，其中上安装座集成了外齿式调节齿圈，齿圈沿圆周均匀分布矩形齿，可通过配套卡具旋转齿圈调整弹簧预压缩量，以此适配不同载荷下的减震硬度需求，满足不同载重场景的调校要求。阻尼杆部分采用同轴式布局，杆体表面做硬氧化耐磨处理，外侧设置防尘护套结构，避免泥沙、粉尘进入阻尼密封区域造成密封件磨损漏油，保证阻尼力输出的稳定性。从安装边界来看，上下铰接孔的同轴度公差控制在0.05mm以内，构件最大压缩行程需匹配悬挂跳动极限，避免弹簧压并或阻尼杆拉脱，装配时需保证调节齿圈锁止到位，防止车辆运行过程中齿圈转动导致预紧力变化。建模过程中需重点还原弹簧的螺旋升角、齿圈的齿形轮廓、铰接孔的倒角细节，同时预留阻尼杆与弹簧之间的装配间隙，还原真实装配关系，避免构件之间出现干涉问题，这类构件的阻尼特性与弹簧刚度匹配是设计核心，建模时需保证各部件的尺寸比例符合工程实际，可直接用于结构验证、装配模拟或教学演示场景。
