涵道式航空动力风扇结构设计

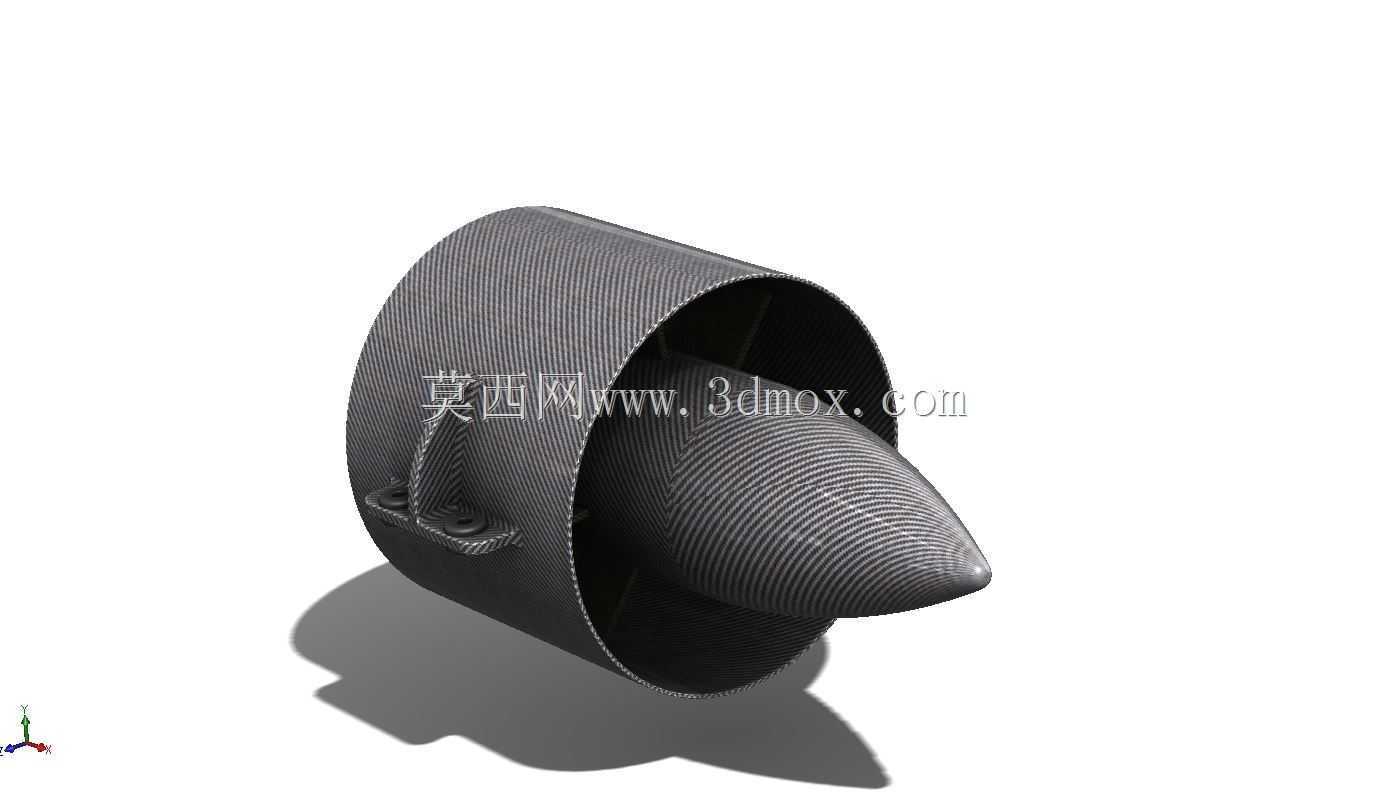

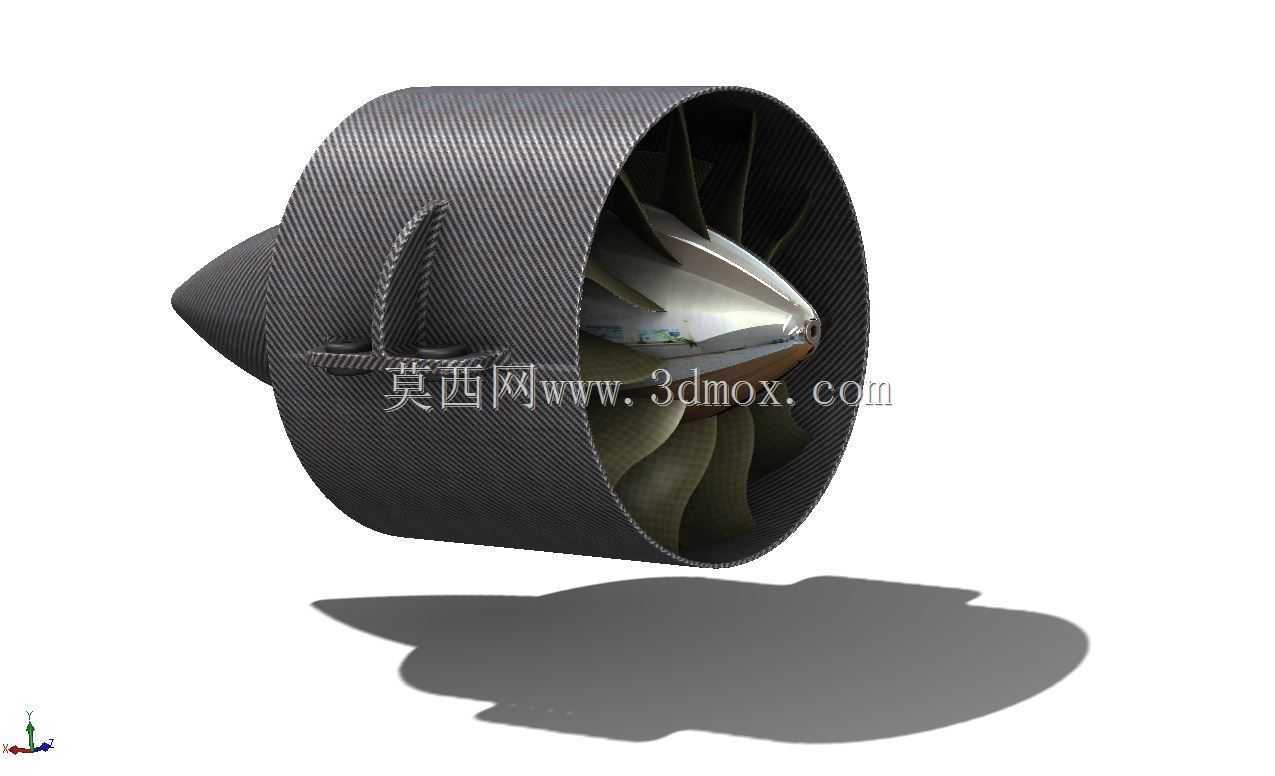

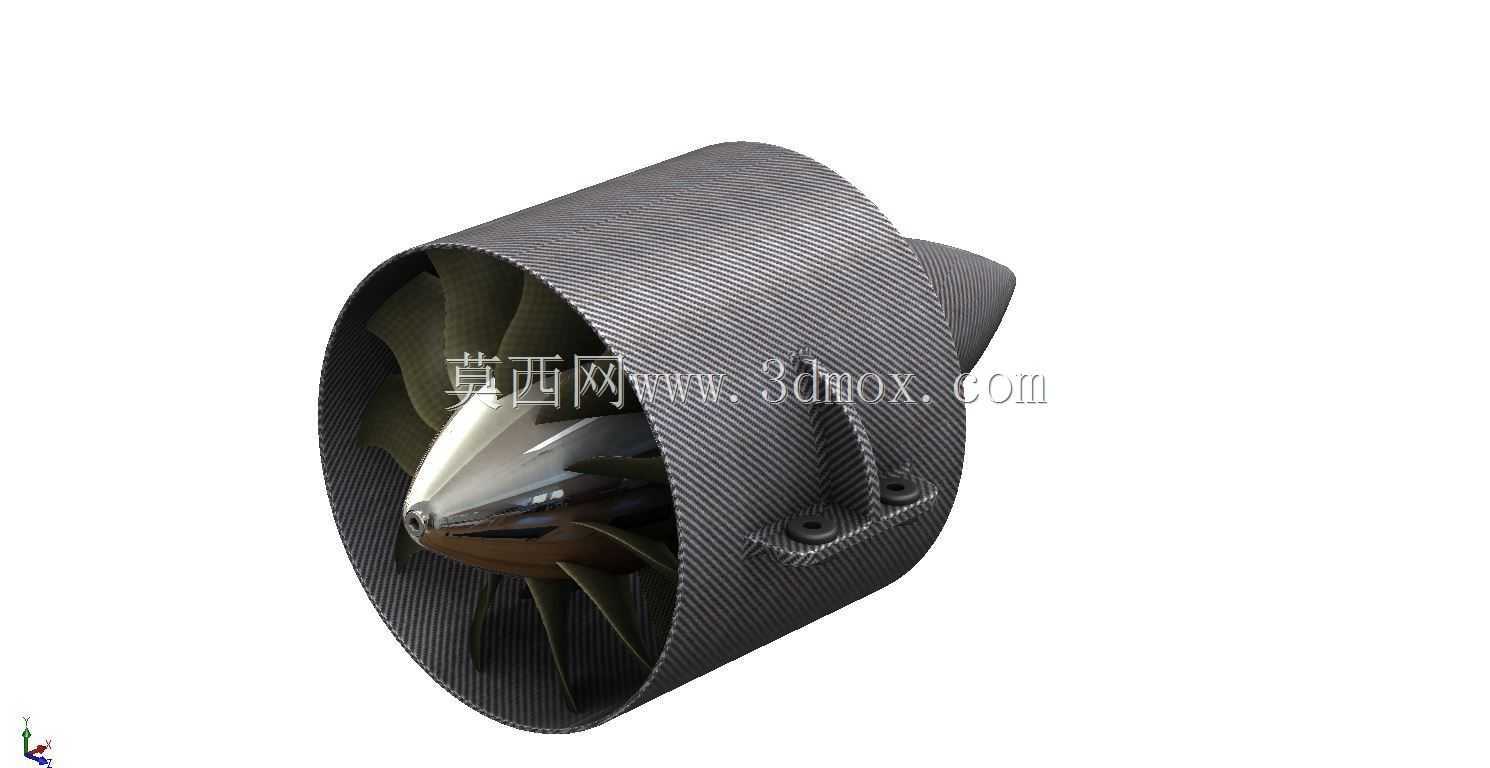

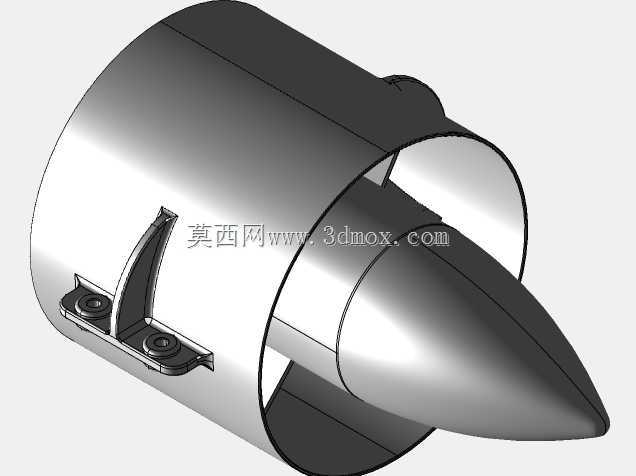

这款涵道式动力风扇主要面向小型航空飞行器动力场景，可适配航模喷气式特技机、小型垂直起降无人机、低空探测无人飞行器等装备的动力单元需求，相比外露螺旋桨，涵道结构能大幅压缩气流径向溢散损失，提升动力转化效率，同时降低桨叶外露带来的碰撞风险，适配狭窄机身内部的安装空间。从结构设计来看，整体采用圆筒形涵道外壳作为气流约束通道，外壳内壁做了顺滑的流线型过渡处理，能减少气流沿程摩擦阻力，前端进气口做了微扩口设计，可扩大进气捕获面积，降低进气畸变带来的效率损失。内部叶轮采用多叶片大扭角设计，叶片沿叶根到叶尖的扭角做了渐变处理，匹配不同半径位置的线速度差，让气流沿叶片展向获得均匀的做功能力，减少叶尖涡流损失；叶轮前端设置流线型整流头锥，头锥曲面经过气动优化，能将进气均匀导向叶轮叶片通道，避免进气在中心区域产生滞止涡。涵道尾部集成了尾锥结构，可对叶轮做功后的高速气流做整流收敛，调整气流出口方向，减少出口气流的旋流损失，进一步提升推力输出效率。安装结构上，涵道外壳侧面预留了两个带安装孔的凸台，凸台与涵道外壳做了一体化加强设计，可通过螺栓直接将整个动力单元固定在飞行器机身的安装架上，安装孔位的位置经过重心匹配设计，安装后动力输出轴线与机身轴线重合，避免产生附加偏航力矩。设计过程中重点考量了气动效率与结构强度的平衡，涵道外壳的壁厚做了均匀化处理，既保证结构刚度避免高速气流下产生共振，又尽可能控制整体重量；叶片的厚度从叶根到叶尖逐渐减薄，叶根位置做了圆角过渡，降低应力集中风险，适配高转速下的离心载荷要求。实际使用中，这类涵道风扇可通过调整电机匹配参数，适配不同推力需求的飞行器，涵道的包裹结构也能降低高速旋转桨叶的噪音水平，适合对噪音控制有要求的低空作业场景，同时紧凑的圆筒外形便于在机身内部做集成布置，不需要额外设计复杂的桨叶防护结构，能简化飞行器整体的结构设计流程。
