寰椎托槽非传统支架骨架结构

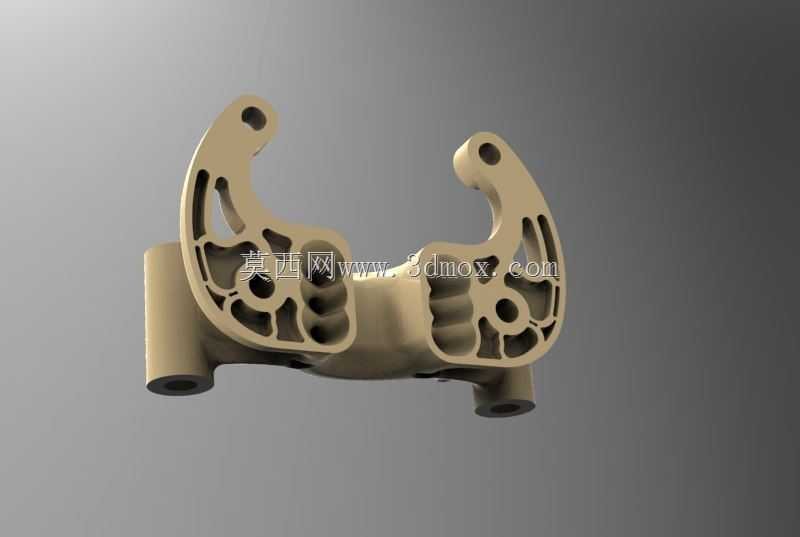

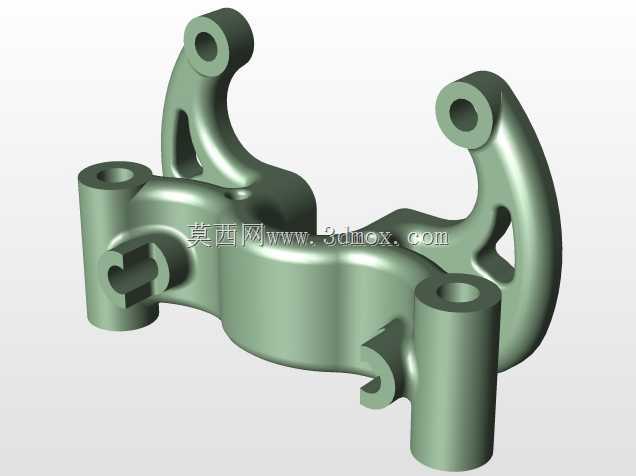

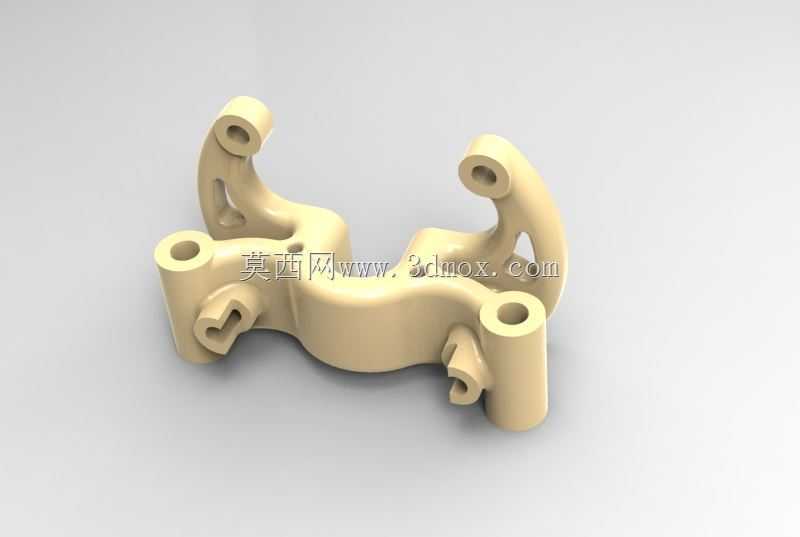

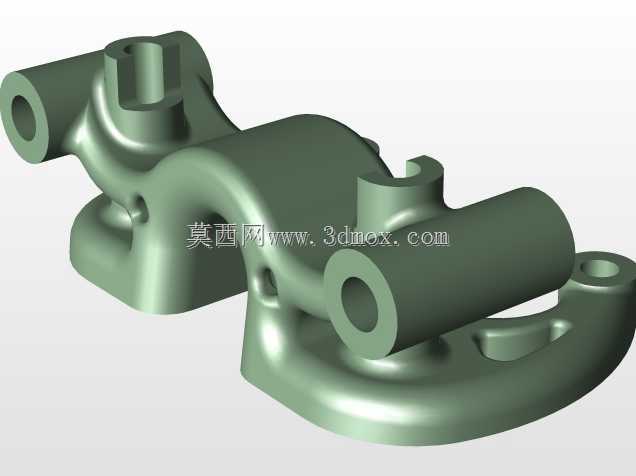

该构件属于航天火箭系统配套的承力安装类骨架零件，主要用于箭上印刷类配套组件的支撑固定，在箭体飞行过程中承担对应组件的载荷传递与位置约束功能，避免配套组件在振动、过载工况下出现位移松脱问题。从结构设计来看，整体采用一体化成型的异形托架构型，四个带通孔的柱状安装座分布在构件四角，安装孔的同轴度、端面平面度均按照航天级安装精度要求设定，可通过标准紧固件完成与箭体安装基面的刚性连接，安装时需保证四个安装座的贴合面间隙不超过0.02mm，避免局部应力集中。构件中部的弧形过渡梁采用等强度设计思路，在保证整体抗弯、抗扭刚度的前提下，通过局部镂空的减重结构去除非承力区域的冗余材料，将整体重量控制在0.099磅，适配箭上结构的轻量化设计要求。两侧延伸的带孔支耳用于配套印刷组件的侧向定位，支耳上的异形卡槽可与组件上的定位凸台快速卡合，减少装配时的调整工作量，同时可承受飞行过程中的侧向剪切载荷。外形轮廓的最大包络尺寸为2.057英寸，设计时已提前预留与周边管路、线缆的安装间隙，不会出现装配干涉问题。整个构件的壁厚过渡均匀，所有棱边均做了圆角处理，避免应力集中导致的疲劳失效，表面无尖锐凸起，不会在装配过程中划伤操作人员或周边线缆保护层。从实际应用场景出发，该骨架需要承受箭体起飞阶段的强振动、飞行过程中的轴向与径向过载，因此结构的刚度匹配经过多轮仿真校核，各安装点的固有频率避开了箭体的主振动频段，不会在飞行过程中发生共振问题。设计时充分考虑了加工工艺性，整体构型适配精密铸造后少量机加工的工艺路线，安装孔与定位卡槽的精度可通过一次装夹加工完成，减少加工工序的累计误差，保证批量生产时的尺寸一致性。
