中世纪脚踏式履带起重作业装置

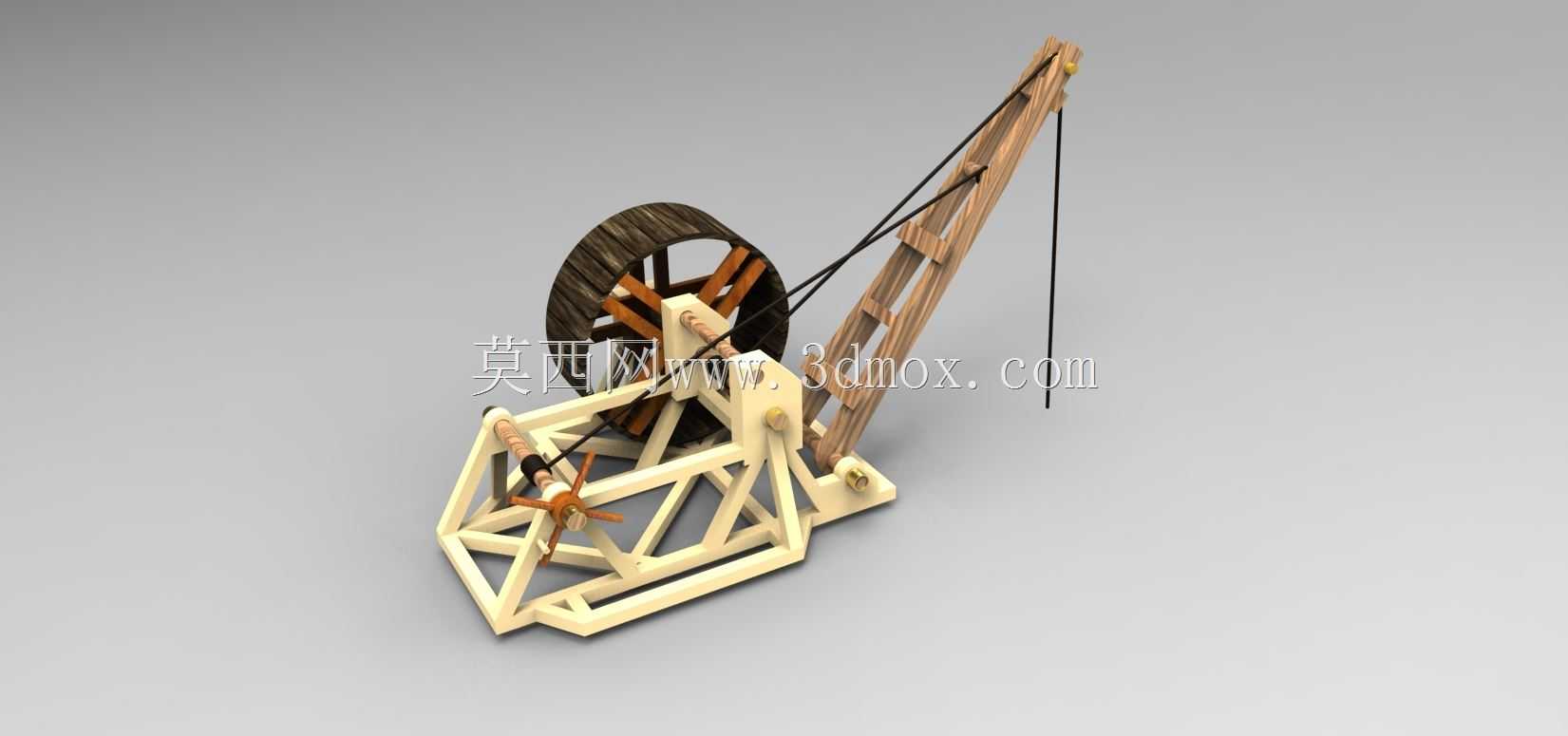

　　这类人力驱动的起重装置，主要适配古代中小型建筑施工场景，在没有外部动力输入的作业环境下，可完成石材、木质构件等中小型建材的垂直吊装与短距离移位作业，尤其适合场地狭窄、大型畜力或水力起重设备无法进场的城塞修缮、民居搭建、小型宗教建筑施工场景。装置整体采用框架式承载结构，主体支撑桁架采用榫卯拼接的木质杆件搭建，底部框架做了加宽处理，配合分散式的接地支撑结构，可在不平整的泥地、石质作业面保持稳定，作业时无需额外浇筑固定基础，仅需在底架对应位置压载重物即可抵消吊装时的倾覆力矩，单台装置的作业覆盖半径可根据臂架仰角调整，适配3到6米高度范围内的吊装需求，额定承载载荷适配单人踏轮输出的动力上限，可完成200公斤以内物料的提升作业。

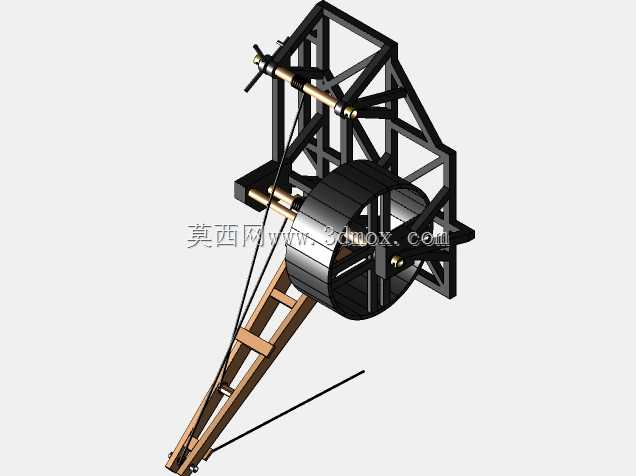

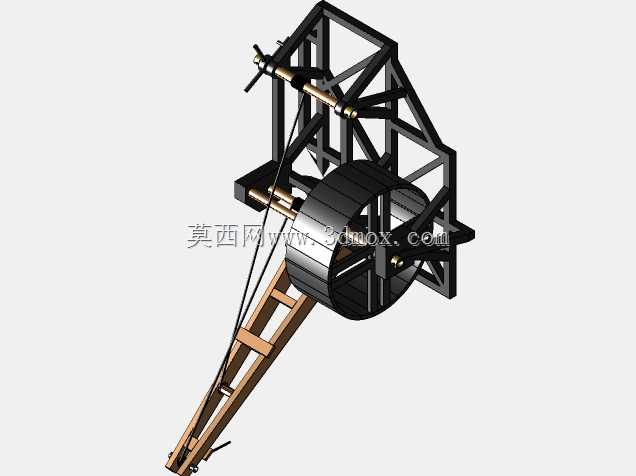

　　驱动部分采用大直径踏轮结构，作业人员在踏轮内部行走，通过自重带动踏轮旋转，扭矩经木质齿轮副传递到卷筒，卷筒缠绕纤维绳索实现吊钩的升降，臂架采用斜向支撑的桁架式木构，顶端设置导向滑轮改变绳索走向，臂架与底架之间采用铰接连接，可根据作业需求调整臂架仰角，调整到位后通过木质插销锁定支撑位置，避免作业过程中臂架移位。从设计逻辑来看，该装置优先考虑无动力场景下的作业可用性，所有结构件均可采用施工现场易得的木材、纤维绳索、木质销钉加工制作，无需复杂的金属锻造件，拆解后可通过人力搬运转场，非常适合分散式的小型施工作业。踏轮的直径设计匹配成年人正常行走的步幅，作业人员在轮内行走时无需刻意调整步频，即可稳定输出扭矩，齿轮副采用大传动比设计，

　　降低作业人员的出力负荷，即使持续作业也不易产生过度疲劳。绳索卷筒设置了简易的棘轮止逆结构，可在作业人员停止行走时自动锁止卷筒，避免吊物下坠引发安全事故，该结构无需额外操作，仅依靠棘爪与棘轮的啮合即可实现自动锁止，解锁时只需扳动棘爪拨杆即可实现吊物的可控下降。底架的履带式支撑结构并非现代意义上的行走履带，而是加宽的条状接地梁，可增大装置与地面的接触面积，降低接地比压，在松软的泥土地面作业时不会出现沉陷问题，同时底架前端设置了可拆卸的牵引构件，短距离转场时可通过人力拖拽移动，无需完全拆解。臂架的杆件采用分段拼接设计，单根杆件长度不超过2米，拆解后可捆扎搬运，适合在山地、街巷等狭窄通道内转运，组装时仅需木槌即可完成榫卯拼接，

　　无需复杂的辅助工具。从结构受力角度来看，底架的三角形桁架布局可将吊装时的载荷均匀分散到各个接地支撑点，臂架的斜向支撑可将吊重的竖直载荷转化为沿臂架杆件的轴向压力，充分发挥木质材料抗压性能好的特性，绳索的拉力通过顶端滑轮直接传递到卷筒，避免臂架承受额外的弯曲载荷。这类装置虽然动力来源原始，但结构逻辑完全符合起重设备的力学设计原则，在无动力时代是非常实用的中小型作业装备，其模块化的设计思路、易加工易转场的特性，即使在现代应急救援、无动力野外作业场景下也有一定的参考价值，尤其是在动力设备无法抵达的偏远区域，这类简易起重装置的结构设计可提供低成本的作业解决方案。建模过程中需重点还原各铰接点的运动间隙，保证踏轮旋转、臂架俯仰、绳索收放的运动逻辑符合实际作业状态，木质构件的拼接节点需还原榫卯结构的配合关系，避免出现结构干涉问题，绳索的走向需严格按照滑轮导向路径布置，保证运动过程中绳索不会与臂架构件产生摩擦干涉。
