机械传动用摇臂铰接组件结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:227988
  • 机械传动用摇臂铰接组件结构设计
  • 机械传动用摇臂铰接组件结构设计
  • 机械传动用摇臂铰接组件结构设计
  • 机械传动用摇臂铰接组件结构设计
  • 机械传动用摇臂铰接组件结构设计
  • 机械传动用摇臂铰接组件结构设计
  • 机械传动用摇臂铰接组件结构设计
  • 机械传动用摇臂铰接组件结构设计
  • 机械传动用摇臂铰接组件结构设计
  • 机械传动用摇臂铰接组件结构设计
  • 机械传动用摇臂铰接组件结构设计
  • 机械传动用摇臂铰接组件结构设计

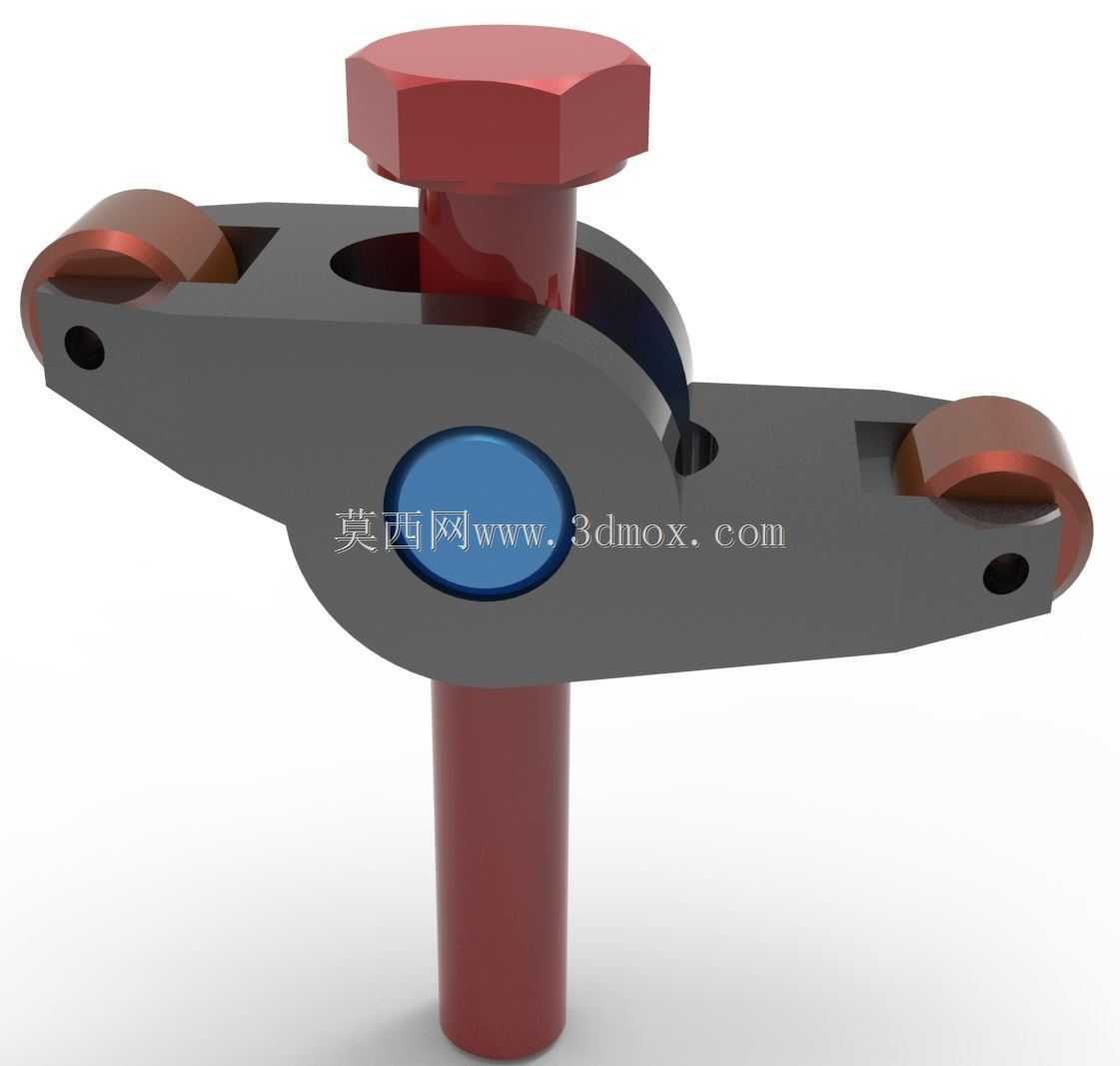

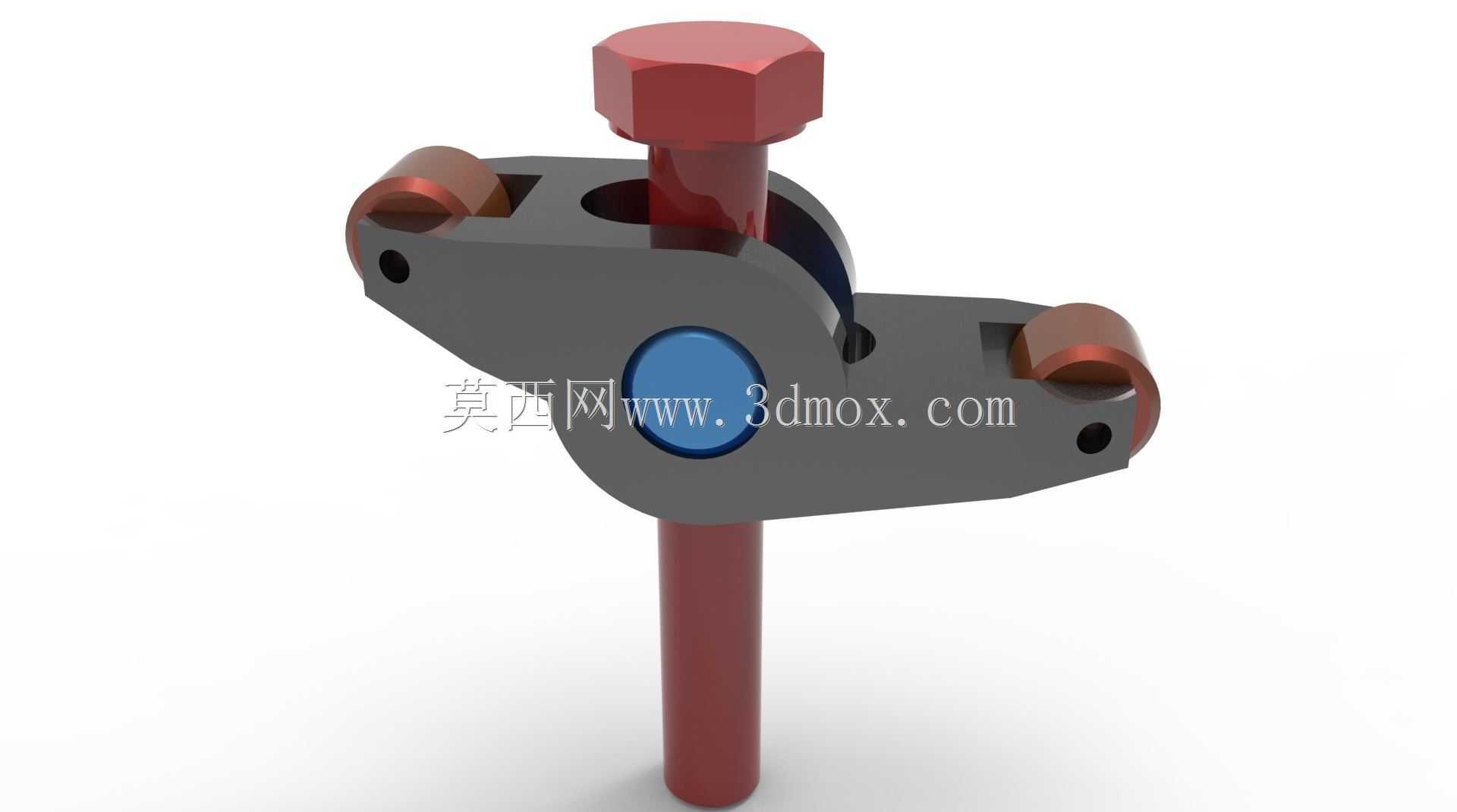

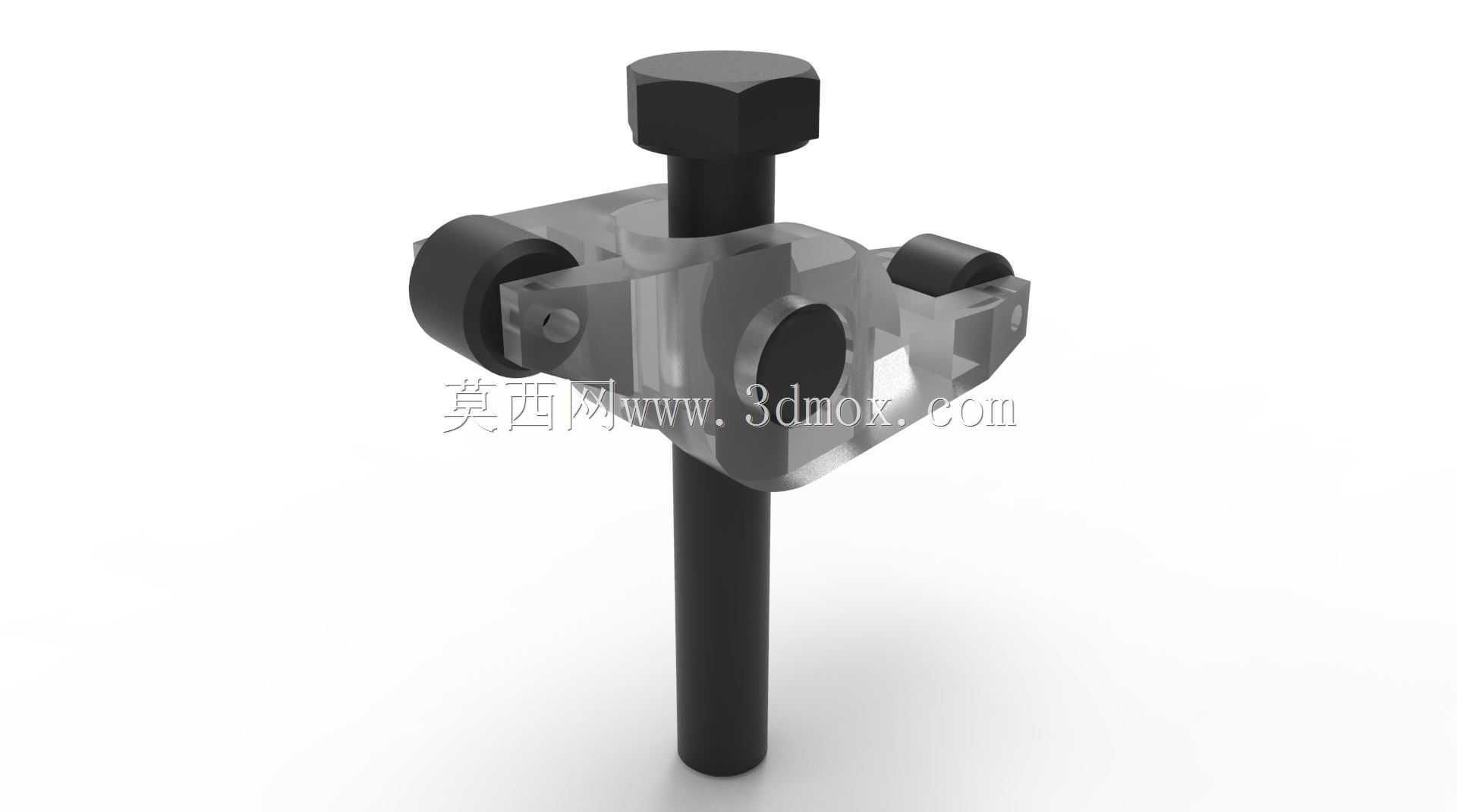

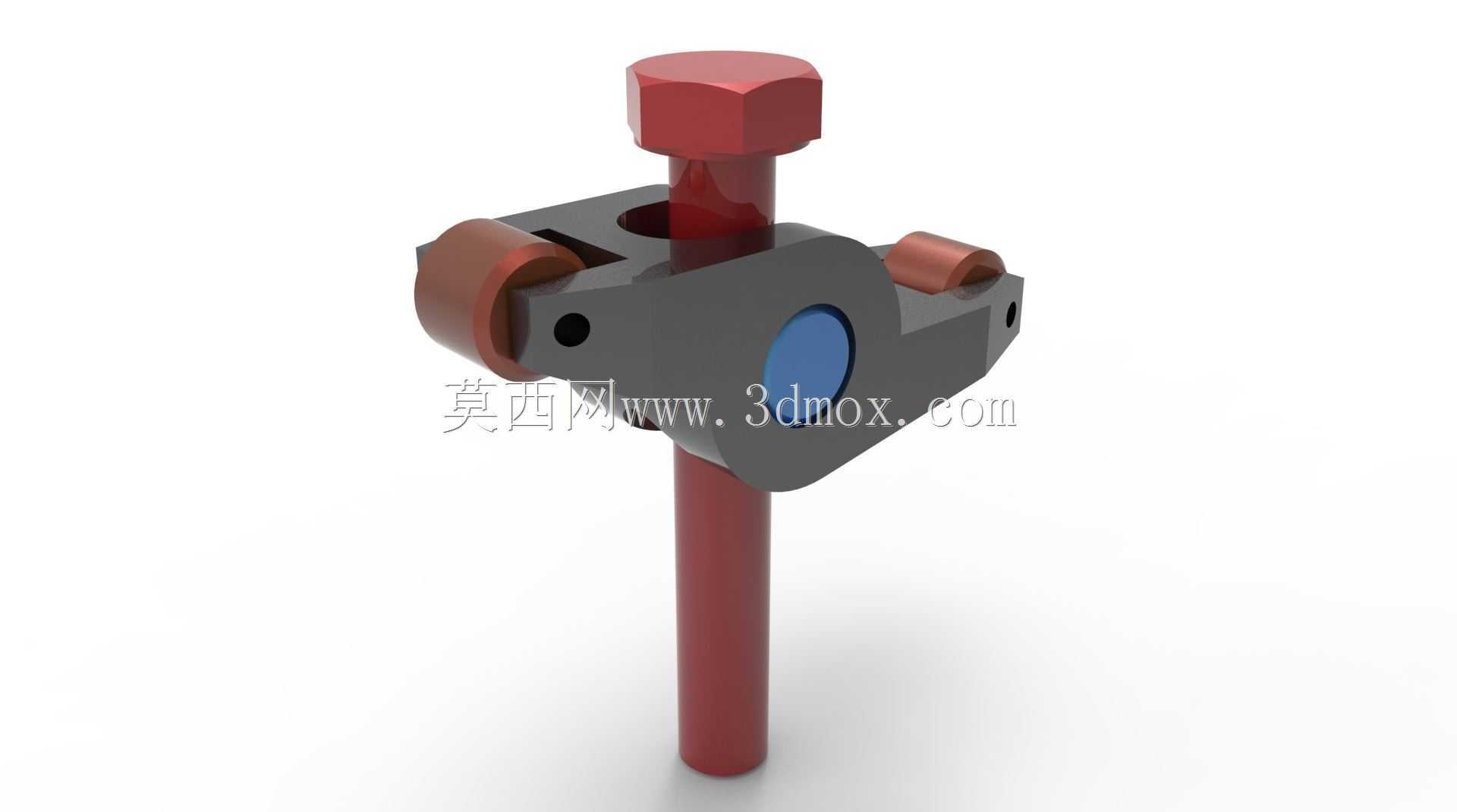

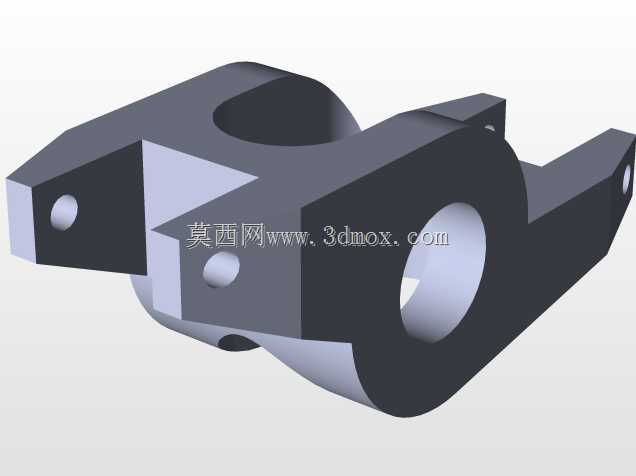

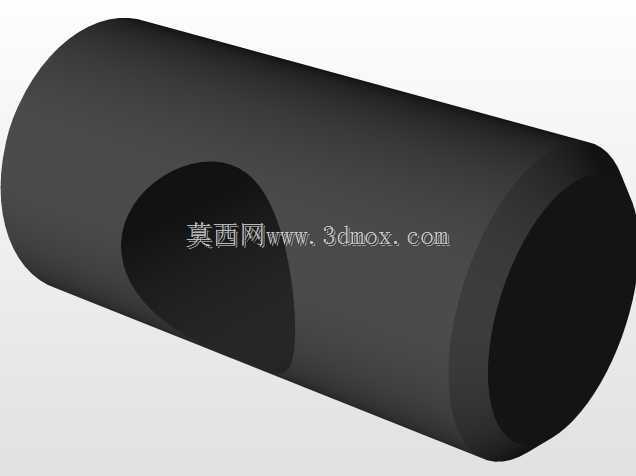

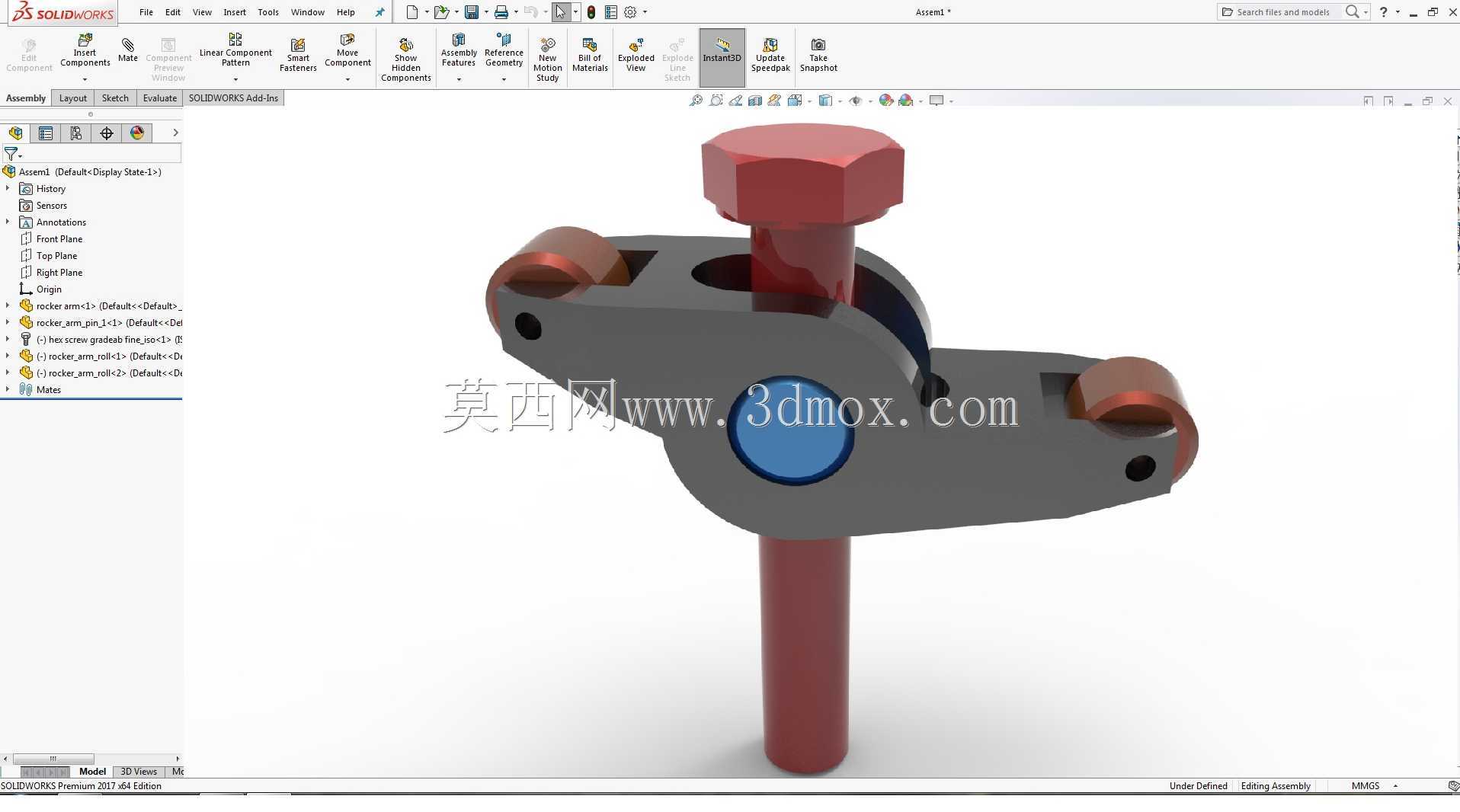

这类摇臂铰接组件多应用在中小载荷的间歇传动工位,常见于轻工自动化生产线的工件拨送、夹具联动锁止、小型工装的角度切换机构中,核心作用是把输入端的直线往复位移转化为摆角输出,或是作为中间铰接件传递两个运动副之间的摆动力矩,相比一体式摆杆,分体铰接的结构能抵消部分安装同轴度误差,降低运动卡滞概率。从结构细节来看,主体摇臂采用对称式镂空减重设计,中部的铰接孔内嵌耐磨衬套,直接与固定销轴配合形成回转副,两端的滚轮结构是与被驱动件接触的工作面,滚轮通过小销轴铆接在摇臂端部,能把滑动摩擦转化为滚动摩擦,减少长期往复运动的接触面磨损,贯穿摇臂中部的带肩螺栓是预紧调节件,通过调整螺栓的旋入深度,可以改变摇臂与安装基座之间的阻尼间隙,适配不同载荷下的摆动间隙要求,避免高速摆动时出现窜动异响。设计这类零件时,首先要确认安装边界:中部铰接孔的中心距是核心安装尺寸,直接决定摆臂的输出行程,两端滚轮的外圆直径要匹配被驱动件的接触槽宽度,预留0.2-0.5mm的侧向间隙避免运动干涉,带肩螺栓的光杆段长度要略大于摇臂主体厚度,保证预紧时不会压死回转副,同时螺栓头部的六角尺寸要适配常规扳手的操作空间,预留足够的拧紧作业空间。建模过程中要注意各配合面的公差设定:铰接孔与衬套采用H7/p6的过盈配合,衬套内孔与固定销轴采用H8/f7的间隙配合,滚轮内孔与端部小销轴采用H9/f8的间隙配合,保证转动灵活无旷量,摇臂主体的棱边全部做R0.5-R1的倒角处理,既去除加工毛刺,也避免应力集中导致的交变载荷下断裂。实际选型应用时,要根据传递的扭矩大小确认摇臂的截面厚度,载荷较大的工况下可以把主体材质从普通碳钢更换为合金钢,表面做发黑处理提升防锈能力,滚轮可以更换为聚氨酯包覆材质,降低接触噪音同时减少对被接触工件的表面划伤,这类组件的安装基座需要预留对应的销轴固定孔与螺栓避让槽,安装时要先调整中部螺栓的预紧力,手动摆动摇臂确认无卡滞、无轴向窜动后再锁紧固定螺母,日常维护时只需要定期在铰接位置加注润滑脂,就能保证长期稳定运行,不需要频繁拆解更换零件。
