R27空空导弹结构三维数模设计

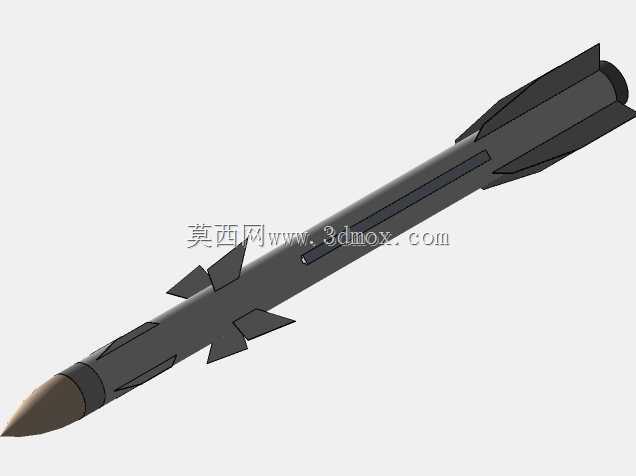

该模型还原R27型空空导弹的完整弹体结构，建模过程中优先匹配机载武器的实际挂载边界，弹体整体采用细长旋成体构型，头部为渐缩式卵形整流罩，可在高速飞行状态下降低激波阻力，适配战机高速突防时的发射工况。弹身中段设置四片切尖三角翼形的主弹翼，沿弹体周向90度均匀分布，主弹翼后缘与弹身尾部的四片全动式尾舵呈X-X式布局，这种气动构型可在导弹大迎角机动时提供足够的法向升力，同时保证尾舵的操纵效率不会因为弹翼的气流遮挡出现大幅衰减，适配中距拦截过程中的大过载机动需求。从结构设计逻辑来看，建模时将弹体划分为导引头舱、战斗部舱、动力舱、舵机舱四个独立的分段结构，各分段之间通过环形连接法兰实现定位，既还原了实弹的模块化装配逻辑，也方便后续结构拆解时的干涉检查。弹体表面的纵向走线槽采用凹陷式结构设计，既还原了实弹的线缆敷设路径，也避免了外凸结构对气动外形的破坏；尾翼与舵面的转轴位置严格匹配实弹的操纵力矩平衡点，舵面偏转角度范围按照实际操纵行程做了限位约束，可直接用于后续的气动仿真或机构运动演示。在安装边界的匹配上，弹体上部的挂载凸耳位置按照标准机载挂架的接口尺寸设置，凸耳的间距、突出高度均匹配现役战机的通用挂装接口，可直接适配机翼下挂点、机身半埋式挂点的装配校核需求，无需额外调整安装基准。弹体尾部的发动机喷口采用收敛段构型，还原了固体火箭发动机喷管的基本外形特征，喷口边缘的防热层结构做了等比例简化，既保证外形辨识度，也避免了过于细碎的特征导致建模特征树冗余。针对结构设计从业者的使用需求，模型各部件的拔模角度、壁厚均按照机载武器的实际工艺要求做了匹配，弹体蒙皮的等厚设置可直接用于后续的轻量化分析，弹翼与弹身的连接位置做了圆角过渡处理，还原实弹的结构加强设计，避免应力集中问题。整个建模过程未做过度的细节简化，也未添加无实际工程意义的装饰特征，所有外形特征均服务于结构认知、装配校核、气动演示等实际工程场景，可作为航空武器结构教学、机载挂装匹配设计、虚拟仿真场景搭建的基础数模使用。
