搭载作业机械臂的多用途空中作业无人机

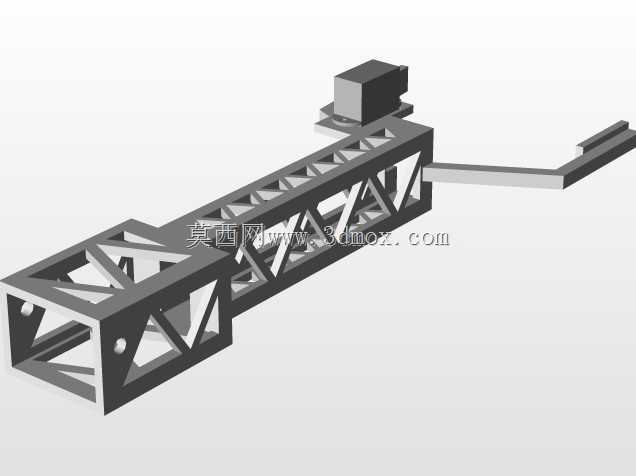

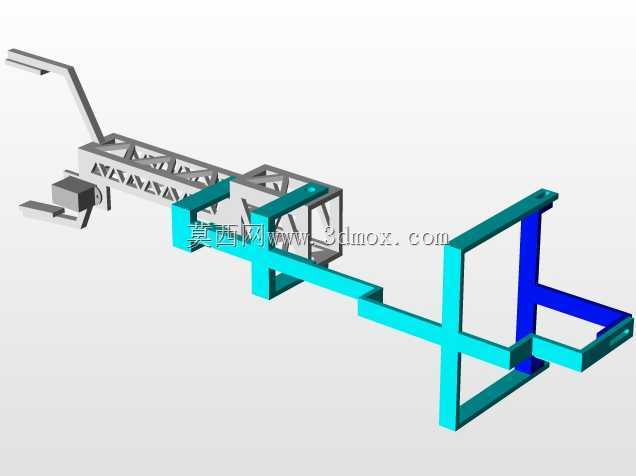

这款带机载作业臂的空中作业平台，核心瞄准狭小空间内的轻载拾取、定点投放类作业场景，比如高空管线巡检时的小型故障件取样、灾害现场狭窄区域的物资递送、工业厂区高处设备的轻量辅助操作，弥补地面作业设备无法抵达垂直高空、狭窄缝隙区域的作业空白。设计阶段首先锚定空中作业的核心约束——整机自重与载荷平衡，机械臂部分采用镂空骨架式结构，在保证关节连接刚度的前提下尽可能削减非受力区域的材料余量，避免臂体自重过大导致无人机飞行姿态控制裕度不足，臂体末端配置可适配小型夹爪的标准安装接口，可根据作业需求更换平口夹、磁吸头等不同执行端，适配不同材质、形状的被操作对象。整机布局上，机械臂收纳状态下完全处于无人机旋翼产生的下洗气流影响区之外，避免臂体结构干扰飞行气动稳定性，作业展开时臂体活动范围覆盖无人机正前方与正下方120度扇形区域，作业半径控制在不影响整机重心偏移阈值的范围内，防止臂体伸展过度导致飞控系统无法及时修正姿态。机械臂的关节驱动选用微型大扭矩减速组件，每个关节都设置有限位硬挡块与位置反馈单元，避免臂体运动超程碰撞无人机本体结构，臂体与无人机机身的连接部位采用快拆式安装座，日常维护时可快速拆卸臂体组件，切换为普通巡检无人机使用状态。从安装边界来看，臂体完全展开时的最大外伸尺寸不会超出无人机旋翼的外围投影范围，防止作业过程中臂体意外触碰周边障碍物损坏旋翼，机身内部预留了臂体驱动单元的独立供电回路，与飞控系统供电回路物理隔离，避免臂体作业时的电流波动干扰飞行控制系统的稳定运行。设计过程中针对臂体不同伸展姿态下的整机重心变化做了多轮仿真验证，将臂体全行程运动时的重心偏移量控制在飞控系统可自动修正的阈值内，保证作业过程中飞行姿态平稳，不会出现突发的姿态失稳风险。末端执行器的夹持力设置了多档可调区间，可根据被夹持物件的重量、材质调整输出力矩，避免夹损易碎物件或者夹持力不足导致物件脱落。
