齿轮传动式动力输出机构结构设计

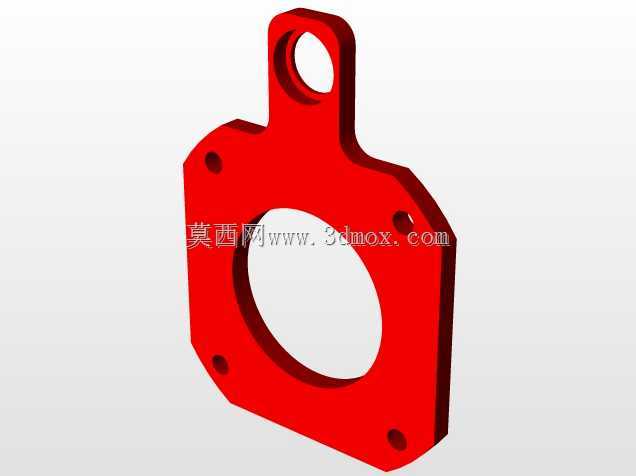

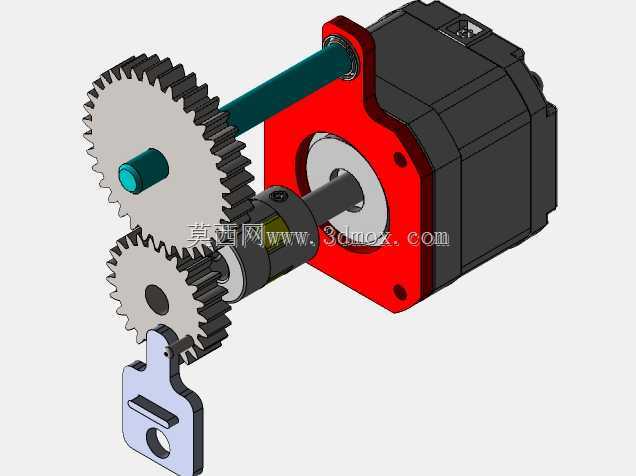

这套齿轮传动动力输出结构，常应用于小型教学演示台架、轻载动力传输工位的动力换向与转速匹配场景，核心作用是将原动机的旋转动力通过齿轮啮合完成转速调整、扭矩传递后，输出至末端执行部件。从结构布局来看，整套机构采用平行轴齿轮啮合方案，主动齿轮与动力输入轴同轴安装，通过两级齿轮啮合完成动力传递，输入轴端配套的安装基座采用分体式锁紧结构，可适配不同直径的输入轴对接需求，基座上的定位销孔预留了标准安装孔位，能直接固定在标准铝型材工作台架上，无需额外加工转接板。

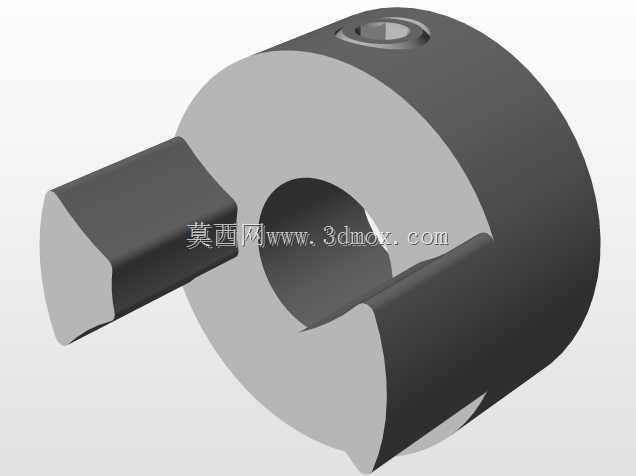

设计过程中优先考虑了啮合侧隙的可调性，中间传动轴的支撑座预留了0.5mm的偏心调节余量，装配时可通过调整支撑座的固定位置，控制齿轮啮合的侧隙在0.1-0.2mm区间，既避免齿轮卡滞，又能减少传动回程误差。输出轴端采用光轴对接设计，轴端做了倒角处理，方便外接联轴器、带轮等传动部件，轴系的支撑采用滑动轴承与滚动轴承组合的形式，靠近齿轮啮合端采用深沟球轴承承受径向载荷，输出端采用含油滑动轴承降低长轴的挠度变形。

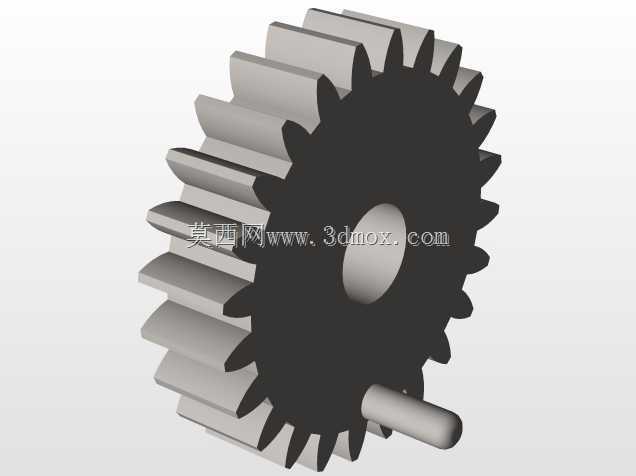

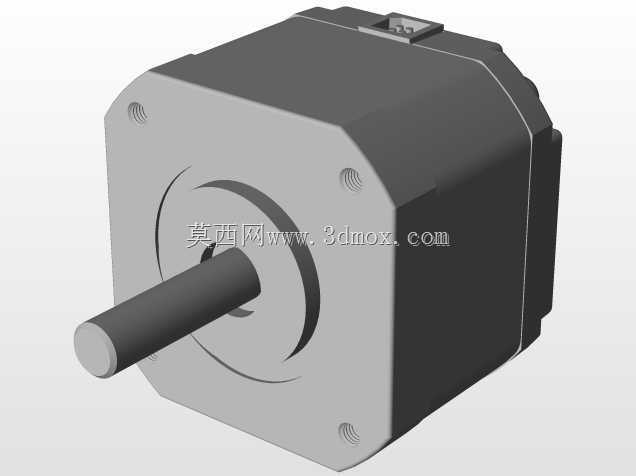

从安装边界来看，整套机构的横向安装尺寸控制在180mm范围内，纵向高度不超过120mm，基座底部的安装孔距为120mm，适配常规小型实验台的安装孔位布局。齿轮参数选择上，主动轮齿数24，中间过渡轮齿数36，输出端啮合齿轮齿数18，可实现1.33倍的转速提升，匹配小功率动力源的输出特性，适合轻载、连续运转的演示或轻作业场景。

结构细节上，所有传动齿轮的端面都做了去毛刺处理，齿顶圆倒角0.5mm，避免装配过程中划伤操作人员，输入轴与输出轴的轴端都预留了卡簧槽，可通过轴用卡簧限制轴系的轴向窜动，窜动量控制在0.1mm以内。外壳部分采用半包围式设计，既可以观察齿轮啮合状态，又能避免异物卷入传动区域，兼顾教学演示的可视性与实际使用的安全性。这套结构的设计逻辑偏向轻量化、易拆装，所有紧固件都采用标准内六角螺丝，方便拆解后观察内部传动关系，也便于更换不同齿数的齿轮来调整传动比，适配不同的动力输出需求。
