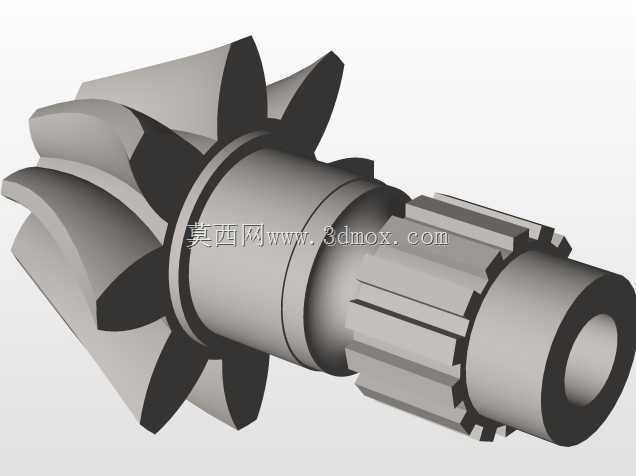

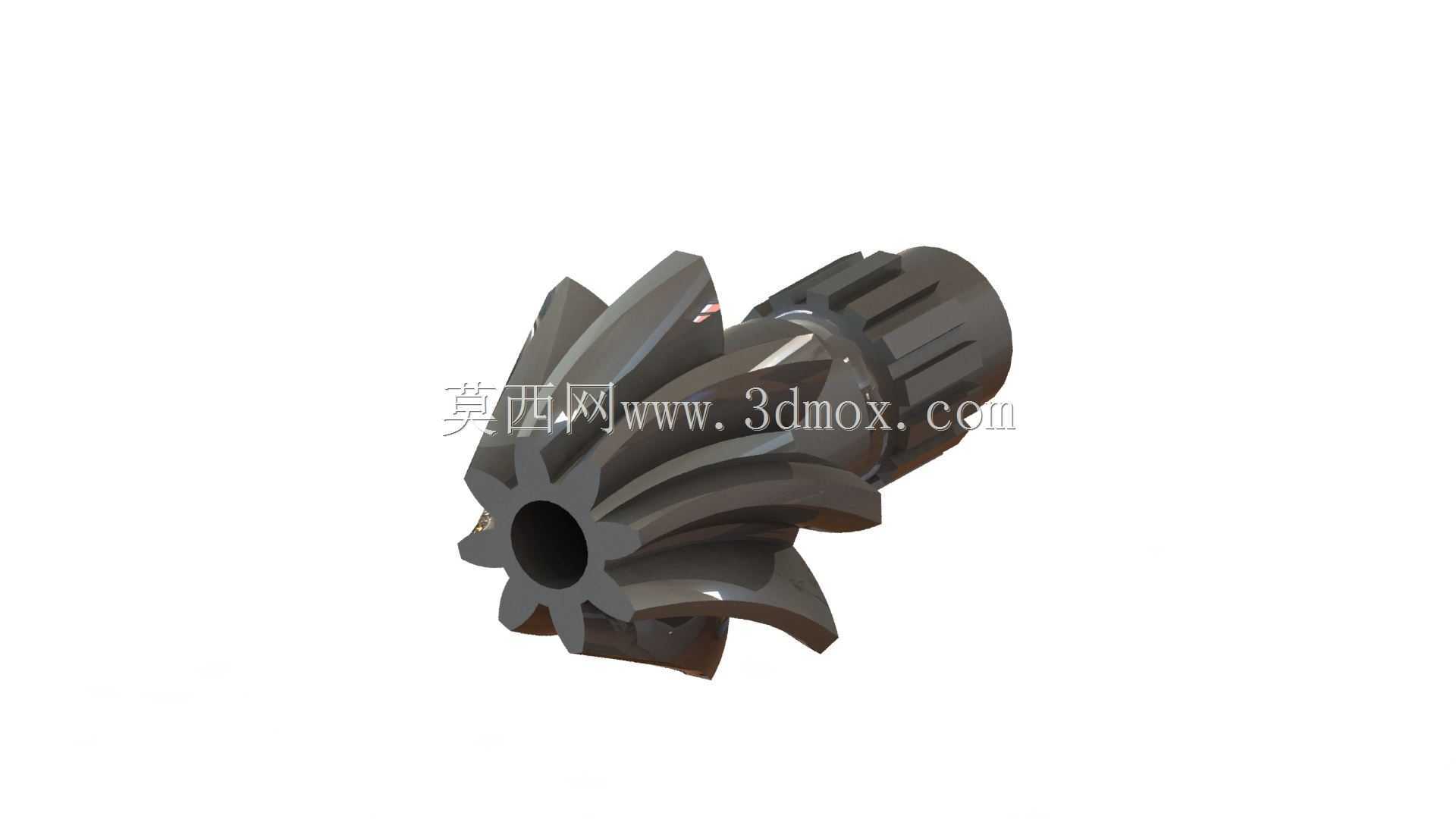

带花键连接段螺旋锥齿轮结构

项目分类:3D模型 发布时间:2021-08-09 ID:228012
  • 带花键连接段螺旋锥齿轮结构
  • 带花键连接段螺旋锥齿轮结构

这款螺旋锥齿轮的设计,核心是适配相交轴间的动力换向传输场景,在差速器、机床主轴进给箱、小型农机传动箱这类需要轴线呈90度交错传递扭矩的工况中十分常见。从结构上看,齿部采用螺旋齿形设计,相比直齿锥齿轮,啮合过程中轮齿是逐步进入接触再逐步脱离的,重合度更高,传动时的冲击、振动与运行噪音都能得到有效控制,适合中高速、中等载荷的连续传动场景。齿轮一端的齿部做了等螺旋角修形,齿向方向的螺旋角保持一致,能保证啮合过程中齿面接触应力分布均匀,避免局部应力集中导致的齿面点蚀、崩齿问题,齿根处做了圆弧过渡处理,可降低应力集中系数,提升轮齿的弯曲疲劳强度,应对频繁正反转的工况时也能保持足够的结构强度。另一端设计了外花键连接段,花键齿采用矩形齿廓,和配套的花键套配合时,能实现更大的接触承载面积,相比单键连接,花键结构的对中性更好,传动过程中不会出现键侧间隙导致的传动滞后,也能承受更大的交变扭矩,适合需要频繁启停、换向的传动链路。安装边界上,齿轮中心设置了通孔,可穿过定位芯轴完成轴向定位,芯轴配合段的孔径公差需按H7级精度控制,保证装配后齿轮的径向跳动量控制在允许范围内,避免啮合时出现偏载。花键段的外径、齿厚都做了公差约束,装配时和配合件的侧隙控制在0.02-0.05mm区间,既保证装配顺畅,又能避免传动过程中出现冲击异响。齿部的安装距是这类零件的核心尺寸,装配时需严格保证节锥顶点与配对齿轮的节锥顶点重合,否则会出现齿面接触区偏移,轻则加剧齿面磨损,重则导致轮齿断裂。建模过程中,齿形的生成是核心难点,需要先确定节锥角、齿顶高系数、螺旋角、压力角等基础参数,通过渐开线方程生成齿廓曲线,再沿螺旋线扫描切除生成单个轮齿,最后阵列得到完整齿形,过程中需要反复校验齿面的啮合干涉情况,保证配对齿轮转动时无卡滞、接触区符合设计要求。这类齿轮在实际使用中,通常需要搭配锥滚子轴承做轴向与径向支撑,抵消啮合过程中产生的轴向分力,避免齿轮出现轴向窜动影响啮合精度,齿面一般会做渗碳淬火处理,提升表面硬度与耐磨性,芯部保持足够韧性,兼顾承载能力与抗冲击性能。
