航模用DT-700外转子无刷动力转轮

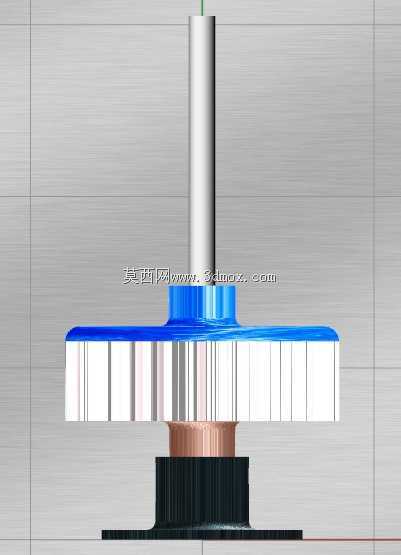

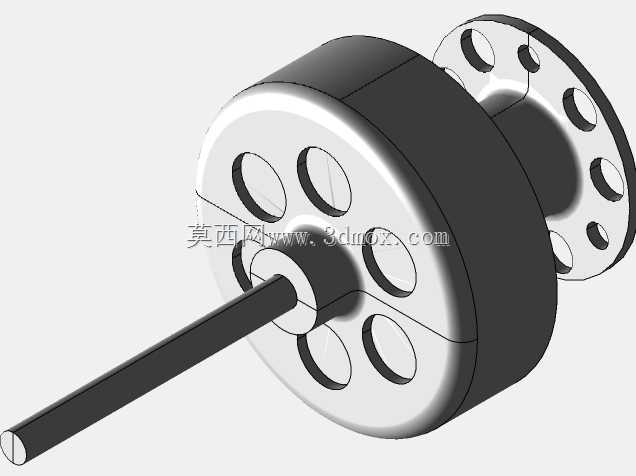

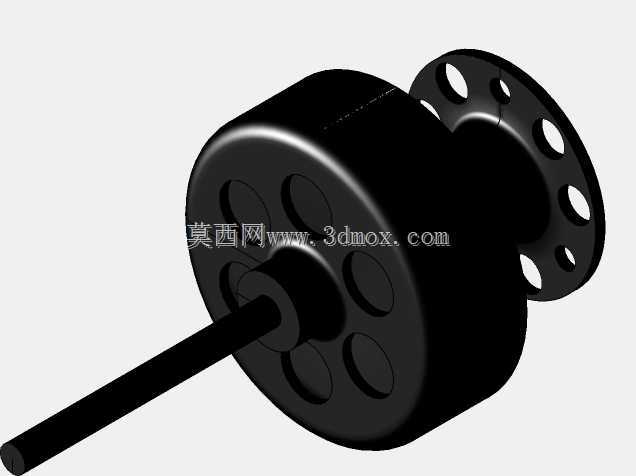

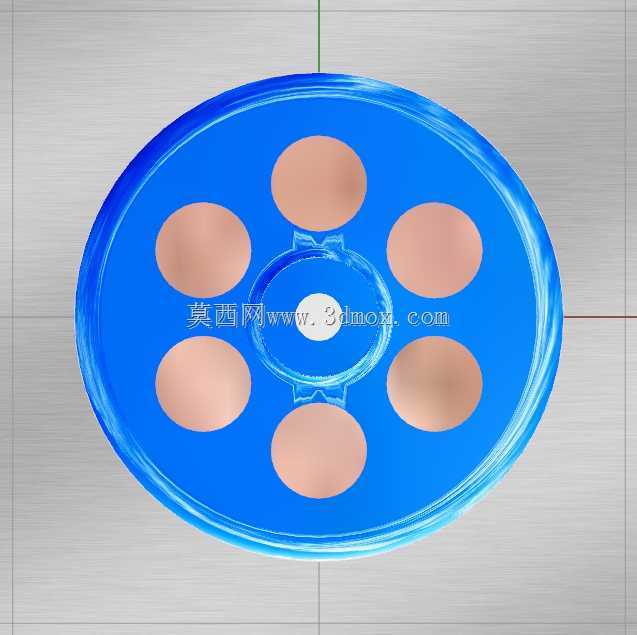

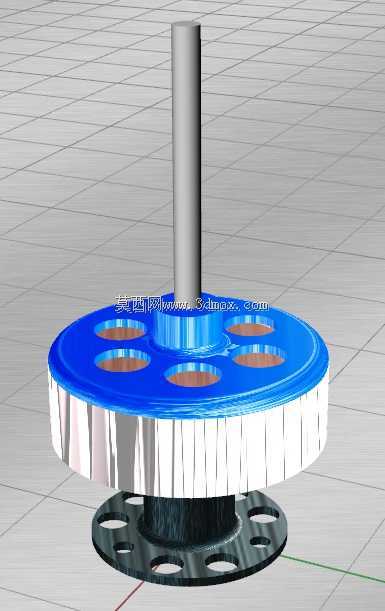

该动力转轮组件主要适配小型刮擦式H四芯、三架直升机类航模设备，作为核心动力输出单元承担旋翼驱动的扭矩传递功能，整体采用同轴分层结构设计，中心贯穿的金属输出轴直接对接旋翼传动机构，轴体与转轮主体通过过盈配合加周向定位结构连接，避免大扭矩输出时出现打滑松脱问题。转轮主体上部的蓝色端盖均匀开设六个圆形减重孔，在保证结构强度的前提下尽可能降低转动惯量，提升动力响应速度，端盖下方的银色环形区域为绕组封装层，采用环氧灌封工艺固定内部定子绕组，既可以隔绝飞行过程中的潮气、粉尘侵蚀，也能平衡转动过程中的周向质量差，降低高速转动时的振动幅值。下部带均布安装孔的黑色法兰盘为组件的固定基座，安装孔采用长圆与圆孔组合排布，可适配不同孔距的航模机架安装位，安装时法兰盘与机架接触面需加装0.2mm厚的绝缘减震垫片，既可以阻断电机转动时的振动传递到机架，也能避免绕组与金属机架导通出现短路风险。设计过程中优先考虑航模设备的轻量化需求，整体转动部分的壁厚经过拓扑优化，非受力区域的壁厚控制在1.2mm，受力集中的轴座位置壁厚加厚至3.5mm，兼顾重量控制与结构可靠性。组件的轴向总高度控制在适配常规450-700级航模的安装边界内，法兰盘最大外径不超过机架安装位的预留尺寸，输出轴伸出长度匹配旋翼夹头的安装深度，安装时无需额外加工转接件即可直接装配。实际使用中该转轮组件可适配 Hobby King 渠道采购的配套无刷电机，动力输出特性匹配航模悬停、特技飞行动作的扭矩需求，低速转动时扭矩输出平稳，高速转动时动平衡精度满足每分钟上万转的运行要求，绕组散热通过端盖的减重孔形成空气对流，长时间大油门运行时绕组温升控制在合理区间，不会出现过热退磁问题。组件的周向跳动量经过设计校核，安装后输出轴的径向跳动不超过0.03mm，可避免旋翼转动时出现双桨现象，提升飞行稳定性。
