波音民航客机涡扇喷气发动机外观结构

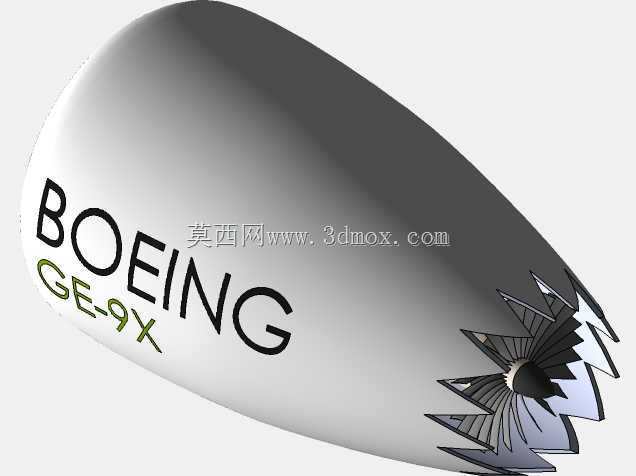

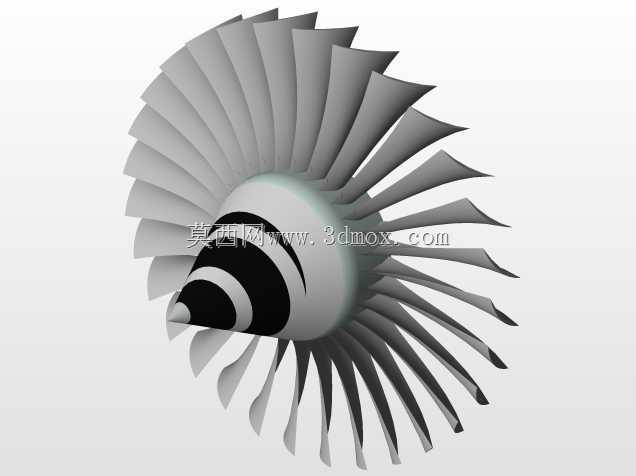

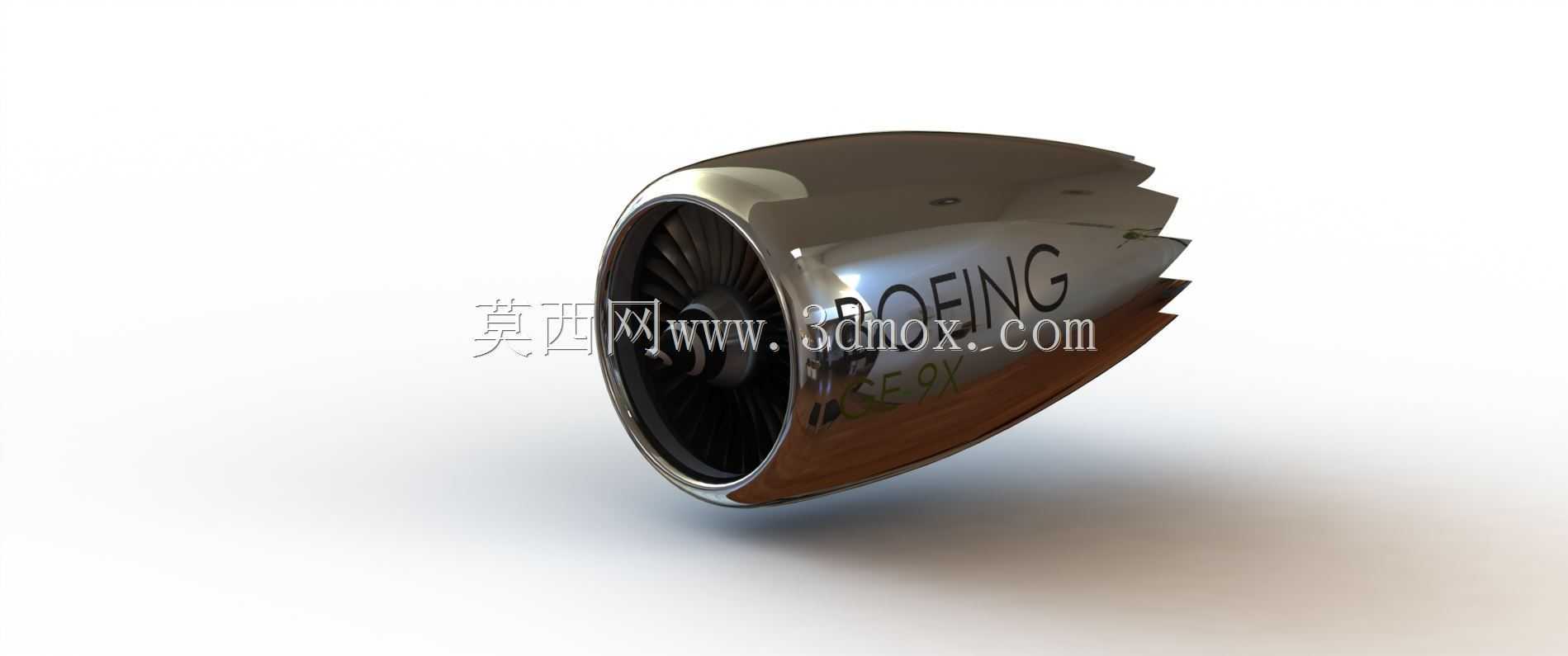

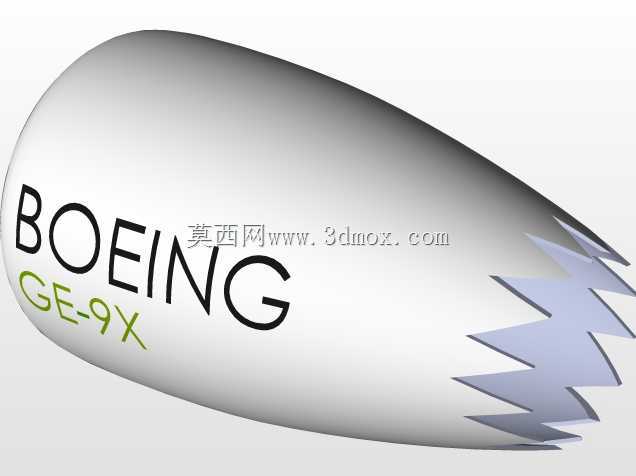

该模型还原了大涵道比涡扇喷气发动机的进气端核心外观结构，对应民航干线客机翼下吊装的动力单元构型，这类动力装置是当前民航客运领域的核心动力来源，承担着为飞行器提供巡航推力、保障航段飞行效率的核心作用，日常航线运行中需要承受万米高空的低温低压环境、大跨度工况切换下的载荷变化，其进气端的气动外形设计直接影响整台发动机的进气效率与运行稳定性。从结构呈现来看，模型还原了发动机短舱进气唇口的流线型曲面，该部位的轮廓曲率经过多轮气动优化，能够在不同飞行迎角、不同巡航速度下保障进气道内流场均匀，避免进气畸变导致压气机喘振，同时短舱外表面的光滑曲面设计也能有效降低飞行过程中的气动阻力，匹配民航客机长航程巡航的低阻需求。模型呈现的锯齿状喷口边缘结构，是当前新一代大涵道比涡扇发动机的典型降噪设计，通过锯齿结构分割喷流与外部冷空气的混合边界，降低喷流噪声水平，满足机场周边的噪声管控要求，适配民航客机在城市近郊机场起降的环保需求。进气道内部的风扇叶片轮廓也做了对应还原，大尺寸风扇是大涵道比涡扇的核心特征，外涵道气流贡献了整台发动机70%以上的巡航推力，风扇叶片的叶型设计直接决定了发动机的推进效率与燃油消耗水平。在安装边界层面，这类翼吊式发动机的短舱吊挂接口需要匹配机翼下方的吊挂结构，预留足够的维护操作空间，同时短舱外形需要与机翼前缘、襟翼滑轨等结构保持足够的安全间隙，避免飞行过程中出现结构干涉，模型还原的短舱最大外径、整体长度比例符合现役单通道干线客机动力单元的尺寸量级，可用于航空类科普展示、机务培训场景的结构演示，也可作为飞行器总体设计阶段的动力段外形占位参考，帮助设计人员快速核对翼下动力单元的安装间隙、气动干扰范围。短舱表面的标识区域也做了对应呈现，实际工程中该区域会标注发动机型号、维护警示标识、地面操作点位，方便地面机务人员开展日常巡检、航线维护作业，进气唇口的金属质感曲面也对应了实际产品中防冰系统的铺设区域，该区域通过热空气防冰或电防冰结构，避免高空飞行时冰层附着在唇口影响进气效率、甚至脱落打伤内部叶片。
