隔热材料加工并联机器人结构设计

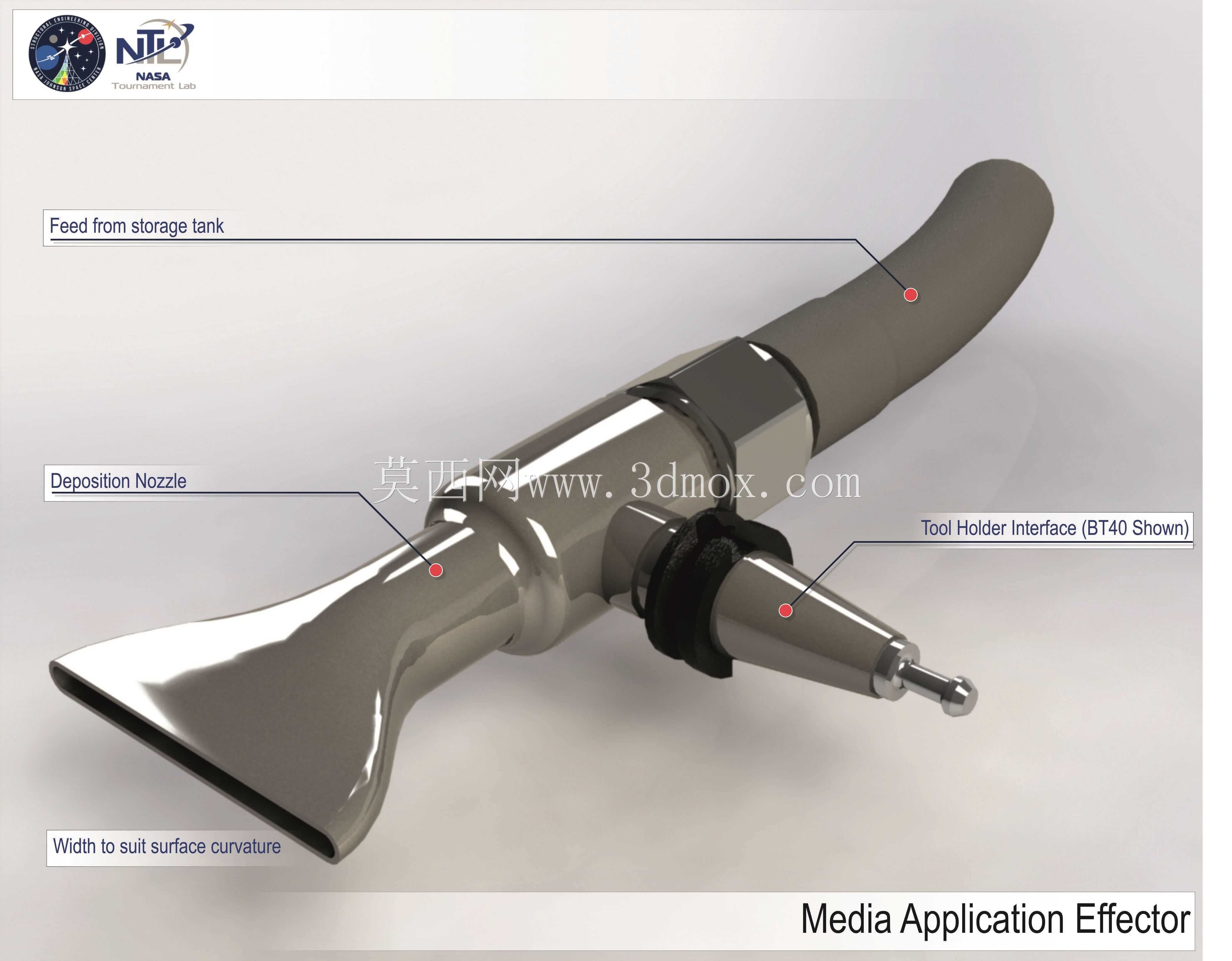

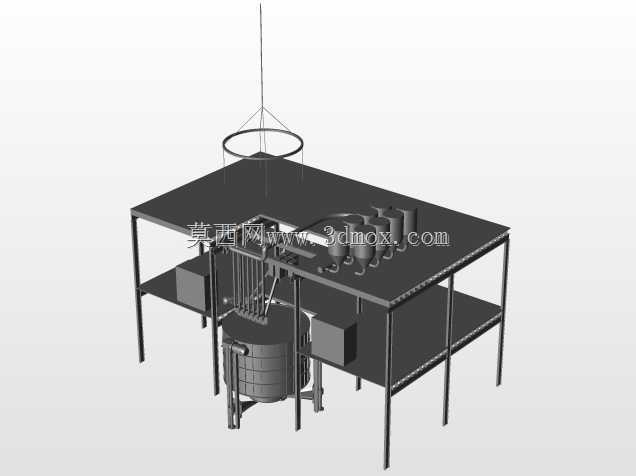

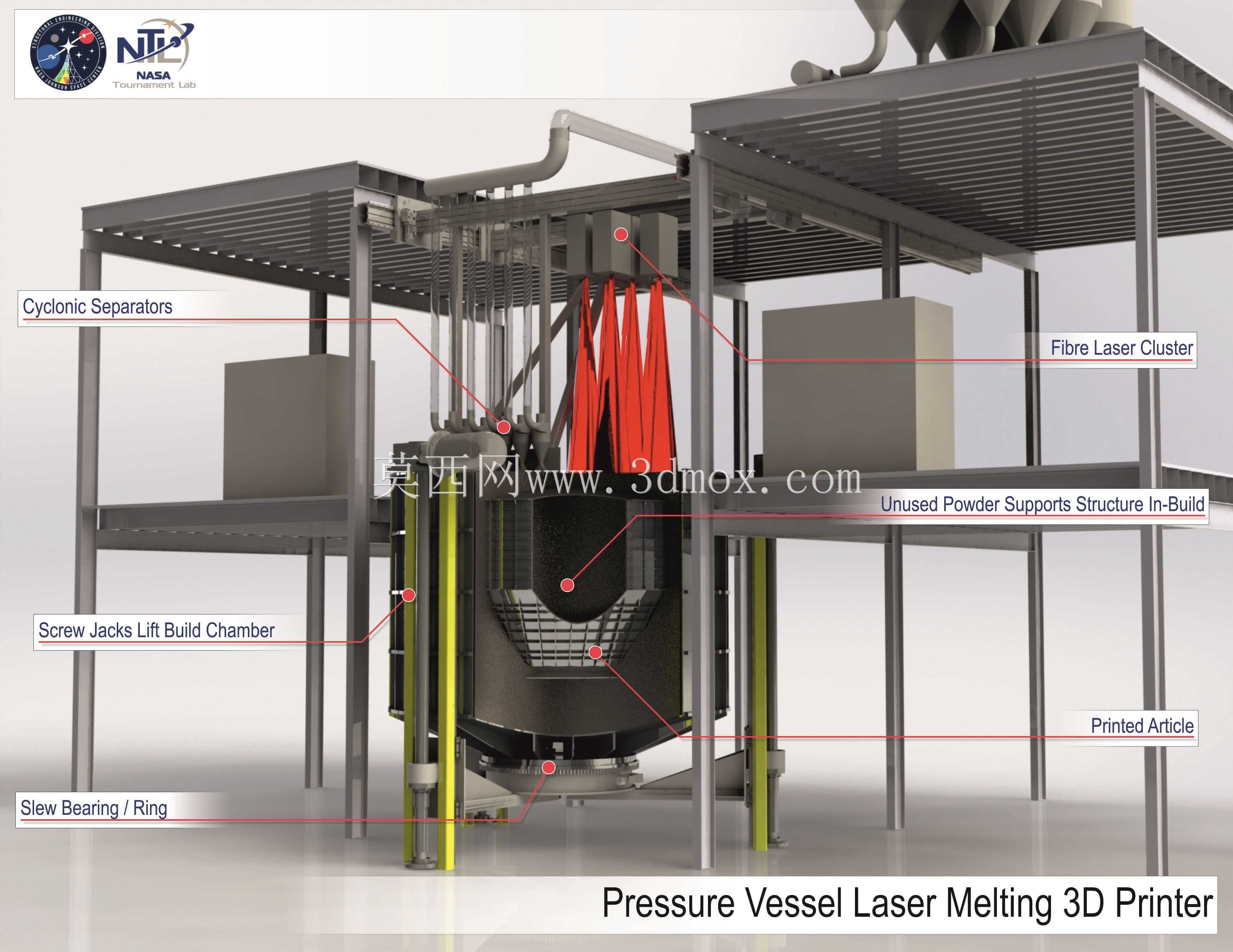

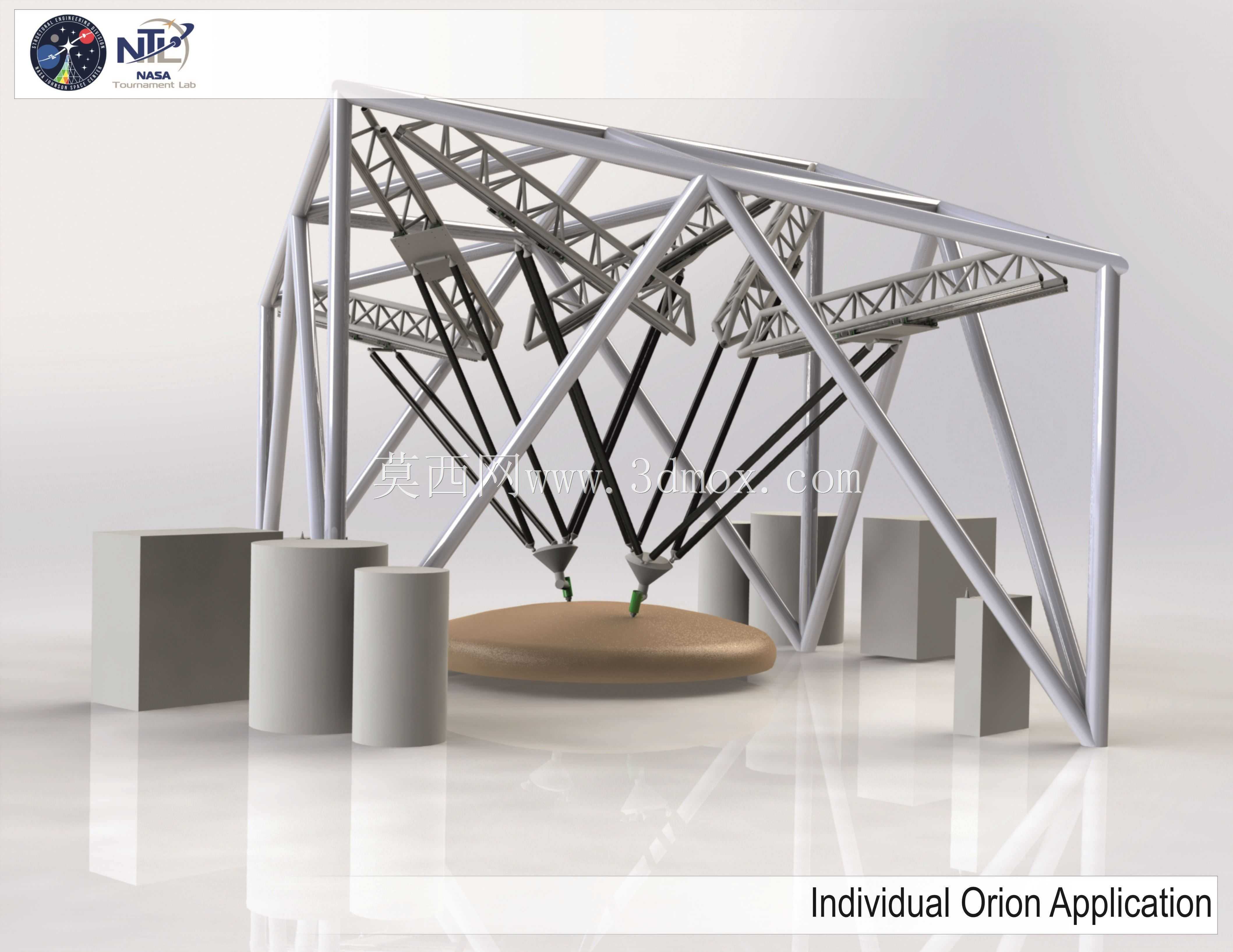

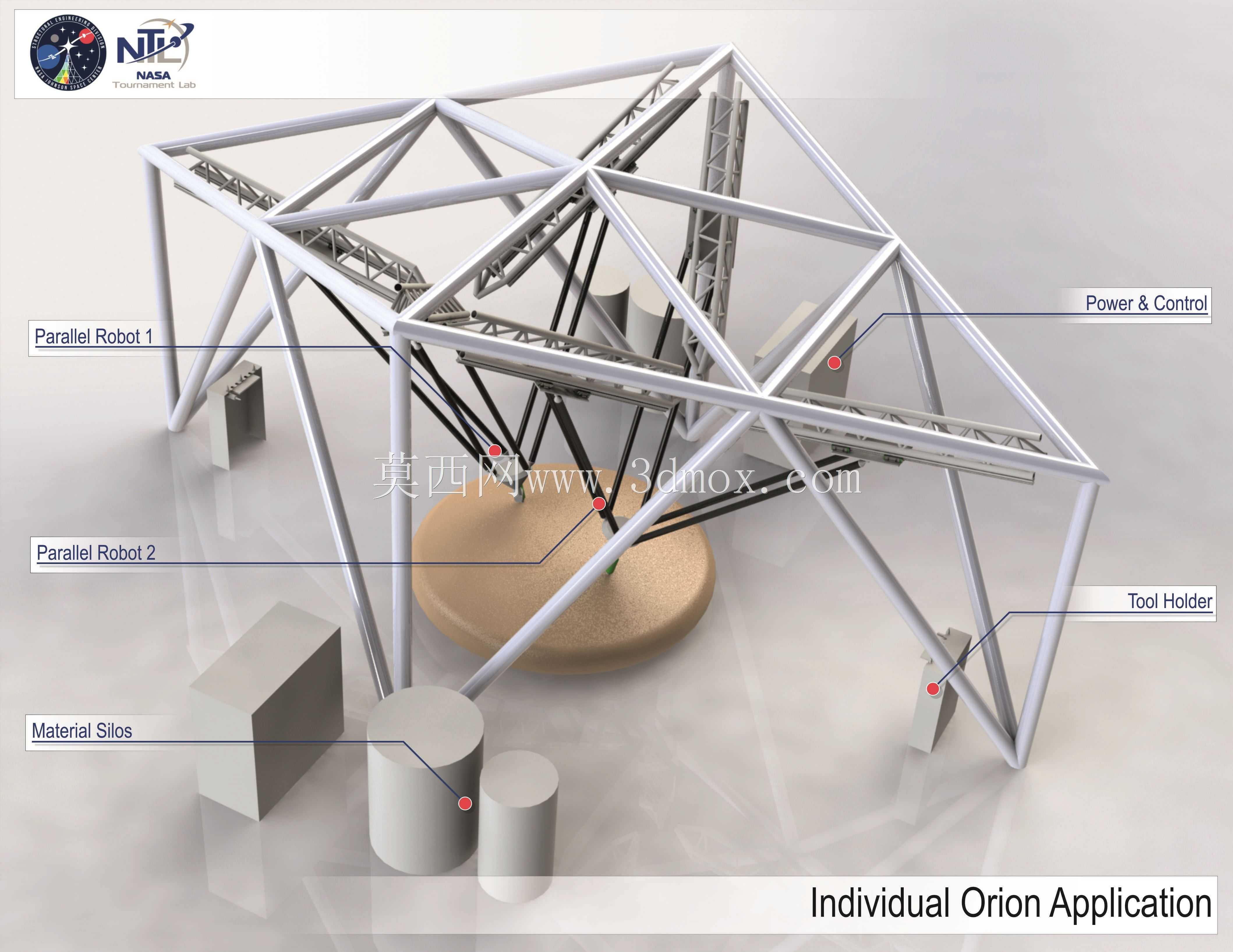

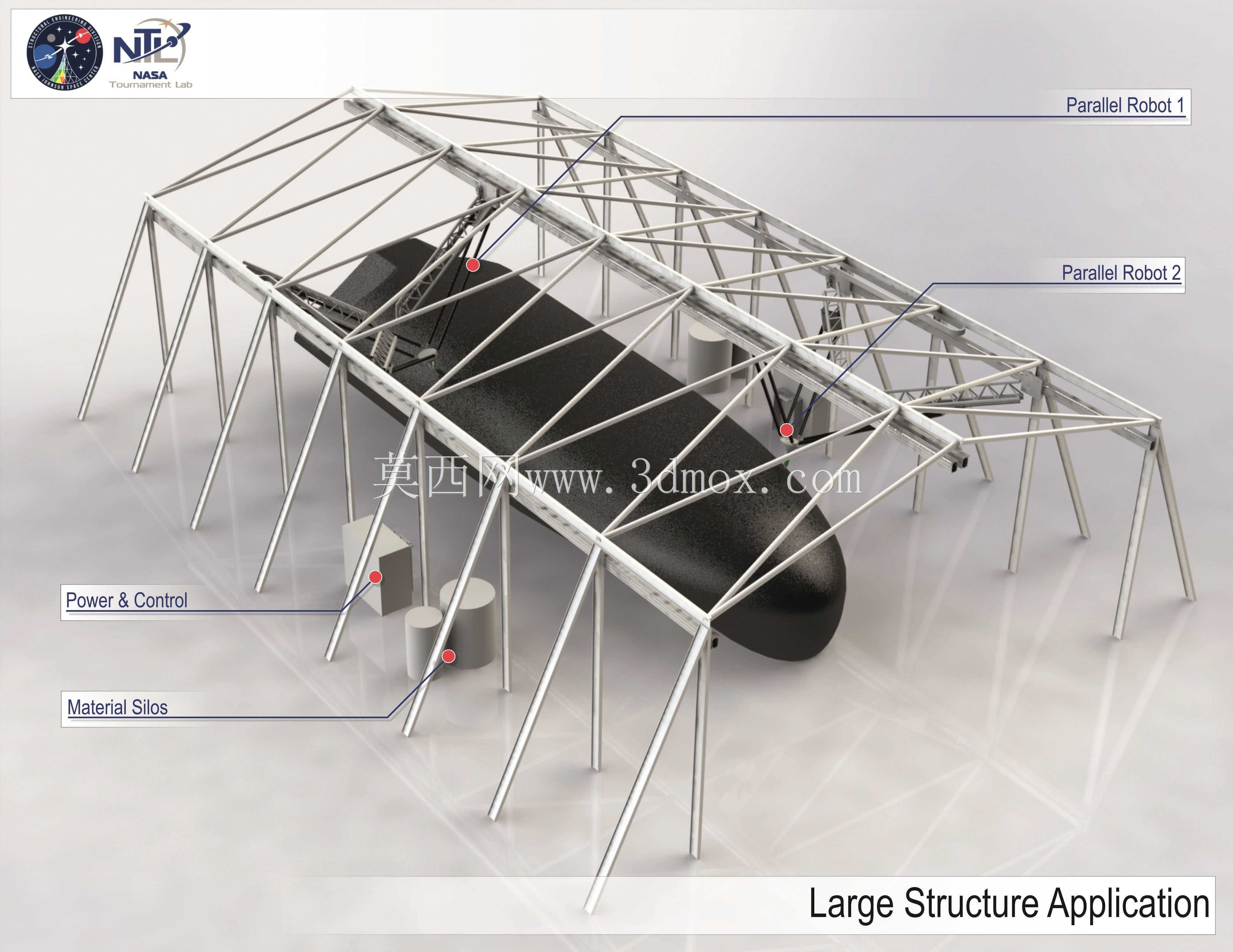

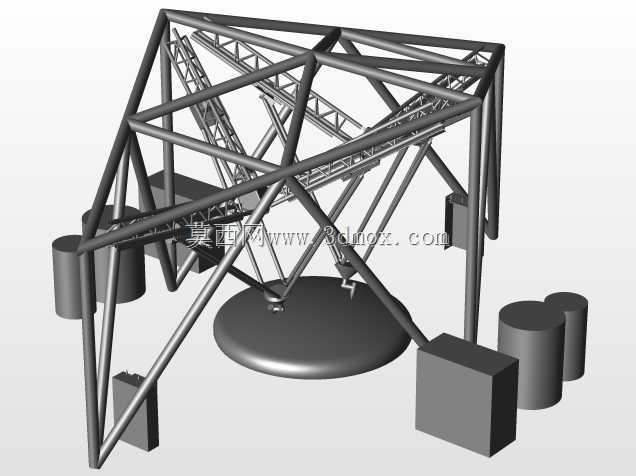

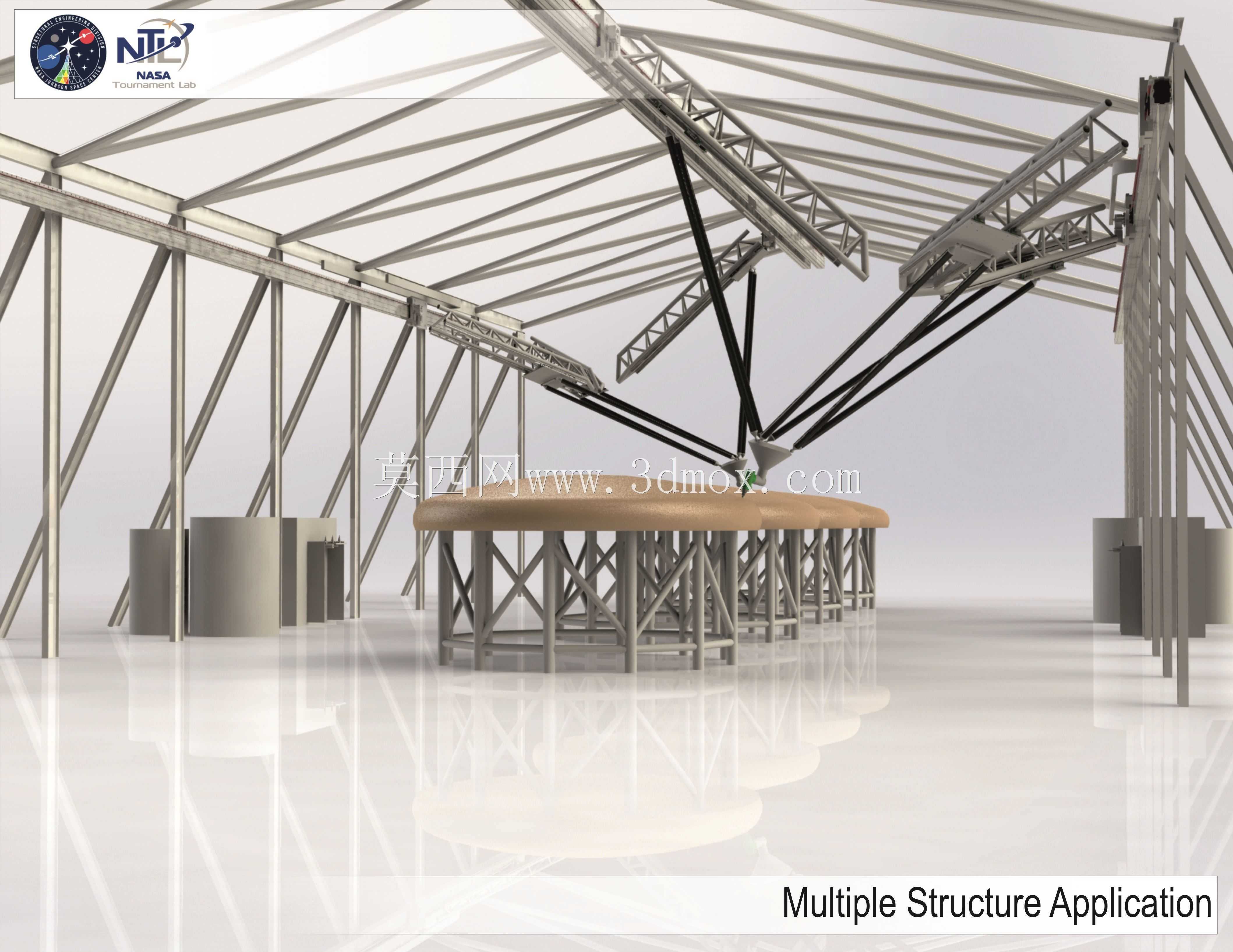

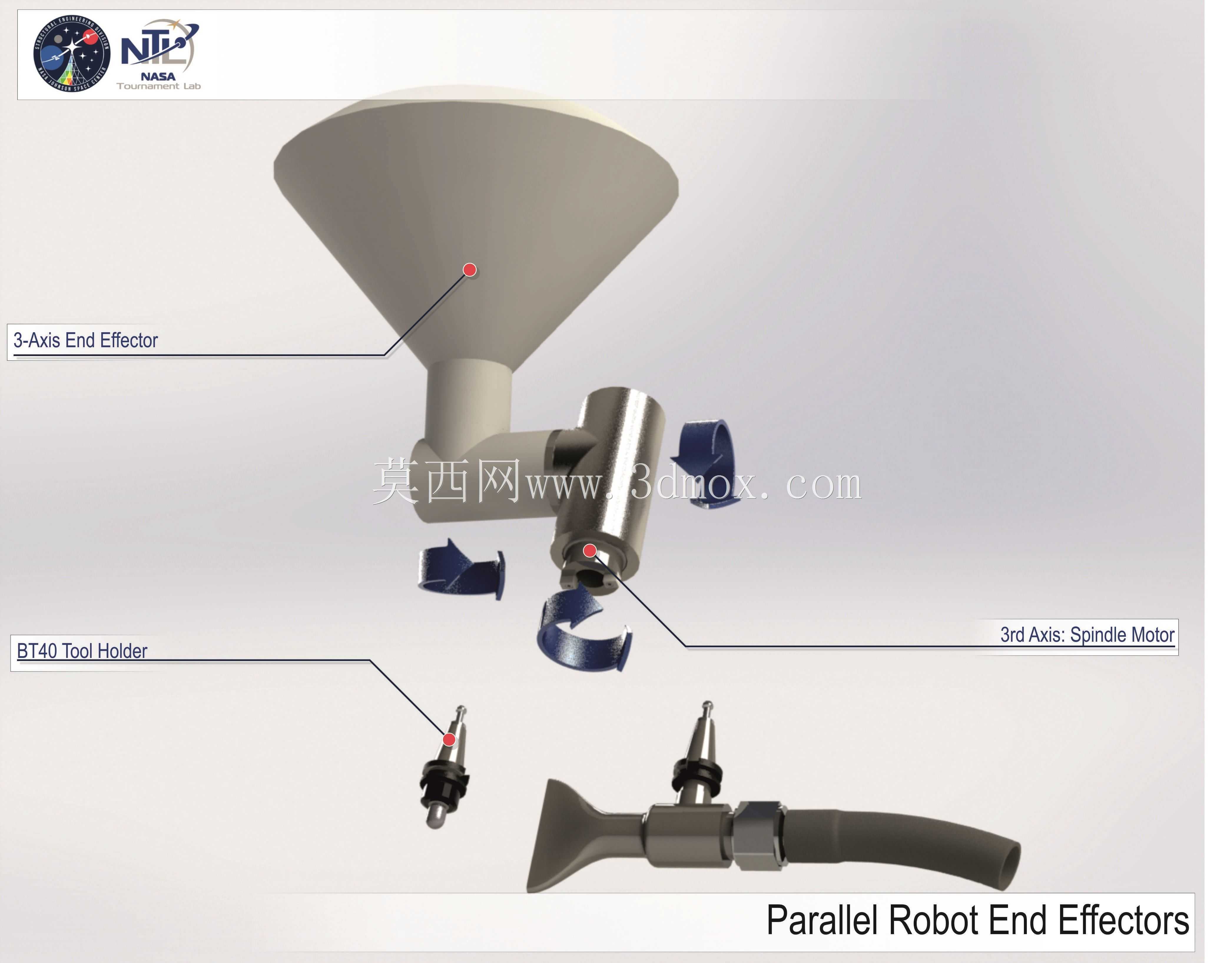

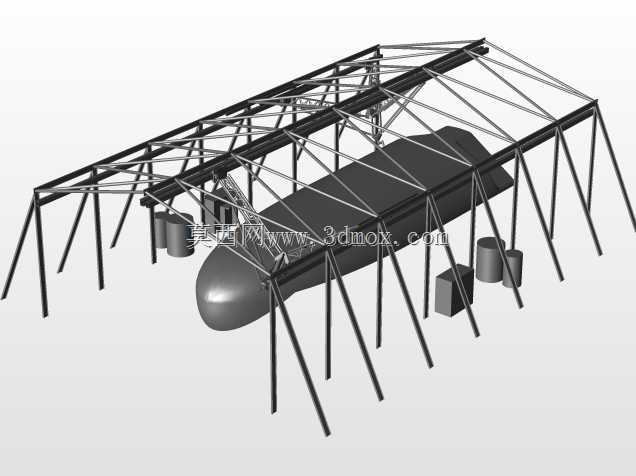

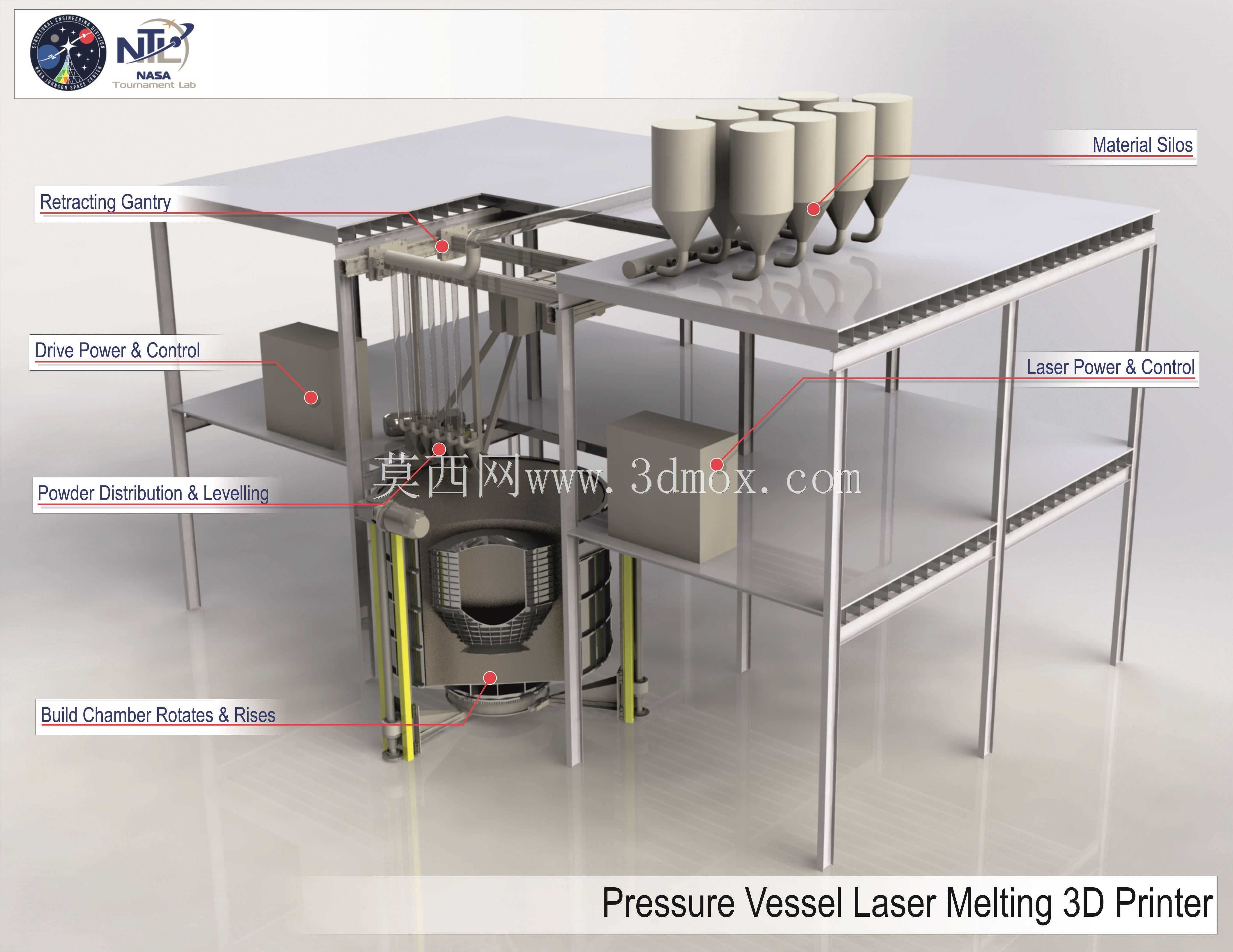

这套并联构型设备主要面向航天热防护部件的加工场景，针对猎户座航天器的隔热层铺装、压力容器表面热防护材料的选择性激光熔化附加工序开发，区别于传统串联机械手的悬臂刚度短板，采用空间桁架式外框架结合并联支链的结构形式，从安装基础层面保障大尺寸作业范围内的运动精度。外框架采用标准矩形截面型材拼接成空间三角稳定构型，所有型材连接节点采用预紧式角件固定，框架整体落地安装边界可适配常规工业厂房的硬化地面，无需额外做深埋式地基处理，框架内部预留的作业净空可同时覆盖单块猎户座隔热板的铺放工位、大型运输结构段的环向加工工位，两个工位可通过末端执行器的快速切换实现工序跳转，无需重复拆装工件基准。设备的动力与控制模块集成安装在桁架上部的横梁区域，避开下部作业空间的物料转运路径，线缆沿型材内部的走线槽布设，避免加工过程中高温碎屑、粉尘对线束的磨损。物料存储单元布置在框架侧方的地面区域，分别设置粒状隔热材料储仓、金属粉料储桶，出料口通过密闭溜槽直接对接末端执行器的进料接口，减少物料转运过程中的溢散损耗。末端执行器集成了材料铺放头、激光熔覆头两种功能模块，可根据加工指令自动切换工作模式：加工单块猎户座隔热板时，铺放头按照预设路径完成隔热材料的逐层印刷铺装，压辊同步完成层间压实，保障材料层间结合强度；加工大型压力容器表面的热防护层时，切换为激光熔覆模式，配合并联支链的高响应运动特性，完成曲面轮廓的随形熔覆加工，支链的运动解算算法提前预置了两类典型工件的轮廓参数，可直接导入工件数模生成加工路径，无需重新做运动学标定。整套结构的运动支链采用碳纤维杆件搭配高精度虎克铰结构，相比传统钢制支链减重40%以上，有效降低运动过程中的惯量，提升高速往复运动下的轨迹精度，支链的铰点位置经过多轮拓扑优化，在覆盖最大作业半径的前提下，尽可能缩小支链之间的运动干涉区间，保障两个工位切换过程中无死点、无碰撞风险。设备的工具 holders 布置在框架内侧的固定立柱上，闲置的末端执行器可直接停靠在 holder 上，切换过程无需人工干预，整套结构的安装调试可在现场完成，所有连接部件均采用标准化接口，后期维护更换部件无需定制非标配件。
