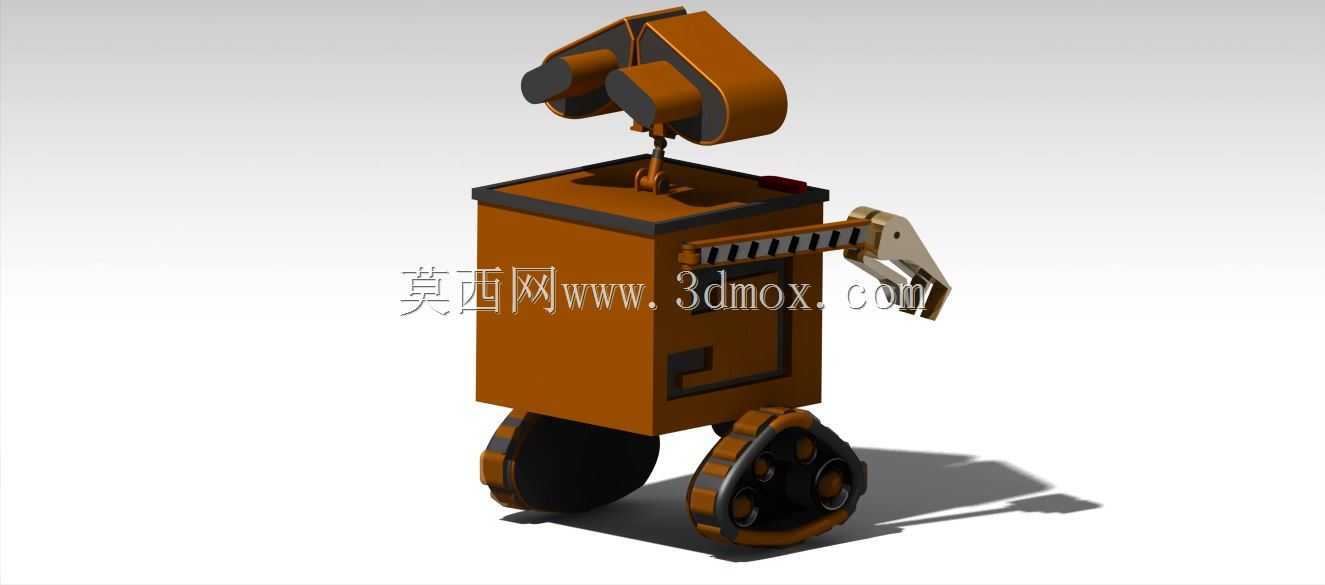

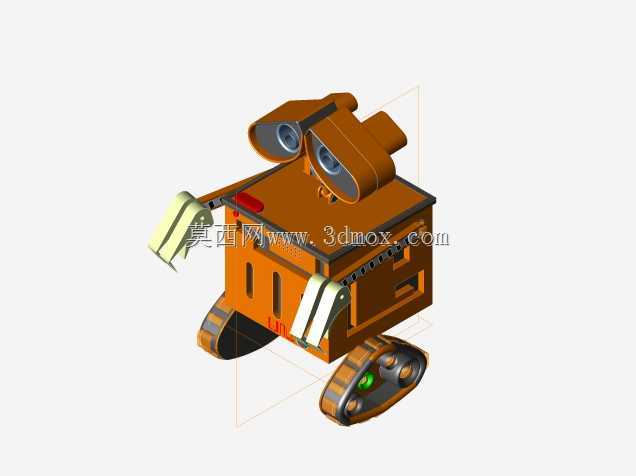

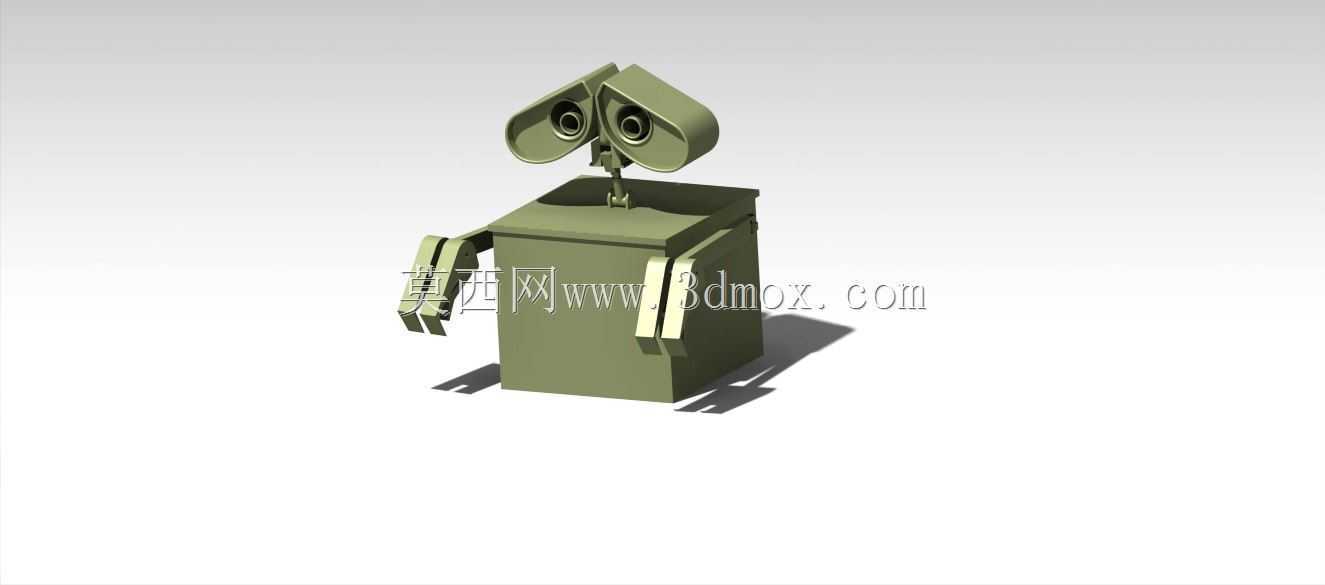

瓦力造型全装配轮式仿生机器人结构

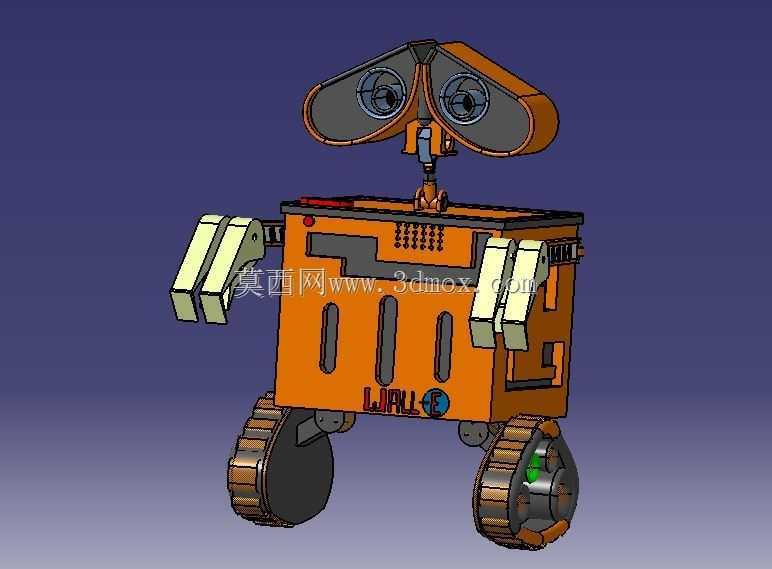

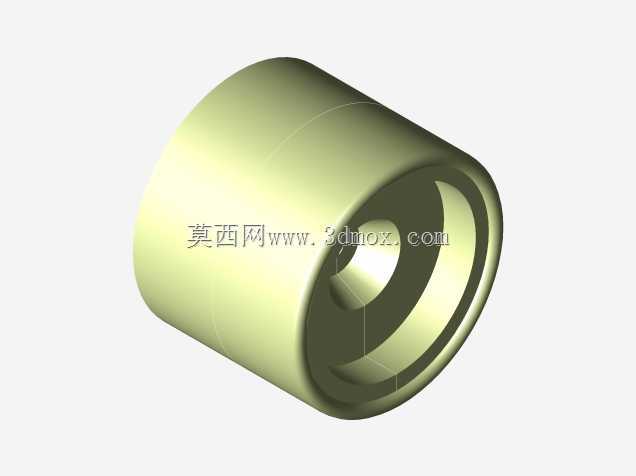

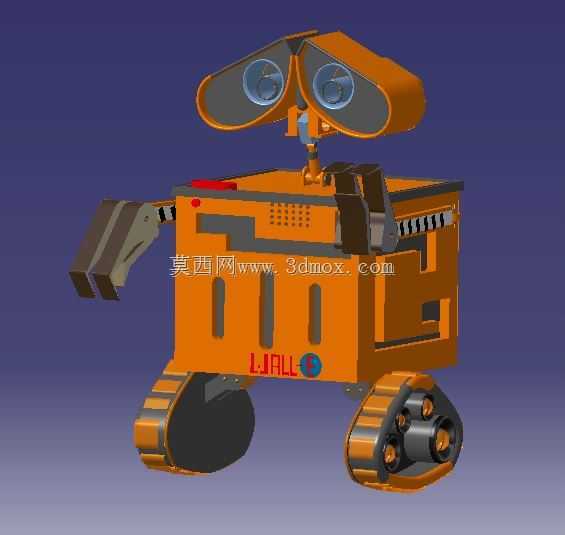

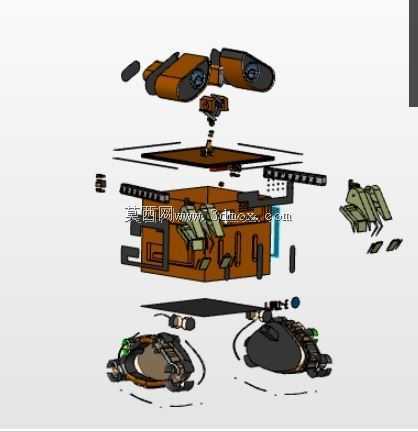

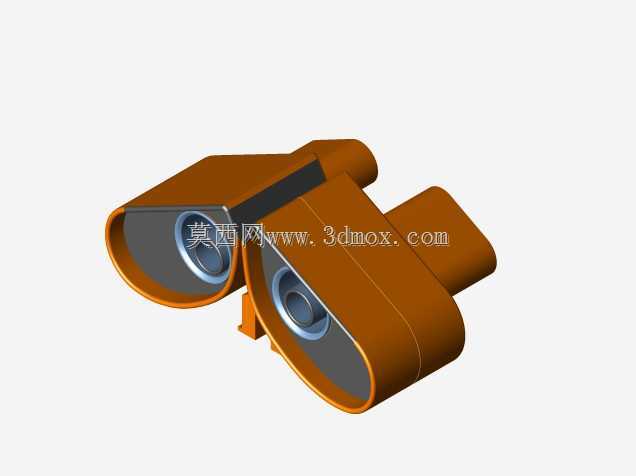

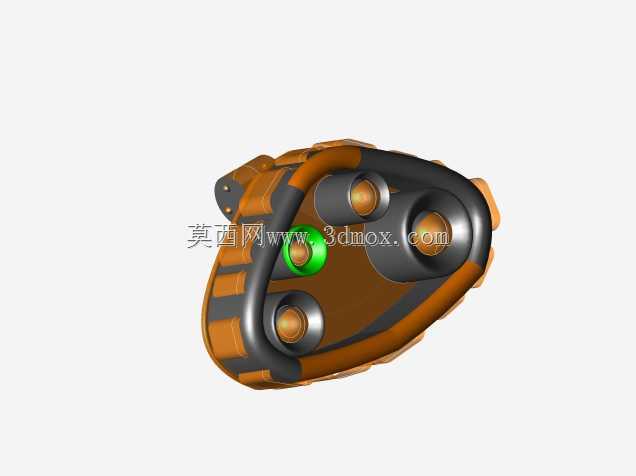

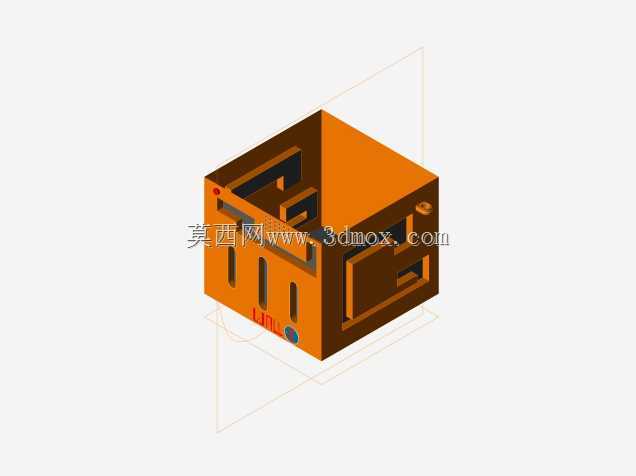

这款轮式仿生机器人的结构设计，参考了经典影视IP中的机器人形象做工程化落地，整体采用模块化装配思路，将行走机构、躯干主体、视觉传感单元、上肢操作单元做独立分块设计，各模块之间通过标准紧固件连接，既方便后期维护拆解，也能根据不同场景需求更换对应功能模块。行走部分采用双轮差速驱动布局，轮体做了加宽防滑结构设计，轮辋与轮毂之间设置缓冲衬垫，在非平整铺装路面行进时能抵消部分颠簸带来的振动，保证躯干内部搭载的传感元件不会受冲击损坏，整机行走的接地比压经过测算，能适配砂石、硬质土路、室内地坪等多种常见地面环境，可用于科普展项互动、影视道具复刻、青少年机器人教学演示等场景。躯干主体采用框架式承载结构，外部覆盖拼接式壳体，壳体上预留了散热格栅与检修口位置，内部腔体可根据使用需求搭载控制板、电池组、语音交互模块等元器件，腔体的安装边界做了通用化孔位设计，兼容市面上主流的开源控制硬件安装尺寸，不需要额外做打孔改型就能完成硬件适配。头部的视觉传感单元采用双轴铰接结构，可实现水平方向180度旋转、垂直方向90度俯仰调整，两个模拟眼部的位置预留了摄像头、红外测距传感器的安装位，铰接处采用阻尼转轴设计，调整角度后可保持固定姿态，不会因为设备行进的振动出现角度偏移。上肢部分采用两段式摆臂结构，大臂与躯干通过铰接座连接，小臂末端预留了功能接口，可加装简易夹爪、照明模块、环境检测传感器等不同配件，摆臂的活动范围经过运动干涉校验，全行程动作不会与躯干、头部结构发生碰撞。整机的外形尺寸控制在紧凑范围内，既满足室内展陈的摆放空间要求，也能在狭窄通道内完成行进转向，所有外露的连接部位都做了圆角过渡处理，避免互动场景下剐蹭接触造成损伤，各装配部件的公差配合按照通用机械加工精度设计，采用常规的机加工、3D打印工艺都能完成零件制作，不需要特殊定制加工设备，对教学场景下的学生装配实操十分友好。
