高性能固定翼航拍测绘无人机结构设计

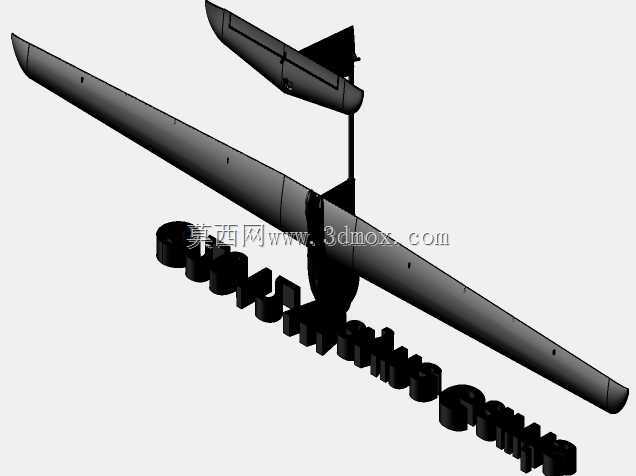

这款固定翼无人机的结构设计，核心围绕低空测绘、航测航拍、小范围环境巡查这类实际作业场景展开，区别于多旋翼机型的悬停特性，固定翼构型本身就适配长航时、大范围作业的需求，在国土测绘、林业巡检、线路踏勘这类作业场景里，能凭借更高的巡航效率覆盖更广的作业范围，减少单架次作业的起降频次，降低外业作业的准备成本。从结构设计思路来看，整机采用高置上单翼布局，这种布局的核心优势是机翼远离地面，在野外非铺装跑道起降时，能避免地面碎石、杂草对机翼表面的损伤，同时上单翼的构型能让机身载荷舱处于机翼下方，重心配平更易调整，搭载测绘相机、遥感模块这类任务载荷时，不会因为载荷重量变化大幅影响整机的气动焦点，飞行过程中的姿态稳定性更优，能保证航拍测绘的影像清晰度，减少姿态波动带来的画面畸变。尾翼部分采用常规尾撑加垂直尾翼、水平尾翼的分体设计，尾撑杆从机翼后缘位置向后延伸，既减轻了尾段的结构重量，也给尾部的动力装置预留了足够的安装空间，避免螺旋桨气流直接干扰尾翼舵面，提升舵面操控的响应精度。机身主体采用模块化分段设计，机翼与机身的对接位置设计有快拆接口，外业转场时可以快速拆解机翼，缩小收纳尺寸，能适配普通SUV的后备箱装载，不需要专门的大型运输设备，大幅提升外业作业的便携性。从安装边界来看，机翼展长控制在单人可搬运的尺寸范围内，组装完成后整机的重心落在机翼弦长30%左右的气动焦点区间内，任务载荷舱预留了标准的设备安装孔位，可以适配不同重量的航拍相机、数传天线模块，载荷安装位置的重心偏差可以通过机头位置的配重块快速调整，不需要大幅改动机身结构。机翼的翼型选用低雷诺数下升阻比表现优异的平凸翼型，在低速巡航状态下能获得足够的升力，降低失速速度，让机型可以在更短的土质跑道、平整草地上完成起降，不需要专门的硬化跑道，适配更多野外作业场景。机身底部设计有轻微的上翘弧度，在大迎角起降状态下能避免机尾擦碰地面，同时机身侧面预留了数传天线、GPS模块的安装位，所有机载设备的走线都隐藏在机身内部的线槽内，既减少了飞行过程中的气动阻力，也能避免野外作业时雨水、沙尘对线路的侵蚀。舵面的操控摇臂全部安装在机翼、尾翼的内部，外露的连杆做了流线型整流处理，减少飞行过程中的寄生阻力，进一步提升巡航效率，延长单架次的作业续航时间。起落架采用后置尾轮的简易构型，主起落架布置在机身重心靠前的位置，降落时能先吸收地面冲击，避免机身载荷舱内的精密测绘设备受到过大的冲击振动，尾轮与方向舵联动，地面滑行时可以通过方向舵控制滑行方向，降低起降阶段的操控难度。
