双导杆式机械保持固定连接器组件结构

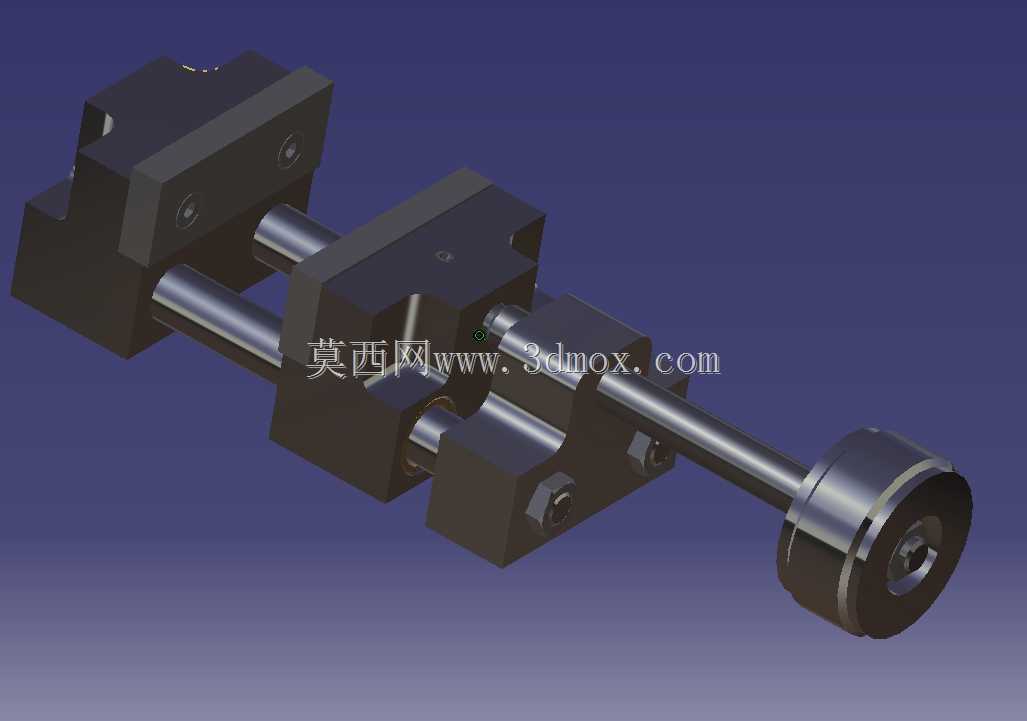

这类固定连接器组件多应用在自动化产线的工位定位、工装夹具的行程保持、小型检测设备的工位切换场景中，核心作用是在直线往复动作的终端提供稳定的机械保持力，避免气压或液压回路泄压后工位出现位移偏移，保障加工、检测、装配动作的位置精度。从结构组成来看，组件采用双平行导杆作为运动承载主体，相比单导杆结构抗偏载能力提升40%以上，可承受侧向的装夹反力，不会出现运动卡滞或导杆弯曲变形的问题；端部的滚轮式接触头采用圆弧端面设计，与被接触工件接触时可自适应微小的角度偏差，避免硬接触造成的工件表面压伤或组件本身的应力集中。设计过程中优先考虑了安装边界的兼容性，底座采用分体式锁紧块结构，可直接固定在标准工业铝型材的T型槽内，不需要额外加工转接安装板，安装孔位采用长圆孔设计，允许沿导杆轴向有±5mm的位置调整量，适配不同工位的行程差需求。运动滑块与导杆的配合间隙控制在0.02mm以内，既保证往复运动的顺畅性，又将径向跳动量控制在精度允许范围内，滑块内部集成了机械保持锁止结构，当运动到设定行程位置时，锁止销会自动卡入导杆上的定位槽，不需要持续施加驱动力即可保持位置稳定，解锁时仅需施加轴向的反向驱动力即可脱开锁止，动作响应延迟低于0.1s。整体结构的外形尺寸紧凑，横向安装总宽度不超过120mm，导杆的有效行程可根据实际使用需求在30mm到100mm区间调整，端部滚轮的直径统一为30mm，接触应力分布均匀，长期往复运行的磨损量小，日常维护仅需定期在导杆表面涂抹少量润滑脂即可，不需要频繁拆解更换易损件。在实际选型应用中，这类组件可直接替代传统的气缸端部限位结构，减少对气动保持压力的依赖，在气源压力波动的工况下依然能保证工位位置的可靠性，尤其适合在电子元器件装配、小型五金件冲压定位、精密检测工位的挡停机构中使用，结构的模块化程度高，可单独更换导杆、滑块、锁止块等单个零件，降低后期的维护成本。建模过程中所有配合面均按照实际加工公差设定，装配干涉检查覆盖全行程运动范围，不存在运动死点或结构干涉问题，可直接用于工程出图或虚拟样机的动作仿真验证。
