无人机遥测收发器3D打印塑料防护外壳

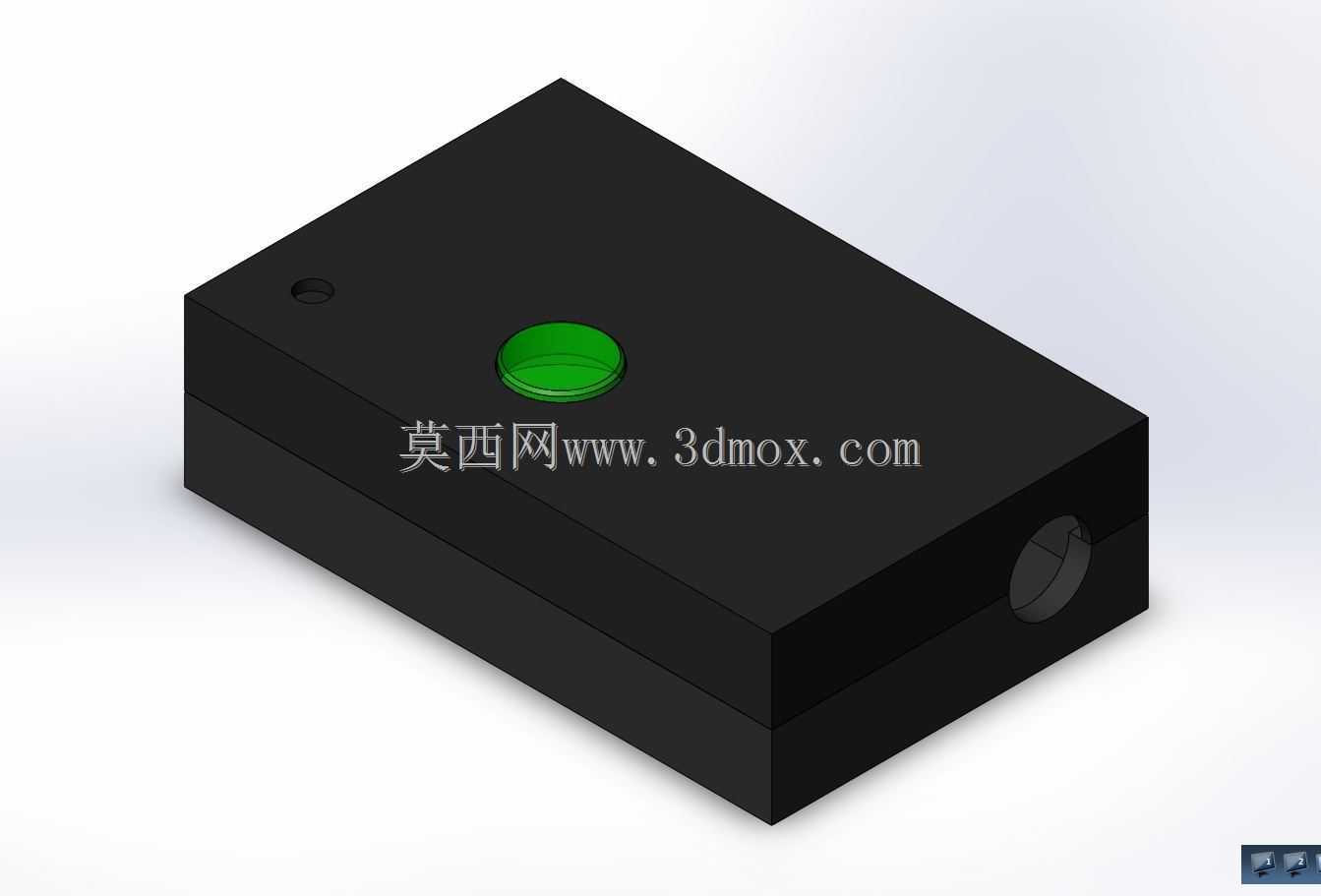

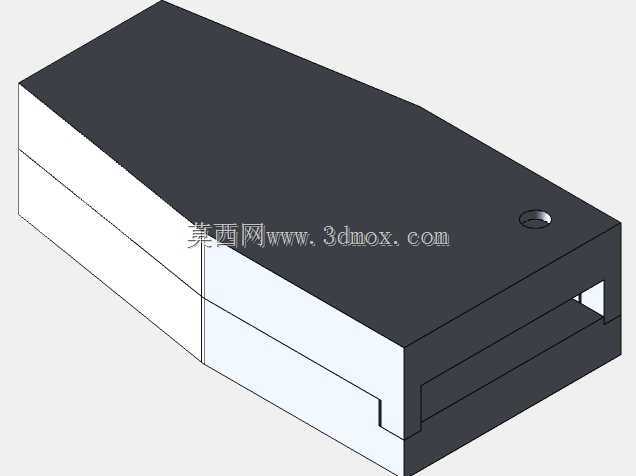

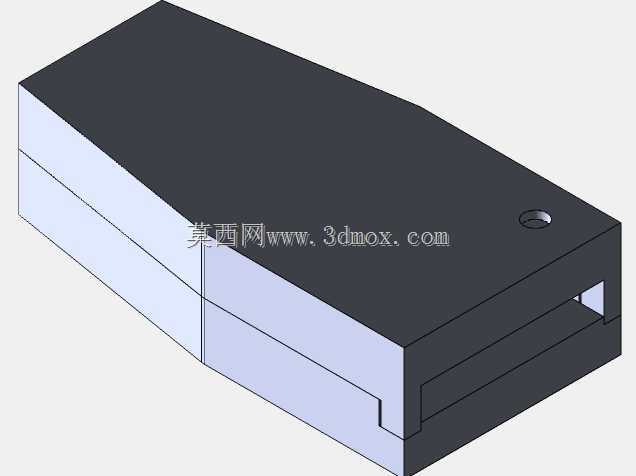

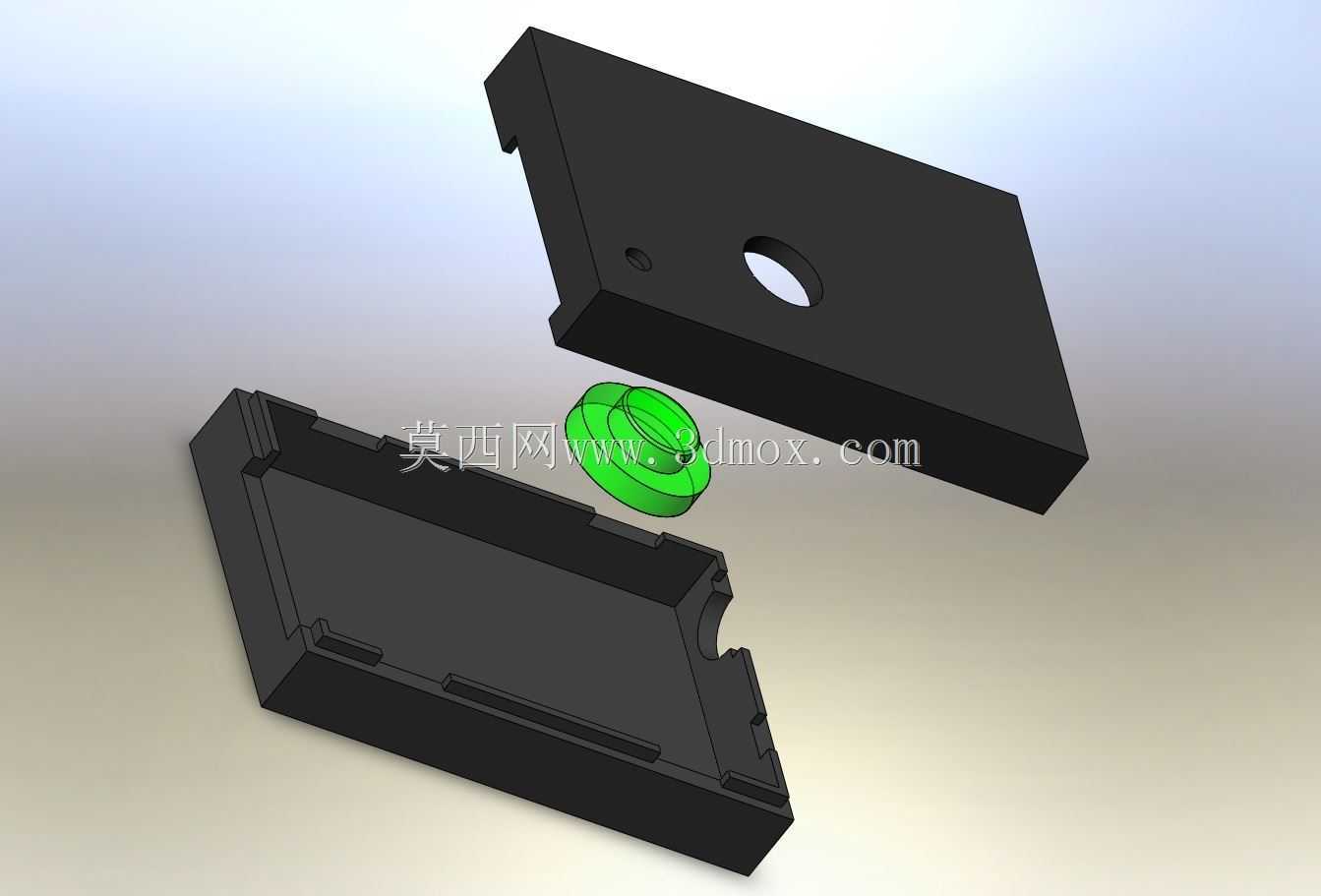

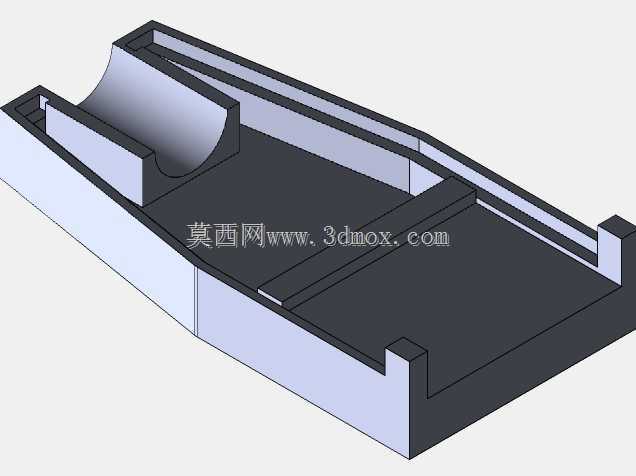

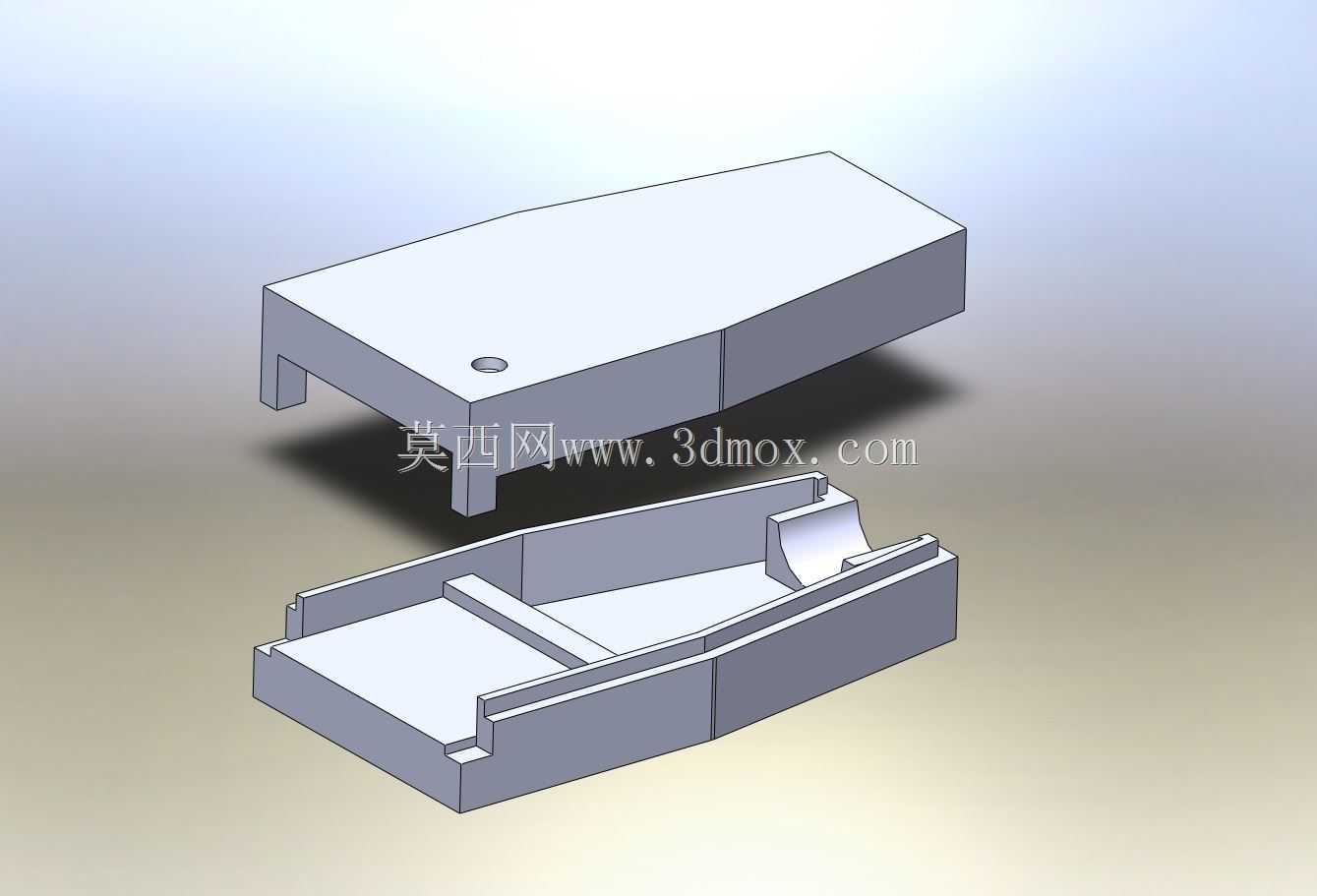

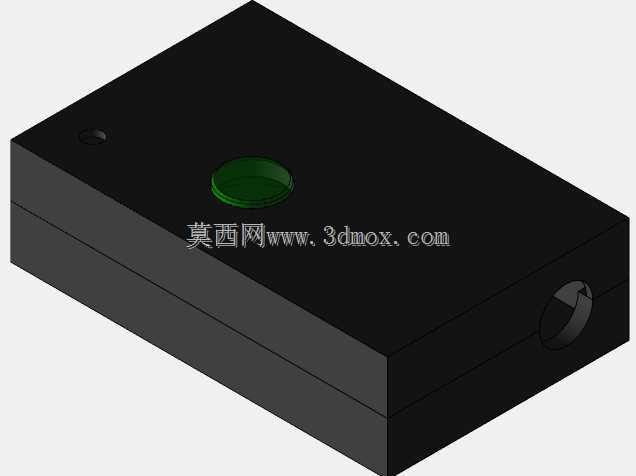

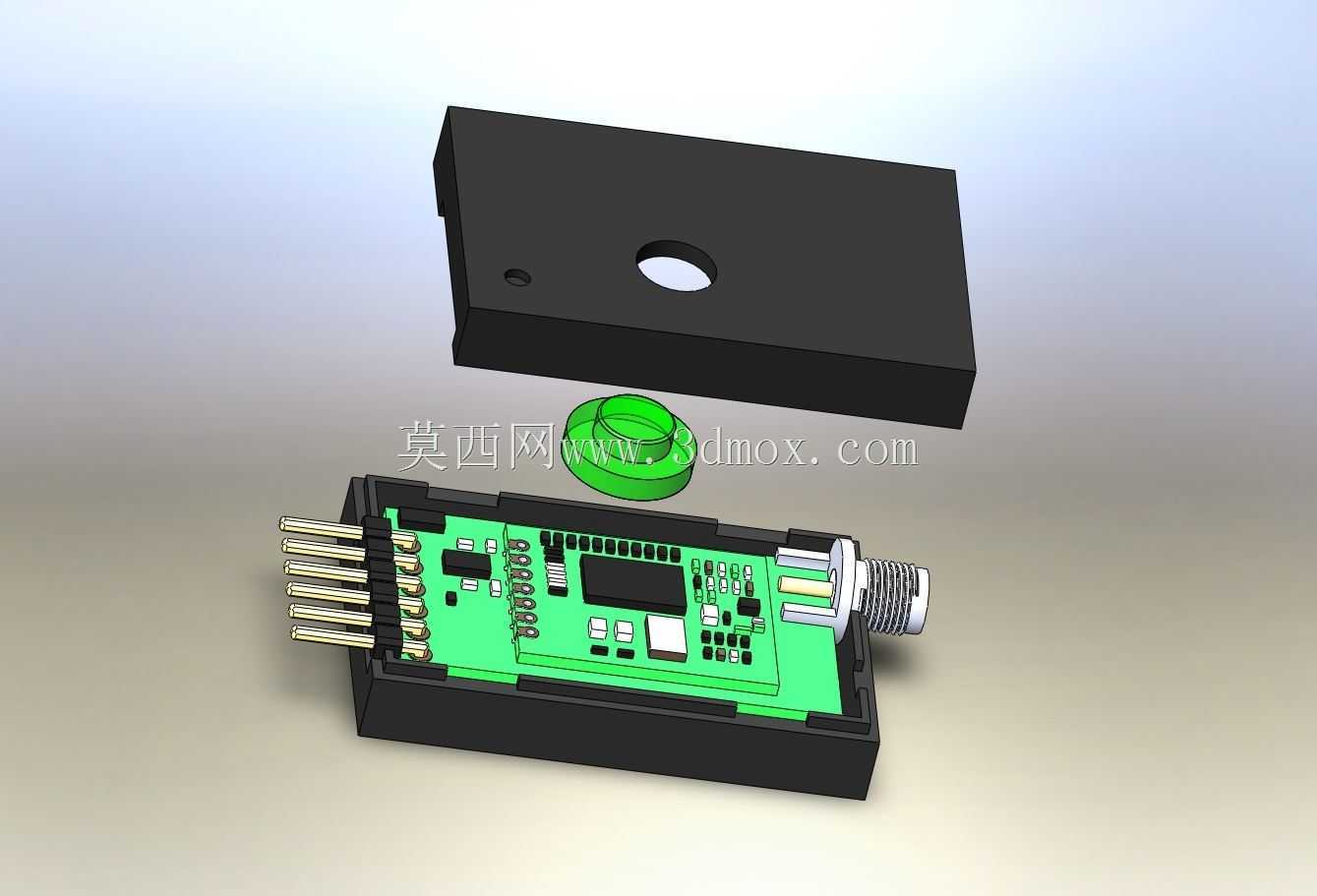

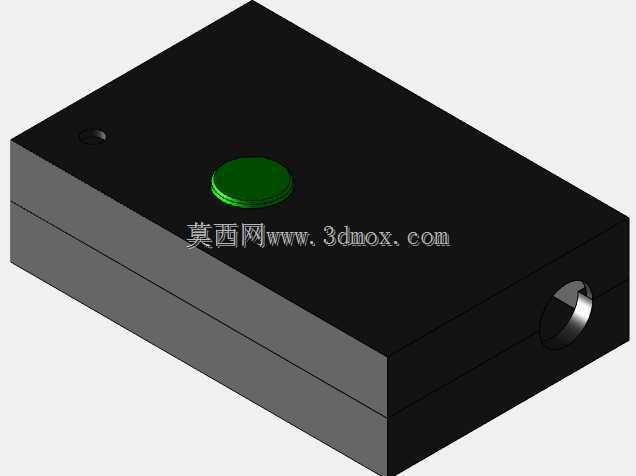

这款塑料防护壳体主要面向无人机遥测链路的硬件防护场景，针对户外作业时遥测无线电模块易受磕碰、粉尘侵入、接线拉扯松脱的实际痛点设计，可同时覆盖链路两端的收发器单元与配套USB侧电缆插头的防护需求。从结构设计逻辑来看，壳体采用上下扣合的分体式结构，上盖预留的圆形开孔对应模块状态指示灯的观测位，无需开盖即可快速查看设备工作状态，侧边的细小定位孔用于安装固定锁紧件，避免设备在震动环境下上下盖出现松脱错位。下壳内部做了与电路板轮廓匹配的限位筋位，装入电路板后不会出现横向窜动，接线端预留的螺纹接口位可直接匹配电缆插头的锁紧结构，拉扯线缆时外力会直接作用在壳体上，不会传递到电路板焊盘位置，从根源上避免接线扯断、焊盘脱落的常见故障。考虑到3D打印的工艺特性，所有壳体壁厚均做了均匀化处理，壁厚控制在1.8mm-2mm区间，既保证打印过程中不会出现翘曲变形，也能满足日常户外使用的抗冲击强度要求，壳体边角全部做了R2的圆角过渡，既减少打印过程中的支撑耗材用量，也避免尖锐边角在装配、携带过程中划伤操作人员或配套线材。内部空间预留了0.3mm的装配间隙，适配常规FDM工艺的打印公差，打印完成后无需二次打磨即可顺利完成电路板与上下盖的装配，绿色的密封旋钮件对应上盖的指示灯开孔位，既可以在非作业状态下封堵开孔阻挡粉尘水汽，也不会遮挡指示灯的光线透出。实际使用中，该壳体可直接适配MakerBot系列桌面级3D打印机的成型尺寸，无需拆分模型即可一次性打印完成上下盖与密封件，装配完成后可直接将遥测模块固定在无人机机架或地面站设备上，户外作业时可抵御常规的碎石磕碰、草木剐蹭，同时减少雨水、粉尘对电路板的侵蚀，大幅提升遥测设备在复杂野外环境下的工作稳定性。针对电缆插头的防护腔做了加长设计，插头插入后尾部的线缆弯折位置会被壳体托住，避免线缆反复弯折导致的线芯断裂问题，壳体外侧没有多余的凸起结构，可直接通过扎带或魔术贴固定在各类安装面上，不需要额外设计定制安装支架。
