六旋翼农用植保作业无人机结构设计

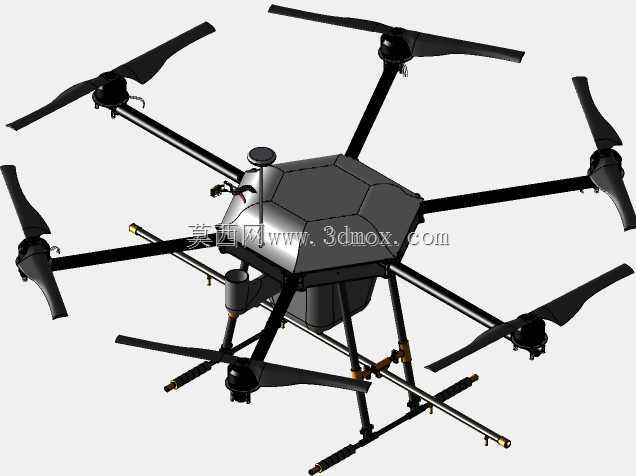

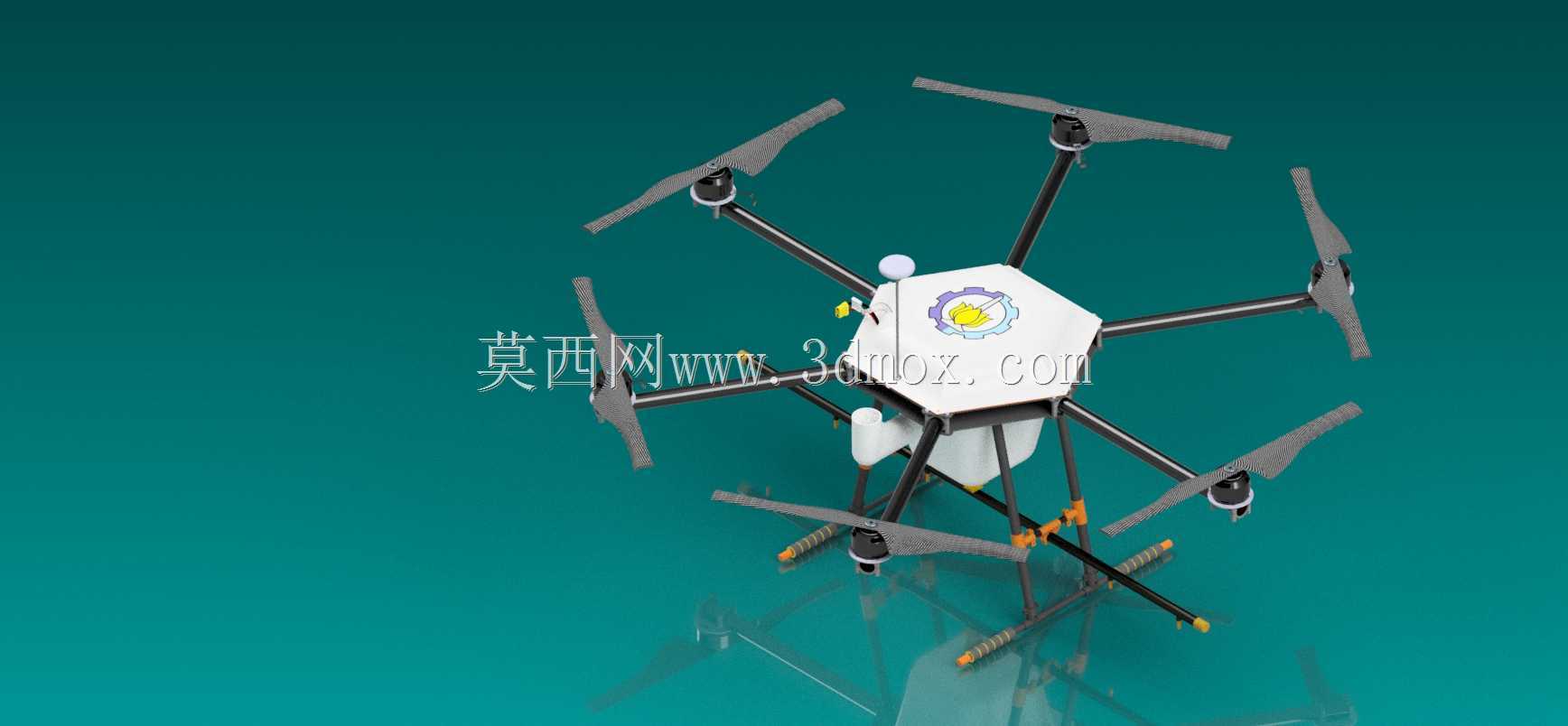

这款六旋翼飞行器的机架布局采用正六边形中心盘设计，六个机臂从中心盘等角度向外延伸，相比四旋翼布局，单轴动力冗余度更高，即便单组动力出现异常，剩余五个轴仍可维持姿态稳定迫降，适配农田作业时复杂的低空飞行环境，降低作业坠机风险。机臂采用碳纤维薄壁管材加工，在保证结构抗弯强度的前提下尽可能降低自重，中心盘为上下合盖式结构，内部预留飞控、电调、电池、液位传感器的安装位，走线沿机臂内部空腔排布，避免作业时农药雾滴附着腐蚀线路，也减少低空飞行时枝条剐蹭扯断线路的概率。起落架采用双层横置碳纤维杆搭配竖向支撑的结构，架体高度预留了药箱与喷杆的安装空间，保证降落时底部喷杆、喷头不会直接触碰地面，同时起落架横向跨度经过匹配设计，降落时不会压损作物冠层。动力端搭配15英寸螺旋桨，单轴拉力经过匹配计算，整机满载5升药箱时，单轴仍有足够的动力余量应对田间阵风扰动，飞行姿态控制精度可满足植保作业的喷幅覆盖要求。喷杆沿机臂下方延伸布置，喷头安装位置避开螺旋桨下洗气流的核心紊流区，利用旋翼产生的下压气流将药雾压向作物冠层内部，提升叶片背面的着药率，相比人工喷药的雾滴附着效果更均匀。设计时充分考虑农田作业的维护需求，机臂与中心盘采用快拆式锁紧结构，无需额外工具即可完成机臂拆卸，方便转场运输时缩小收纳体积，电调安装位置预留散热间隙，避免夏季高温作业时动力系统过热触发保护。整机重心经过配平设计，电池、药箱均布置在中心盘正下方的重心轴线上，药箱内部设置防浪涌隔板，避免药液晃动导致飞行重心偏移，影响飞行稳定性。飞控安装位设置减震阻尼结构，隔绝动力系统产生的高频振动，保证气压计、陀螺仪的采样精度，维持定高飞行的稳定性，适配大田块连续作业时的定高喷药需求，避免飞行高度波动导致喷药不均。
