管式折叠便携无人飞行系统结构设计

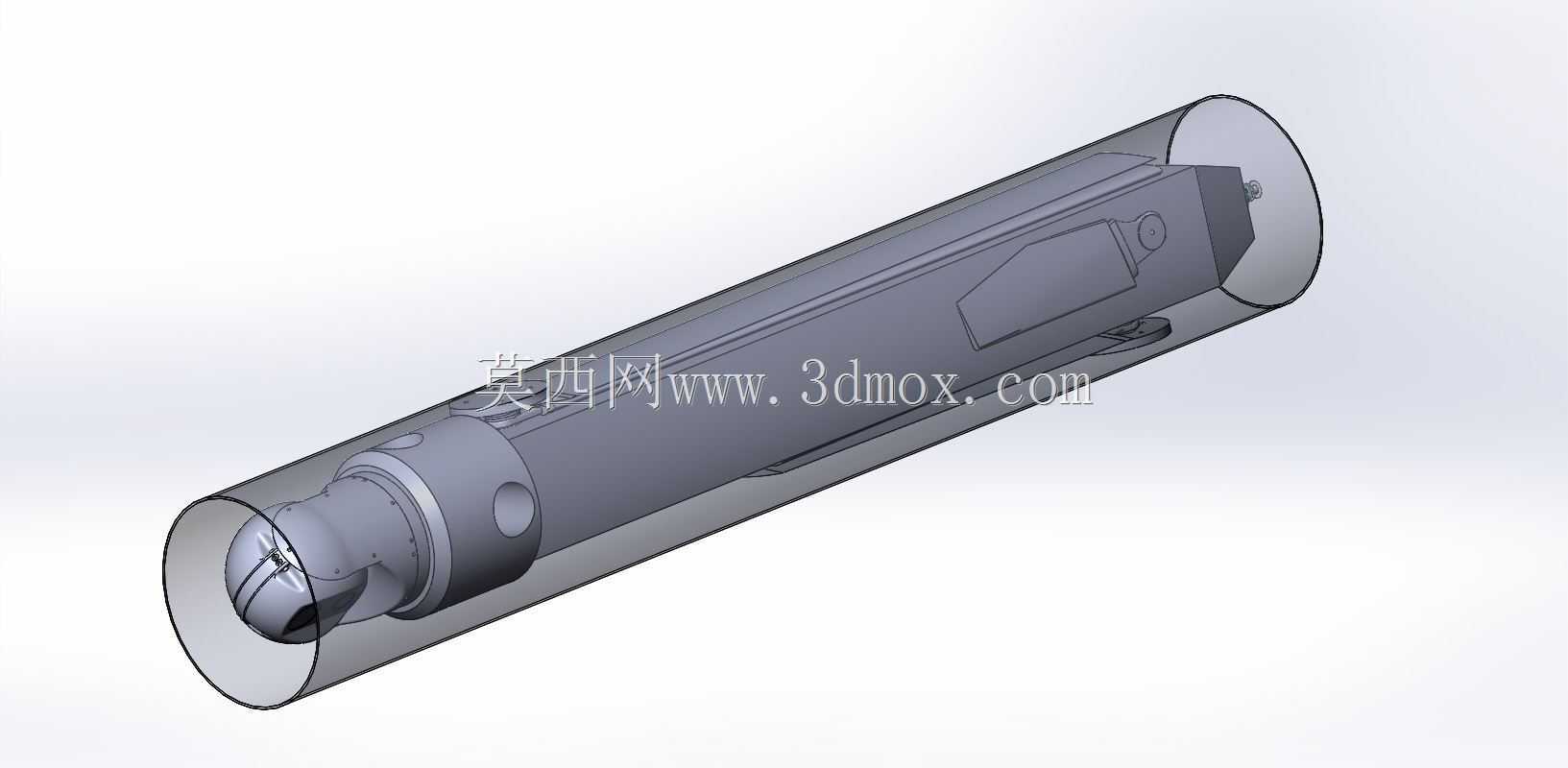

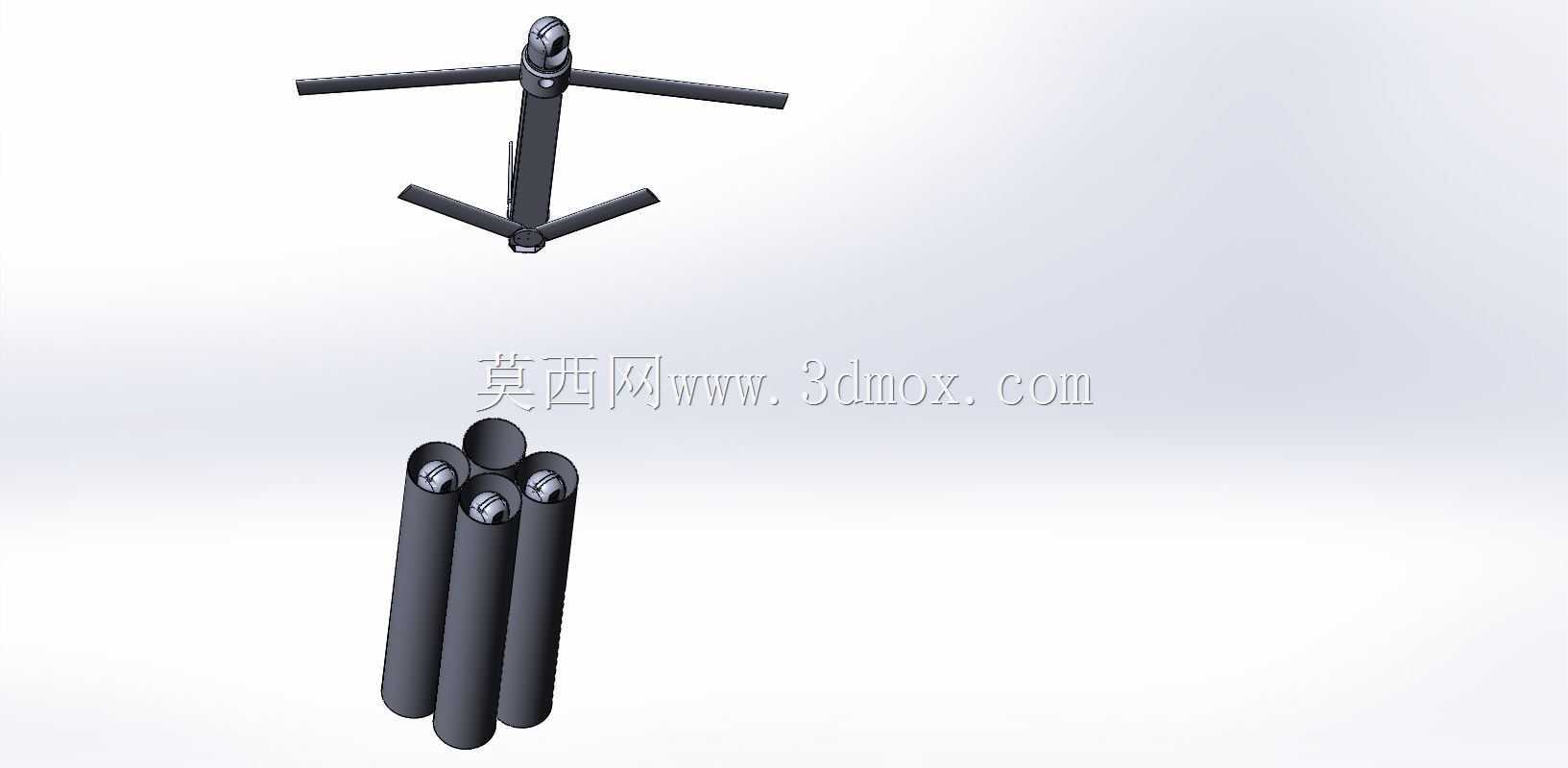

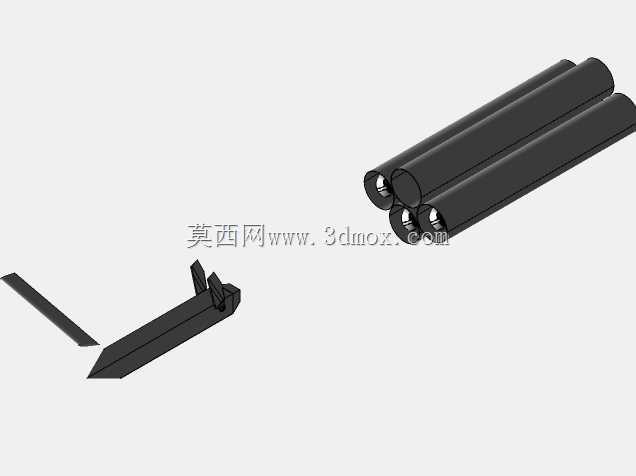

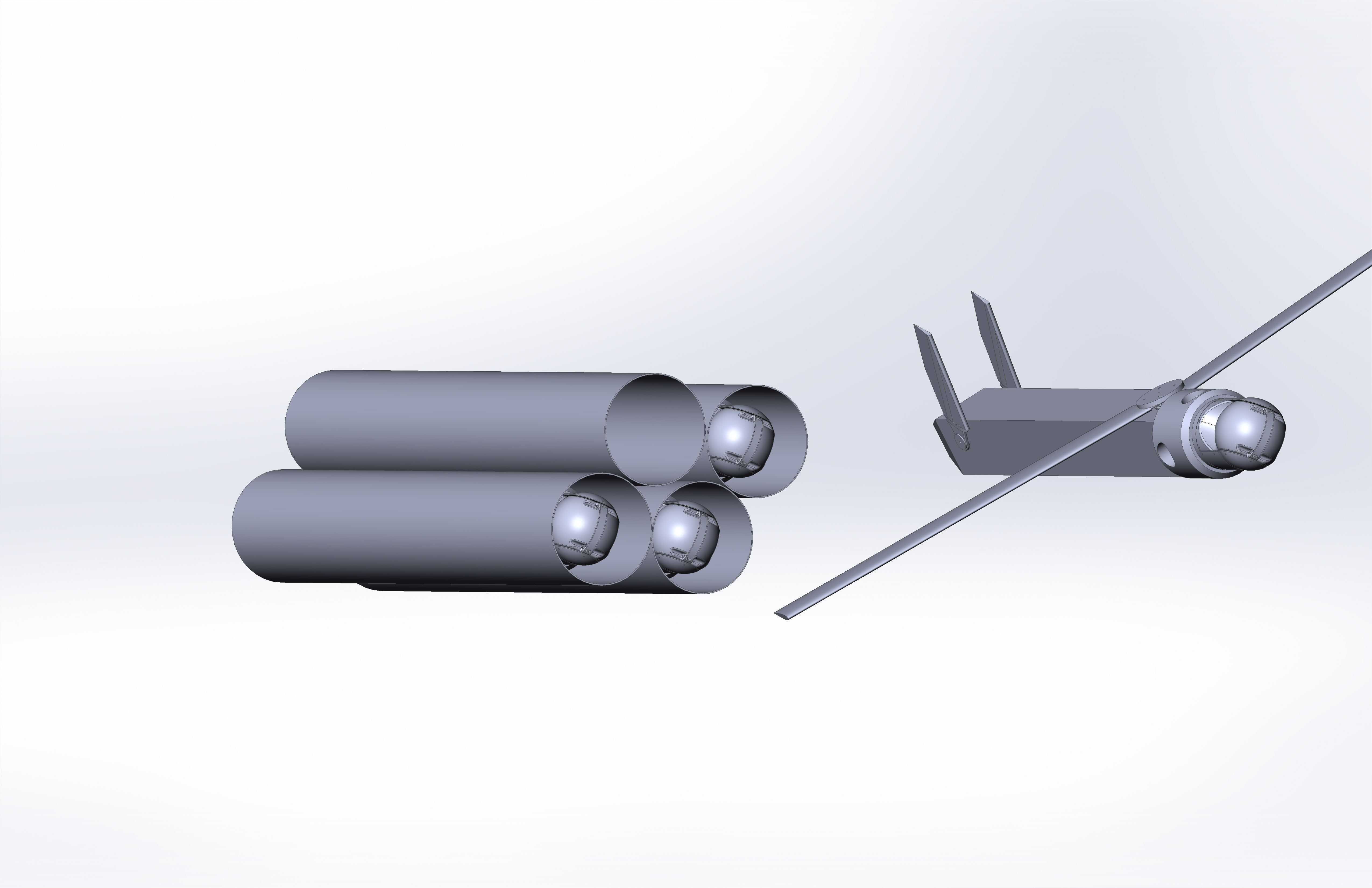

这套管式无人系统的结构设计核心围绕管式存储、快速部署的实际使用需求展开，区别于常规多旋翼无人机的外露机架结构，整套飞行机构在收纳状态下可完全收拢进圆柱形管腔内，适配单兵携行、车载发射筒、隐蔽布放等多种场景的安装边界要求。从结构布局来看，旋翼支臂采用铰接式折叠设计，收纳时三支臂沿中心主轴周向贴合收拢，整体外轮廓与存储管内壁完全匹配，无突出结构避免存储、运输过程中出现磕碰卡滞；出管后支臂依靠自身铰接处的弹性预紧结构自动展开到位，配合端部的自锁结构锁定展开角度，无需额外人工干预即可完成飞行前的结构就位，适配快速响应的任务场景。中心主轴采用一体化中空结构设计，内部预留飞控模块、电池、通信模组的安装腔体，所有走线全部内置在结构空腔内，既降低飞行过程中的气动阻力，也避免外露线路在发射、飞行过程中被剐蹭损坏。旋翼端的动力座与支臂采用快拆式定位结构，维护时可单独更换单个动力单元，无需拆解整体机架结构，降低野外场景下的维护难度。从实际应用场景出发，这类管式无人系统主要适配短距离空中侦察、目标点位抵近观测、复杂地形环境下的快速态势感知任务，管式存储的形态可兼容现有通用发射管的安装尺寸，既可以由单兵携带手动抛投部署，也可以搭载在地面车辆、小型舰艇上作为固定侦察节点快速发射。结构设计阶段充分考虑了发射瞬间的冲击载荷，所有铰接位置都设置了缓冲限位结构，避免出管瞬间的冲击力导致结构错位；支臂展开后的重心与中心主轴完全重合，飞行过程中整机转动惯量均衡，降低飞控系统的姿态调整难度。整套结构的外形尺寸在收纳状态下完全约束在存储管的圆柱轮廓内，长度方向预留了端盖安装、缓冲垫布置的空间，不会出现结构超差导致无法装入发射管的问题；展开后的旋翼旋转平面与中心主轴垂直，三支臂呈120度周向均布，气动布局稳定，悬停状态下的姿态控制冗余度充足，可在3-4级风的户外环境下稳定执行观测任务。结构材质选用上兼顾轻量化与结构强度，支臂采用高强度轻质合金加工，在满足折叠强度、抗冲击要求的前提下尽可能降低整机重量，提升有效载荷能力与续航表现。
