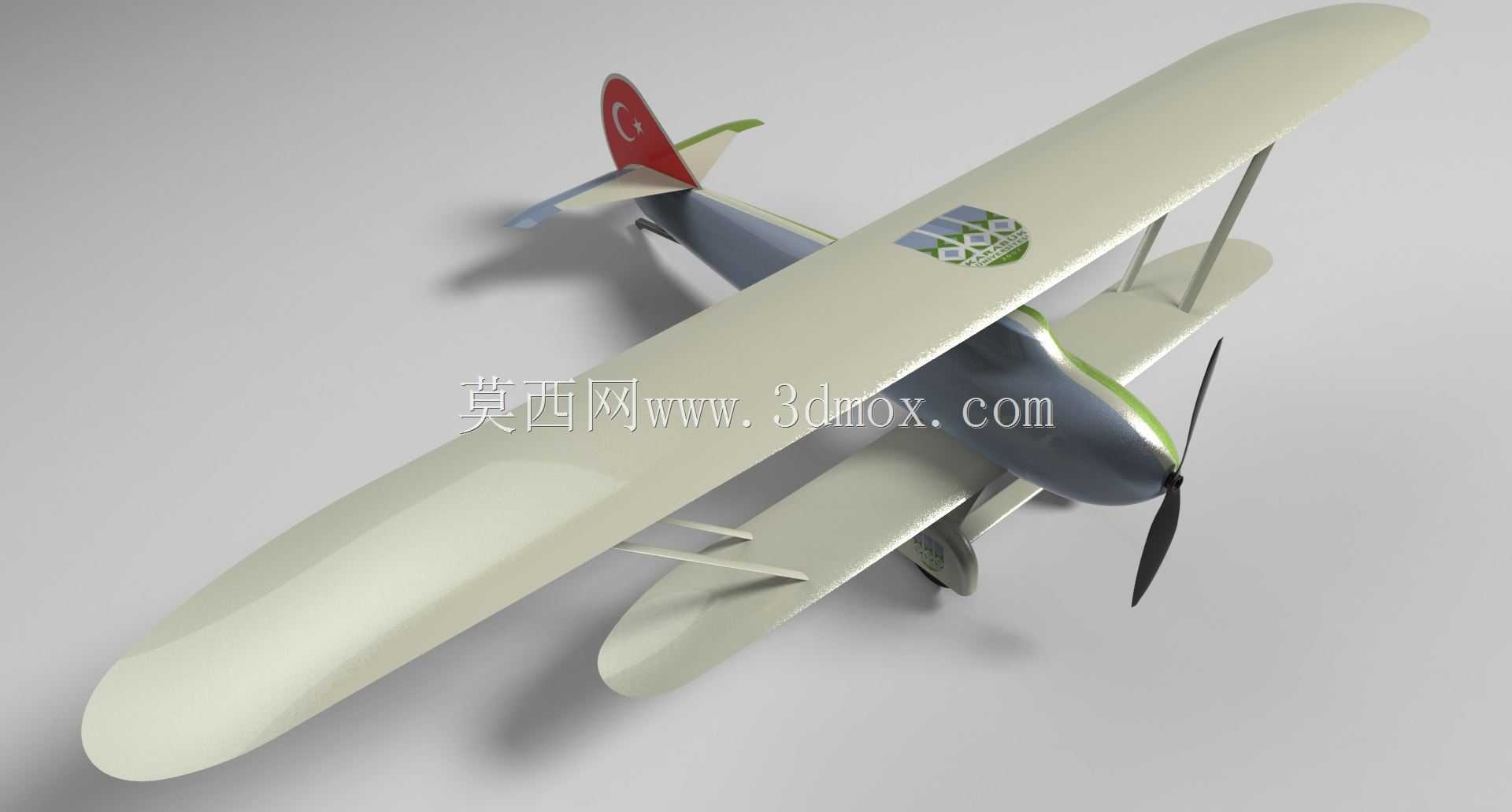

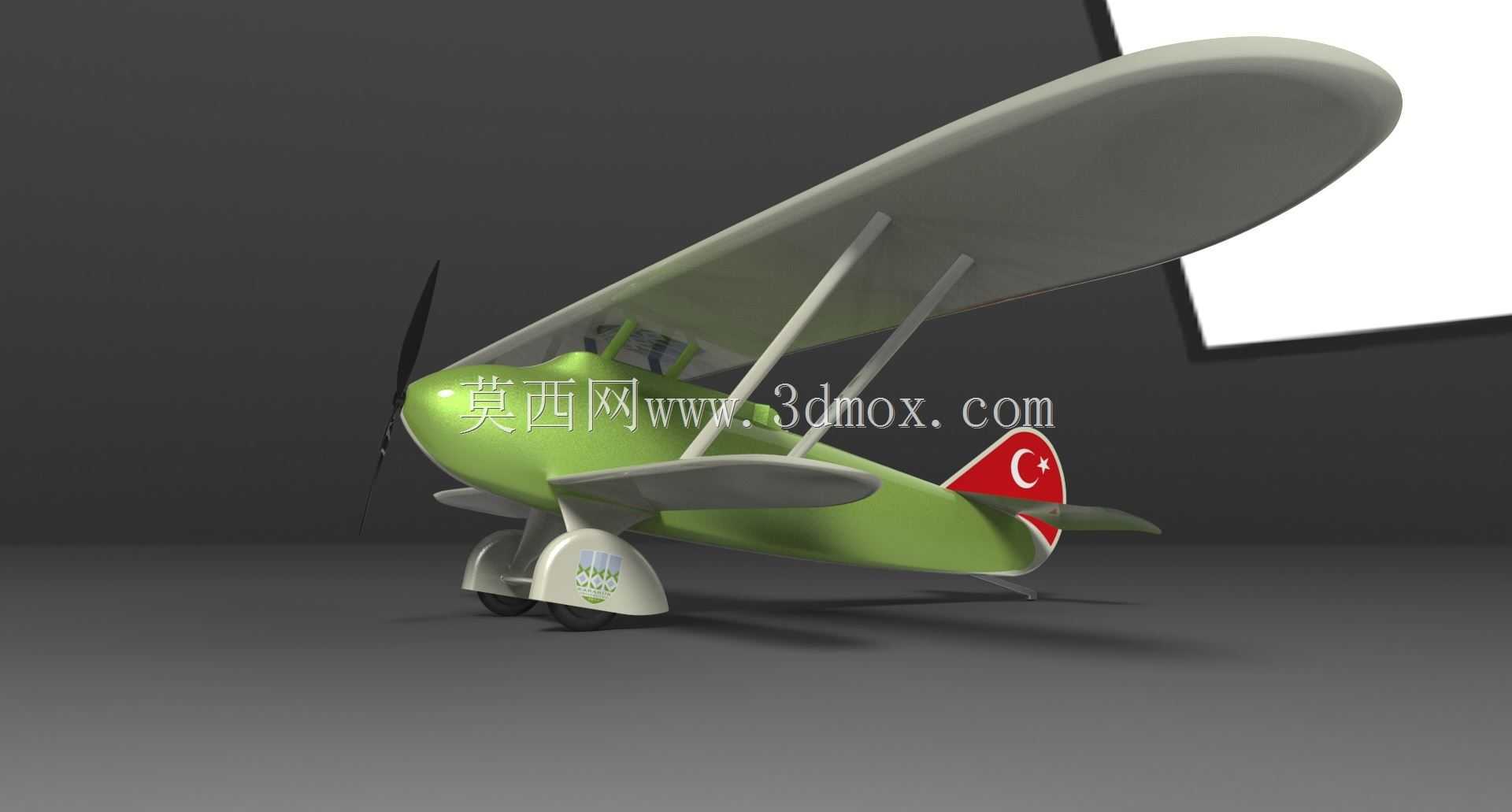

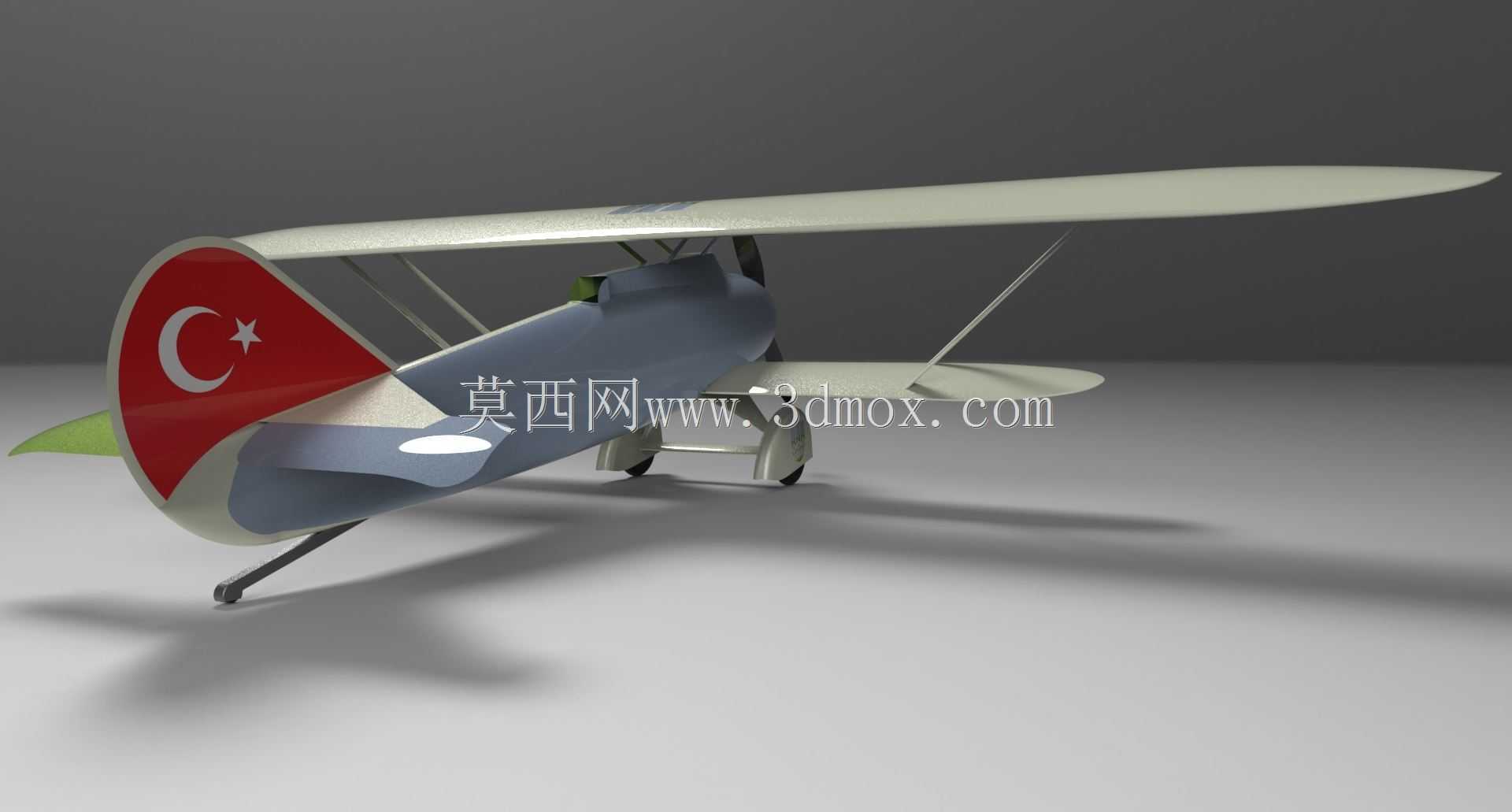

布雷盖XIX B2双翼机线框结构设计

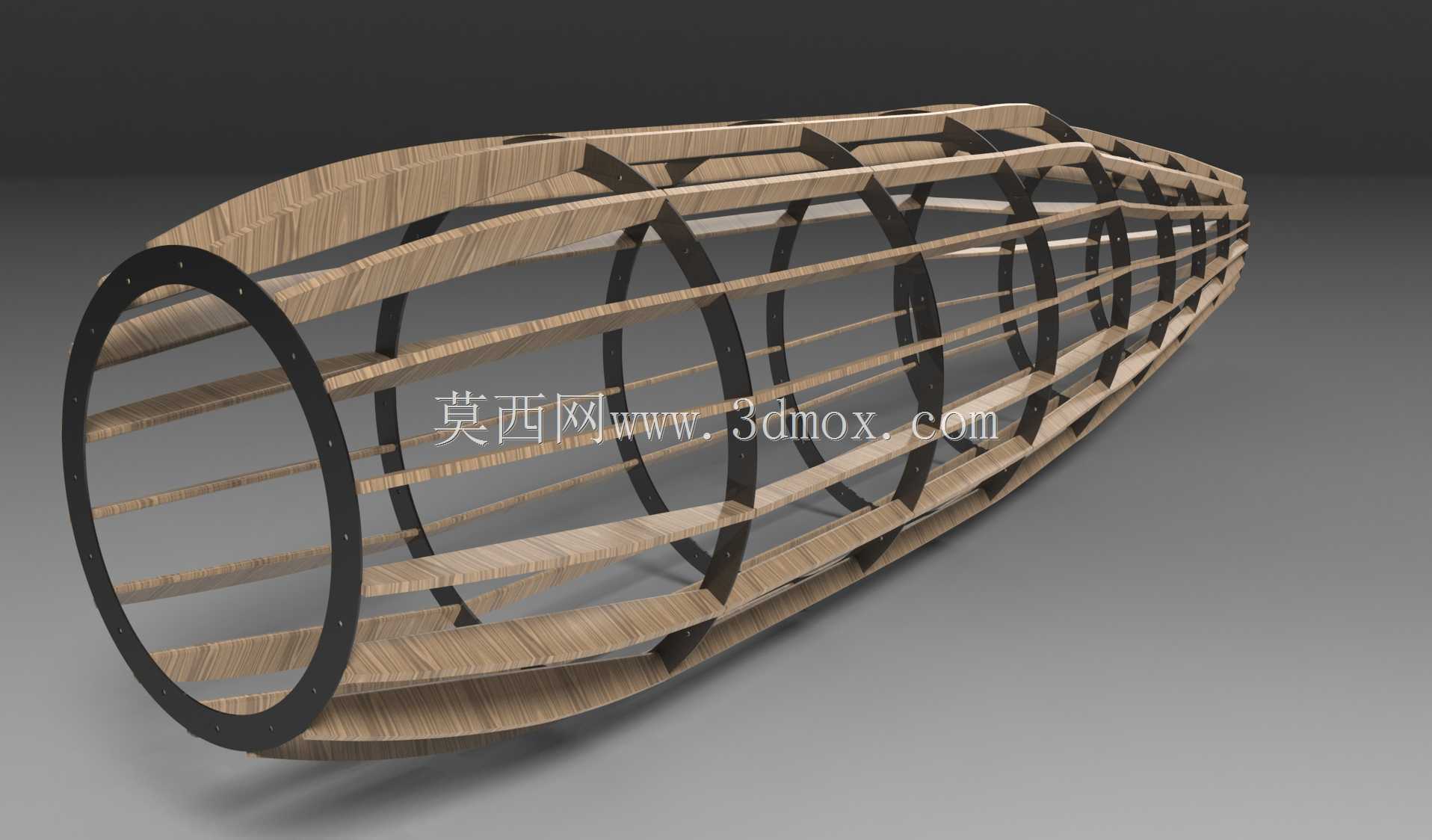

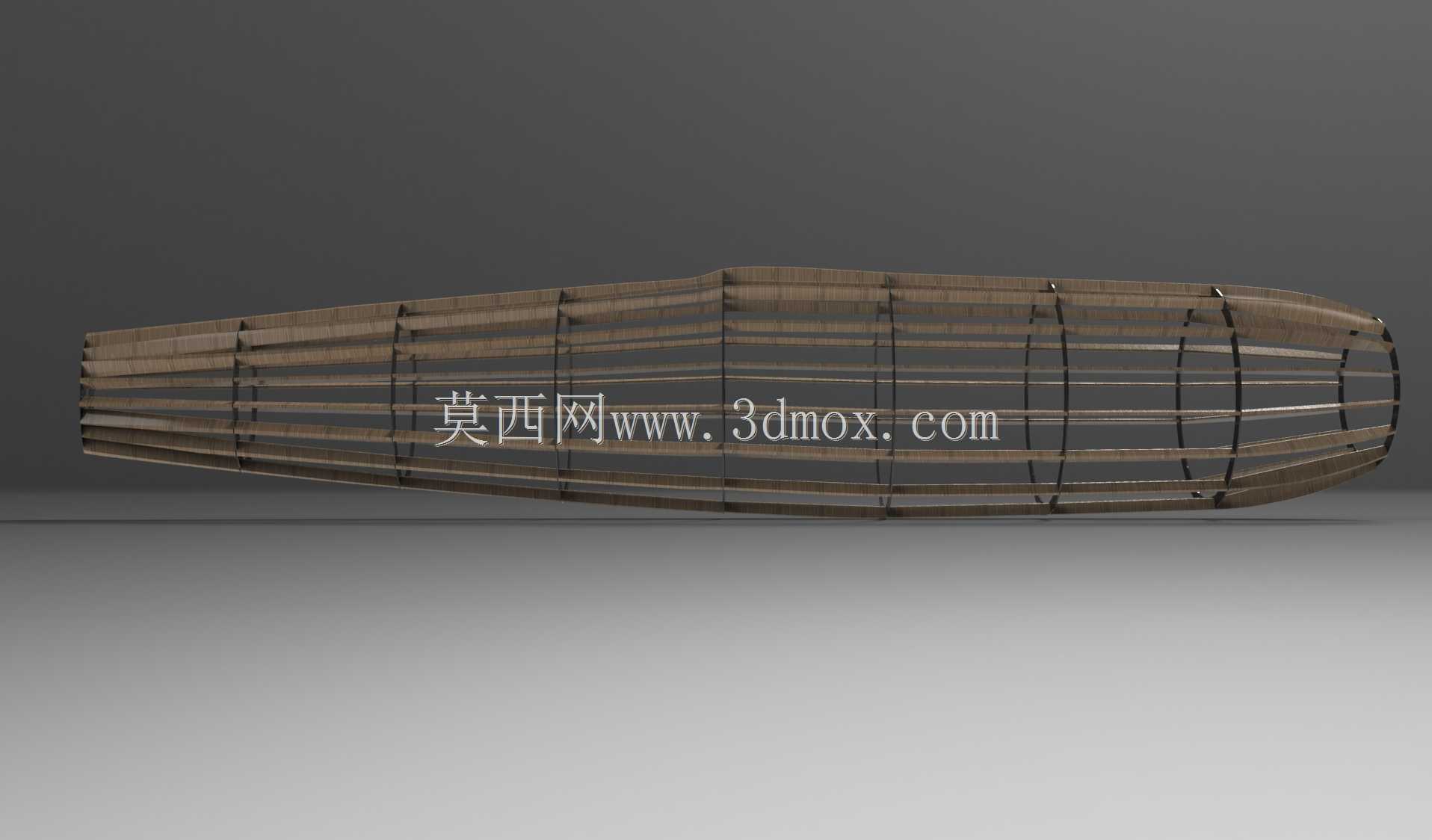

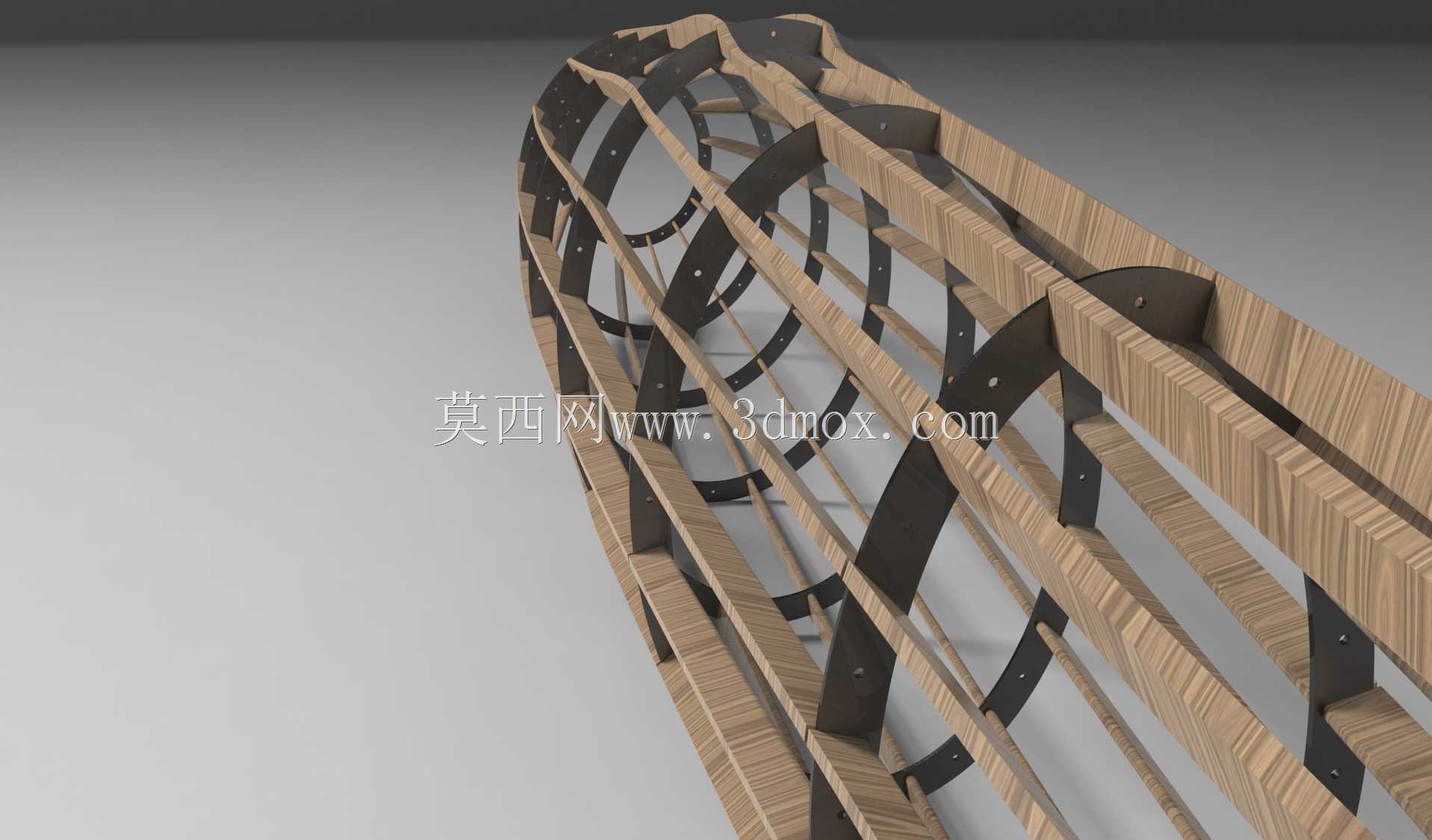

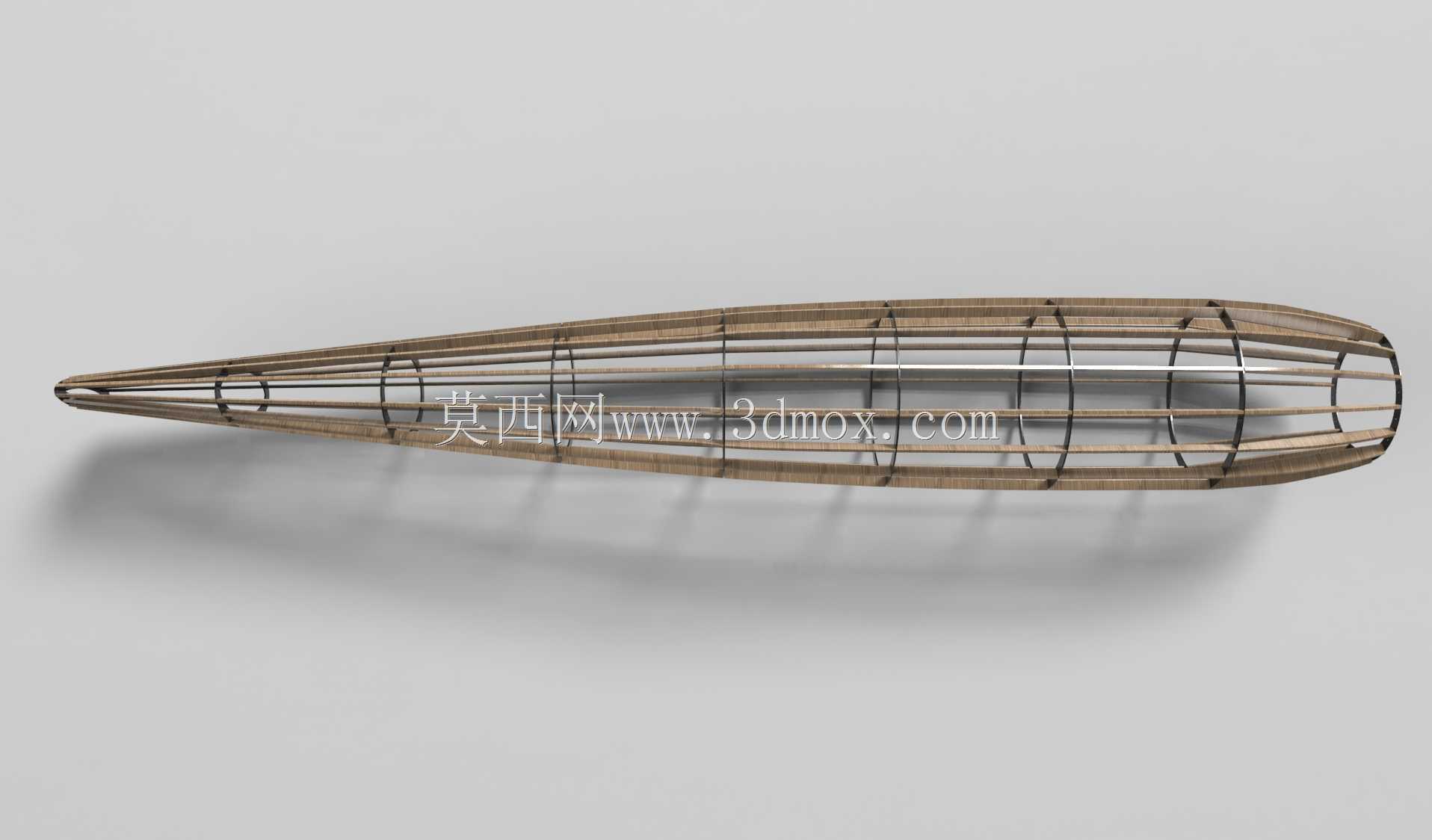

该款双翼机的三维结构设计，可直接用于航空科普展陈的等比例缩放模型制作、早期航空器复原项目的结构校核、航空主题文创产品的结构开发，也能作为航空史研究中机型结构推演的可视化参照，适配展陈装置制作、教学演示教具开发、复古飞行器复刻参考等多类工程场景。从实际功能定位来看，这款机型作为早期轻型双翼机，核心承担短程侦察、轻型运输及飞行训练类任务，上下双翼的布局设计能够在较低的发动机功率输出下，提供足够的升力支撑，适配早期低空低速的飞行作业需求，机身前部的动力舱预留了活塞式发动机的安装位，可匹配对应规格的星形活塞发动机安装接口，机身中段的乘员舱采用串列布局，兼顾观测与操作的空间需求，尾翼组的安定面与操纵面尺寸经过匹配调校，能够保障低空低速飞行状态下的姿态可控性。设计过程中优先还原了机型的结构逻辑，上下机翼之间的支撑张线结构、翼间支柱的连接点位都按照实机的受力逻辑做了对应还原，机身的蒙皮分块、整流罩的曲面过渡都贴合早期双翼机的制造工艺特征，没有做过度的现代化曲面简化，能够清晰呈现早期航空器的结构传力路径。从安装边界与尺寸适配角度来看，整机的翼展、机身长度、垂尾高度的比例严格对应实机参数，在做等比例缩放制作时，可直接提取模型的轮廓边界作为展陈基座的尺寸设计依据，起落架的轮距、尾橇的安装位置都预留了足够的安装调整空间，适配不同比例模型制作时的结构补强需求；机翼与机身的连接点位做了结构化的拆分设计，在制作实体展示模型时，可直接按照模型的拆分逻辑做部件分模，无需额外重新拆解结构。机身前部的螺旋桨旋转区域做了运动包络的预留，在做动态展示模型开发时，可直接参照该包络范围选配动力驱动组件，避免出现运动干涉问题；驾驶舱的内部轮廓预留了仪表、操纵杆的安装空间，可根据不同的展示需求加装对应的细节构件，无需对机身主体结构做二次修改。整个线框结构的建模逻辑遵循从骨架到蒙皮的真实航空器制造流程，先完成机身主承力框架、翼梁、翼肋的线框搭建，再匹配对应的蒙皮曲面，能够让结构从业者清晰识别早期双翼机的受力传递路径，对于理解早期航空器的结构设计逻辑有较强的参考价值，也能为复古航空主题的装置设计提供准确的结构参照。
