轻量化航空轴承支撑构件结构设计

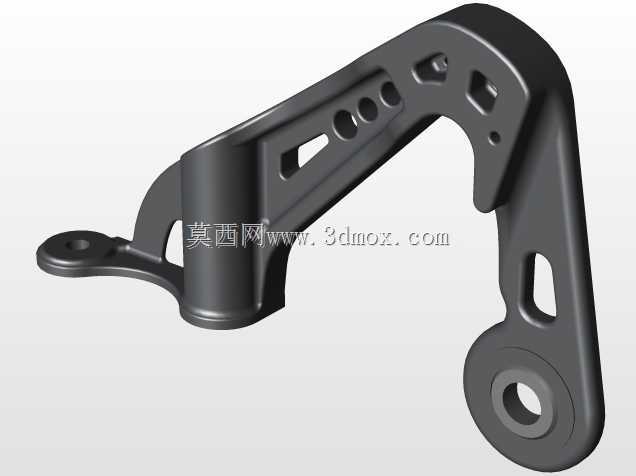

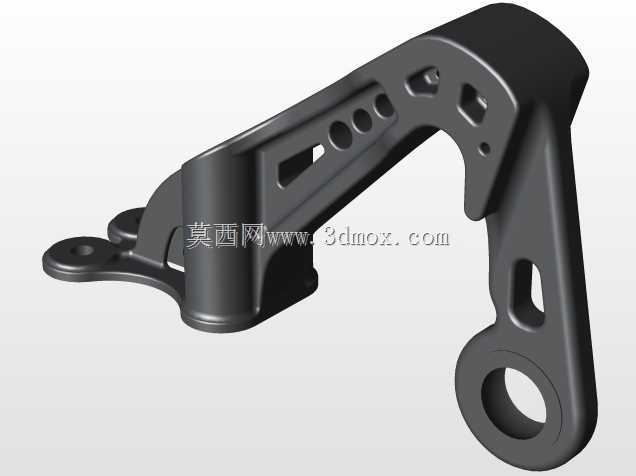

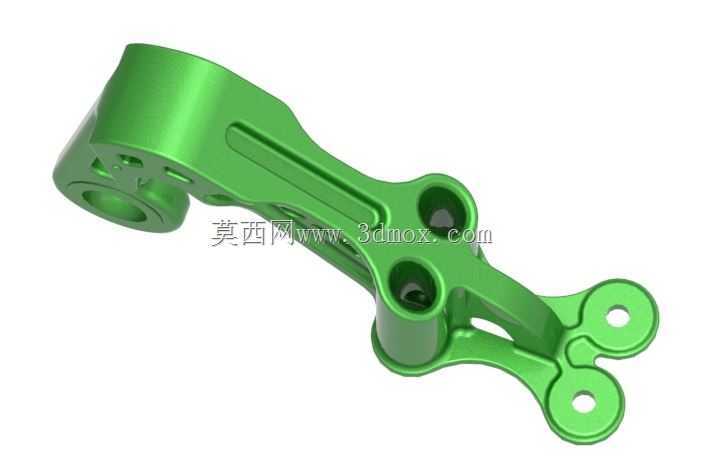

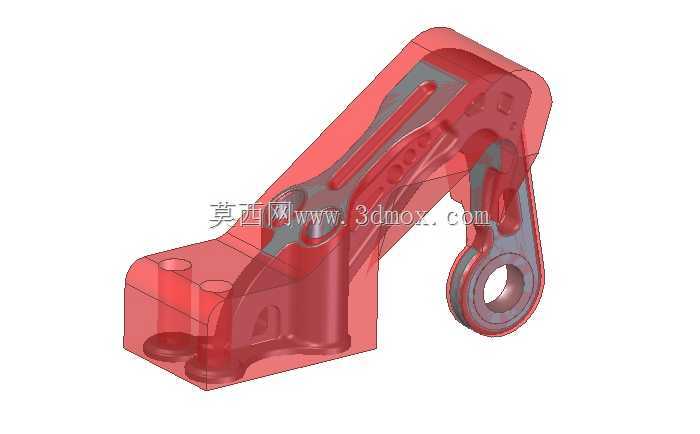

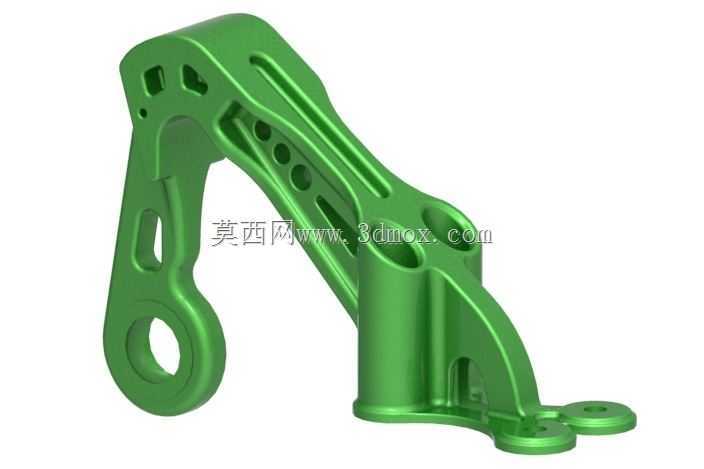

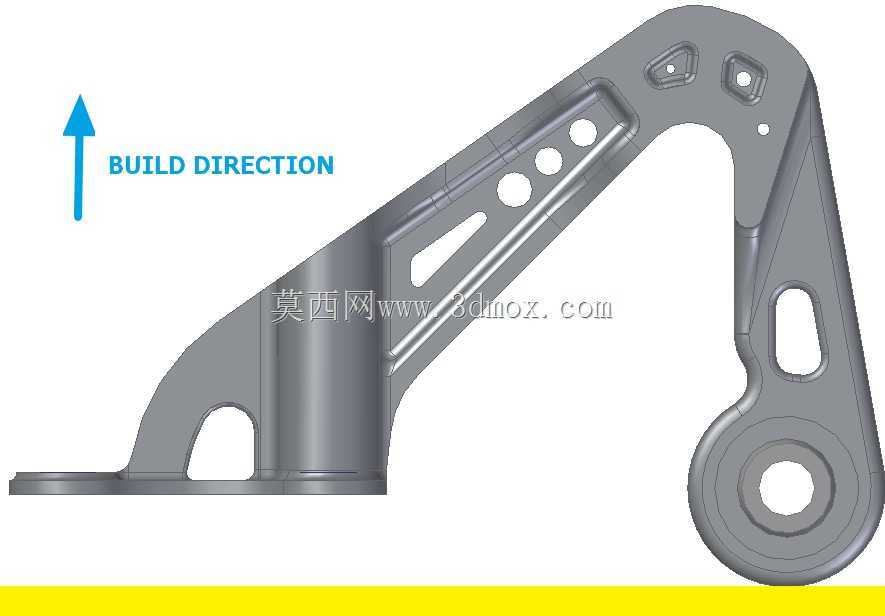

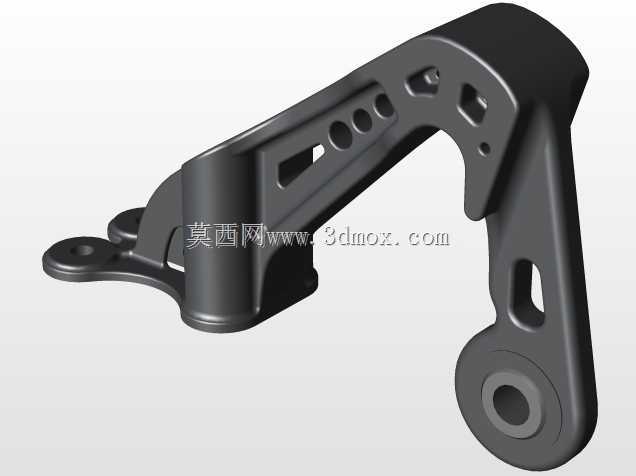

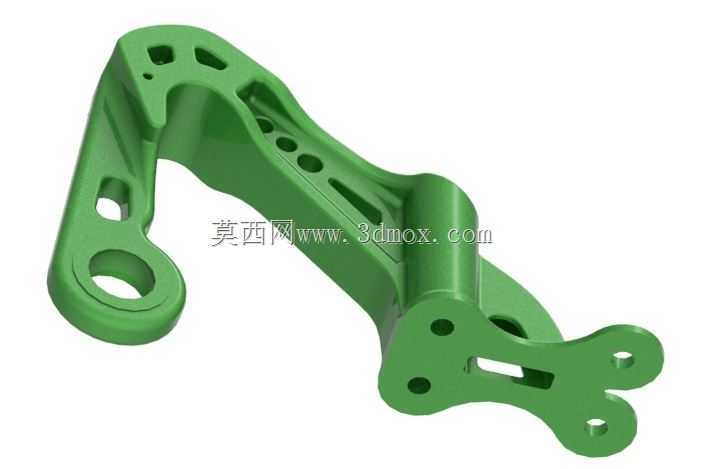

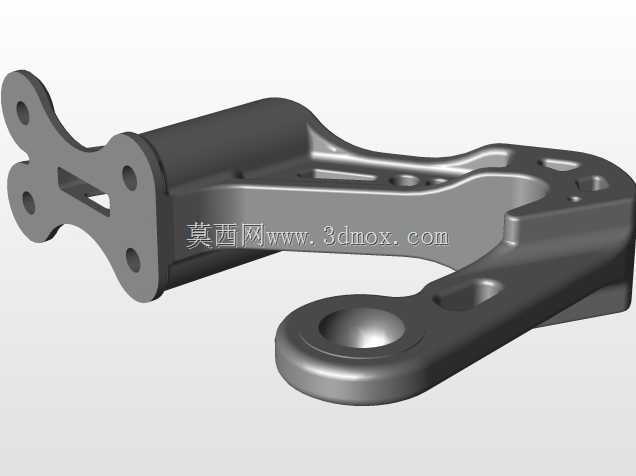

该构件作为航空传动系统中的核心支撑部件，主要承担飞行过程中轴承组件的径向与轴向载荷传递，适配固定翼机型操纵系统、附件传动机构的安装需求，在高振动、宽温域的机载工况下保持连接刚度与定位精度，避免轴承运行过程中出现偏磨、窜动问题，直接影响传动链路的运行可靠性与服役寿命。设计阶段优先采用拓扑优化思路完成结构迭代，在保证安装接口形位公差、整体静动态刚度满足机载工况要求的前提下，对非承力区域做了大面积的镂空挖槽处理，将无轴承状态下的构件自重控制在298g，相比同载荷等级的实体铸造支架减重超过40%，有效降低机载结构的无效载荷占比，契合航空装备轻量化的设计方向。构件主体采用一体化成型的结构布局，避免了多零件拼接带来的连接应力集中问题，主体承力臂采用变截面弧形过渡设计，载荷传递路径沿构件轮廓平滑分布，可有效分散飞行过程中的交变振动载荷，降低应力集中区域的疲劳失效风险。端部设置的大尺寸环形安装位用于匹配轴承外圈的装配公差，内壁预留的粗糙度与同轴度设计基准，可保证轴承压装后外圈的定位精度，支撑端的双凸台安装孔位用于将构件固定在机身上的对应安装基准面，孔位间距、端面平面度均按照机载安装标准做了边界约束，可直接适配原有安装点位，无需额外做安装面的二次加工。侧面的多组加强筋沿主载荷传递方向布置，在不额外增加过多重量的前提下提升了构件的抗扭、抗弯刚度，镂空区域的边缘均做了圆角过渡处理，避免机加工或服役过程中出现应力裂纹，所有安装孔位均设计了凸台结构，提升螺纹连接区域的局部强度，避免拧紧过程中出现构件变形。实际装配场景中，该构件可直接替换同安装尺寸的传统轴承支架，无需改动周边传动部件的布局，在维修替换、新机装配场景下均可快速完成对位安装，构件的刚度冗余设计可覆盖常规飞行工况下的过载载荷要求，镂空结构同时兼顾了机载环境下的散热需求，可快速带走轴承运行过程中产生的摩擦热量，避免轴承温升过高影响润滑脂使用寿命。
