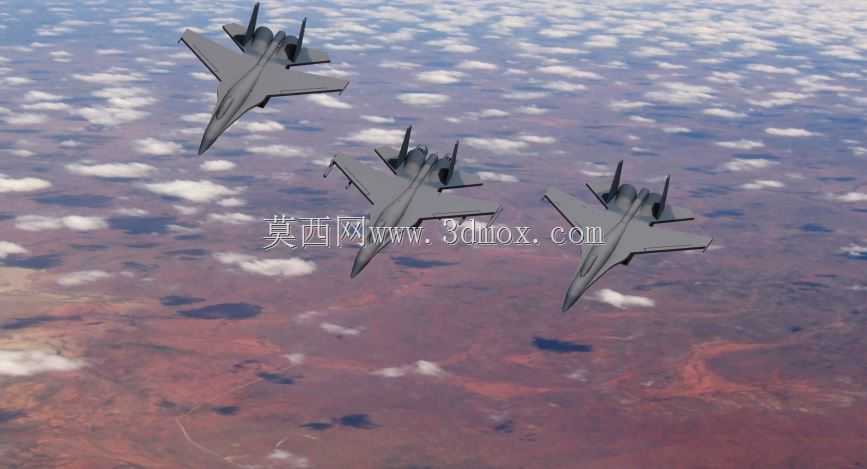

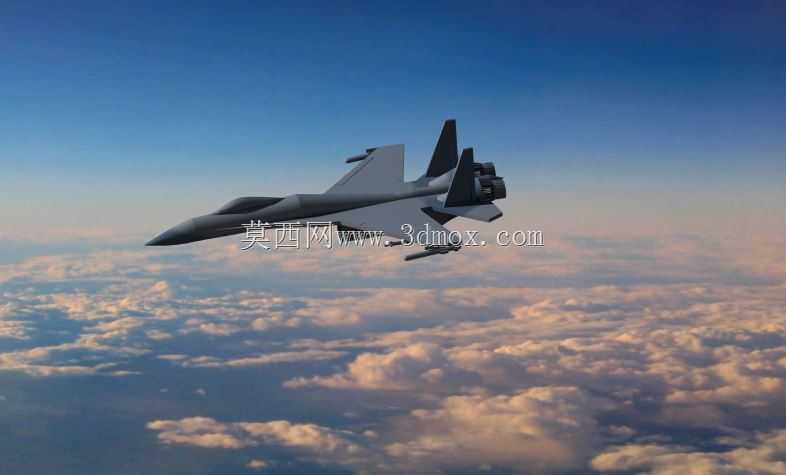

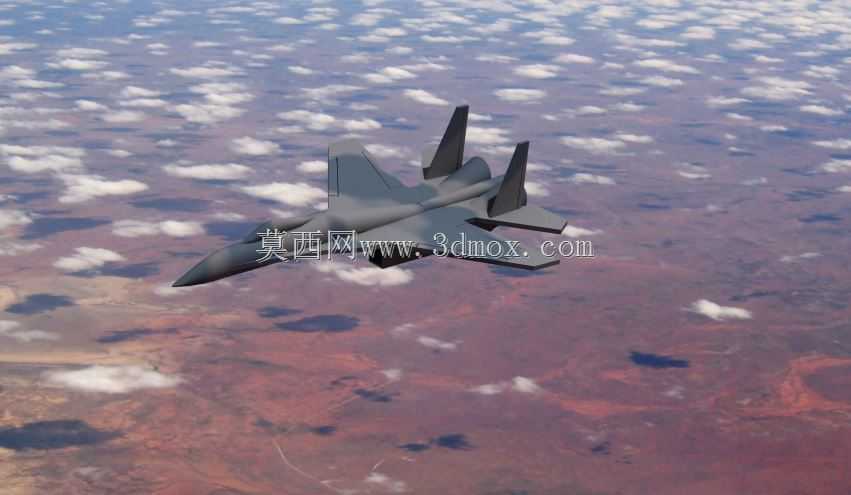

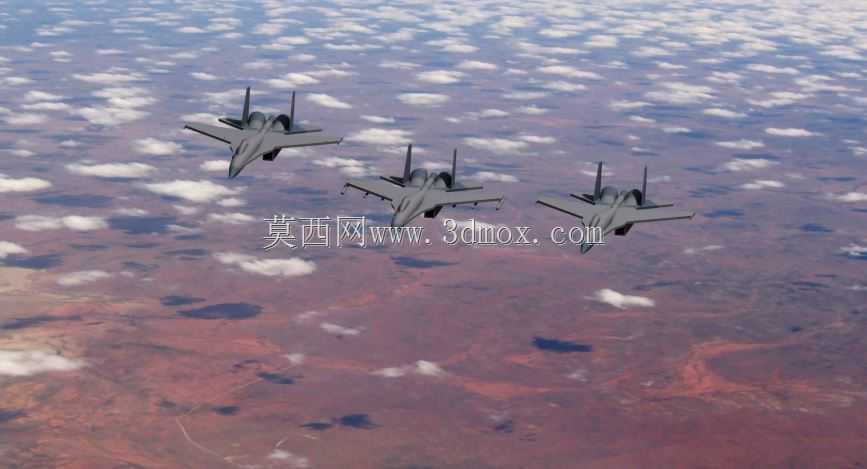

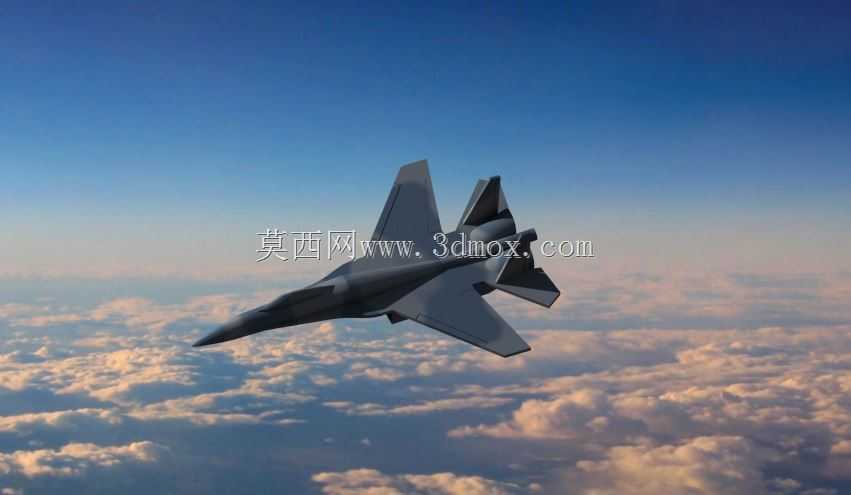

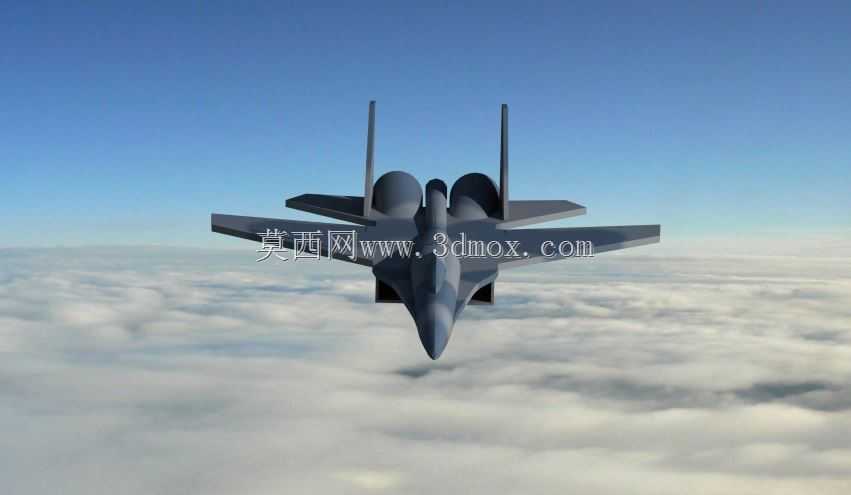

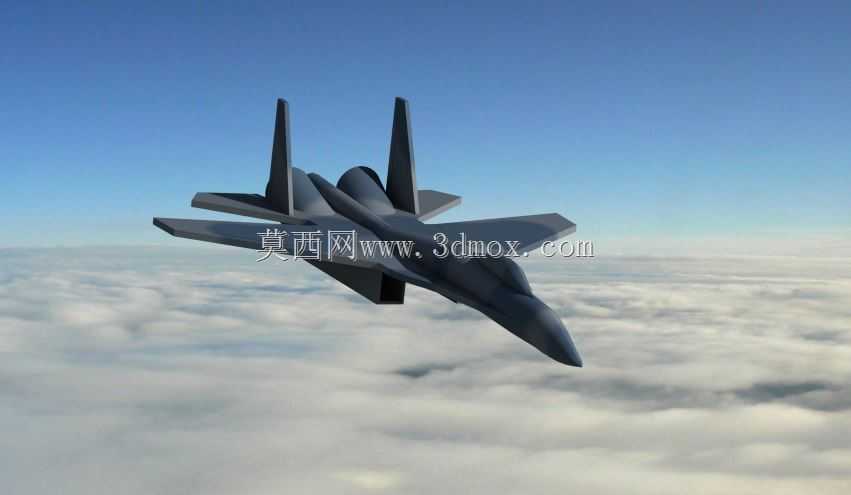

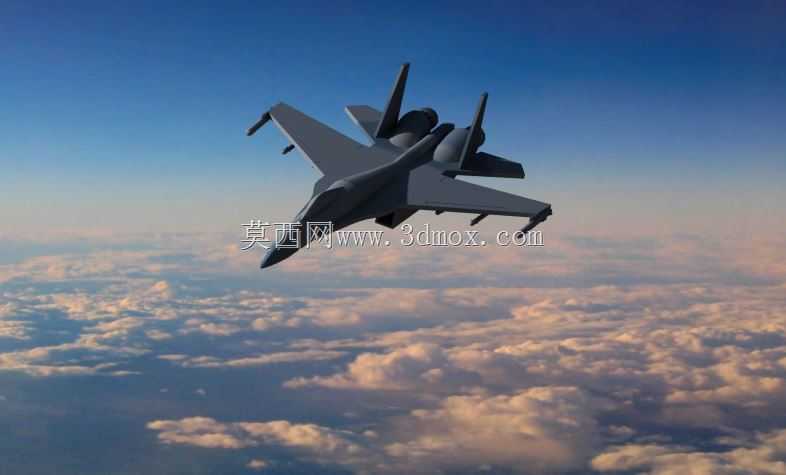

苏霍伊苏27双发重型战斗机三维结构

苏27作为典型的双发重型空中优势战斗机，其三维建模过程需要严格贴合实际气动布局与结构边界，建模时首先要梳理整机的气动外形逻辑：翼身融合体的升力体设计是核心特征，机身与机翼之间采用平滑过渡的曲面结构，没有明显的棱角分界，这种设计既能够降低跨音速飞行时的激波阻力，也能提升整机的升阻比，在大迎角机动状态下获得更稳定的气流附着效果。从实际应用场景来看，该机型最初的定位是执行远程空中截击、制空权争夺任务，后续衍生型号可拓展对地对海打击能力，因此建模时需要兼顾不同任务构型下的挂载边界：机翼下方的挂点位置、机身中线的副油箱安装位、进气道下方的设备挂载空间都需要预留准确的安装间隙，避免不同构型下出现结构干涉。

在功能特性的还原上，双发布局的发动机舱独立布置在机身两侧下方，进气道采用可调式斜板设计，建模时需要还原进气道内部的气流通道结构，以及调节斜板的转动轴位置与活动行程，保证结构运动逻辑与实际机构一致。尾翼部分采用双垂尾布局，垂尾向外倾斜一定角度，既能够提升大迎角状态下的航向稳定性，也能兼顾侧向的雷达散射特性，水平尾翼为全动式设计，转轴位置与机身承力框的连接结构需要在模型中做出准确的装配关系，还原操纵面的偏转边界。

起落架部分采用前三点式布局，前起落架为双轮结构，布置在进气道之间的机身下方，主起落架为单轮结构，收放时需要旋转收纳至机翼根部与发动机舱之间的起落架舱内，建模时需要严格匹配起落架的收放轨迹，保证舱门开合、支柱伸缩、机轮转动的运动路径没有干涉，同时还原起落架舱内部的结构限位与承力点位置。座舱部分采用水泡形整体风挡，飞行员座椅后倾角度较大，建模时需要还原座舱盖的曲面弧度、座舱内部的仪表板安装空间、弹射座椅的安装边界，保证座舱段的外形尺寸与整机比例协调。

从尺寸边界来看，整机长度、翼展、机高的比例需要严格符合实机参数，机翼的后掠角、前缘边条的延伸长度、尾喷口的伸出距离都需要按照气动设计逻辑校准，边条翼从机翼前缘延伸至座舱两侧，在大迎角状态下能够拉出稳定的脱体涡，给机翼提供额外的涡升力，这部分的曲面弧度是建模的难点，需要反复调整曲面的曲率变化，保证气流走向的合理性。机身背部的减速板结构、尾椎内部的减速伞舱、机翼前缘的机动襟翼、后缘的襟副翼结构，都需要在模型中还原独立的结构分区，明确各个操纵面的分界位置与活动范围，为后续的飞行仿真、结构强度分析提供准确的模型基础。
