车辆差速器用斜齿锥齿轮传动构件

在乘用车辆、商用载货车辆的驱动桥总成中，差速器是实现左右驱动轮转速差、保障车辆转弯与非平整路面行驶稳定性的核心部件，而斜齿锥齿轮正是差速器动力换向环节的核心传动构件，承担着将传动轴纵向输入的动力，完成90度方向转换后传递给两侧半轴的核心作用，其设计合理性直接决定驱动桥的传动效率、运行噪音与服役寿命。

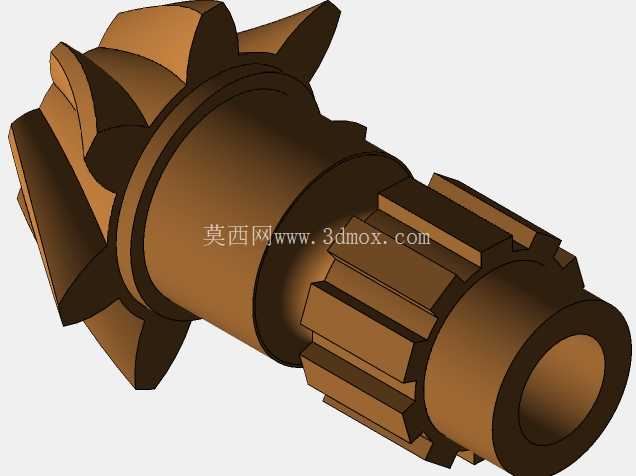

从实际工况适配角度出发，该斜齿锥齿轮采用斜向齿形设计，相比直齿锥齿轮，其轮齿啮合过程为渐进式接触，不会出现直齿锥齿轮啮合瞬间全齿冲击的问题，在车辆起步、急加速、重载爬坡等大扭矩传递场景下，轮齿接触应力分布更均匀，可有效降低啮合冲击带来的噪音与齿面磨损，适配城市公交、家用乘用车、轻型载货汽车等日常行驶工况频繁变载的使用需求。齿轮主体采用阶梯轴式集成结构，一端为斜齿锥齿啮合段，另一端加工有外花键结构，可直接与差速器壳体内的半轴齿轮啮合传递扭矩，无需额外加装连接套，减少了传动链的装配误差累积，同时轴段中心设计有通孔，既可以降低构件整体重量，适配车辆轻量化设计要求，也可作为润滑油通道，让差速器壳体内的齿轮油能够顺着通孔进入花键配合面与轴段支撑位置，保障运转过程中的润滑充分，避免干摩擦导致的齿面胶合、花键磨损等失效问题。

在结构设计的边界考量上，该齿轮的锥齿齿顶圆直径、齿长参数均匹配主流轻型车差速器的安装腔体尺寸，安装时锥齿的背锥面需与差速器壳体的定位止口完全贴合，保证锥齿轮的节锥顶点与差速器半轴齿轮的节锥顶点完全重合，避免安装错位导致的齿面偏载；另一端的花键参数采用国标渐开线花键设计，模数、压力角、齿数均匹配对应车型半轴的配合花键参数，花键的有效配合长度覆盖半轴插入深度的1.2倍以上，保证大扭矩传递下花键齿面的比压在许用范围内，不会出现花键压溃、滑牙等问题。轴段的各阶梯直径差均按照轴类零件的应力分布设计，在花键与锥齿段的过渡位置设计有圆角卸荷槽，避免应力集中导致的轴段断裂问题，圆角半径经过强度校核，既不会因为圆角过大导致装配干涉，也不会因为圆角过小无法起到应力释放的作用。

从实际应用的适配场景来看，该构件除了应用在车辆差速器中，也可适配部分需要90度动力换向的小型通用传动设备，比如小型农用机械的传动箱、园林机械的动力传输单元，这类场景下对传动件的噪音控制、承载能力有一定要求，斜齿锥齿轮的渐进啮合特性刚好适配这类需求。设计过程中，轮齿的螺旋角经过反复优化，选择的螺旋角参数可在保证轴向力处于轴承可承受范围内的前提下，最大化提升轮齿的重合度，重合度达到2.3以上，保证运转过程中始终有至少两对轮齿同时参与啮合，大幅提升传动平稳性；齿面的修形参数也结合实际工况做了适配，对齿顶、齿端做了微量修缘，可抵消装配误差、载荷下的轴系变形带来的啮合干涉，进一步降低运行噪音，延长齿轮的服役周期。在安装边界的控制上，齿轮的轴向定位尺寸严格匹配差速器内的止推垫片厚度，装配时通过调整垫片厚度可保证齿轮的啮合间隙处于0.15-0.25mm的合理区间，间隙过小会导致润滑不足、齿面卡滞，间隙过大则会出现啮合冲击、传动异响，该齿轮的轴向尺寸公差控制在IT7级精度，可减少装配时的垫片调整工作量，提升装配效率。
