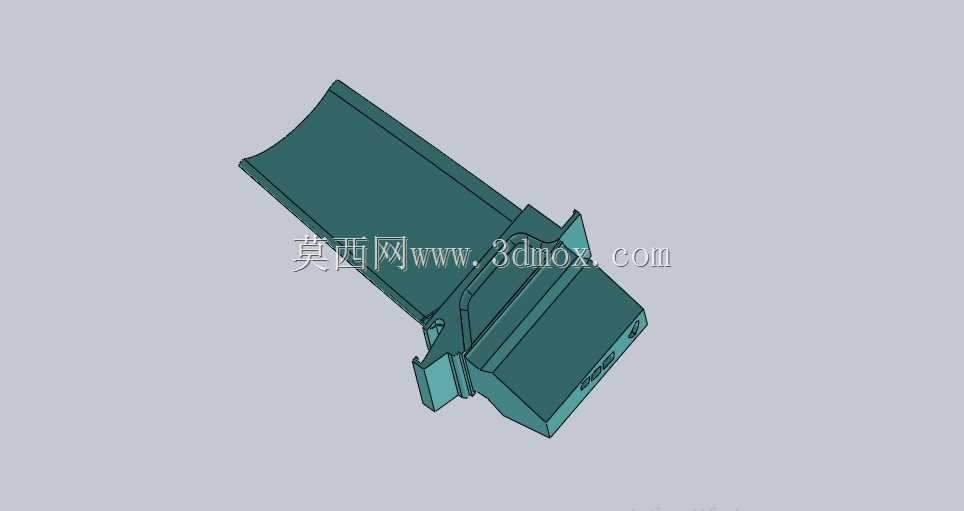

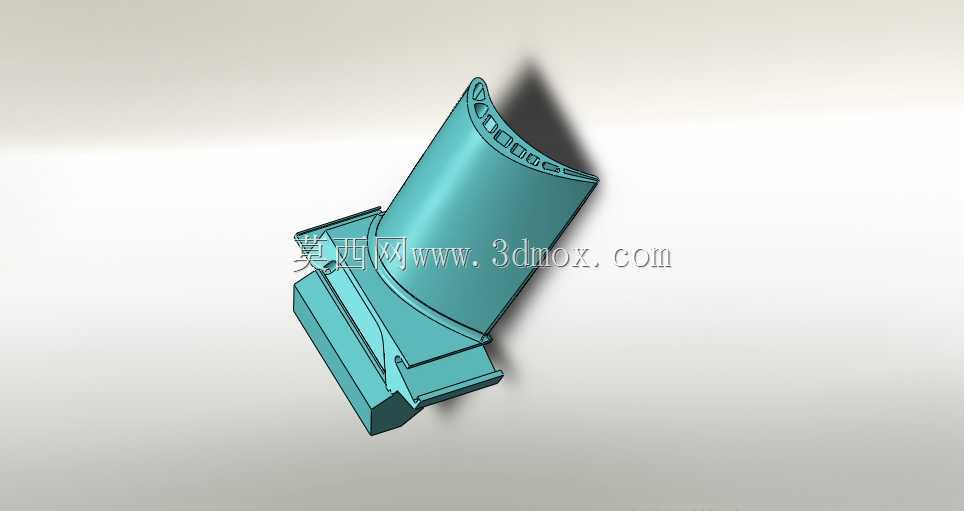

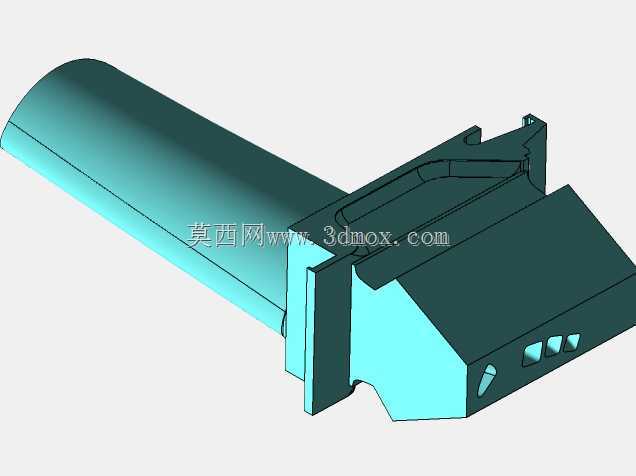

燃气轮机转子叶片曲面结构三维造型

该零件作为燃气轮机核心做功部件，直接承担高温高压燃气能量转换职能，广泛应用于地面发电燃气轮机组、航空衍生型燃机驱动的压缩机组、舰船动力透平单元中，其型面精度直接决定整机能效水平与运行寿命。从实际运行工况来看，该叶片服役时需承受持续高温燃气冲刷、高速旋转带来的离心载荷、启停过程的交变热应力，因此造型过程中首先要保证叶身型线的气动连续性，从叶根到叶顶的扭角过渡需匹配流道设计要求，避免局部气流分离造成的效率损失与激振风险。叶根部分采用枞树型榫头结构，对应轮盘轮槽的安装边界需严格控制配合公差，榫齿的承压面角度、定位台阶尺寸需保证装配后无多余窜动，同时预留高温工况下的热膨胀间隙，避免运行中出现榫头咬合或应力集中开裂。叶身顶部的围带结构（若为带冠设计）需匹配相邻叶片的装配间隙，形成整圈阻尼结构，降低运行中的振动幅值，叶身表面的冷却通道开孔位置需与内部冷却流道精准对齐，保证冷却气流能在叶身表面形成均匀气膜，隔绝高温燃气对基体材料的侵蚀。建模过程中需优先保证叶身型面的曲率连续性，采用多截面曲面拟合方式构建叶身主体，避免出现局部曲率突变导致的应力集中，叶根与叶身的过渡圆角需根据应力分布结果调整半径，在榫头应力集中区域适当加大圆角降低峰值应力。安装边界方面，榫头的定位基准面需与轮盘基准统一，叶身的安装角需严格对应气动设计给出的安装角度，保证整圈叶片装配后流道的一致性，叶顶间隙需匹配气缸内壁的型线，在保证不碰磨的前提下尽可能减小间隙，降低叶顶漏气损失。从结构设计逻辑来看，该叶片的造型完全服务于气动效率与结构可靠性的平衡，叶身的扭角分布沿叶高方向根据不同截面的线速度调整气流攻角，保证每个截面都处于最佳攻角区间，减少流动损失；叶根的榫齿数量根据离心载荷大小设计，每个齿的载荷分配需均匀，避免单个齿受力过大出现断裂。
