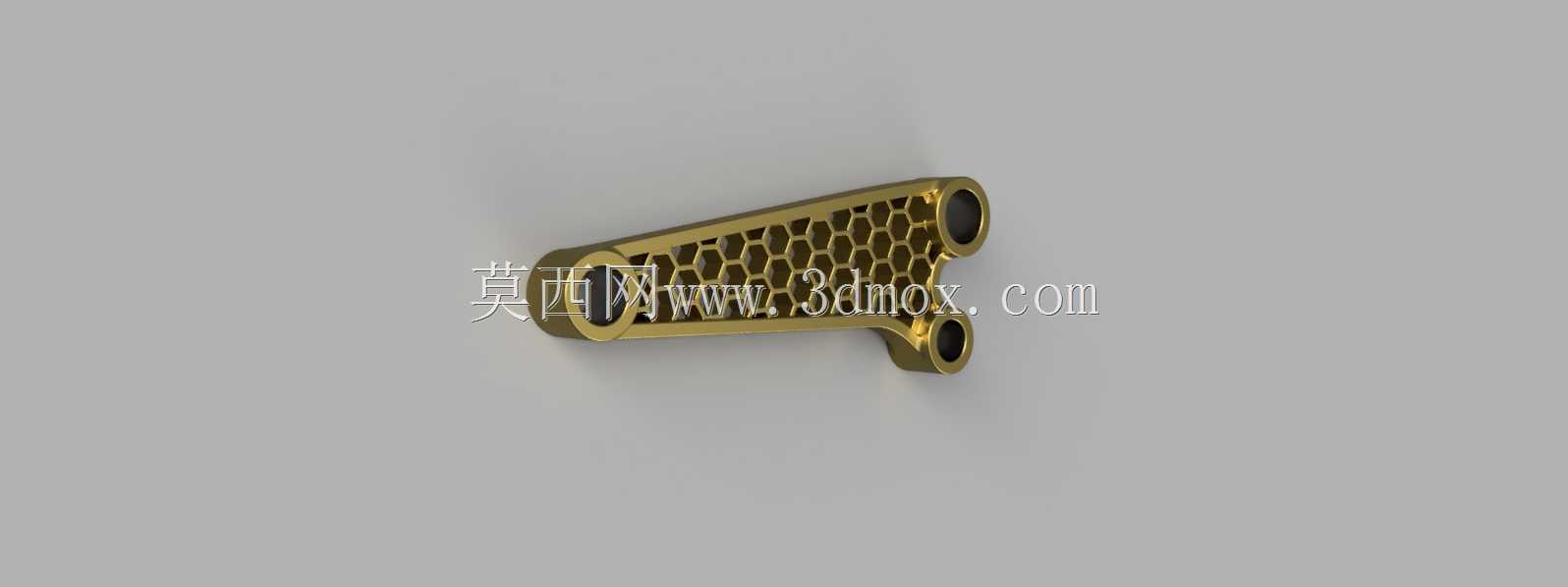

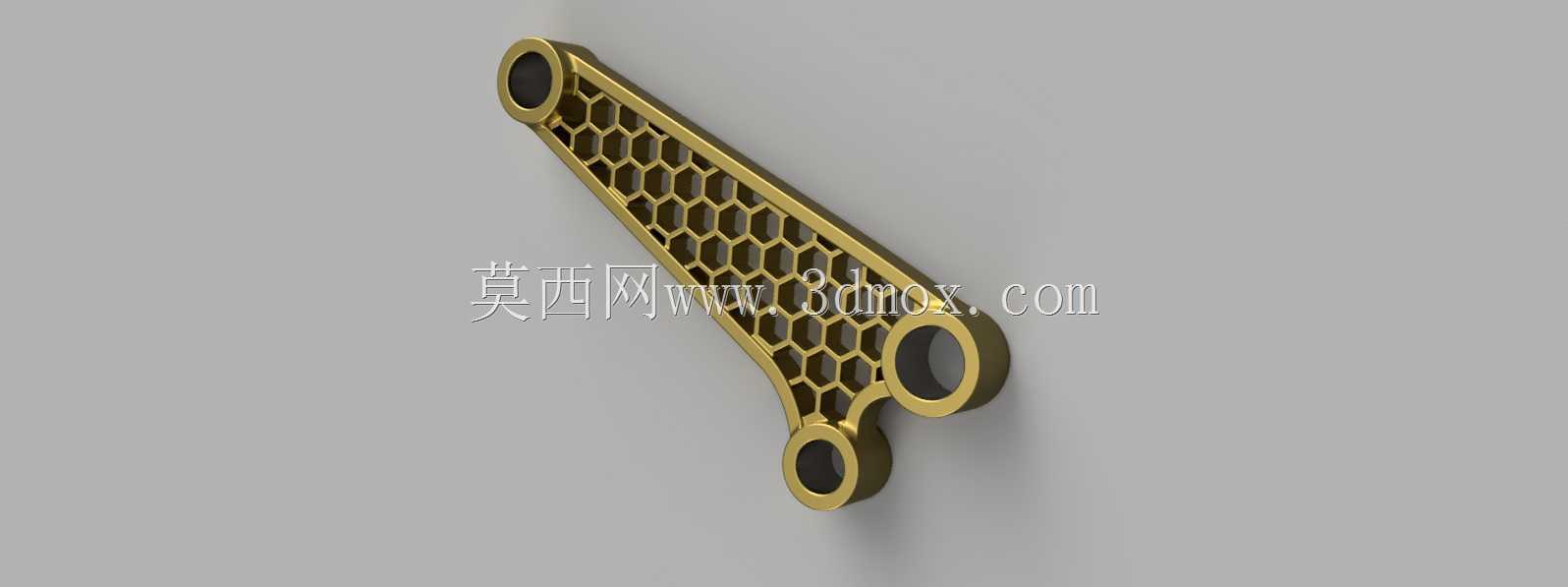

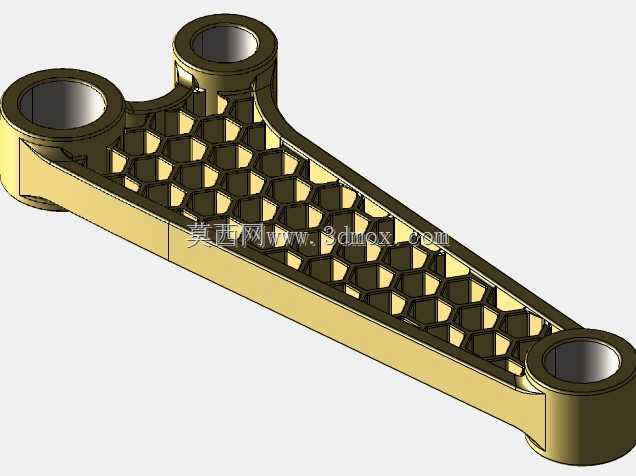

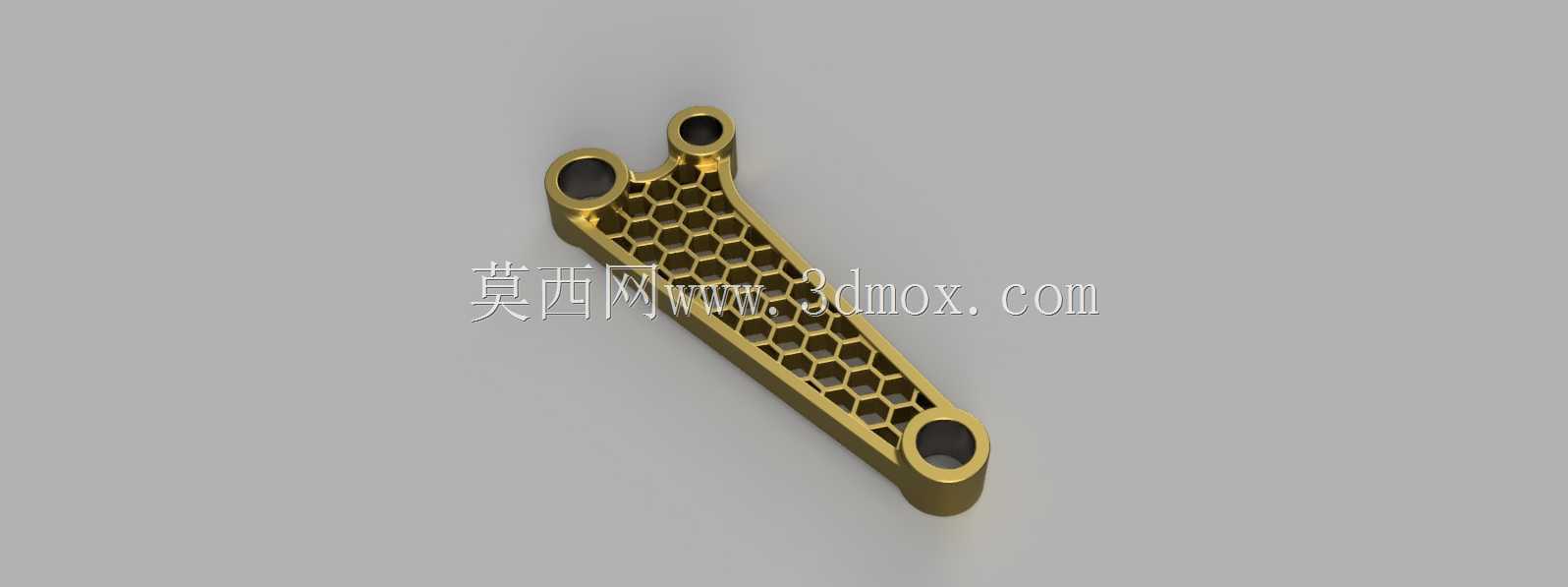

蜂窝镂空轻量化三角连接支架结构

这款三角布局的连接支架，在轻型传动机构、小型实验台架、桌面级工装夹具的连杆传动场景中适配性极强，三个带衬套安装位的孔位分别对应不同的铰接端点，可作为摇臂、连杆支撑件完成动力传递或载荷承载功能。设计阶段优先考虑了非重载场景下的减重需求，主体杆身采用正六边形蜂窝镂空构型，在保证杆身抗弯、抗扭截面模量满足使用要求的前提下，尽可能去除非受力区域的材料冗余，相比同尺寸实心支架重量可降低40%以上，同时蜂窝结构的连续网格构型可避免应力集中在单一截面，交变载荷下的抗疲劳表现优于等重量的开槽镂空结构。三个安装孔位均做了加厚凸台设计，孔壁预留了衬套压装余量，实际装配时可根据铰接轴的材质选配铜套、含油轴承或滚针衬套，避免支架本体直接与铰接轴摩擦造成磨损，后期维护仅需更换衬套即可，无需整体更换支架。安装边界上，三个孔位的中心距呈固定三角分布，适配安装面的平面度公差需控制在0.1mm以内，避免安装时支架受强制装配应力产生初始变形；支架整体厚度均匀，镂空区域的筋条宽度一致，成型时无论是采用3D打印验证还是机加工量产，都能保证各部位冷却或切削应力均匀，减少成型后的形变。从实际使用场景来看，这类轻量化支架多用于载荷不大但对运动件重量敏感的场合，比如小型自动化设备的摆臂连接、教学实验装置的传动连杆、定制化改装的轻型支撑结构，安装时需注意三个铰接点的同轴度误差，避免运转过程中出现卡滞或额外的侧向载荷。杆身的蜂窝结构除了减重之外，还可在镂空区域嵌入轻质装饰件或传感器走线槽，拓展附加功能，同时网格状的外形也能减少运动过程中的风阻，在高速往复摆动的场景下降低气流扰动带来的振动。设计时对三个安装凸台的过渡区域做了圆弧倒角处理，避免直角过渡造成的应力集中，即使承受瞬时冲击载荷，断裂风险也远低于直角衔接的结构。
