一体化涵道式四旋翼航拍飞行器结构设计

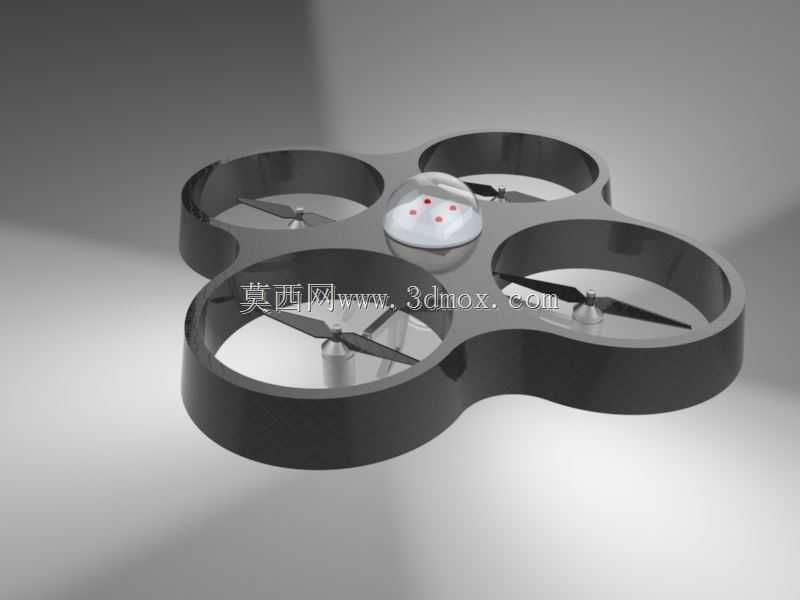

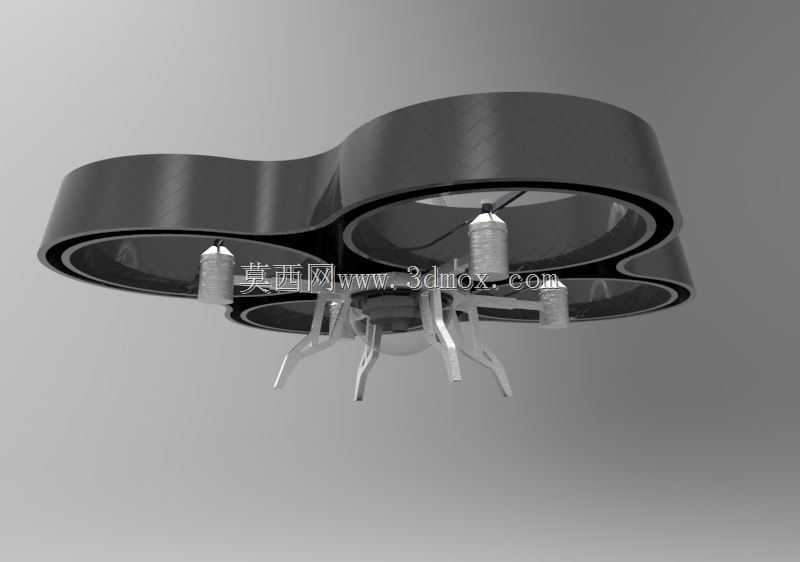

这款涵道式四旋翼飞行器的结构设计，核心围绕小范围低空作业场景的使用需求展开，区别于常规外露桨叶的多旋翼构型，整体机架采用一体式环形涵道融合设计，四个旋翼安装位通过中心承载舱平滑过渡连接，没有额外的外露机臂结构，能大幅降低低空穿行时桨叶剐蹭障碍物的概率，适配室内空间巡检、狭小区域航拍、近距环境探测这类对飞行安全性要求较高的作业场景。从结构功能层面看，四个环形涵道并非单纯的桨叶防护结构，设计阶段通过流体仿真优化了涵道内壁的曲面弧度，旋翼转动时涵道内壁能约束下洗气流的扩散范围，提升同等桨距下的升力转化效率，同时涵道环本身构成机架的主承力框架，采用一体成型结构减少了分体机臂的连接装配环节，降低了连接部位的结构应力集中风险，日常作业中的抗磕碰性能远高于常规机臂外露的四旋翼构型。中心承载舱采用半球形透明罩设计，预留了足够的内部安装空间，可根据作业需求搭载轻量化图像采集模块、微型环境传感组件或者小型任务载荷，舱体与涵道框架的连接位置做了平滑过渡处理，减少飞行过程中的气动阻力，同时半球形罩的曲面结构能避免飞行中杂物在舱体表面堆积，降低对搭载传感器视野的遮挡。设计过程中充分考虑了安装边界与尺寸适配，四个涵道的中心距与旋翼直径做了匹配优化，既保证相邻旋翼的转动区间完全独立，不会出现气动干扰，也控制了整机的外廓尺寸，涵道环的壁厚经过结构强度校核，在保证轻量化的前提下能承受常规起降的冲击载荷，机架底部预留了统一的电池安装位与飞控模块固定槽，所有电子元件的走线都可隐藏在涵道框架的内部空腔中，避免外露走线在飞行中产生风阻或者被外物勾挂。旋翼的安装座设计在涵道的中心支撑筋位置，支撑筋采用窄截面流线型结构，尽可能减少对旋翼下洗气流的阻挡，每个旋翼安装位都预留了标准的电机安装孔位，可适配同规格的外转子无刷电机，安装时无需额外做结构改装，降低装配调试的难度。整机的重心经过配平设计，中心承载舱的位置恰好处于四个旋翼升力的合力中心，飞行过程中姿态调整的响应速度更快，飞控的校准难度更低，即使搭载一定重量的任务载荷，只要在设计载重范围内，也不会出现明显的重心偏移，能保证飞行姿态的稳定性。这种涵道一体化的构型也降低了日常维护的难度，没有外露的细长机臂，收纳时无需拆卸机臂结构，整体占用空间更小，外漏的涵道环表面光滑，清洁维护时无需处理复杂的机臂连接缝隙，适合高频次的外场作业使用。
