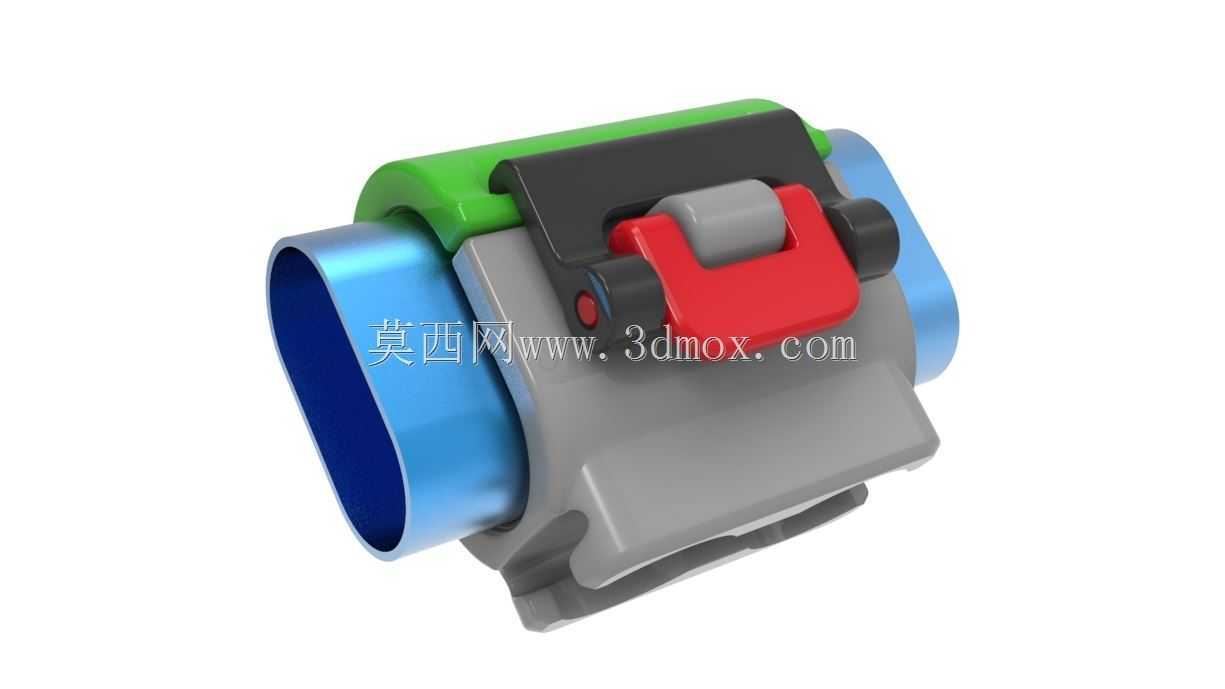

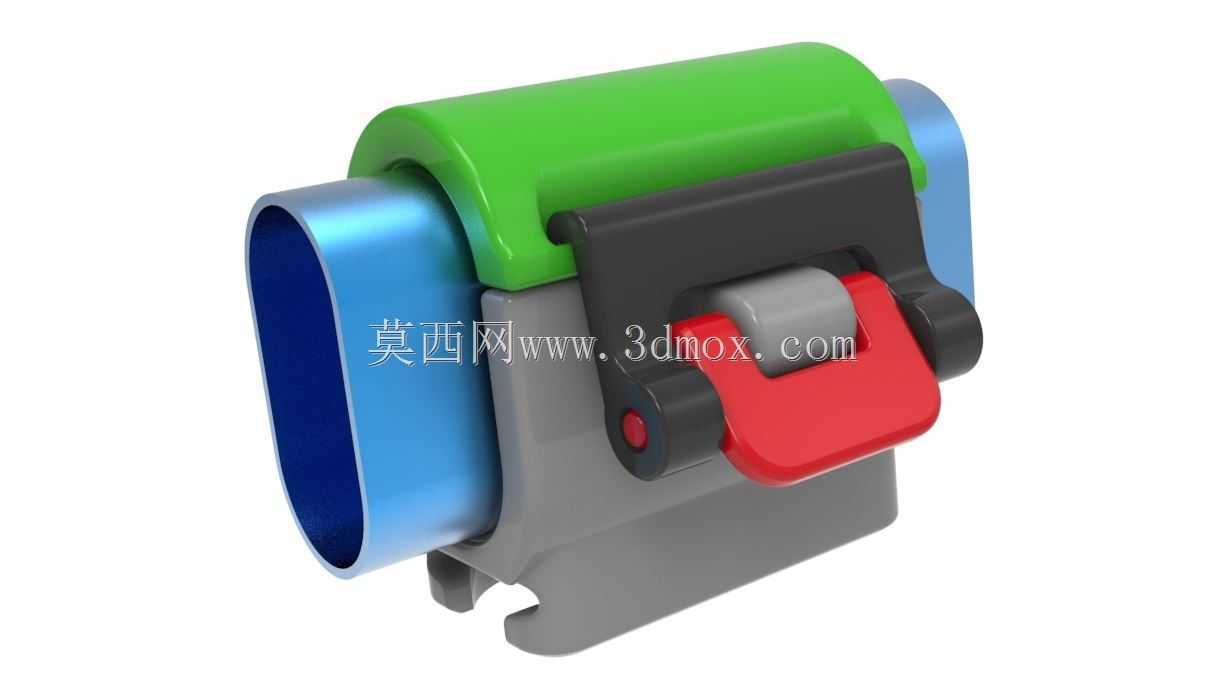

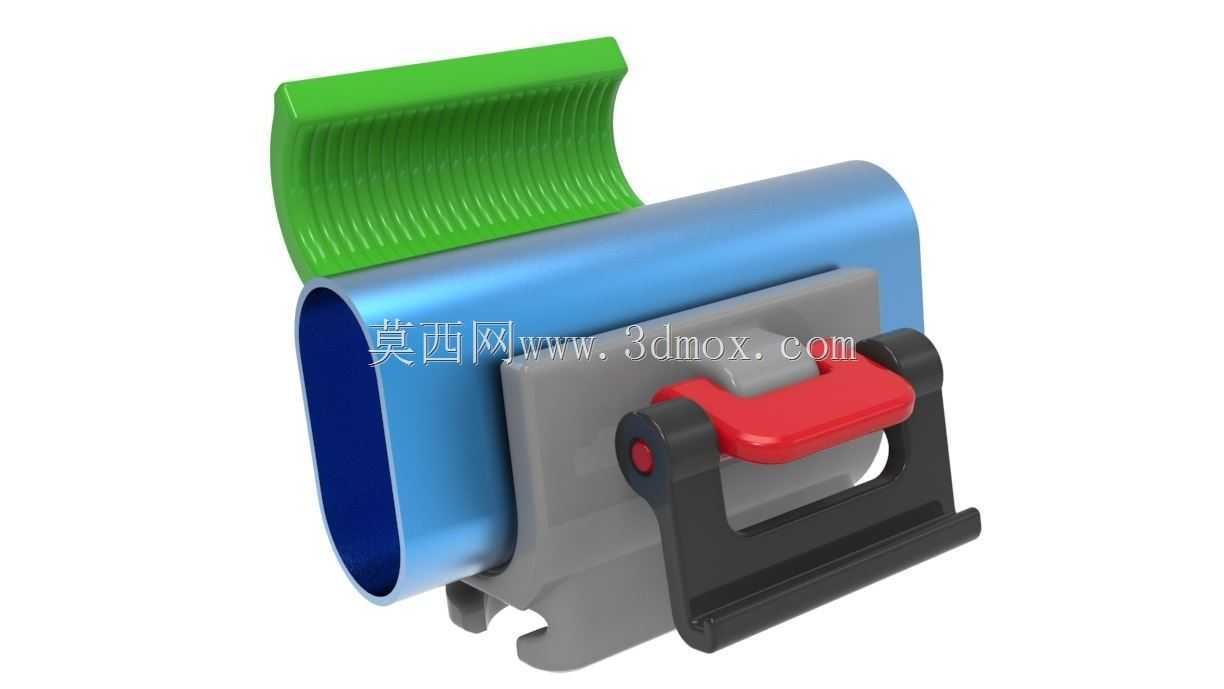

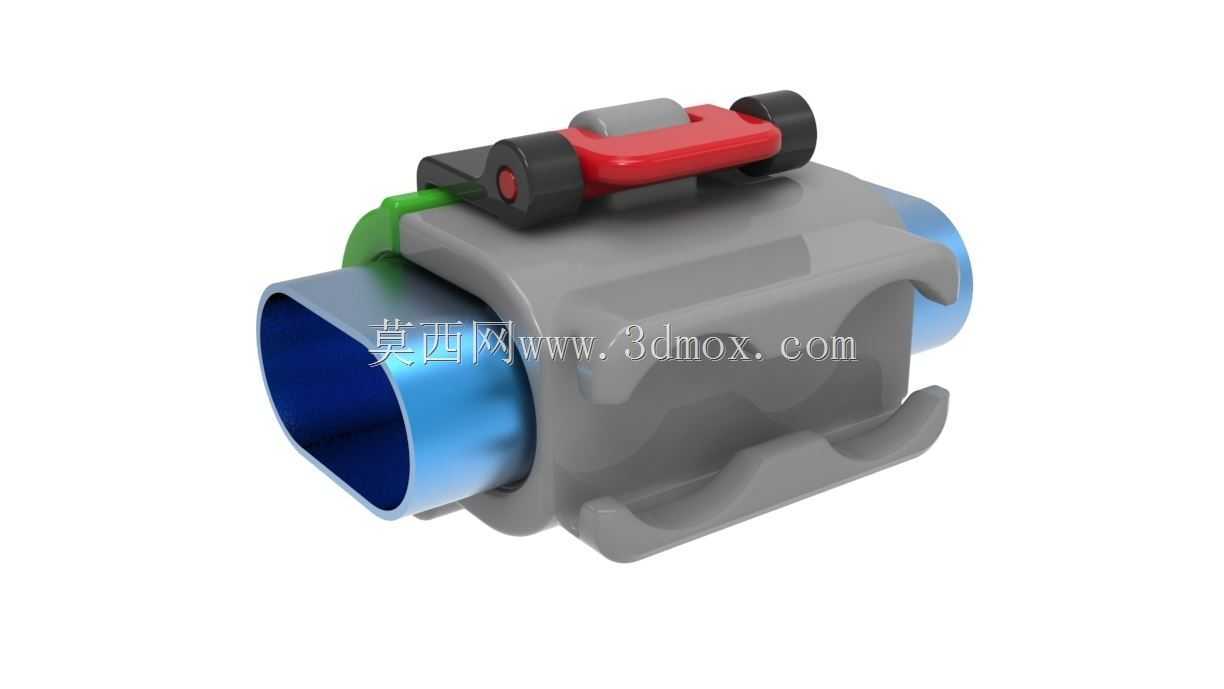

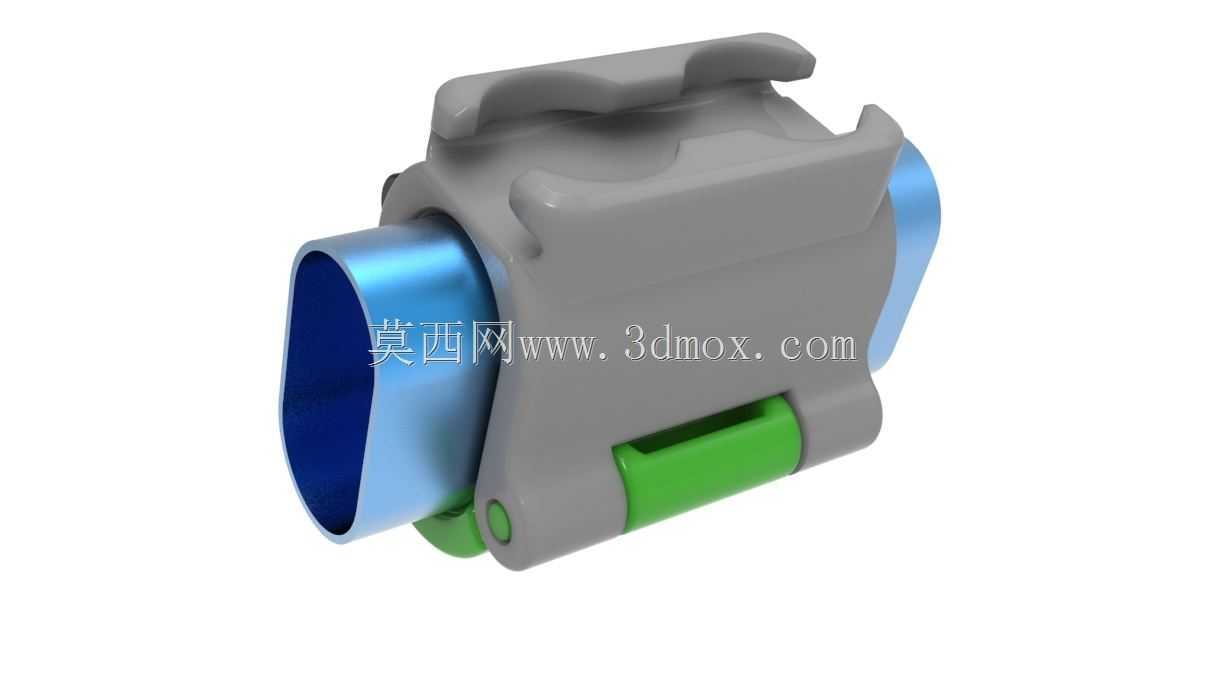

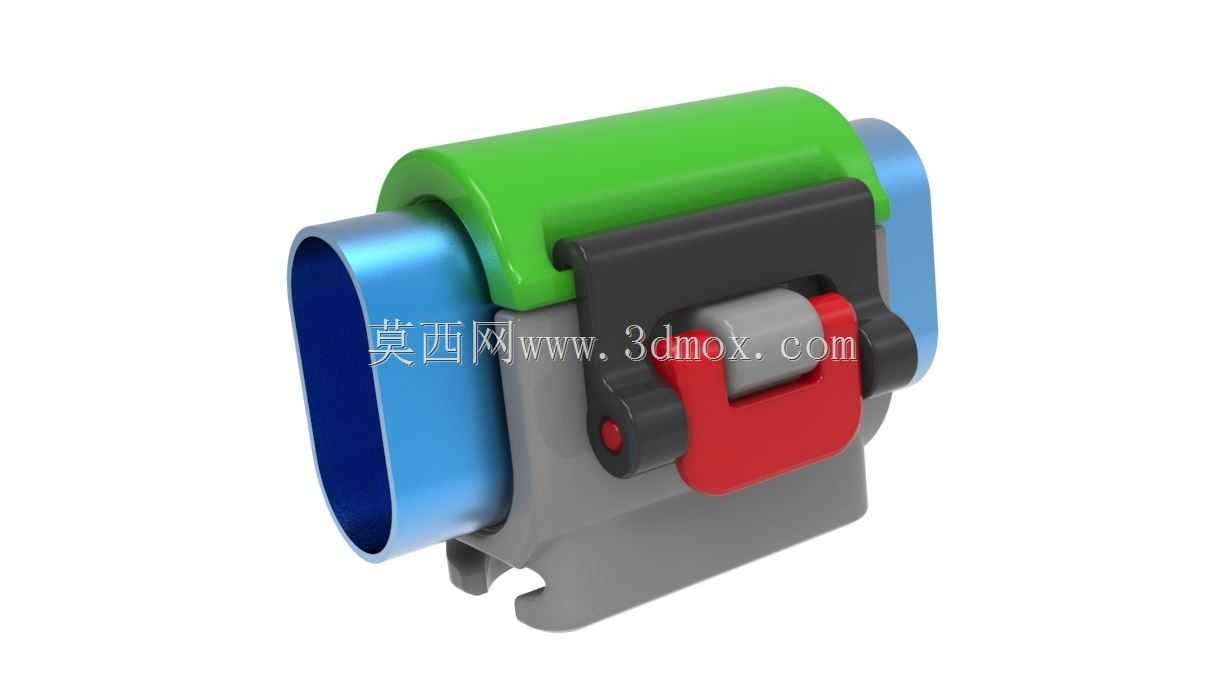

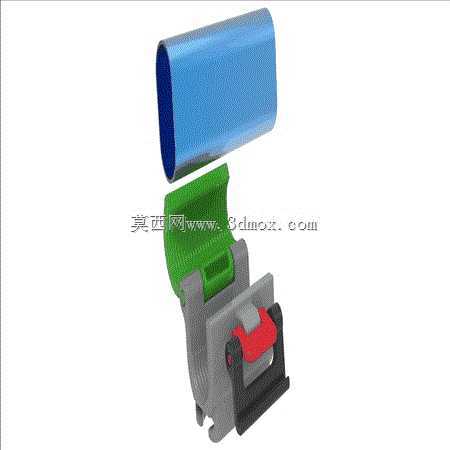

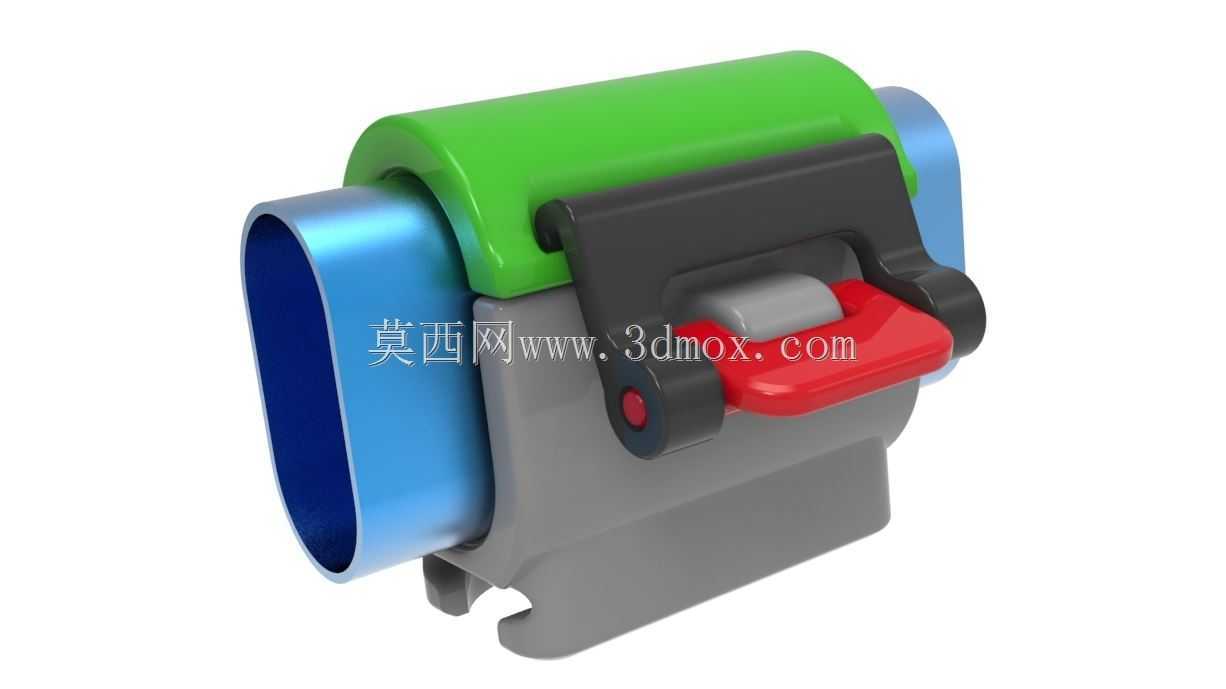

宇航专用正向锁紧快拆扶手夹结构

在航天在轨维护、舱外作业配套的工装体系里，扶手类配套的连接锁紧件一直是可靠性优先级极高的零部件，这类部件既要满足无工具快速拆装的操作要求，又要在高低温交变、微振动持续作用的工况下保持锁紧状态不松脱，同时还要兼顾操作力的合理性，避免航天员着舱外航天服时因手套触感受限出现操作失误。这款扶手夹的结构设计完全围绕上述工况展开，没有冗余的装饰性结构，所有轮廓都服务于功能实现。整体采用无销钉、无额外紧固件的一体式组合思路，各部件通过自身结构卡扣完成装配，不需要额外的组装工序，既减少了装配环节的公差累积，也避免了零散小零件在失重环境下飘移遗失的风险。锁紧机构采用正向锁止的逻辑，操作时只需要沿扶手径向推动解锁拨块，即可带动内部锁舌回缩，让夹体开口对准扶手圆柱段推入到位，松开拨块后锁舌在内置弹性件的作用下自动弹出，卡入扶手对应位置的限位槽内完成锁止，整个操作过程单手握持即可完成，不需要额外工具辅助，适配航天服厚手套的操作边界，拨块的接触位置做了大圆角过渡和加宽处理，即使带着触感受限的加压手套，也能准确找到操作位置，不会出现滑脱、施力困难的问题。夹体与扶手接触的内孔面做了贴合度优化，配合段的弧度完全匹配扶手的圆柱外径，安装到位后接触面积足够大，不会出现应力集中导致的局部磨损，反复拆装过程中不会因为摩擦损耗出现配合间隙变大、锁紧力下降的问题，整个锁止结构没有易损的薄壁弹性卡爪，所有受力部件都做了等强度加厚处理，长期使用也不会出现塑性变形导致的锁止失效。夹体的外部轮廓做了全圆角钝化处理，没有尖锐的棱角凸起，避免在作业过程中剐蹭航天服面料或者其他设备管线，外侧的防滑凸起结构既可以作为操作时的握持受力点，也能在夹体上挂载小型作业工具时提供额外的摩擦限位，防止挂载物沿夹体表面滑动。从安装边界来看，这款夹体适配的扶手直径对应英制尺寸规格，安装时不需要在扶手上做额外的打孔、攻丝等二次加工，只需要对准扶手的预设限位段推入即可完成固定，拆装过程不会对扶手本体造成任何损伤，既可以用在舱外固定扶手的临时点位固定，也可以作为舱内可移动扶手的快速锁紧件使用，甚至在地面的航天训练设备、模拟失重作业平台上，也可以直接套用这款结构作为扶手的快拆连接部件。整个结构的受力路径经过优化，锁止状态下外部载荷会通过夹体本体直接传递到扶手基体上，解锁拨块不会承受额外的载荷，即使受到意外的侧向撞击，也不会出现误解锁的情况，锁止状态的可靠性完全满足航天工况的严苛要求。
