超轻航空连接支架结构设计

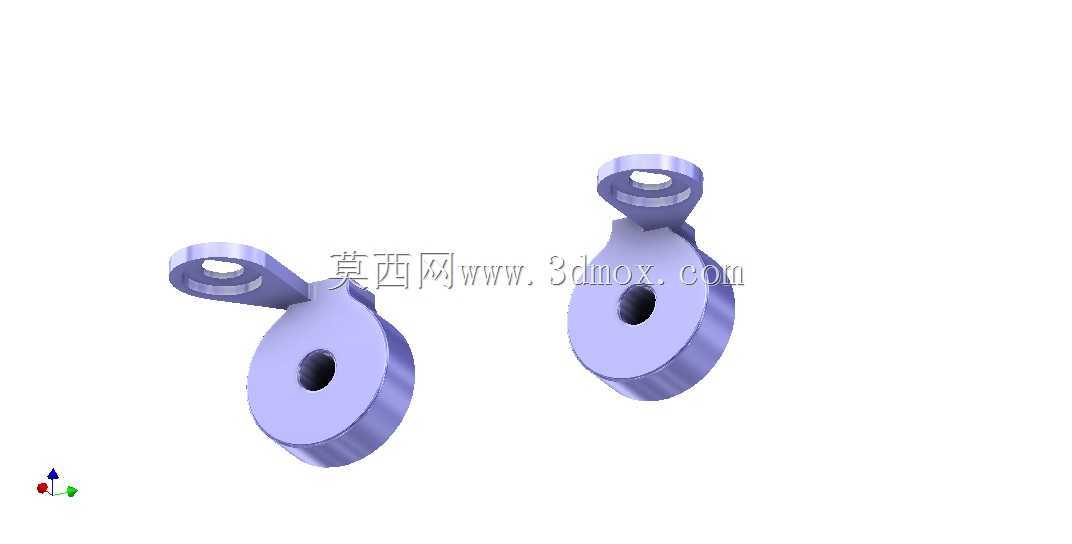

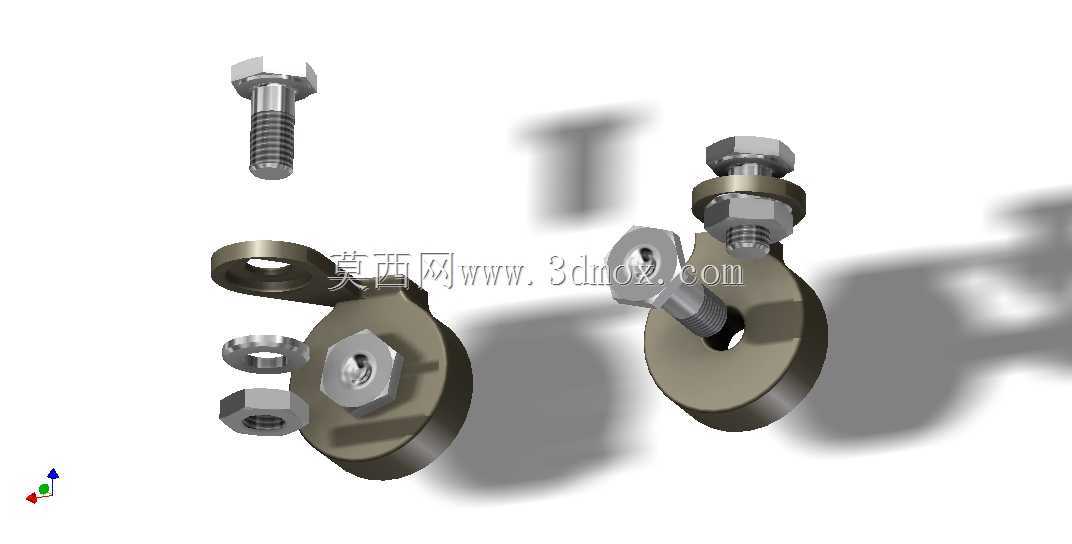

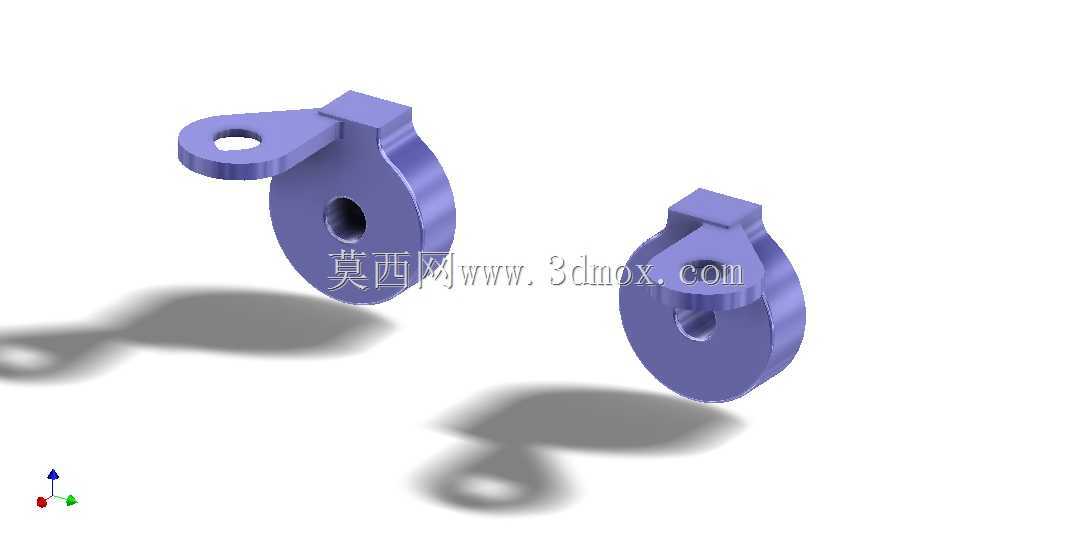

该支架属于小型轻量化连接承载构件，主要适配小型运载设备的外挂部件快速装夹场景，可实现两个镜像对称构件的同步定位锁紧，整套组件仅需配套标准螺栓即可完成与载具基体的固定，无需额外加工复杂定位槽位，适配现场快速拆装的作业需求。

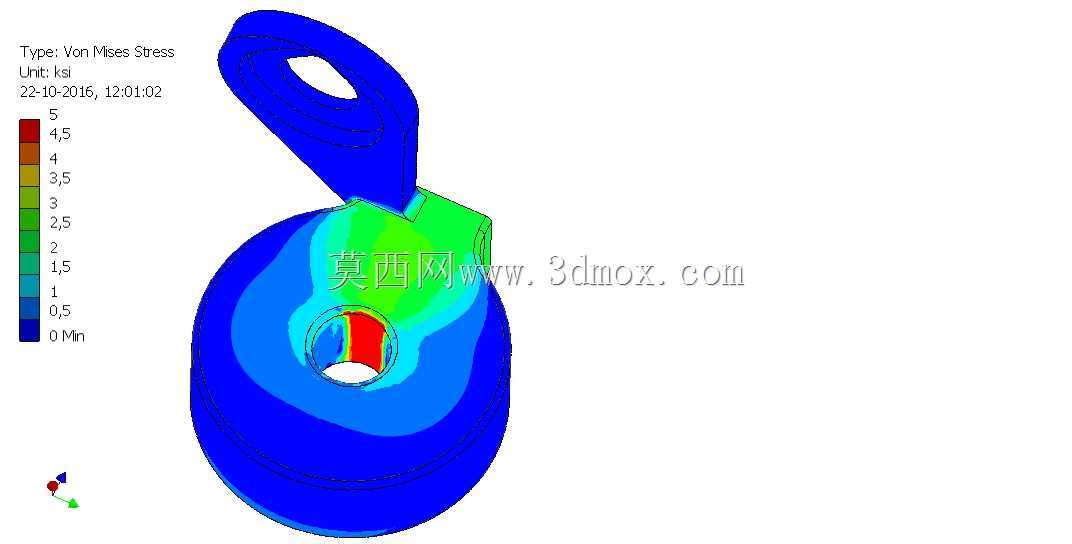

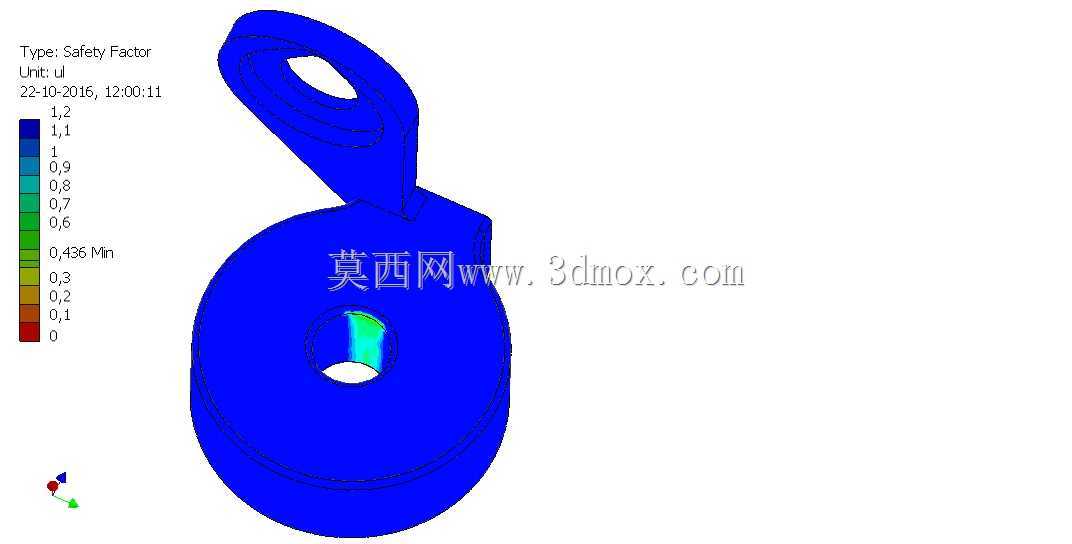

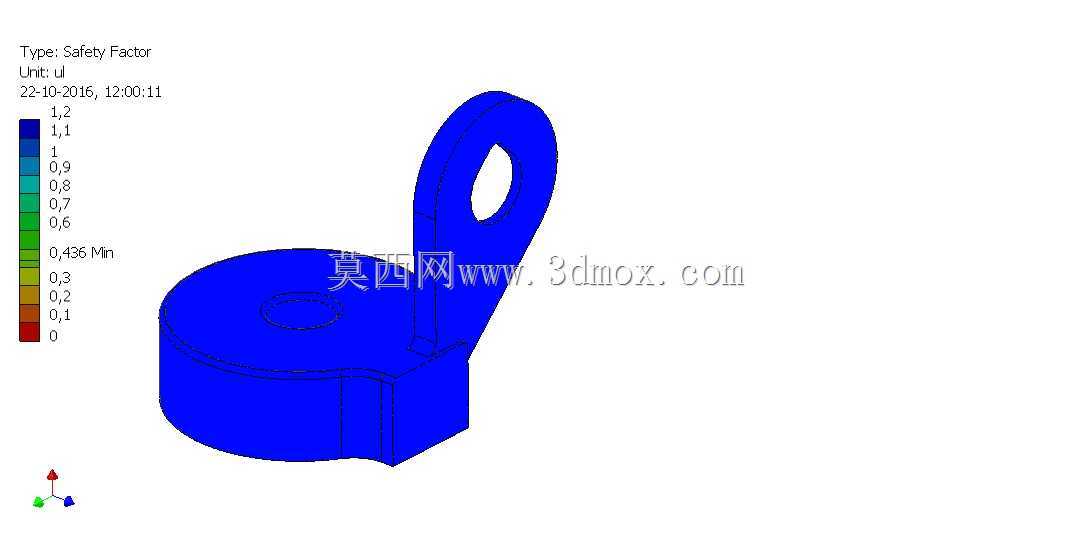

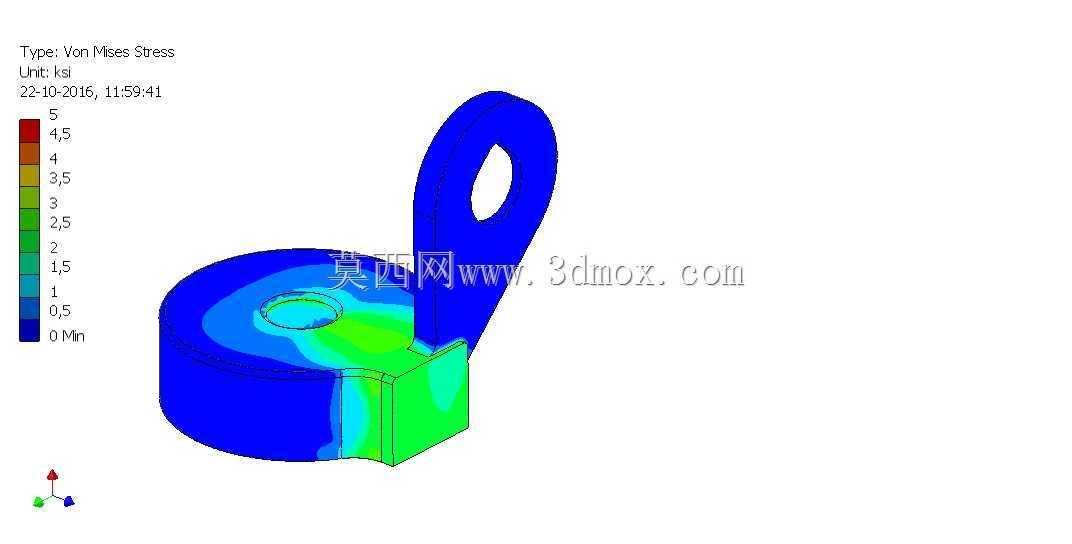

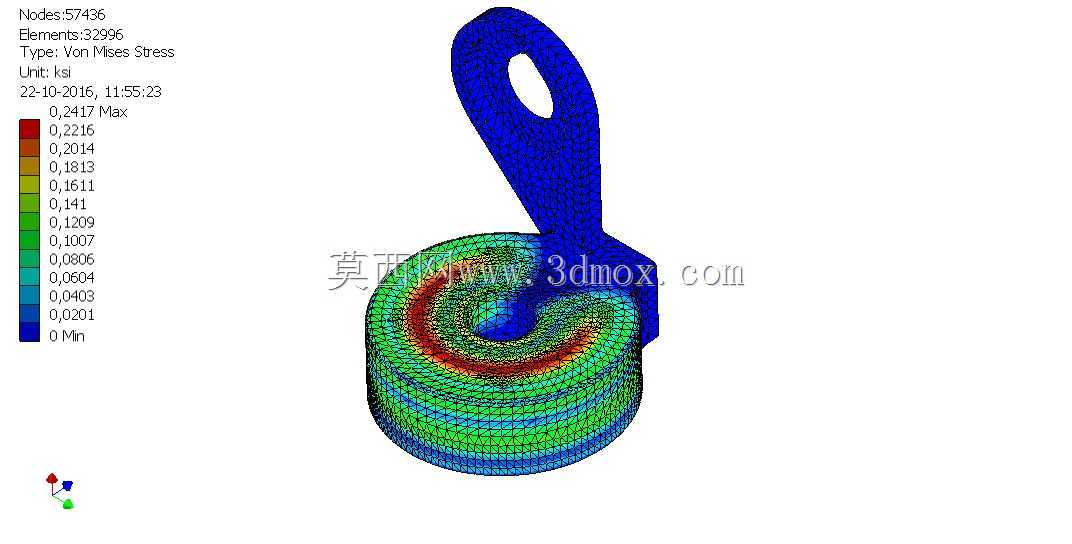

设计阶段优先控制整体重量，初始方案重量控制在极低区间，若进一步削减非承载区域壁厚虽能继续减重，但会导致增材制造过程中零件边缘翘曲、成型稳定性不足，无法满足边缘轮廓的尺寸公差要求，因此最终保留了承载凸台的合理壁厚，平衡减重需求与成型可靠性。受力校核阶段，针对螺栓与支架接触面的应力集中问题，通过基础机械理论计算初步确定接触区域的结构尺寸，再通过有限元方法验证接触压力与赫兹应力分布，确保整体工作应力控制在4500psi以内，避免长期受载出现结构屈服。

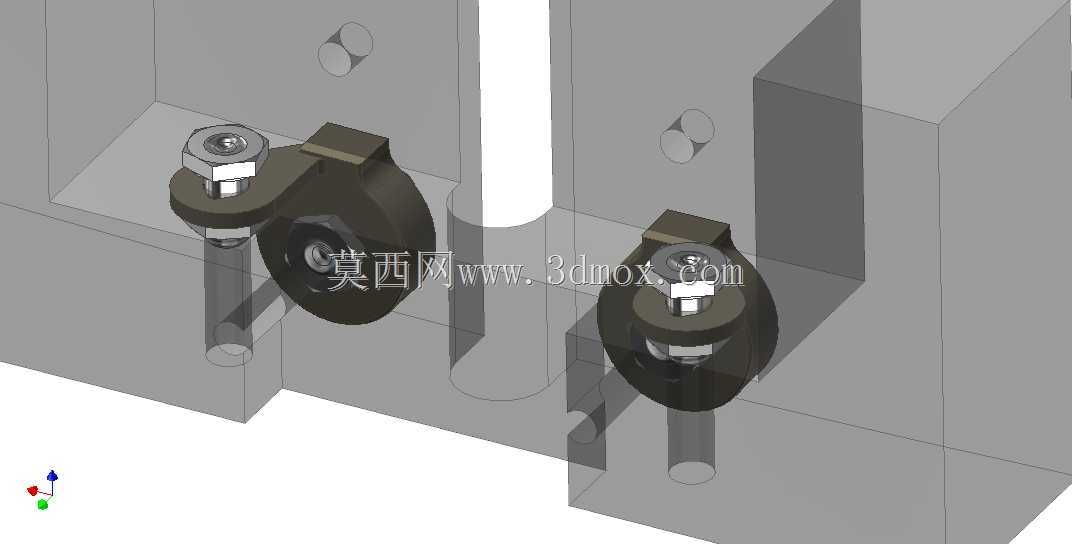

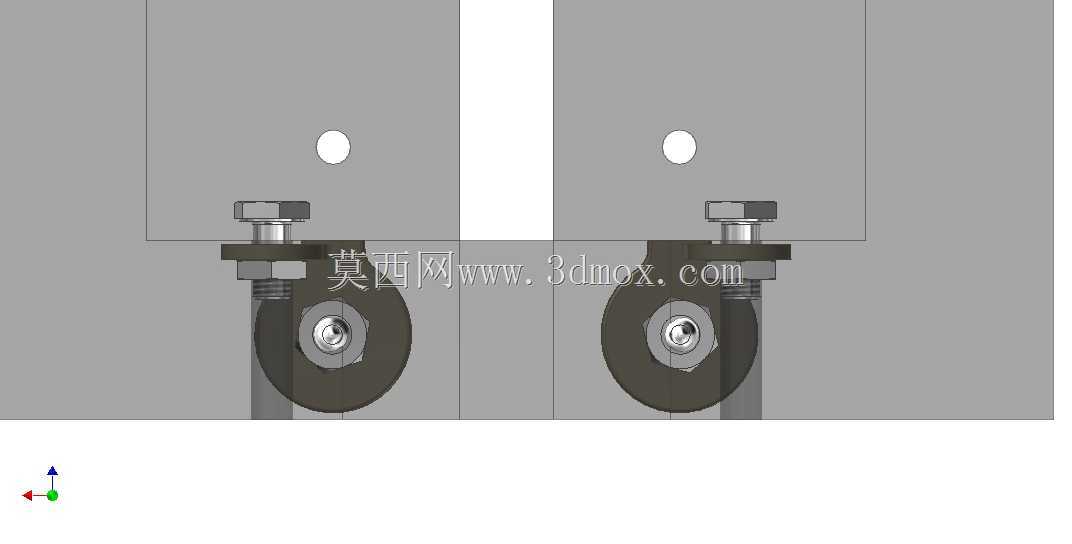

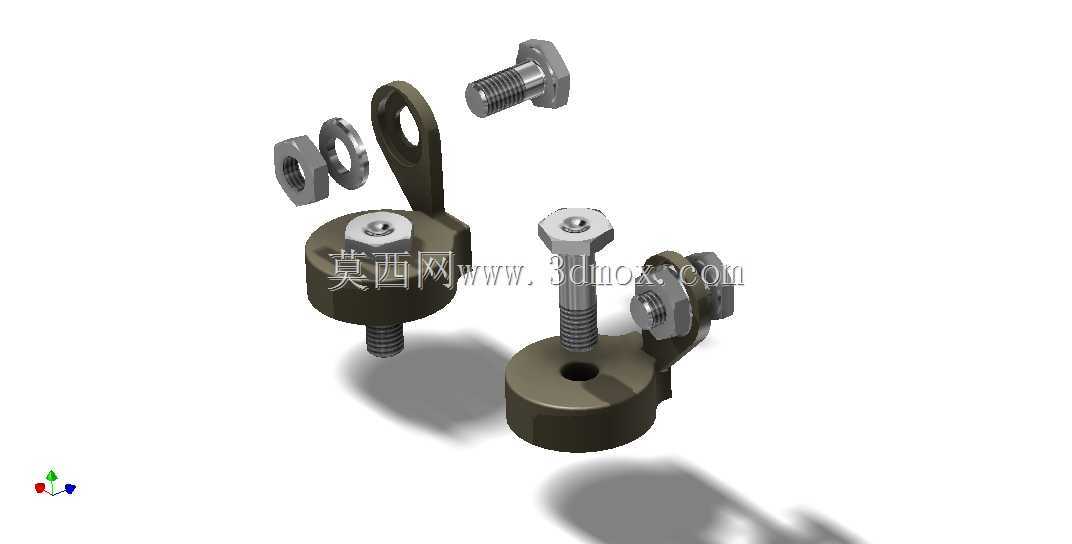

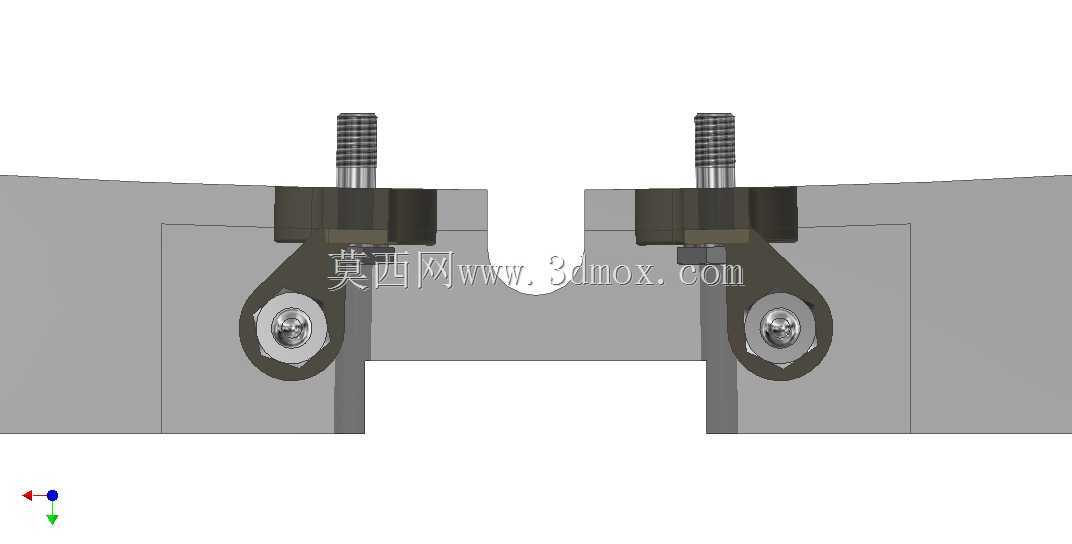

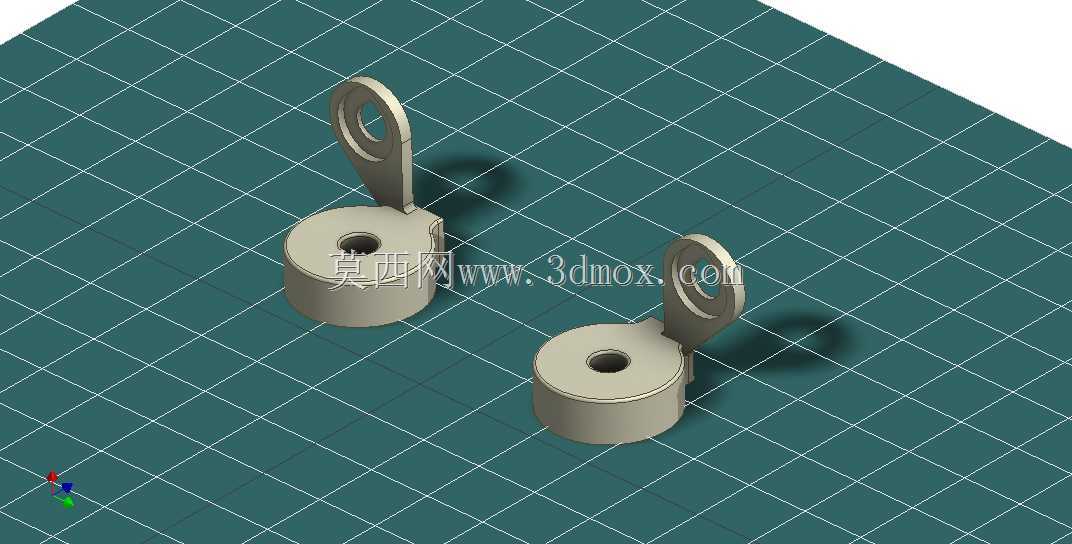

结构设计上预留了足够的扳手操作空间，配套标准NAS1104螺栓即可完成装配，无需额外定制专用紧固件，非应力集中区域采用15%填充密度的增材制造方案进一步降低整体重量，可适配额外14.7psi的内部压差载荷工况，避免上升过程中支架受载出现裂纹。安装边界方面，支架采用单侧挂耳定位+中心孔穿螺栓的固定方式，两个镜像支架可对称布置在载具连接面两侧，通过螺栓预紧力实现锁紧，挂耳结构可在安装时快速对准基准，减少装配对位时间。

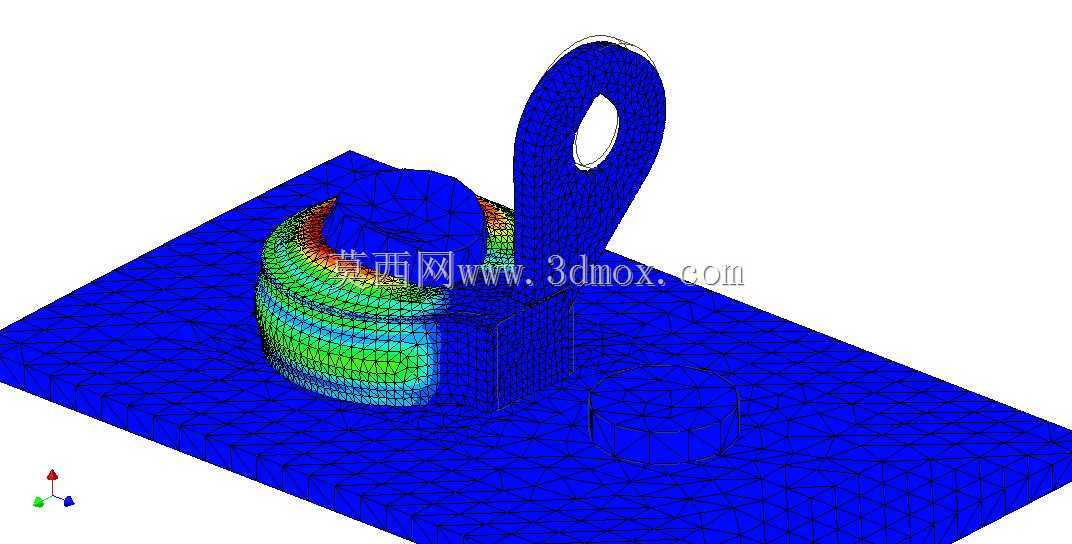

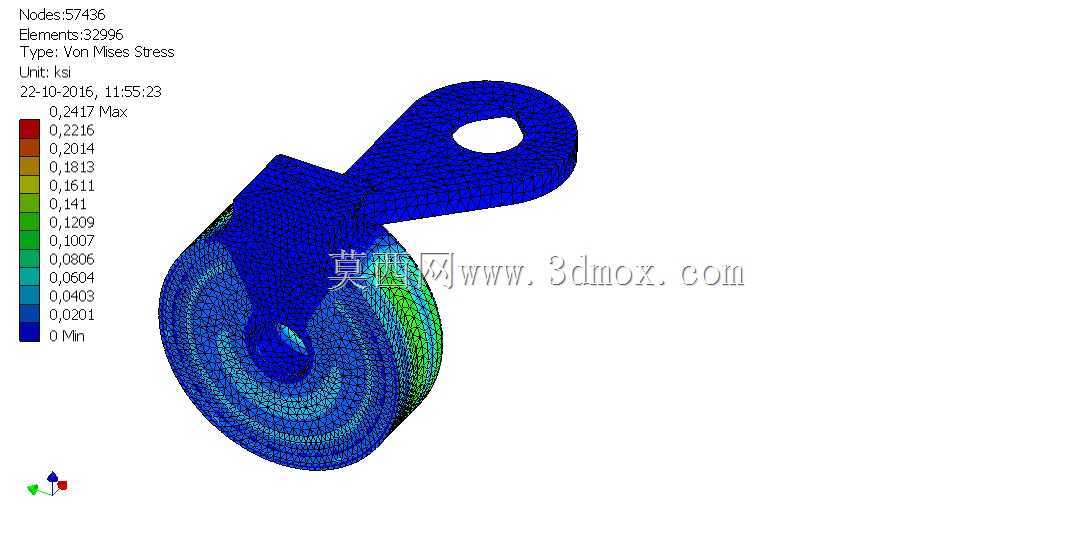

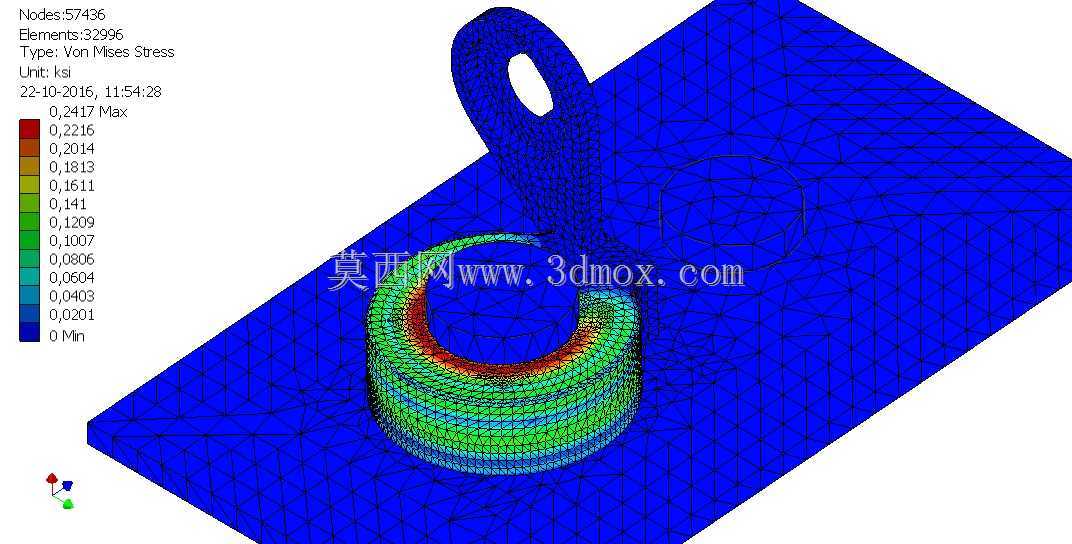

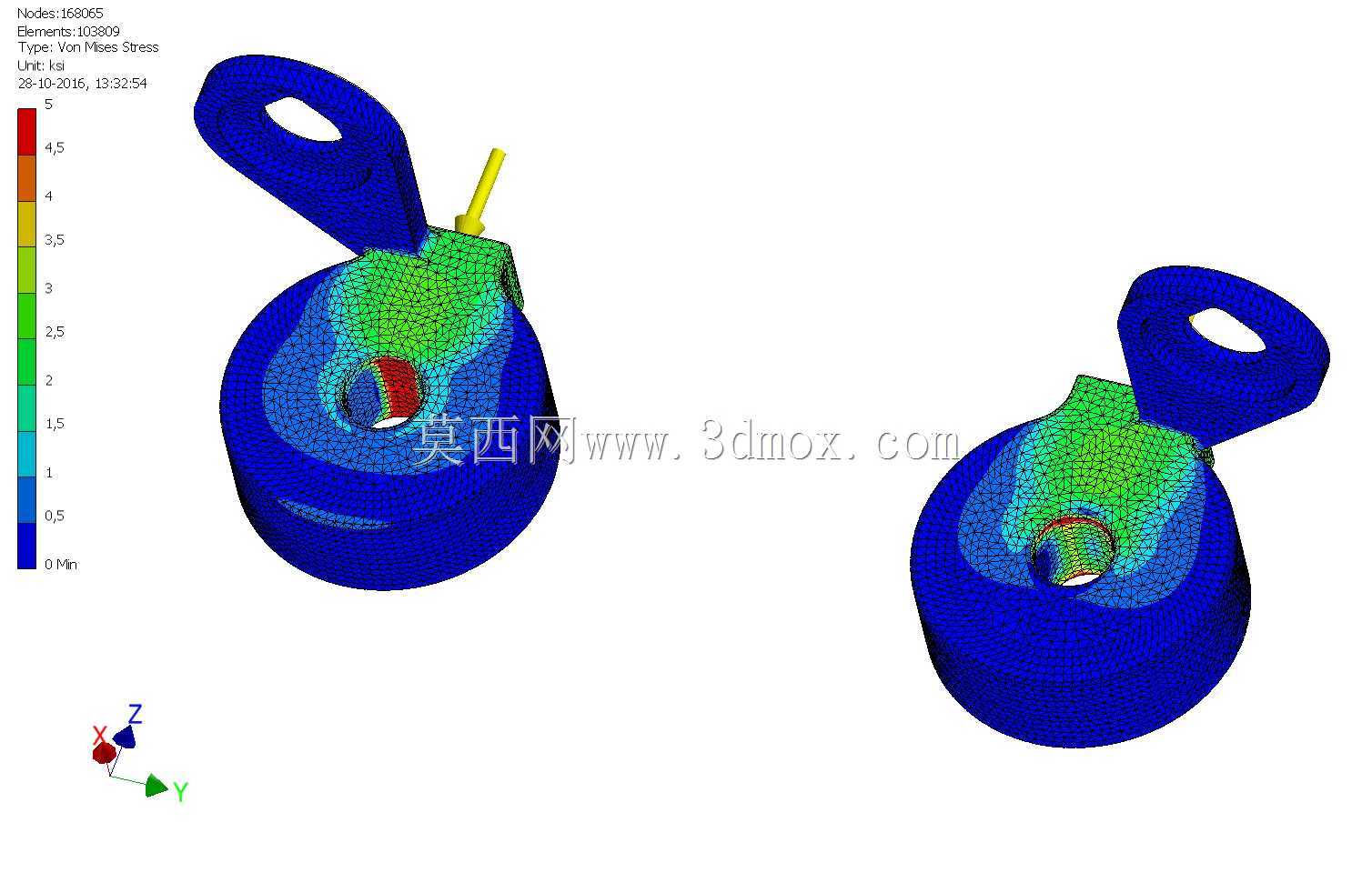

设计过程中特意对比了两种装配状态的应力分布：一种是支架与螺栓实际接触产生的应力分布差异，另一种是固定钻孔位置采用粘接假设的应力状态，明确实际装配中接触应力的真实分布情况，避免理论计算与实际工况出现偏差，相关设计注意事项可配套设计说明文档同步查阅，确保使用方明确装配预紧力要求与载荷边界，避免超载荷使用导致结构失效。
