液压系统多通路集成式流体歧管结构

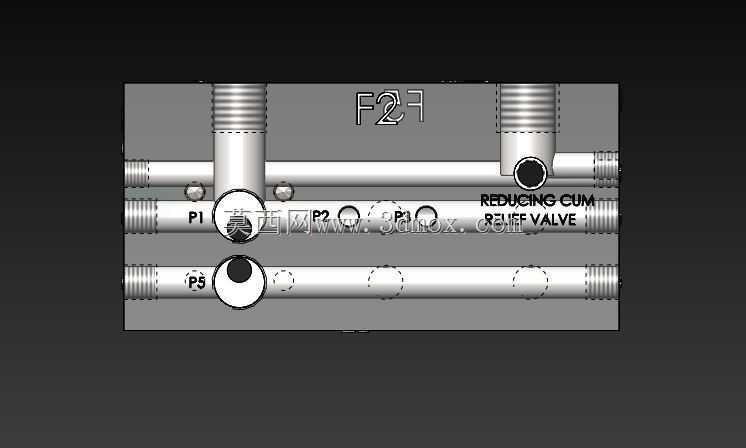

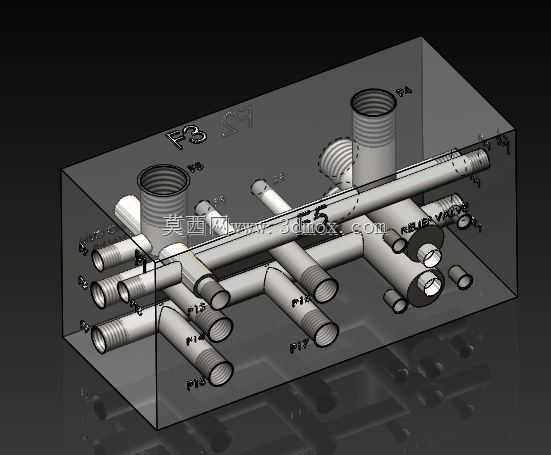

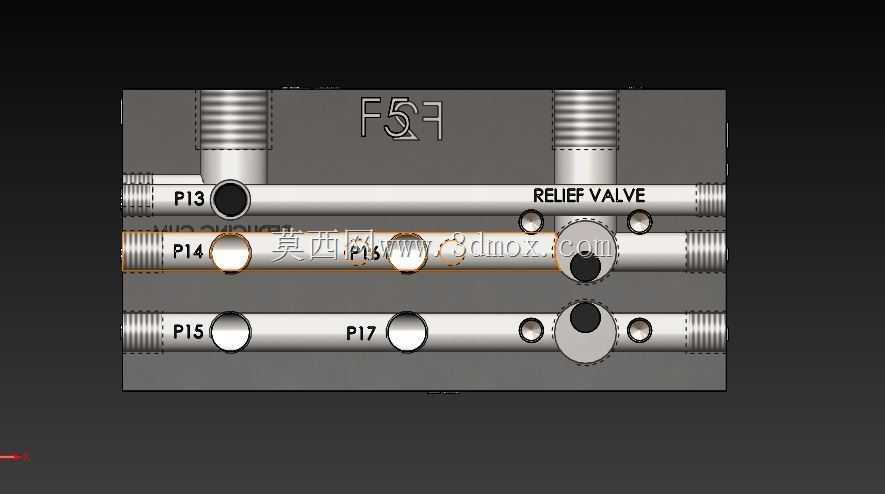

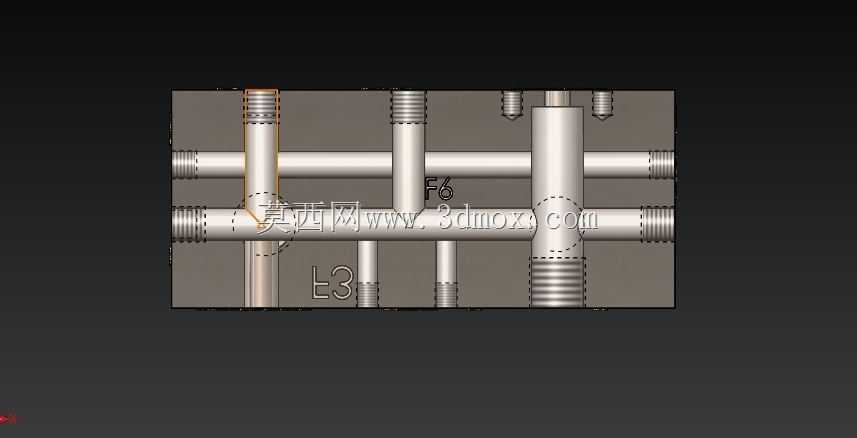

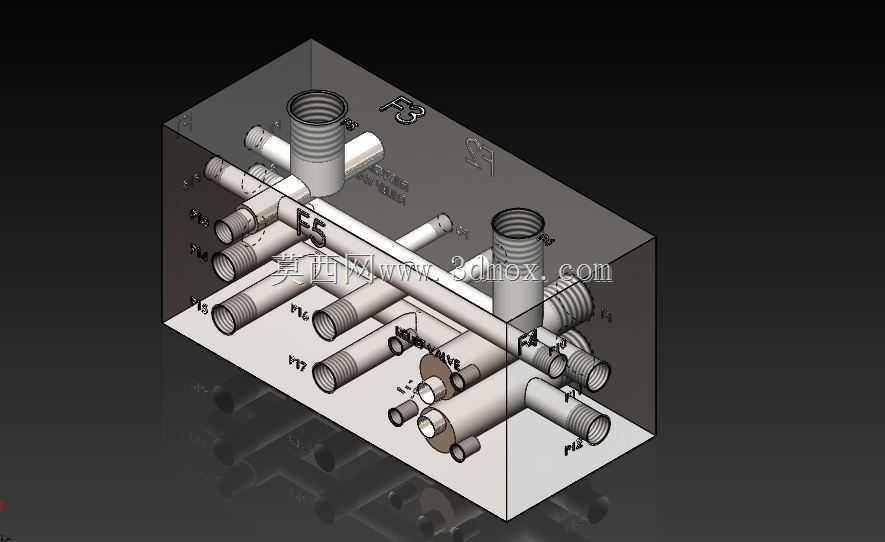

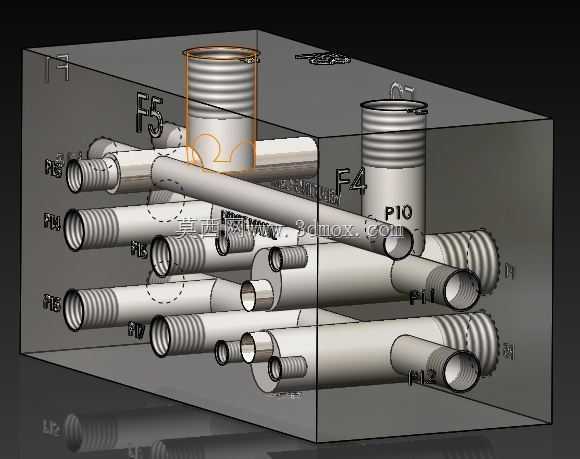

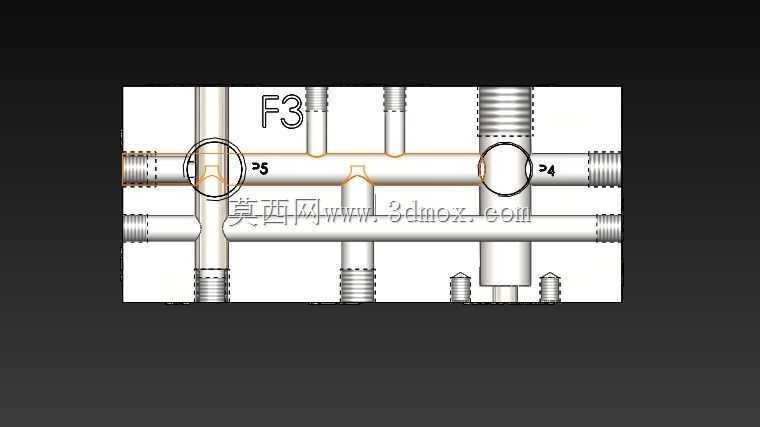

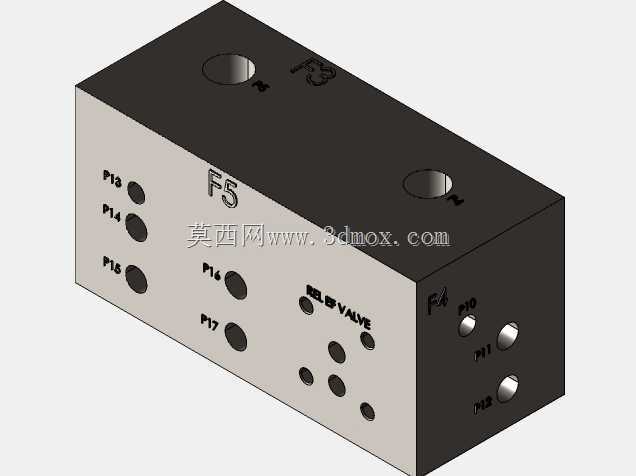

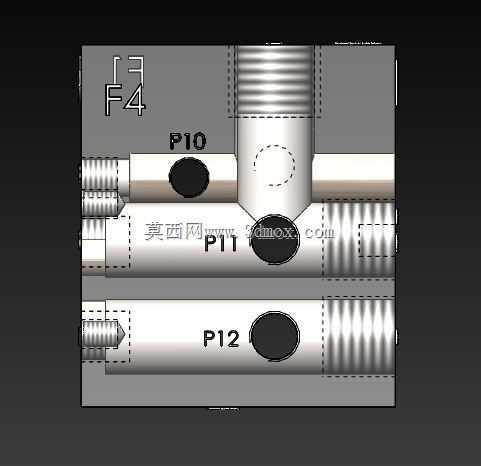

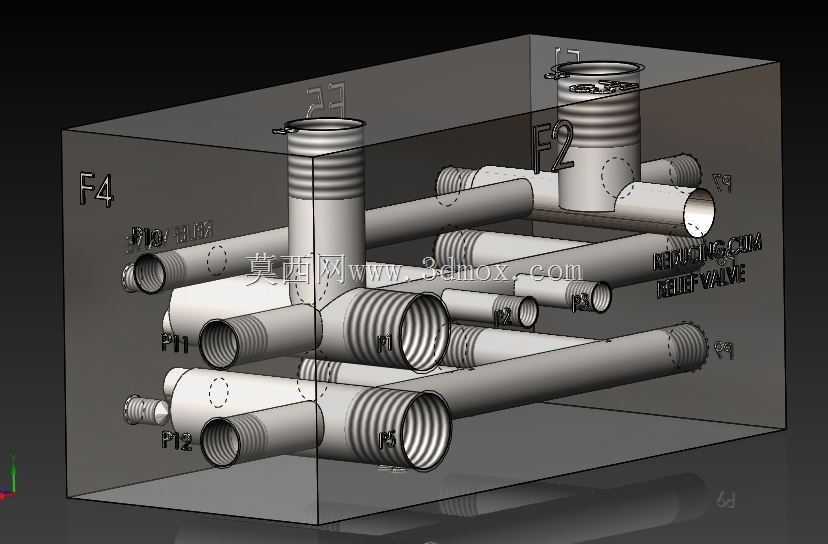

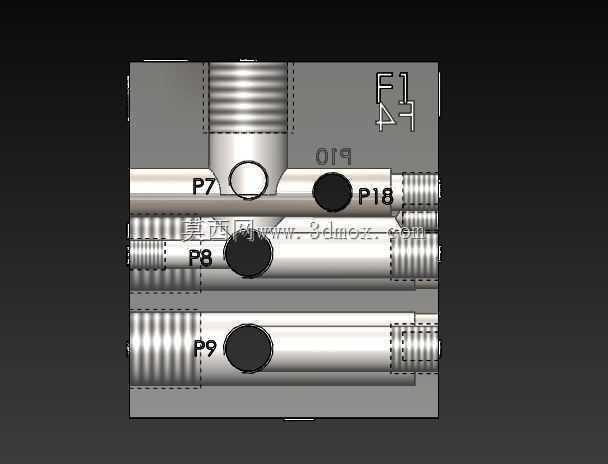

在各类固定式液压站、行走机械液压回路、重型设备液压控制系统中，这类多通路集成歧管是替代分散式管路连接的核心部件，日常工况下承担着泵源输出流体的分流、合流、流向切换与压力分配职能，能大幅减少系统外接管路的数量，降低管路接头泄漏的概率，同时压缩整个液压阀组的安装占用空间。从结构设计逻辑来看，该歧管采用块式集成布局，将多个通油孔道直接加工在金属块体内部，不同孔径的孔道对应不同通径的回路，图中标注的各接口分别对应泵入口、执行器接口、溢流阀安装口、测压点接口，孔道交汇处做了圆弧过渡处理，避免直角通流造成的局部压力损失与紊流，减少流体在块体内的发热与振动传导。实际选型安装时，需要注意块体各面的接口螺纹规格与安装边界，顶部的大口径接口为总进油口，侧面分层布置的外螺纹接口分别对接不同的执行元件，比如液压缸、液压马达的控制油路，每个接口的位置都预留了标准管接头或者插装阀的安装空间，相邻接口的中心距满足扳手操作的最小空间要求，不会出现安装时工具干涉的问题。设计这类歧管时，首先要根据系统的总流量确定主通油孔道的内径，保证孔内流体流速控制在合理区间，避免流速过高带来的沿程损失，同时要校核高压工况下块体的壁厚强度，尤其是孔道交叉位置的应力集中区域，避免长期承压出现裂纹。不同于外接管路的布局方式，集成式歧管的内部孔道走向需要提前做通流校验，避免出现工艺孔无法封堵、孔道之间壁厚不足导致窜油的问题，所有暴露在外的工艺孔最终都会采用钢球或者螺塞封堵，保证高压下的密封可靠性。在实际设备运行中，这类歧管可以把原本分散布置的单向阀、溢流阀、节流阀直接插装在块体表面，省去了阀与阀之间的连接管路，整个阀组的结构更紧凑，日常维护时只需要拆卸对应阀件即可，不需要拆解大量外接油管，能大幅缩短设备的停机维护时间。针对不同的系统压力等级，歧管的块体材质会选用不同牌号的钢材或者铝合金，低压回路可以选用铝合金材质降低整体重量，高压重载工况则选用锻钢件加工，保证足够的强度储备。
