Arduino Mega开源控制电路板结构设计

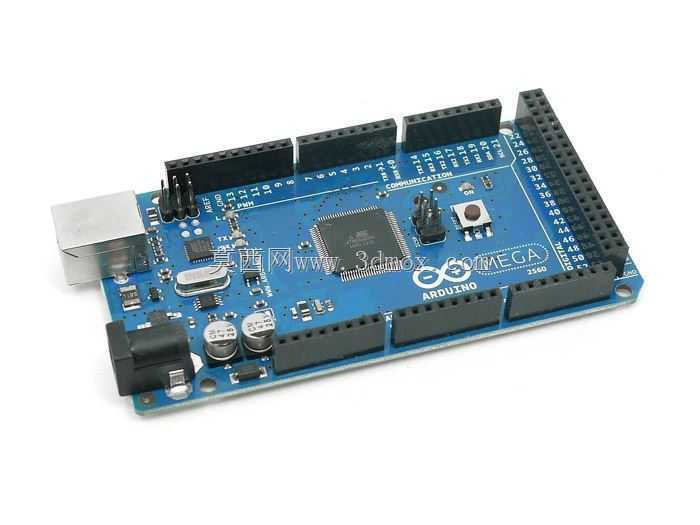

这款开源主控电路板的结构设计，围绕嵌入式开发场景的实际使用需求展开，在布局阶段就充分考虑了原型开发、小型设备集成、教学实验等多场景的适配性。从实际工程应用来看，这类控制板常被用于小型自动化装置的核心控制单元、创客项目的主控载体、高校电子类专业的教学实验平台，也可作为小型智能设备的原型验证硬件，能够承载多路数字量、模拟量信号的采集与输出，适配多类外接传感器、执行器的连接需求。

设计过程中，板载元件的排布优先考虑了接线操作的便利性与使用过程中的散热需求，电源输入接口、USB通讯接口布置在板边单侧，避免外接线缆与其他排针接口产生干涉；主控芯片布置在板卡中心区域，周边预留足够的铺铜散热面积，保证长时间运行时的热量能够均匀散出，避免局部积温影响芯片运行稳定性。板卡四周均匀布置的排针座，按照接口功能分区排布，数字IO口、模拟输入口、通讯接口、电源接口分区域排列，既方便外接杜邦线时快速识别引脚定义，也能减少不同类型信号之间的串扰。

从安装边界来看，板卡四角预留了标准安装孔位，孔位间距符合通用开源硬件的安装规范，可直接适配市面上常见的亚克力固定支架、3D打印安装座、设备内部的安装凸台，安装时无需额外打孔修改。板卡整体外形为规则矩形，边缘做了圆角处理，避免安装或手持时的锐边划伤，板上所有外接元件的高度都控制在统一范围内，最高的元件为电源接口与USB接口，其余电容、按键、排针的高度均低于这两类接口，保证板卡可以平稳放置在工作台面，也能适配标准厚度的防护外壳。

板载的复位按键布置在靠近电源接口的位置，方便调试过程中快速触按重启，状态指示灯布置在板边显眼位置，通电、程序运行、通讯状态都能通过指示灯直观反馈，无需外接额外显示元件就能判断板卡运行状态。电源回路的走线做了加宽处理，能够承载更大的供电电流，适配多类外接执行器的供电需求，信号走线则做了等长处理，保证高速通讯信号的传输稳定性，避免信号失真导致的通讯故障。
