镂空框架式多面体卫星结构设计

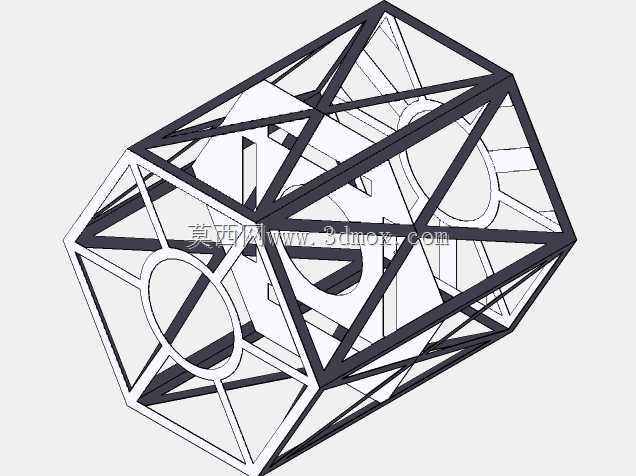

该结构采用正多面体镂空桁架构型，核心设计逻辑围绕航天载荷的轻量化需求展开，在保证整体结构刚度的前提下最大化削减非承载区域的材料占比，适配空间发射阶段的载荷约束与在轨运行的力学环境。从实际应用场景来看，这类框架结构可作为微纳卫星的主承力骨架，内部预留的空腔可集成星载计算机、电源模块、通信载荷等核心组件，侧面预留的环形安装接口可直接固定光学镜头、天线等外露载荷，无需额外设计转接支架，能有效压缩整星的装配空间。设计阶段优先考虑了力学传递路径的优化，所有桁架杆件均沿多面体棱边布置，让发射阶段的轴向过载、横向振动载荷能够沿杆件均匀分散到各个连接节点，避免局部应力集中导致的结构失效，同时镂空构型不会遮挡星载传感器的探测视场，也不会对通信天线的信号收发造成遮挡，适配多类遥感、通信微纳卫星的使用需求。外形尺寸以2毫米为基础模数进行参数化设计，所有杆件的截面尺寸、节点连接位置均按照模数匹配，可根据实际卫星的载荷重量、发射 envelope 要求进行等比例缩放，安装边界上多面体的每个平面均可作为安装基准面，可根据运载火箭的适配器接口选择对应平面作为整星的安装对接面，无需额外改造主结构。结构的节点位置均做了圆弧过渡处理，避免加工过程中出现应力集中导致的构件开裂，同时镂空的框架结构也能降低整星的迎风面积，减少在轨运行阶段的大气阻力影响，延长卫星的轨道维持周期。这类桁架式结构在加工阶段可采用金属3D打印一体成型，减少装配环节带来的连接误差，也可采用薄壁管材拼接的方式进行加工，适配不同成本预算的项目需求，结构表面可根据热控需求粘贴多层隔热组件或者热控涂层，镂空结构不会影响热控材料的粘贴贴合度，也能保证星载设备的散热路径通畅，避免局部热量堆积影响设备运行稳定性。
