带尾桨结构的固定翼航模飞机设计方案

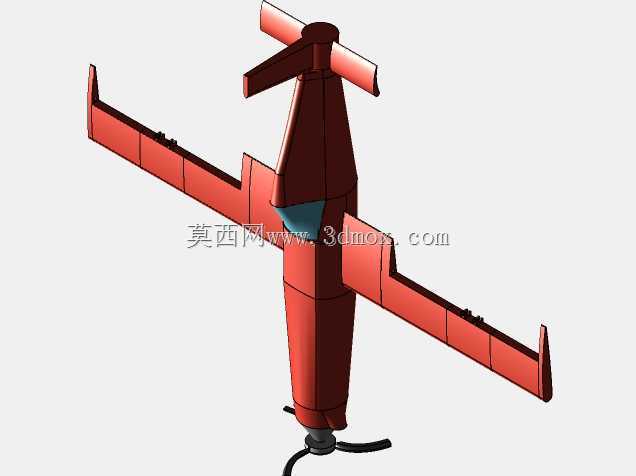

这款航模结构的设计初衷是面向个人DIY制作场景，适配桌面级3D打印与激光切割两种加工方式，降低非专业爱好者的制作门槛，无需依赖大型工业加工设备即可完成整机零部件的生产。整机采用上单翼常规布局，搭配尾置垂直安定面与水平尾翼，在机身尾部下方额外设置了小型尾桨结构，可在地面滑跑阶段提供额外的航向稳定性，弥补小尺寸航模低速滑跑时舵效不足的问题。机翼采用分段式设计，每侧机翼分为三段拼接结构，翼尖设置上翘小翼，既可以减少诱导阻力提升低速飞行时的升阻比，也能降低机翼整体打印尺寸，适配普通桌面3D打印机的成型幅面，无需拆分过多拼接位影响结构强度。机身采用流线型纺锤截面设计，机头位置预留了动力舱安装空间，可适配常规航模用外转子无刷电机与折叠螺旋桨，座舱位置预留了透明件安装位，可后续加装亚克力或PETG透明片模拟真机座舱效果，机身内部沿轴向预留了设备舱走线槽，可依次布置电池、电调、接收机等航电设备，各设备安装位预留了标准的魔术贴与扎带固定位，无需额外设计定制支架即可完成设备固定。尾翼部分采用十字型布局，垂直尾翼与水平尾翼均采用薄翼型设计，各操纵舵面预留了0.5mm的活动间隙，可直接适配微型舵机安装，舵面与主翼面之间采用一体化打印的活页结构，无需额外加装金属合页即可实现舵面偏转，减少装配环节的零件数量。整机装配时，机翼与机身采用插接式定位结构，插接位预留了2°的安装角，匹配常规低速航模的升力特性，尾翼组件与机身尾部采用卡槽加胶接的固定方式，保证结构强度的同时降低装配对位难度。整机所有零部件的壁厚均设置为1.2-2mm，既保证3D打印时的结构强度，也能控制整机重量在合理区间，适配2200mAh左右的3S锂电池即可完成动力配置，尾桨结构采用独立的小型电机驱动，可通过飞控设置与航向舵面联动，在低速滑跑与大迎角飞行阶段提供额外的航向控制力矩，避免小尺寸航模常见的低速航向失稳问题。机翼上预留了舵机安装沉槽，舵机走线可沿机翼内部的预留通道直接接入机身设备舱，避免走线外露影响气动外形，机身底部预留了起落架安装位，可搭配前三点式起落架实现滑跑起降，也可拆除起落架改为手抛起飞配合腹部迫降的使用方式。
