单座单发鸭式布局喷气式战斗机结构设计

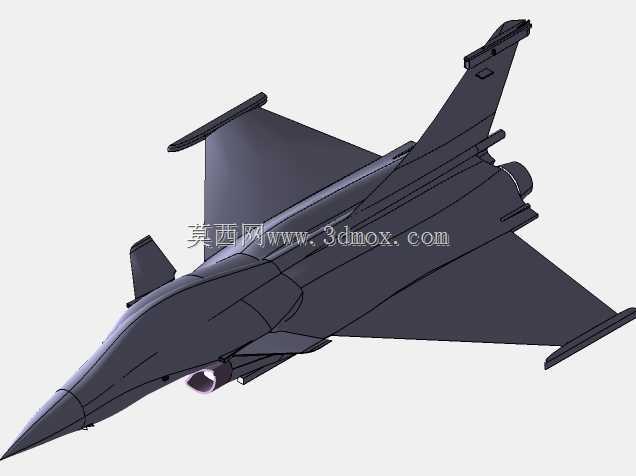

该模型还原的是典型鸭式无尾三角翼布局喷气式战斗机，这类机型的核心应用场景覆盖制空权争夺、近距空中支援、要地防空拦截等任务，在现代空中作战体系中承担前线突击、空域管控的核心职能。从设计思路来看，整机采用近距耦合鸭翼搭配大后掠三角翼的气动构型，鸭翼布置在驾驶舱后下方两侧，与主翼形成有利气动干扰，在大迎角飞行状态下能够产生稳定的脱体涡扫过主翼上表面，推迟主翼失速迎角，同时提升整机升阻比，兼顾亚音速巡航效率与超音速机动性能，这种构型也能有效缩短起降滑跑距离，适配前线野战机场的短跑道起降需求。机身采用翼身融合设计，从机头尖锥型雷达罩开始，截面沿纵轴平滑过渡到后机身，既降低了跨音速飞行的波阻，也能在机身两侧预留充足的机载设备安装空间，前机身的截面设计充分考虑了飞行员下视视野需求，座舱盖采用整体式水泡型构型，保证飞行员在近距格斗机动时拥有全向观察视野。动力系统采用单发布局，后机身围绕发动机舱做了收腰设计，尾喷口略微伸出机身末端，机身尾部两侧布置全动式垂直尾翼与腹鳍，保证高速飞行时的航向稳定性，垂尾后缘集成方向舵操纵面，可配合副翼完成滚转、偏航等机动动作的姿态控制。从安装边界来看，整机的翼展、机长、机高比例严格按照实机的尺寸比例还原，主翼后缘设置升降副翼，可同时承担俯仰操纵与滚转操纵功能，鸭翼为全动式设计，可根据飞行状态实时调整偏转角度，与飞控系统的舵面分配逻辑匹配。起落架采用前三点式布局，前起落架布置在座舱下方，主起落架收纳在机翼根部与机身的连接结构内，收放路径经过空间校核，不会与周边机载设备、管路结构产生干涉。机身表面的蒙皮分块、检修口盖位置均按照实际战机的维护需求做了还原，机头雷达罩后方预留了机载雷达的安装空间，机身中部可布置燃油箱、航电设备舱，机翼下方预留了外挂点的安装接口，可根据任务需求挂载副油箱、机载武器等载荷，模型的结构间隙、舵面偏转行程均符合实际飞行器的设计规范，可作为飞行器结构设计教学、气动布局演示、航空科普展示的参考载体，帮助结构设计从业者理解鸭式布局战机的结构分配逻辑与气动设计思路。
