轻量化镂空四旋翼飞行机架结构设计

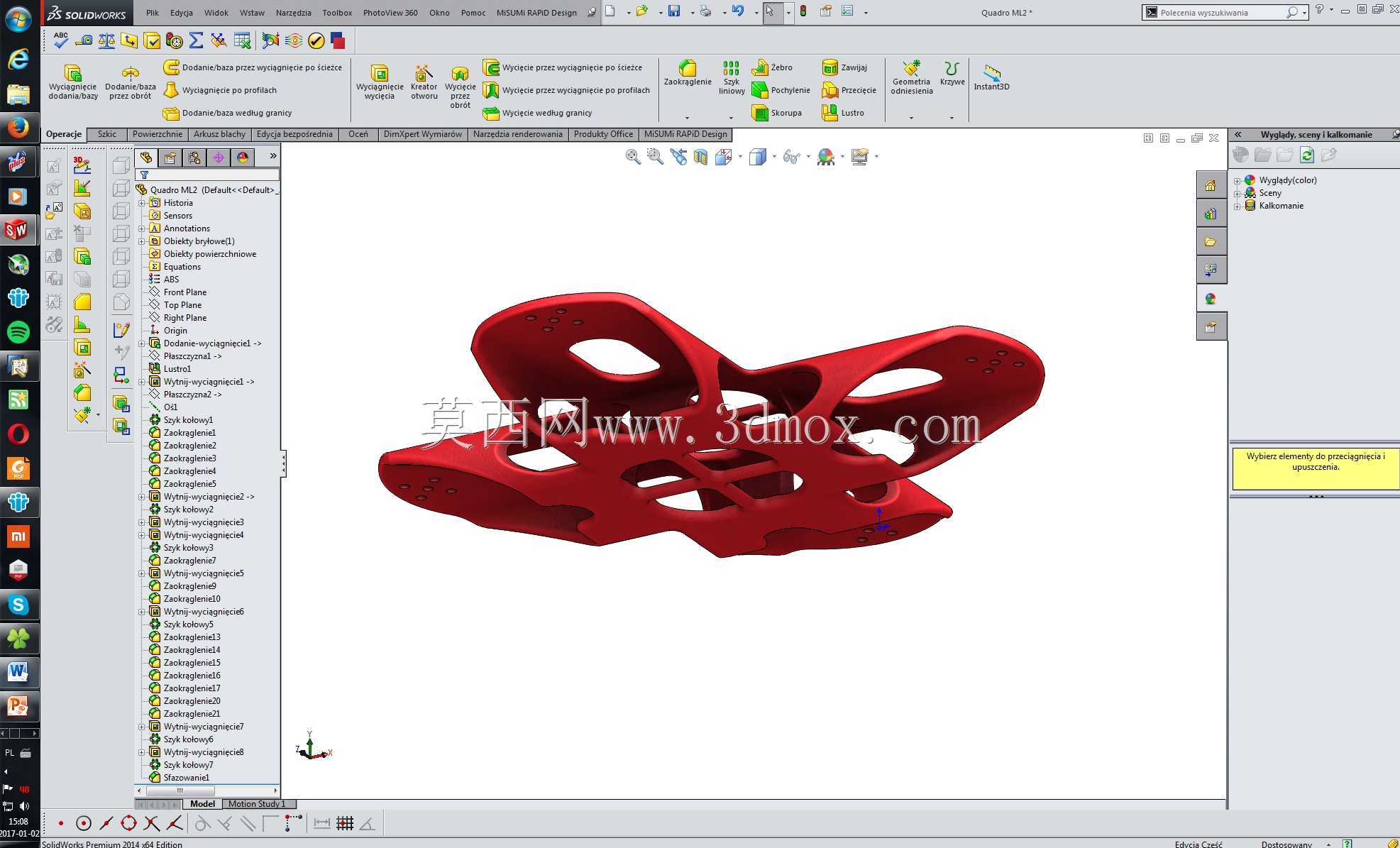

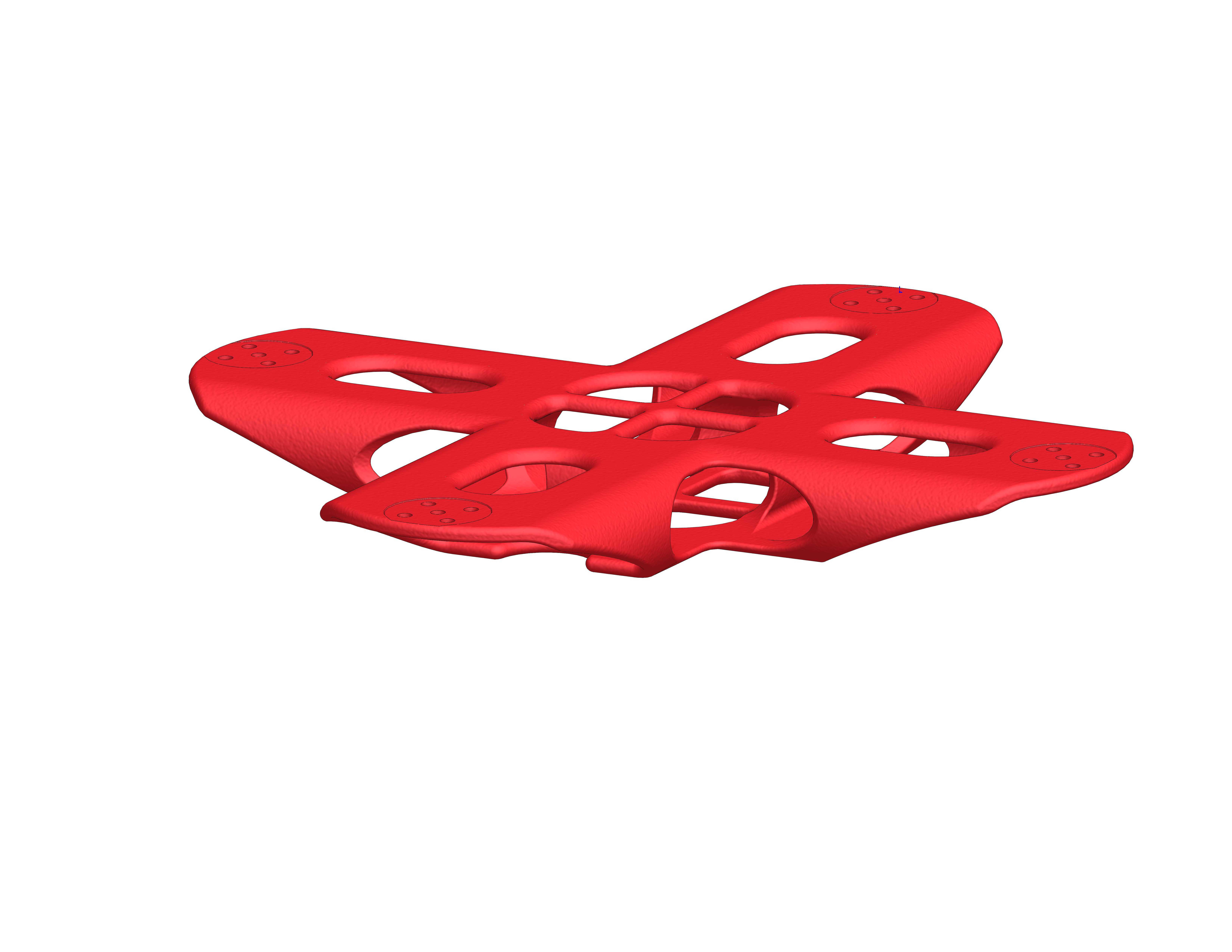

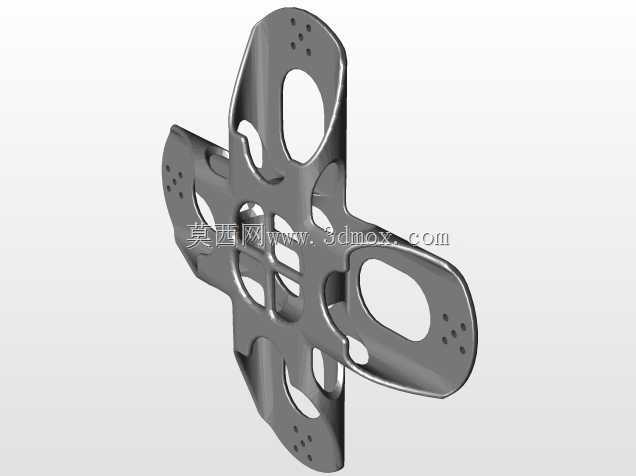

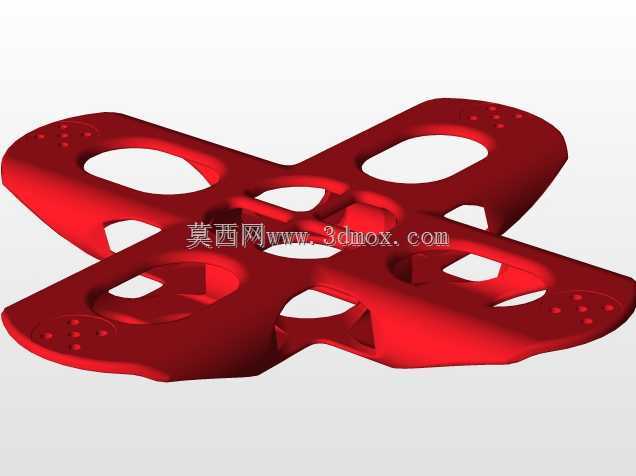

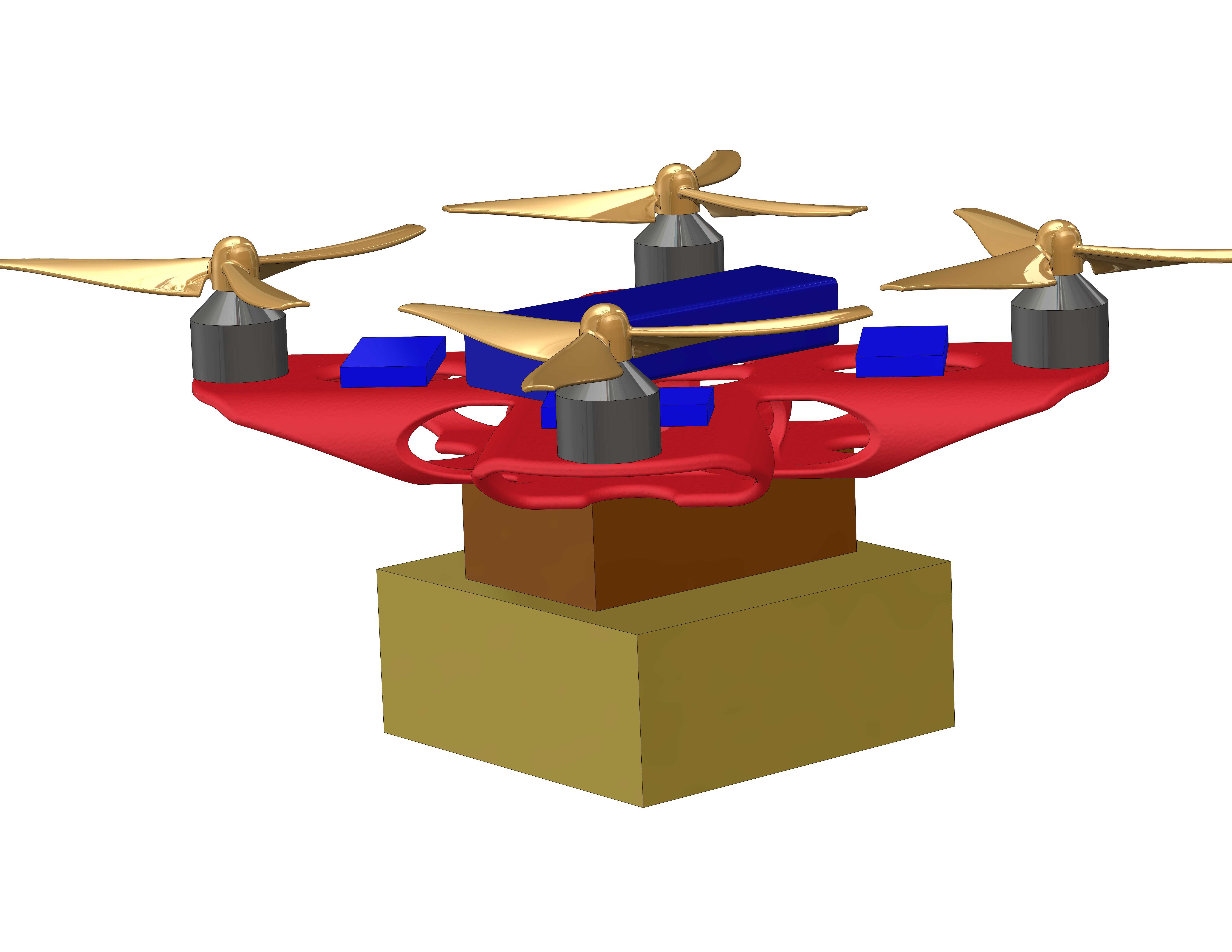

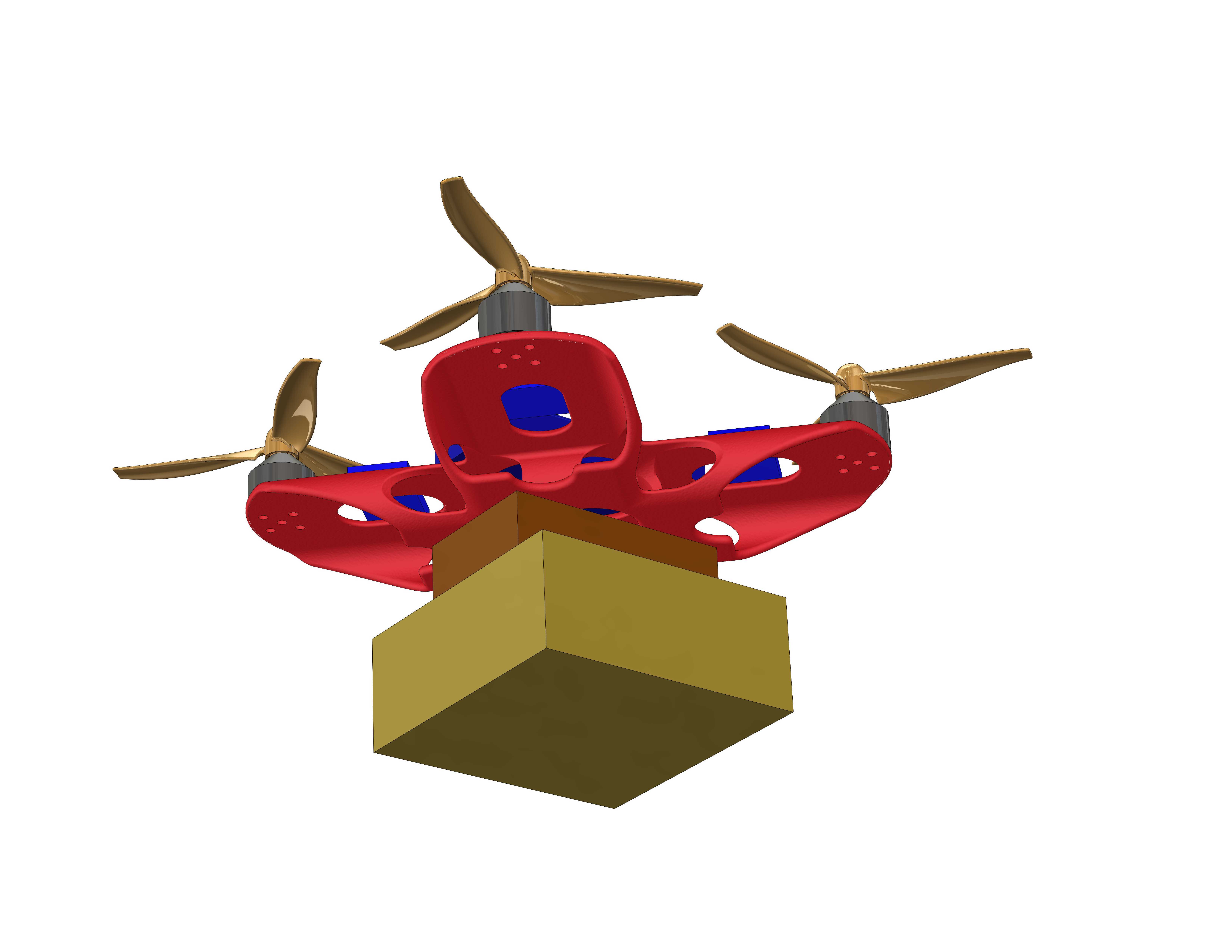

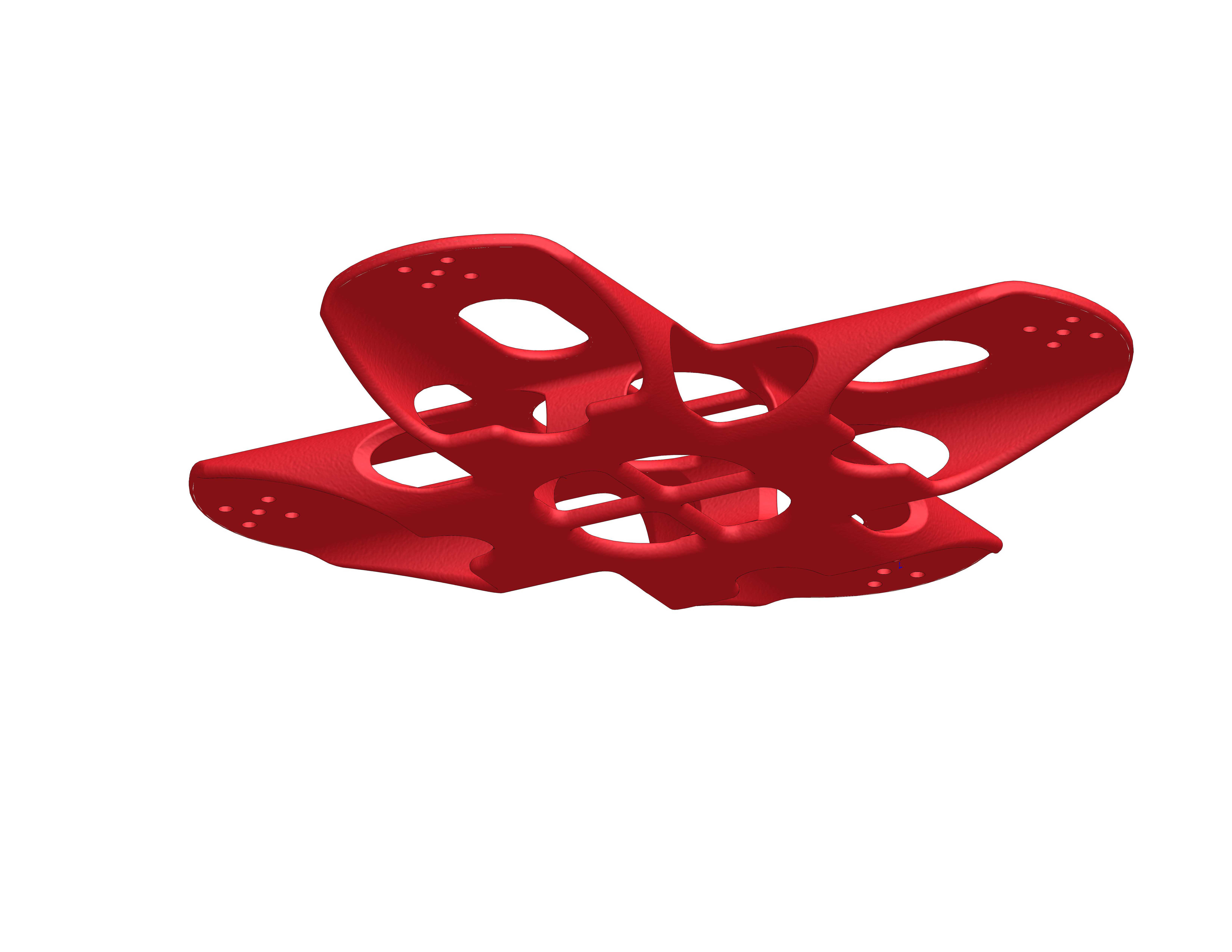

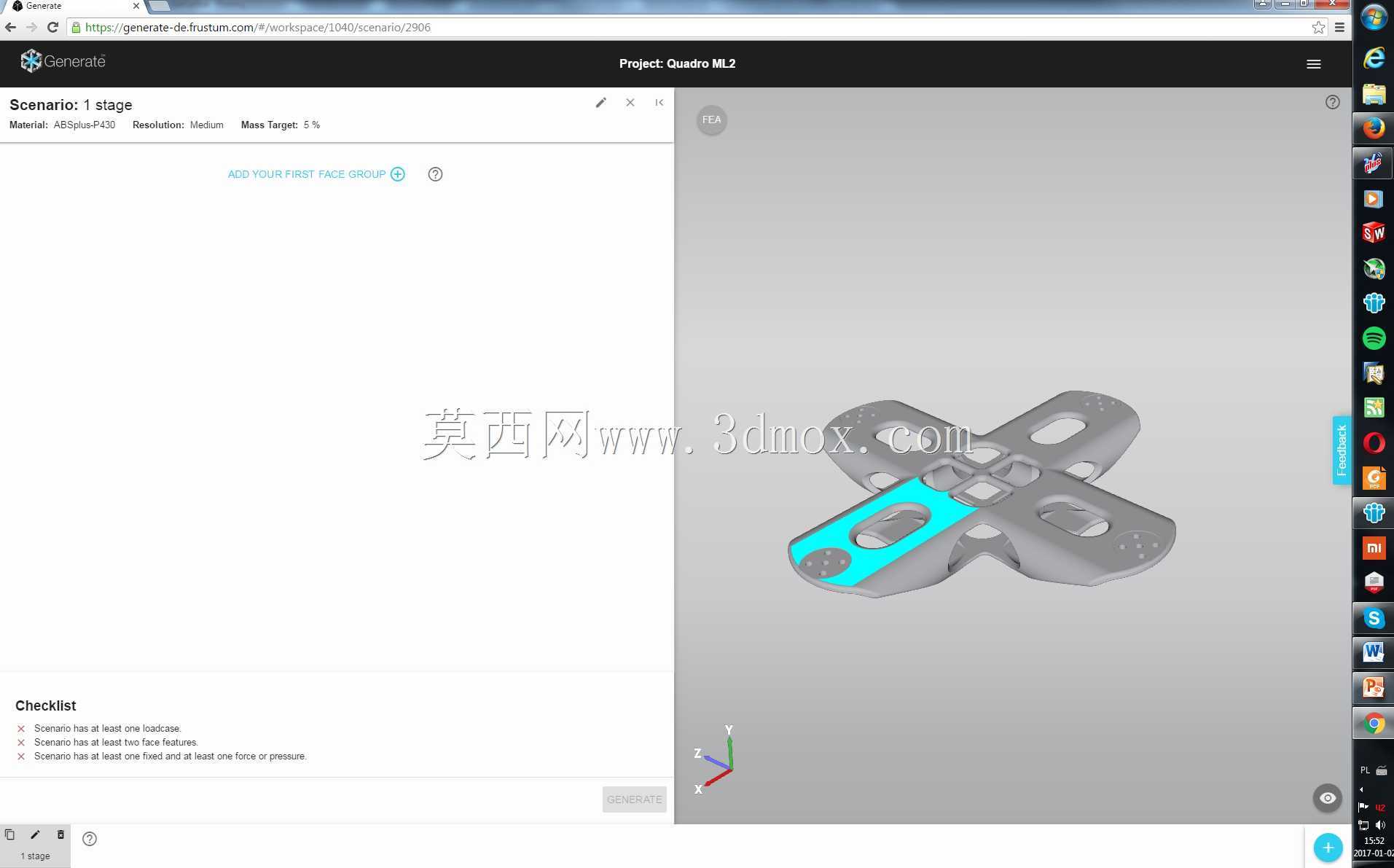

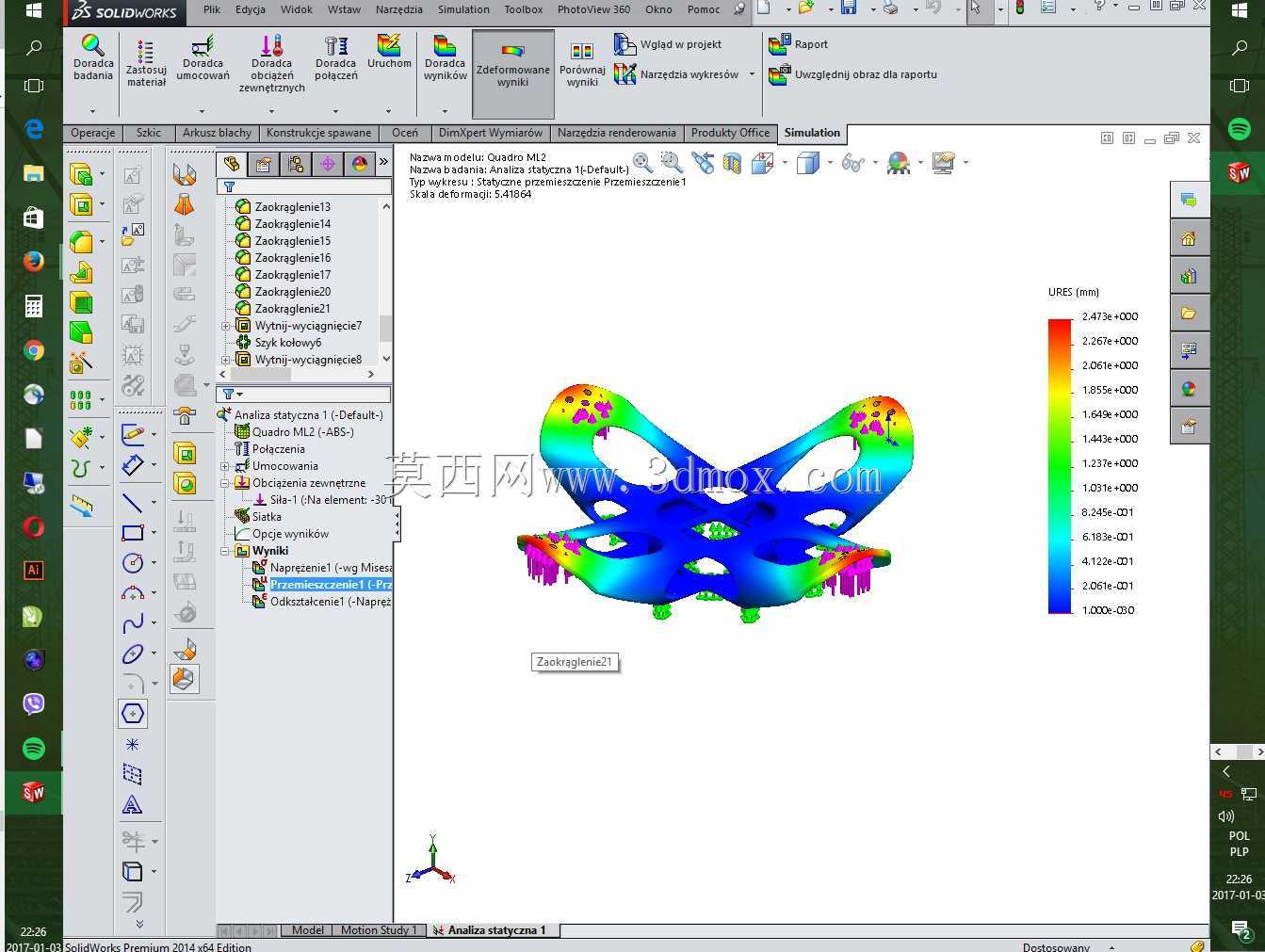

这款四旋翼机架采用一体化镂空拓扑结构设计，核心定位面向小型消费级及入门级航拍、室内外短途作业的飞行载体需求，日常可搭载轻量化图传模块、微型运动相机或是小型作业载荷，完成近距航拍、场地巡检、趣味竞技飞行等场景的使用需求。从结构设计逻辑来看，整体采用X型旋翼布局，四个机臂沿中心对称向外延伸，机臂末端预留标准电机安装孔位，孔位间距匹配主流19mm、22mm规格微型无刷电机的安装尺寸，安装面做了局部加厚处理，避免电机高频振动带来的结构疲劳开裂问题。中心区域为载荷与飞控安装舱，舱体平面预留多组M2规格安装螺柱位，可兼容主流迷你飞控、电调、电池固定座的安装需求，安装边界控制在中心区域40mm×40mm范围内，不会与机臂走线、旋翼转动范围产生干涉。整体结构采用大面积镂空挖空设计，在保证结构刚性的前提下尽可能去除非受力区域的冗余材料，降低机架自身重量，镂空区域同时兼顾了电调、飞控的散热需求，飞行过程中气流可直接穿过镂空区域带走电子元件工作产生的热量，无需额外设计散热风道。机臂与中心舱的过渡区域做了圆弧过渡处理，避免直角应力集中，在飞行降落冲击、机动飞行过载时，应力可沿圆弧面均匀分散，不会出现局部断裂问题。机架底部预留了电池绑带穿槽，可适配2S-3S规格的小型锂电池固定，绑带穿槽做了圆角打磨处理，避免长期使用磨损绑带导致电池脱落。旋翼安装位的边缘做了轻微上翘设计，可在飞行时优化旋翼下洗气流的流向，减少气流紊流对飞行稳定性的干扰，同时在发生轻微碰撞时，上翘的边缘可先接触障碍物，缓冲碰撞冲击力，保护电机与旋翼不受直接撞击。从安装适配性来看，机架整体对角线轴距控制在130mm级别，属于微型四旋翼的常规尺寸范畴，可适配3寸及以下规格的螺旋桨，转动时桨尖不会超出机架外轮廓过多，降低碰撞时桨叶直接碎裂的概率。结构设计阶段通过拓扑优化工具迭代了多版受力路径，最终保留的筋位均沿主要受力方向分布，在摔落冲击、机动过载的工况下，受力可沿筋位传递到整个机架，不会出现局部应力过载的问题，材料选用常规ABS工程塑料即可满足强度需求，适合FDM3D打印快速制作验证，也可通过注塑工艺批量生产，兼顾个人DIY制作与小规模量产的适配性。
