航空机载自吸式高压供水泵结构

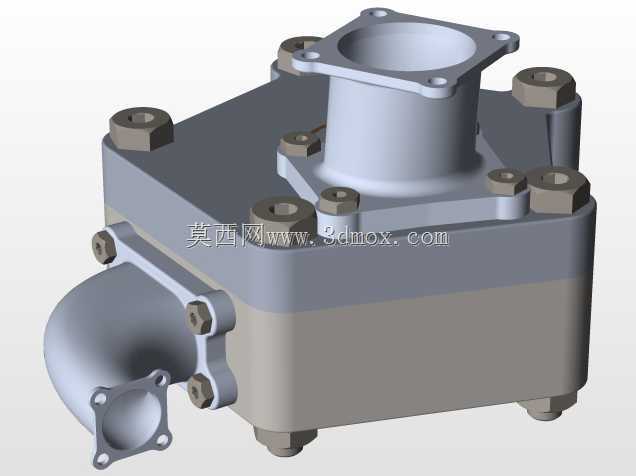

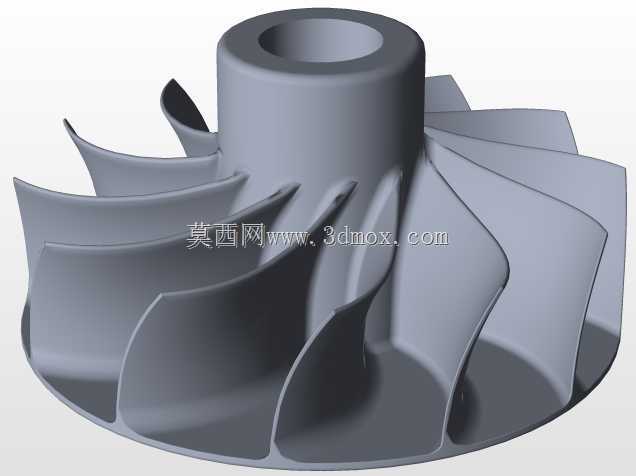

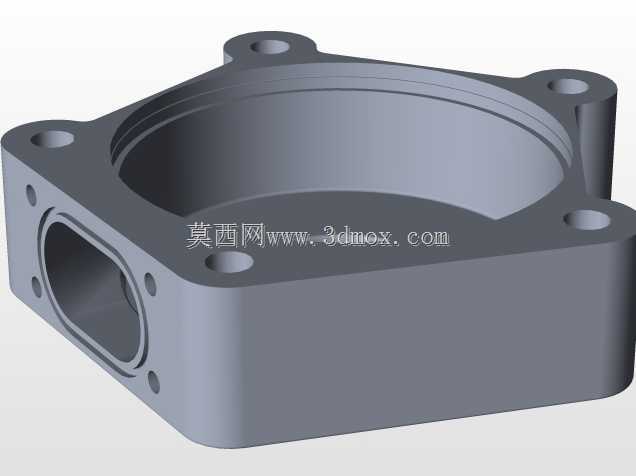

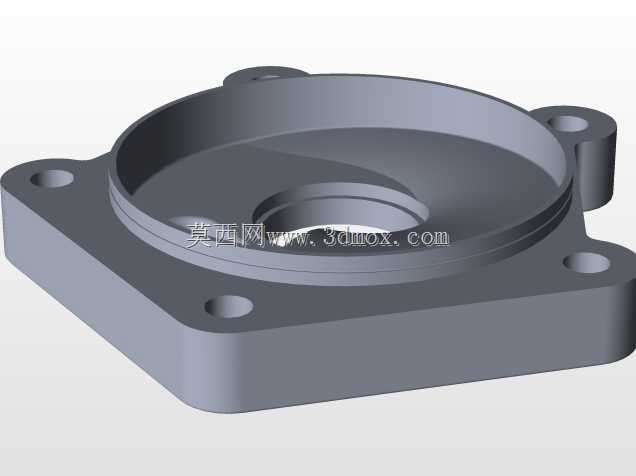

这款机载供水泵的结构设计，首先要适配空中载具的舱内安装边界，整体采用方块式主体布局，顶部设置方形法兰接口作为流体出口，侧部延伸弯管结构作为流体入口，所有外接部位均采用带螺栓孔的法兰连接形式，周边布置的六角锁紧螺栓可实现泵体上下壳体的密封压合，无需额外密封衬垫即可满足舱内低压环境下的密封要求，避免运行过程中出现流体渗漏问题。在实际机载应用场景中，这类泵主要承担客舱供水系统的流体增压输送任务，要应对高空低气压环境下的流体输送难题，设计时特意采用负压自吸结构，入口端无需额外配置引水装置即可完成自吸启动，减少了机载配套附件的数量，也降低了整体系统的重量占比，符合航空机载设备轻量化的设计要求。从功能特性来看，该泵可实现稳定高压输出，能够在载具飞行姿态变化、舱内环境压力波动的情况下维持稳定的供水压力，不会因为飞行状态的改变出现供水中断或者压力骤变的问题，同时结构上做了无润滑设计，运动部件的摩擦副采用自润滑材质加工，日常使用过程中无需定期加注润滑剂，减少了地勤维护的工作量，也避免了润滑剂泄漏污染舱内管路的风险。设计过程中充分考虑了机载安装的空间限制，整体外形没有突出的不规则结构，所有外接接口的位置都做了安装避让，底部的支撑凸台可直接适配舱内安装支架的固定点位，安装时不需要额外制作转接工装，顶部出口法兰的螺栓孔位采用对称布局，可根据管路走向调整安装角度，适配不同机型的管路排布需求。侧部入口的弯管角度经过流体仿真优化，流体进入泵腔时的流阻损失控制在较低水平，不会因为弯管的转向造成过多的压力损耗，泵体上下壳体的合模面采用平面密封结构，螺栓的压紧力均匀分布在密封面上，即使在长期振动的机载环境下，也能维持稳定的密封性能，不会因为振动出现螺栓松动或者密封失效的问题。整体结构的零件数量较少，拆解维护时仅需拆除周边的紧固螺栓即可分离泵体，更换内部易损件的操作十分便捷，适合外场快速维护作业，所有外露的金属部件都做了防腐处理，可适应高空中温差变化大、湿度波动的使用环境，长期使用不会出现锈蚀或者材质老化的问题。
