NASA扶手轨道夹持固定装置结构

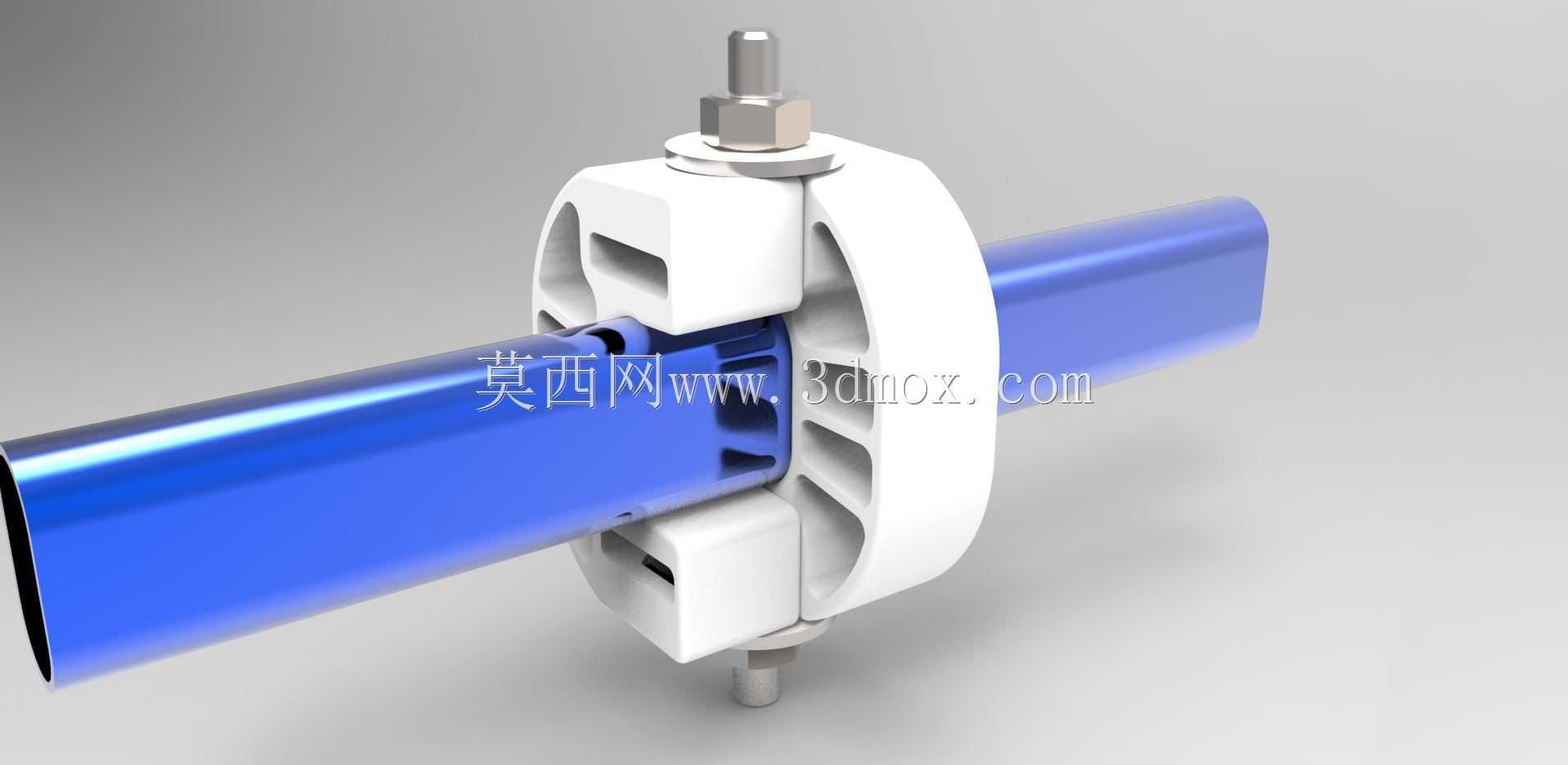

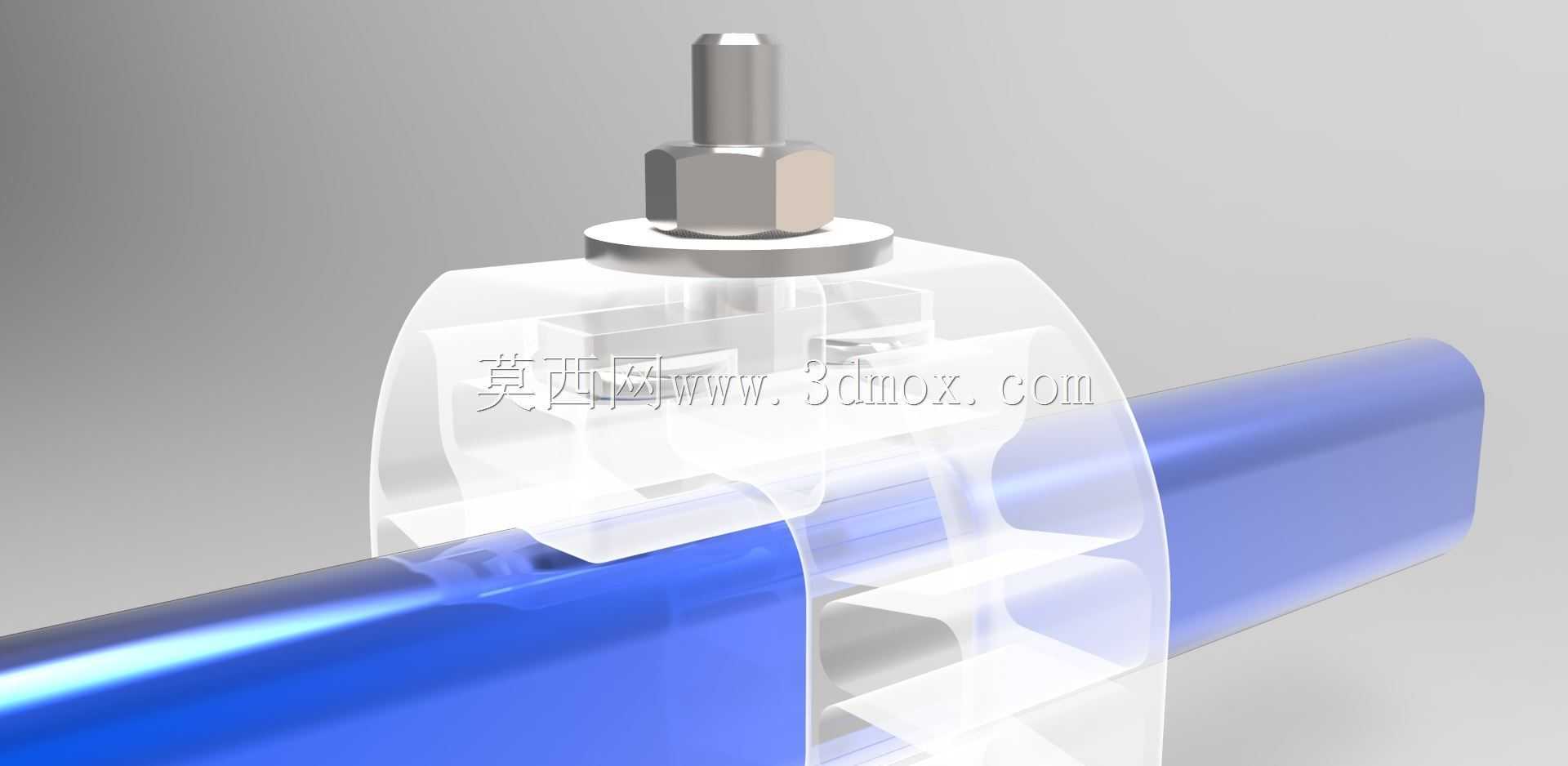

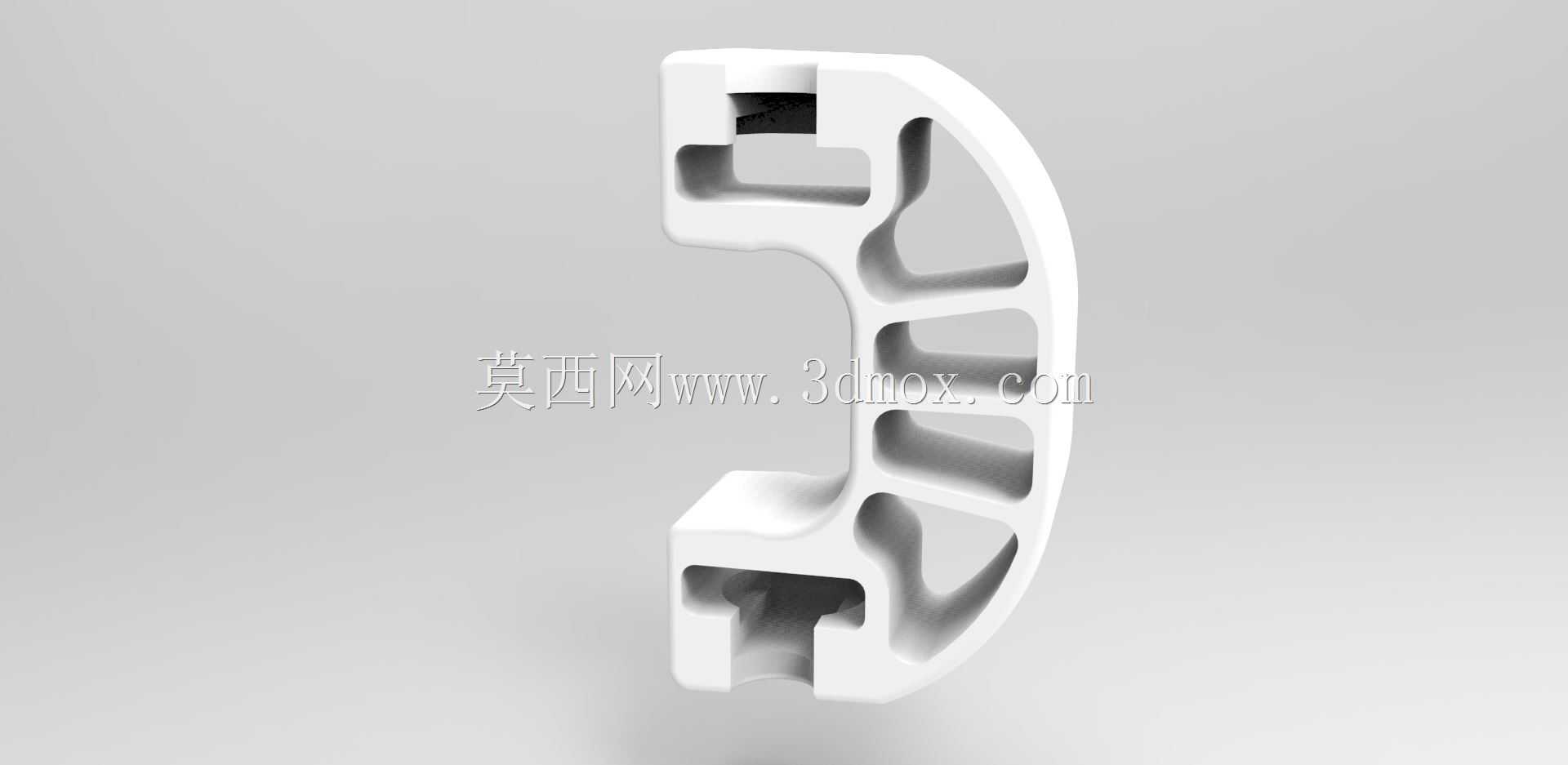

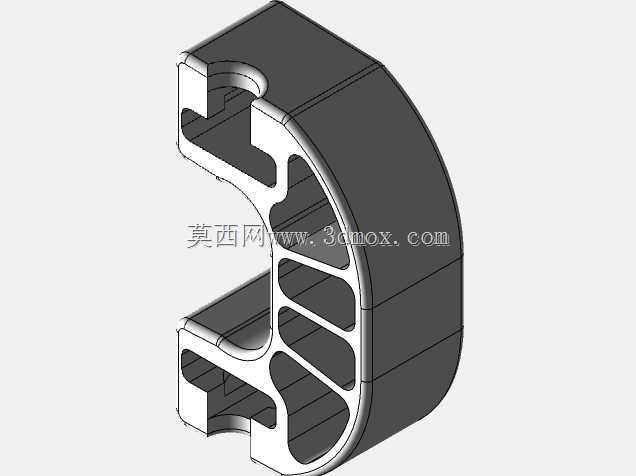

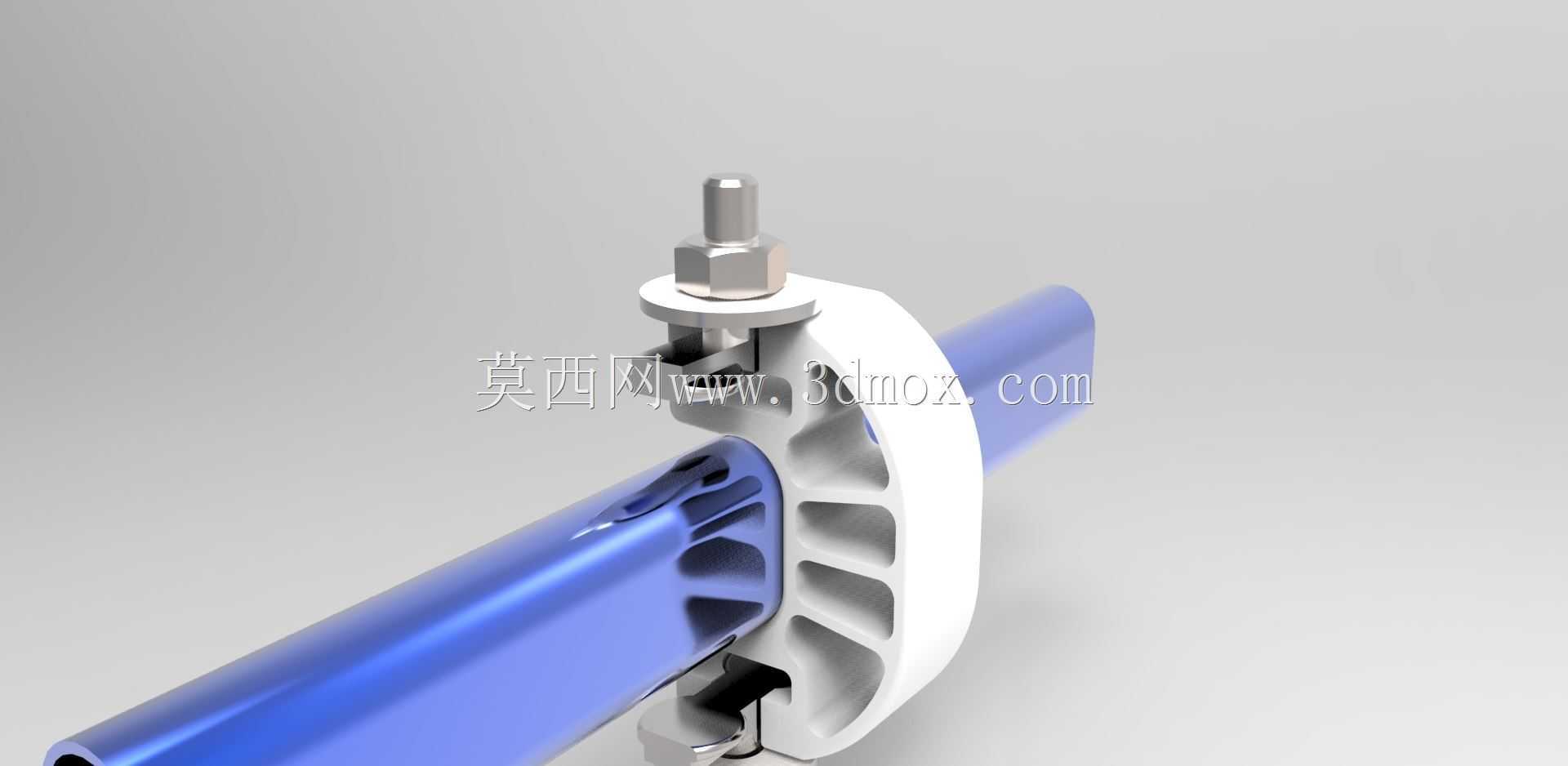

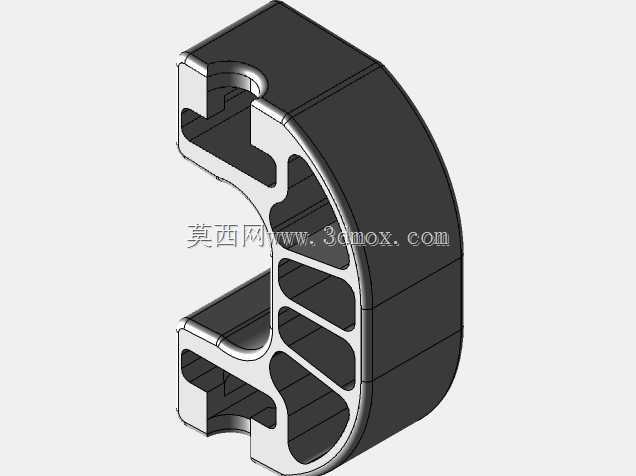

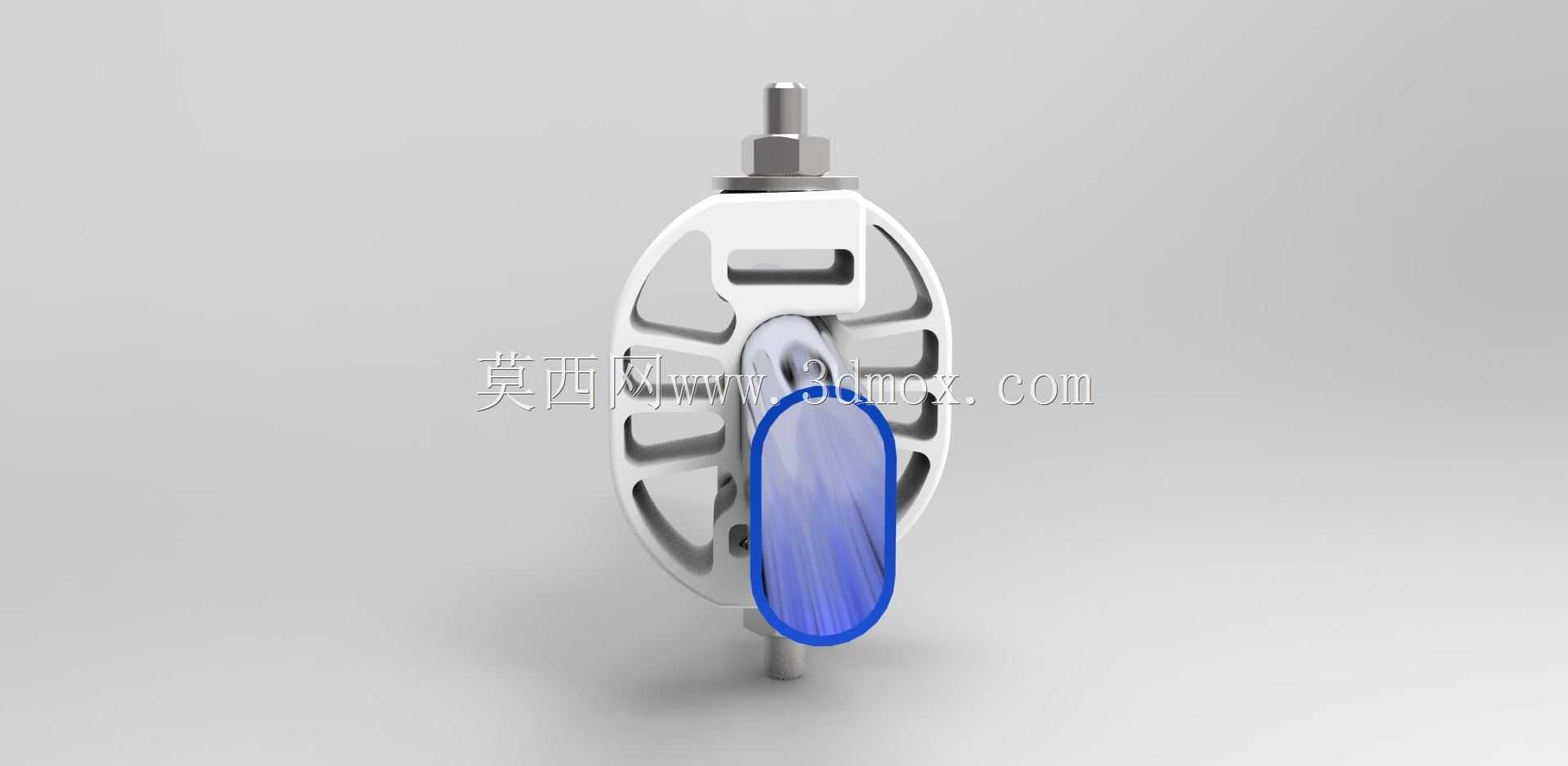

这类轨道夹持结构最初适配航天场景下的扶手轨道快速装夹需求，后续也可延伸至工业流水线型材轨道、设备外置扶手、检修通道辅助扶手的快速固定场景，无需在轨道上预加工安装孔，也不用破坏轨道原有结构，就能实现附件在轨道任意位置的锁紧固定，在航天舱内扶手拓展、工业设备外围操作扶手加装、实验室管路沿轨固定等场景都有很高的适配性。整套夹持结构由两个完全对称的夹件配对使用，没有额外的活动铰接部件，整体结构刚性极强，受力时不存在铰接间隙带来的松动风险。设计时充分考虑了塑料材质的成型特性，将T形下柱作为夹件的核心受力主体，完全组装后螺柱除底面外的区域被塑料结构完全包覆，避免螺柱外露带来的剐蹭风险，同时配套的垫圈可以分散螺柱锁紧时的压应力，避免夹件在螺柱压紧区域出现应力集中导致的开裂问题。夹件的轮廓曲面做了适配轨道外径的仿形设计，操作人员可以直接将单个夹件沿轨道轴向推到目标安装位置，曲面和轨道外壁的接触摩擦力刚好能维持夹件的临时定位，不需要额外扶持就能完成后续配对安装操作。安装时先将T形双头螺柱卡入第一个夹件的T形槽内，再将第二个配对夹件从轨道的另一侧面对准位置推到和第一个夹件完全贴合，此时两个夹件的仿形面完全包覆在轨道外壁，用手拧紧螺母就能实现初步锁紧，此时夹件的顶面和底面与垫圈平面存在微小的角度差，当使用工具进一步拧紧螺母完成最终锁紧时，夹件受压产生微小形变，仿形面会紧紧咬合在轨道外壁，完全锁死不会出现沿轨道轴向滑动或者周向转动的问题。设计时特意控制了夹件的外形边界，配对锁紧后整体外轮廓没有突出的尖锐棱角，在航天舱内这类对人员活动安全要求高的场景下，能避免剐蹭宇航服或者操作人员的衣物，同时整体结构的厚度尺寸经过优化，在保证夹持力足够的前提下尽可能压缩了径向占用空间，不会对轨道周边的其他部件安装造成干涉。夹件的T形槽尺寸和标准T形螺柱完全适配，不需要定制特殊紧固件，后期维护更换时可以直接采购标准件替换，降低了全生命周期的维护成本。
